Замена термопасты в Mac Mini Late 2012

Mac Mini Late 2012

Mac Mini это компактный компьютер производства фирмы Apple. Этот компьютер необычайно мал в сравнение с современными настольными компьютерами. Был выпущен в продажу 23 октября 2012 года. Оснащен процессором Core i5 или Core i7. Доступна установка FusionDrive.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней крышки
1 - Шаг 1 - Снятие задней крышки 1 - Шаг 1 - Снятие задней крышки
1

Шаг 1 - Снятие задней крышки

Для снятия нижней крышки, необходимо повернуть ее против часовой стрелки.
2 - Шаг 2 - Отделение задней крышки
2

Шаг 2 - Отделение задней крышки

Наклоняем Mac Mini и отделяем нижнюю крышку от корпуса.

Снимаем крышку и откладываем её в сторону.
3 - Шаг 3 - Снятие вентилятора охлаждения
3

Шаг 3 - Снятие вентилятора охлаждения

Откручиваем

Винт 11,3 мм Torx T6 - 2 шт.

Данные винты крепят вентилятор охлаждения рядом с модулем Wi-Fi.
4 - Шаг 4 - Снятие вентилятора охлаждения
4

Шаг 4 - Снятие вентилятора охлаждения

Снимаем вентилятор охлаждения с винта, придерживая его за угол, находящийся рядом с модулем оперативной памяти.
5 - Шаг 5 - Снятие вентилятора охлаждения
5

Шаг 5 - Снятие вентилятора охлаждения

Перемещаем вентилятор охлаждения в сторону, и тянем кабель кулера вверх, чтобы разъединить коннектор с материнской платой.

Откладываем вентилятор охлаждения в сторону.
6 - Шаг 6 - Снятие пластины
6

Шаг 6 - Снятие пластины

Откручиваем

Винт 3,5 мм Torx T6 - 1 шт.

Данный винт крепит пластину к радиатору.
7 - Шаг 7 - Снятие пластины
7

Шаг 7 - Снятие пластины

Приподнимаем пластину со стороны модуля Wi-Fi.

Поворачиваем пластину от модуля Wi-Fi и вынимаем ее.
8 - Шаг 8 - Снятие модуля Wi-Fi
8

Шаг 8 - Снятие модуля Wi-Fi

Откручиваем 4 винта крепления модуля Wi-Fi:

Винт 6,6 мм Torx T8 - 2 шт.
Винт 5,0 мм Torx T8 либо 2,0 мм Phillips - 2 шт.


Внимание! При сборке, если два винта 6.6 мм Torx T8 не совпадают с отверстиями на жестком диске, то проверяем, что жесткий установлен правильно и штифты находящиеся на задней стороне корпуса совпадаю с отверстиями на жестком диске.

Справка. Антенна модуля Wi-Fi крепится к жесткому диску винтами 6.6 мм Torx T8 и перемещения антенны может ослабить соединение жесткого диска с материнской платой .
9 - Шаг 9 - Снятие модуля Wi-Fi
9 - Шаг 9 - Снятие модуля Wi-Fi 9 - Шаг 9 - Снятие модуля Wi-Fi
9

Шаг 9 - Снятие модуля Wi-Fi

Внимание! Не снимайте сразу антенну, так как она еще соединена с платой AirPort / Bluetooth.

Приподнимаем антенну за края, находящиеся рядом с оперативной памятью.

Вынимаем антенну с модулем Wi-Fi.
10 - Шаг 10 - Снятие модуля Wi-Fi
10

Шаг 10 - Снятие модуля Wi-Fi

Используя диэлектрическую лопатку Spudger, аккуратно разъединяем антенну модуля Wi-Fi с платой AirPort / Bluetooth.
11 - Шаг 11 - Снятие модуля Wi-Fi
11

Шаг 11 - Снятие модуля Wi-Fi

Снимаем антенну модуля Wi-Fi .
12 - Шаг 12 - Материнская плата
12

Шаг 12 - Материнская плата

Используя конец диэлектрической лопатки Spudger, отсоединяем разъем жесткого диска от материнской платы.
13 - Шаг 13 - Материнская плата
13

Шаг 13 - Материнская плата

Используя диэлектрическую лопатку Spudger, поднимаем и разъединяем соединение ИК и материнской платы.

Внимание! Убедитесь, что поднимаете за провода, а не за разъем.
14 - Шаг 14 - Материнская плата
14

Шаг 14 - Материнская плата

Откручиваем следующие три винта:

Винт 5,0 мм Torx T8 или 2,0 мм Phillips - 1 шт.
Винт 16,2 мм Torx T6 - 1 шт.
Винт 26 мм Torx T6 - 1 шт.


Данные винты крепят материнскую плату к корпусу.
15 - Шаг 15 - Материнская плата
15 - Шаг 15 - Материнская плата 15 - Шаг 15 - Материнская плата
15

Шаг 15 - Материнская плата

Осторожно потяните матиринскую плату в сторону USB разъемов. Когда материнская плата выйдет из корпуса на пару сантиметров, остановитесь.
16 - Шаг 16 - Материнская плата
16

Шаг 16 - Материнская плата

Вынимаем материнская плату на достаточное расстояние, чтобы удобно было отсоединить кабель питания и кабель материнской платы.

Пальцами отсоединяем кабель питания, и переносим отсоединенные кабели на внешнюю сторону Mac Mini.
17 - Шаг 17 - Материнская плата
17

Шаг 17 - Материнская плата

Вынимаем материнскую плату из корпуса Mac Mini, обращая внимание на кабеля, которые могу мешать/повредиться.

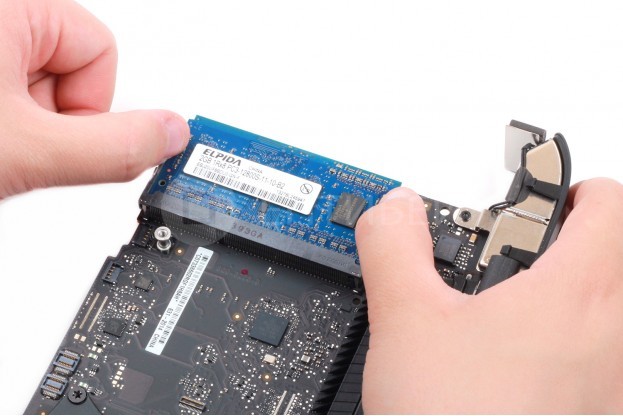

18 - Шаг 18 - Извлечение оперативной памяти
18

Шаг 18 - Извлечение оперативной памяти

Разводим металлические защелки в разные стороны, легко придавливая планку RAM ногтями. Раздастся легкий "щелчок" и планка поднимется вверх. Берем планку оперативной памяти по краям и вытаскиваем из гнезда. Повторную операцию проделываем с нижней планкой. Внимание! Ключ (разрез) на оперативной памяти должен находиться ближе к Wi-Fi модулю. Установка новой памяти происходит в обратном порядке. Вставляем нижнюю планку оперативной памяти под небольшим углом до упора и аккуратно прижимаем края до "щелчка", вставляем верхнюю планку оперативной пямяти и аккуратно прижимаем края до "щелчка".

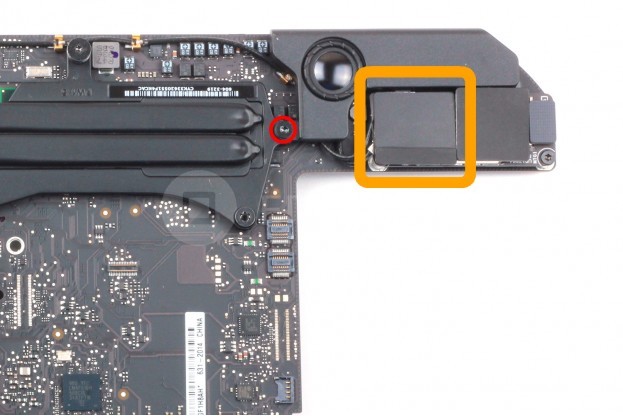

19 - Шаг 19 - Динамик
19

Шаг 19 - Динамик

Снимаем защитную наклейку и откручиваем винт:

Винт 3,5 мм Torx T6 - 1 шт.

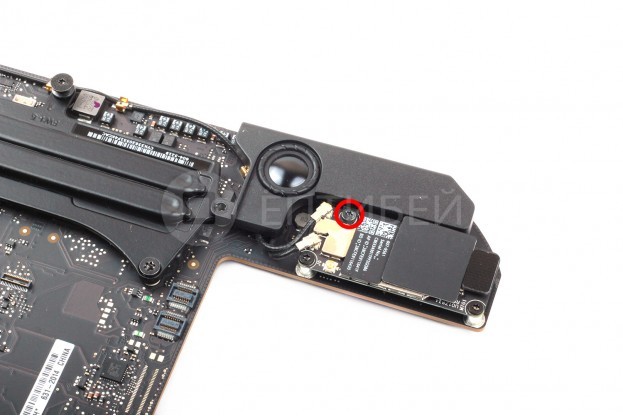

20 - Шаг 20 - Динамик
20

Шаг 20 - Динамик

Выкручиваем винт крепления динамика

Винт 3,5 мм Torx T6 - 1 шт.
21 - Шаг 21 - Динамик
21

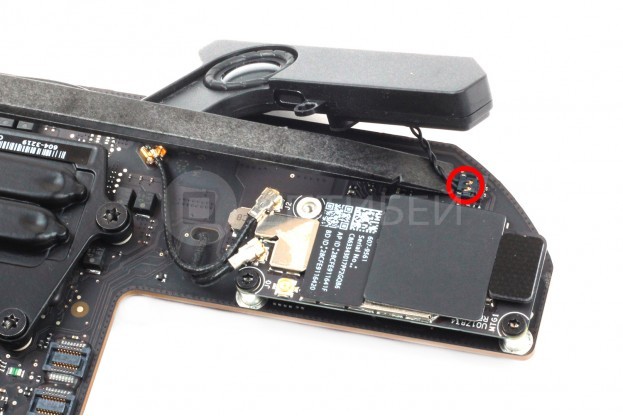

Шаг 21 - Динамик

Спуджером приподнимаем коннектор подключения динамика.

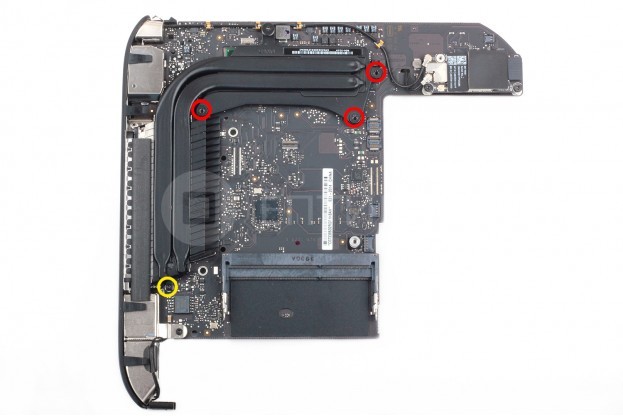

22 - Шаг 22 - Радиатор
22

Шаг 22 - Радиатор

Откручиваем винты крепления радиатора к материнской плате:

Винт 8,6 мм Torx T8 - 3 шт.
Винт 2,6 мм Torx T6 - 1 шт.


Внимание!
Под винтами 8,6 мм Torx T8 находятся пружинки, данные пружинки прижимают радиатор к материнской плате, не потеряйте их.

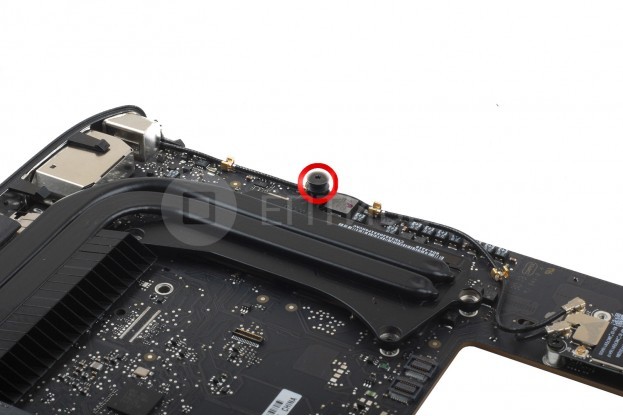

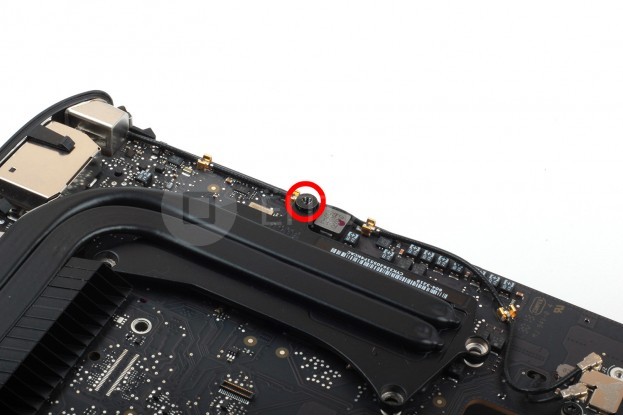

23 - Шаг 23  - Радиатор
23 - Шаг 23  - Радиатор 23 - Шаг 23  - Радиатор
23

Шаг 23 - Радиатор

Выкручиваем винт и опорный винт крепления радиатора:

Винт 5,0 мм Torx T6 - 1 шт.
Винт 8,6 мм Torx T8 - 1 шт.

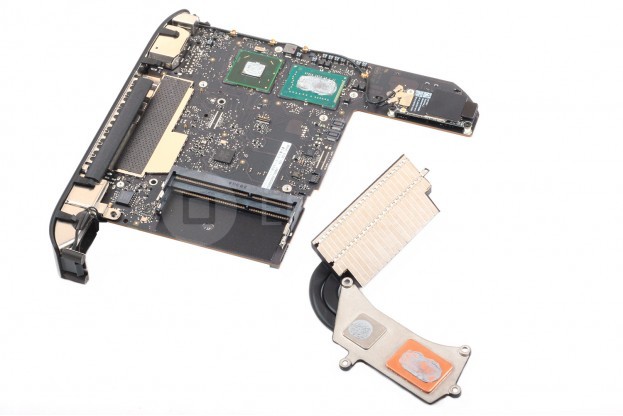

24 - Шаг 24 - Радиатор
24 - Шаг 24 - Радиатор 24 - Шаг 24 - Радиатор
24

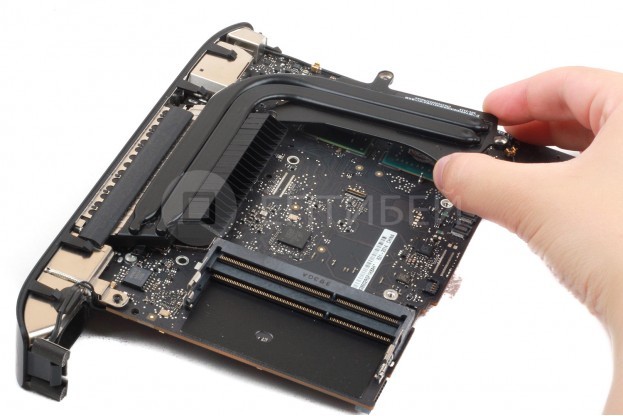

Шаг 24 - Радиатор

Снимаем радиатор, радиатор может отходить с некоторым усилием. Внимание!
Если радиатор тяжело отделяется, то используйте спуджер

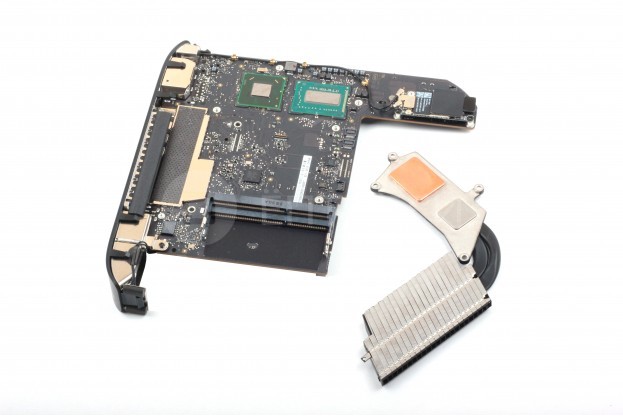

25 - Шаг 25 - Радиатор
25 - Шаг 25 - Радиатор 25 - Шаг 25 - Радиатор
25

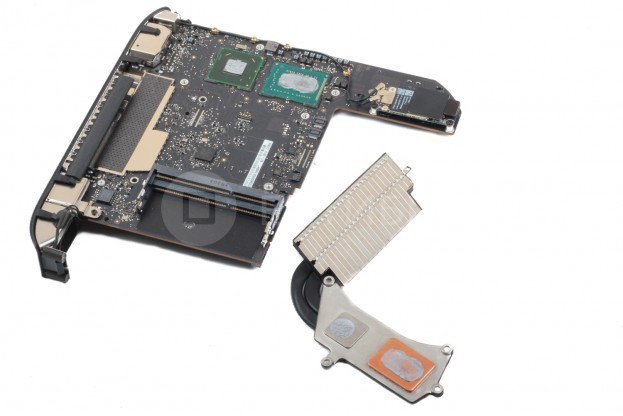

Шаг 25 - Радиатор

Снимаем термопасту с радиатора и процессора используя для грубой очистки спуджер, а для более тонкой спирт и салфетку из микрофибры.
26 - Шаг 26 - Термопаста
26 - Шаг 26 - Термопаста 26 - Шаг 26 - Термопаста
26

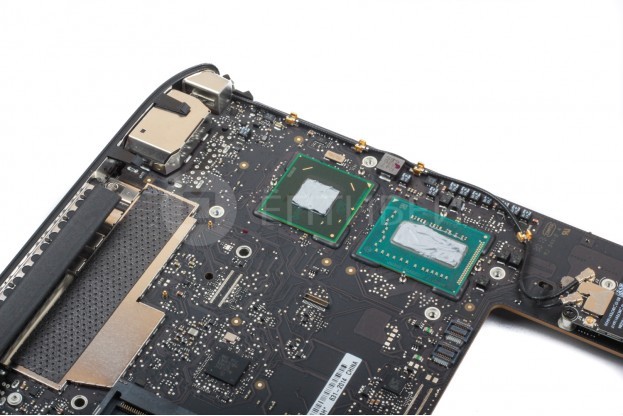

Шаг 26 - Термопаста

Выдавливаем термопасту и равномерно распределяем её по поверхности чипов. Толщина слоя термопасты не должна превышать 1-1,5 мм., излишки термопасты можно убрать при помощи салфетки из микрофибры.
27 - Шаг 27 - Термопаста
27 - Шаг 27 - Термопаста 27 - Шаг 27 - Термопаста
27

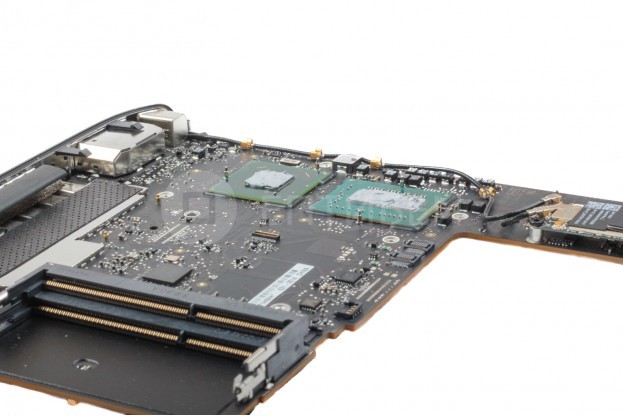

Шаг 27 - Термопаста

При установке радиатора на процессоры стараемся приложить в одно касание и не смещать радиатор во время сборки. Смещение радиатора по кристаллу процессора приведет к неравномерности распределения термопасты по кристаллу, что приведет к ухудшению теплоотдачи.
