Установка второго диска SSD в Mac Mini Late 2012

Mac Mini Late 2012

Mac Mini это компактный компьютер производства фирмы Apple. Этот компьютер необычайно мал в сравнение с современными настольными компьютерами. Был выпущен в продажу 23 октября 2012 года. Оснащен процессором Core i5 или Core i7. Доступна установка FusionDrive.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней крышки
1 - Шаг 1 - Снятие задней крышки 1 - Шаг 1 - Снятие задней крышки
1

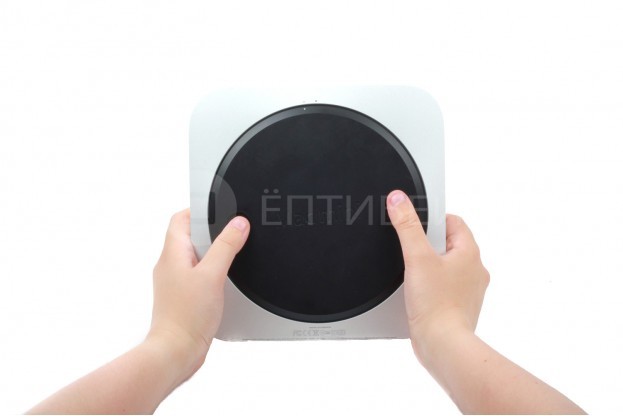

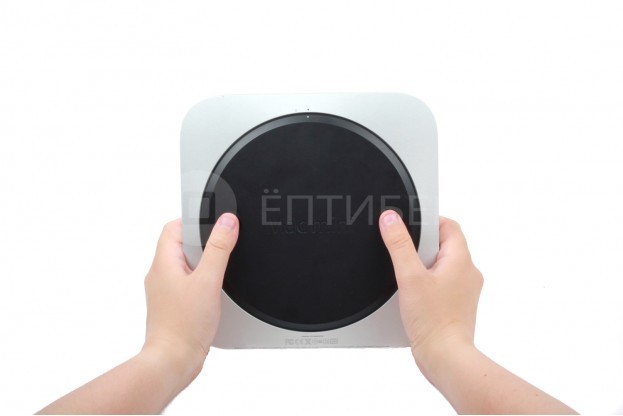

Шаг 1 - Снятие задней крышки

Для снятия нижней крышки, необходимо повернуть ее против часовой стрелки.
2 - Шаг 2 - Отделение задней крышки
2

Шаг 2 - Отделение задней крышки

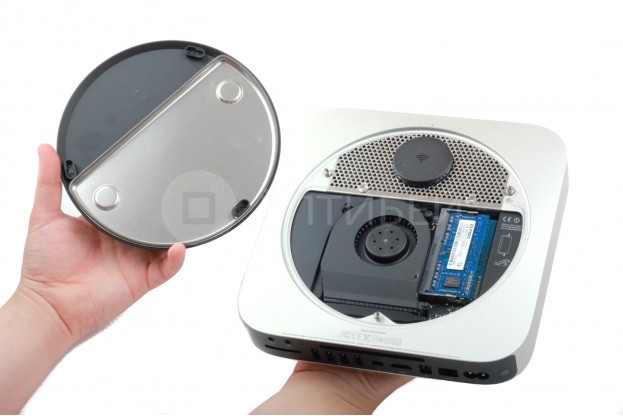

Наклоняем Mac Mini и отделяем нижнюю крышку от корпуса.

Снимаем крышку и откладываем её в сторону.
3 - Шаг 3 - Снятие вентилятора охлаждения
3

Шаг 3 - Снятие вентилятора охлаждения

Откручиваем

Винт 11,3 мм Torx T6 - 2 шт.

Данные винты крепят вентилятор охлаждения рядом с модулем Wi-Fi.
4 - Шаг 4 - Снятие вентилятора охлаждения
4

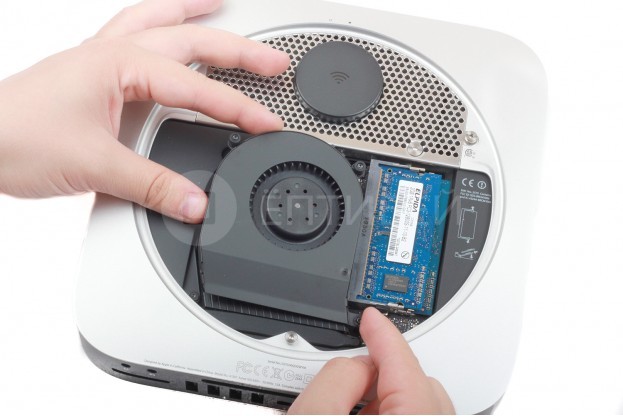

Шаг 4 - Снятие вентилятора охлаждения

Снимаем вентилятор охлаждения с винта, придерживая его за угол, находящийся рядом с модулем оперативной памяти.
5 - Шаг 5 - Снятие вентилятора охлаждения
5

Шаг 5 - Снятие вентилятора охлаждения

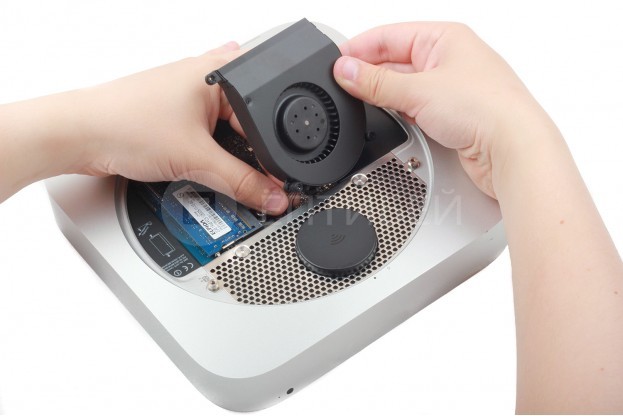

Перемещаем вентилятор охлаждения в сторону, и тянем кабель кулера вверх, чтобы разъединить коннектор с материнской платой.

Откладываем вентилятор охлаждения в сторону.
6 - Шаг 6 - Снятие пластины
6

Шаг 6 - Снятие пластины

Откручиваем

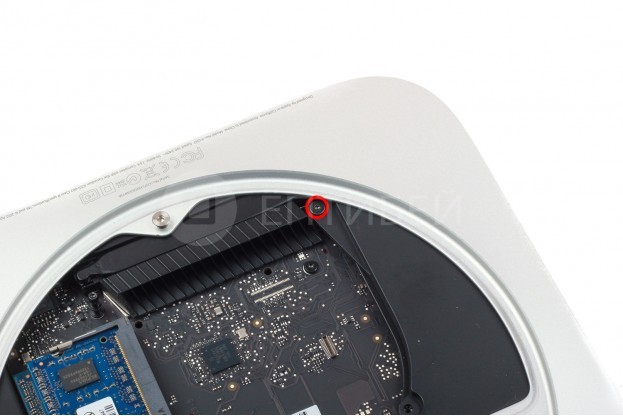

Винт 3,5 мм Torx T6 - 1 шт.

Данный винт крепит пластину к радиатору.
7 - Шаг 7 - Снятие пластины
7

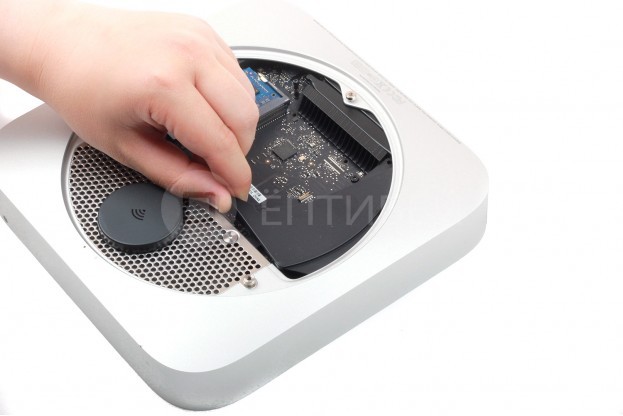

Шаг 7 - Снятие пластины

Приподнимаем пластину со стороны модуля Wi-Fi.

Поворачиваем пластину от модуля Wi-Fi и вынимаем ее.
8 - Шаг 8 - Снятие модуля Wi-Fi
8

Шаг 8 - Снятие модуля Wi-Fi

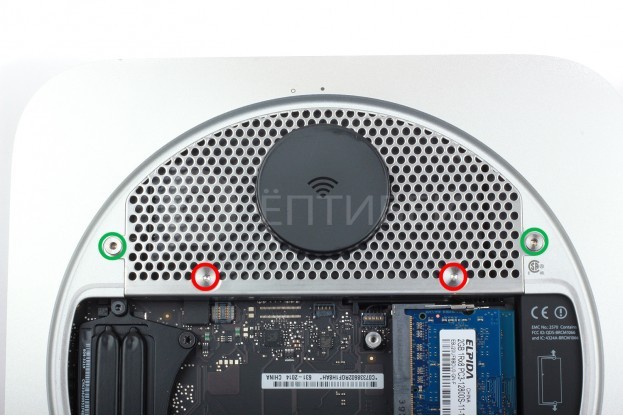

Откручиваем 4 винта крепления модуля Wi-Fi:

Винт 6,6 мм Torx T8 - 2 шт.
Винт 5,0 мм Torx T8 либо 2,0 мм Phillips - 2 шт.


Внимание! При сборке, если два винта 6.6 мм Torx T8 не совпадают с отверстиями на жестком диске, то проверяем, что жесткий установлен правильно и штифты находящиеся на задней стороне корпуса совпадаю с отверстиями на жестком диске.

Справка. Антенна модуля Wi-Fi крепится к жесткому диску винтами 6.6 мм Torx T8 и перемещения антенны может ослабить соединение жесткого диска с материнской платой .
9 - Шаг 9 - Снятие модуля Wi-Fi
9 - Шаг 9 - Снятие модуля Wi-Fi 9 - Шаг 9 - Снятие модуля Wi-Fi
9

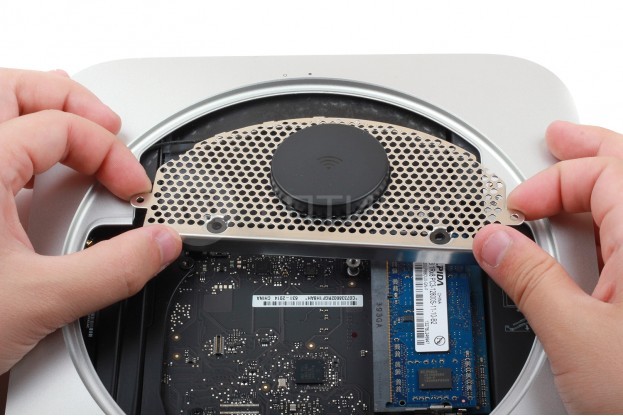

Шаг 9 - Снятие модуля Wi-Fi

Внимание! Не снимайте сразу антенну, так как она еще соединена с платой AirPort / Bluetooth.

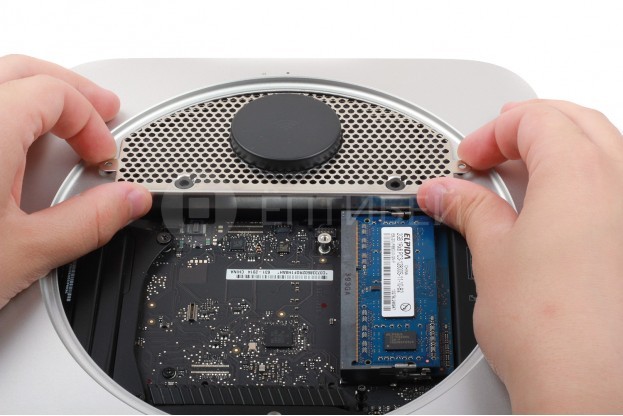

Приподнимаем антенну за края, находящиеся рядом с оперативной памятью.

Вынимаем антенну с модулем Wi-Fi.
10 - Шаг 10 - Снятие модуля Wi-Fi
10

Шаг 10 - Снятие модуля Wi-Fi

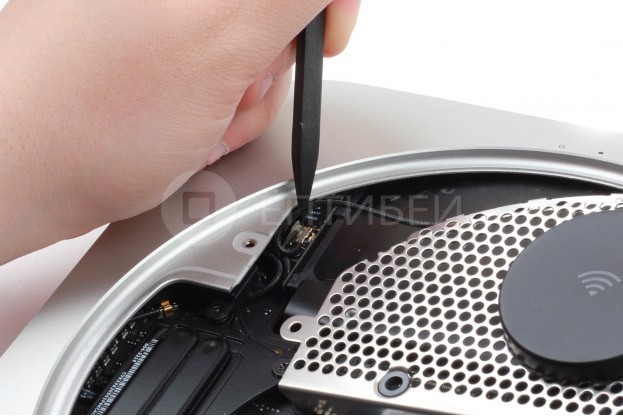

Используя диэлектрическую лопатку Spudger, аккуратно разъединяем антенну модуля Wi-Fi с платой AirPort / Bluetooth.
11 - Шаг 11 - Снятие модуля Wi-Fi
11

Шаг 11 - Снятие модуля Wi-Fi

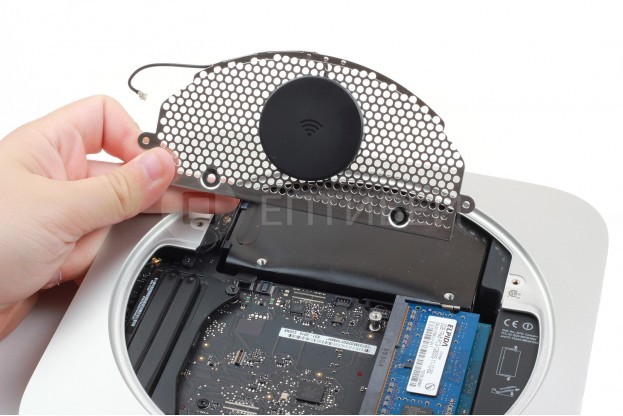

Снимаем антенну модуля Wi-Fi .
12 - Шаг 12 - Материнская плата
12

Шаг 12 - Материнская плата

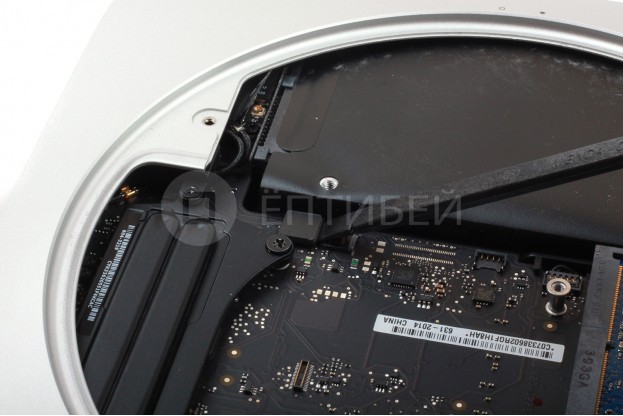

Используя конец диэлектрической лопатки Spudger, отсоединяем разъем жесткого диска от материнской платы.
13 - Шаг 13 - Материнская плата
13

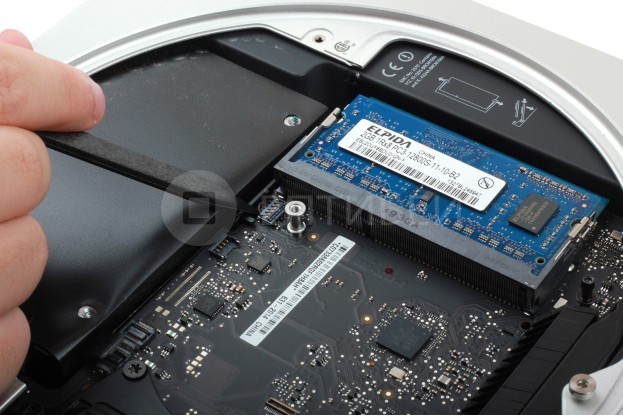

Шаг 13 - Материнская плата

Используя диэлектрическую лопатку Spudger, поднимаем и разъединяем соединение ИК и материнской платы.

Внимание! Убедитесь, что поднимаете за провода, а не за разъем.
14 - Шаг 14 - Материнская плата
14

Шаг 14 - Материнская плата

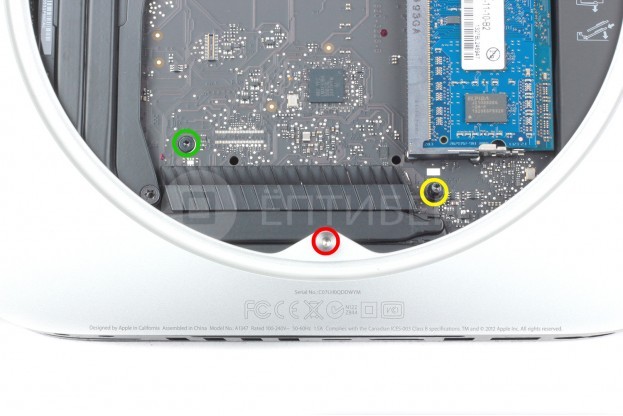

Откручиваем следующие три винта:

Винт 5,0 мм Torx T8 или 2,0 мм Phillips - 1 шт.
Винт 16,2 мм Torx T6 - 1 шт.
Винт 26 мм Torx T6 - 1 шт.


Данные винты крепят материнскую плату к корпусу.
15 - Шаг 15 - Материнская плата
15 - Шаг 15 - Материнская плата 15 - Шаг 15 - Материнская плата
15

Шаг 15 - Материнская плата

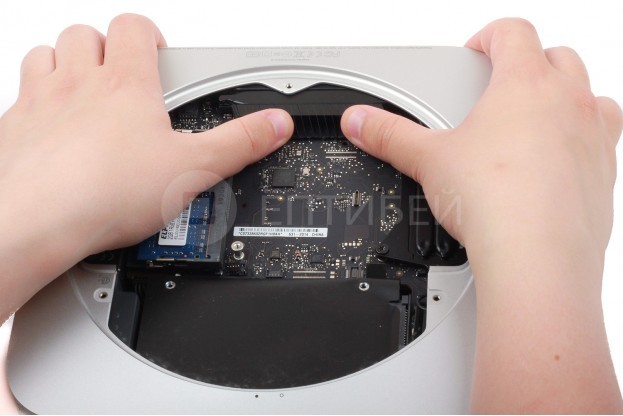

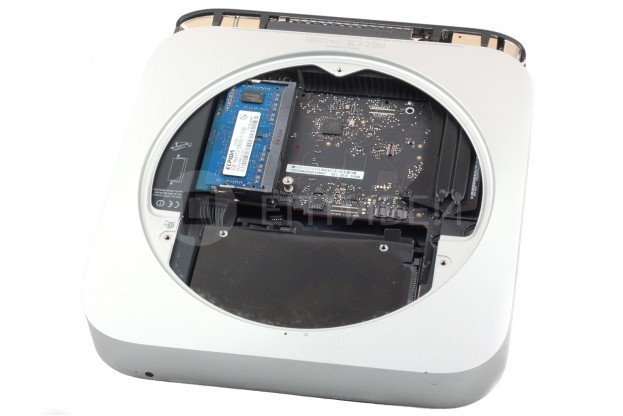

Осторожно потяните матиринскую плату в сторону USB разъемов. Когда материнская плата выйдет из корпуса на пару сантиметров, остановитесь.
16 - Шаг 16 - Материнская плата
16

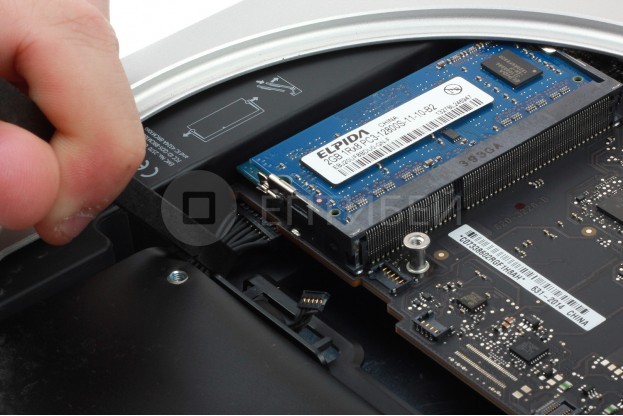

Шаг 16 - Материнская плата

Вынимаем материнская плату на достаточное расстояние, чтобы удобно было отсоединить кабель питания и кабель материнской платы.

Пальцами отсоединяем кабель питания, и переносим отсоединенные кабели на внешнюю сторону Mac Mini.
17 - Шаг 17 - Материнская плата
17

Шаг 17 - Материнская плата

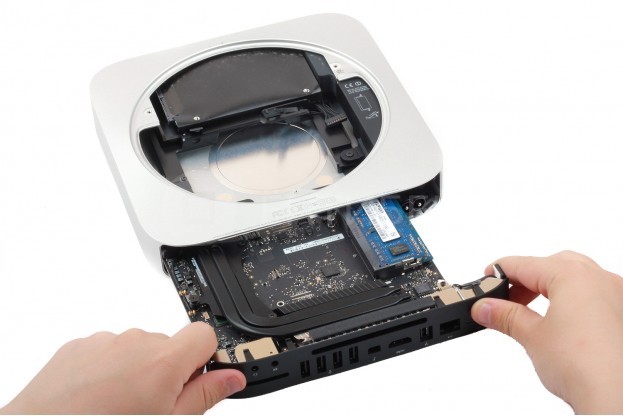

Вынимаем материнскую плату из корпуса Mac Mini, обращая внимание на кабеля, которые могу мешать/повредиться.
18 - Шаг 18 - Извлечение жесткого диска
18 - Шаг 18 - Извлечение жесткого диска 18 - Шаг 18 - Извлечение жесткого диска
18

Шаг 18 - Извлечение жесткого диска

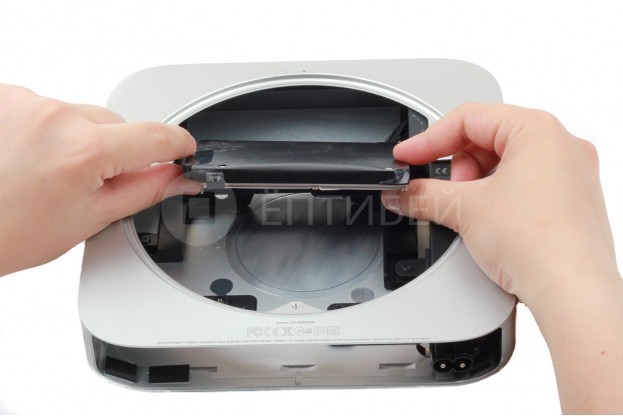

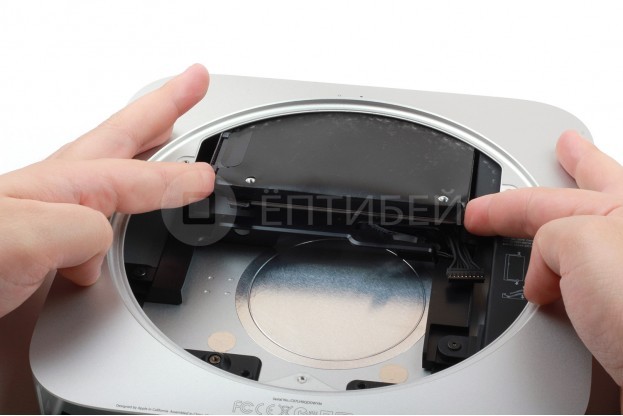

Извлекаем жеский диск в направлении центра Mac Mini. Внутренние отверстия жеского диска имею резиновые прокладки, которые препятствуют легкому извлечению.
19 - Шаг 19 - Снятие блока питания
19

Шаг 19 - Снятие блока питания

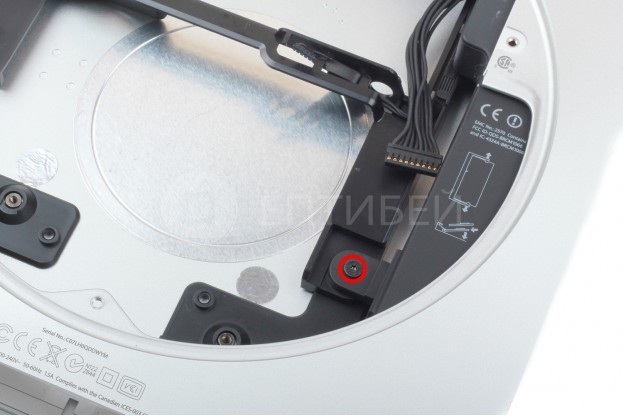

Откручиваем винт от блока питания и лотка жесткого диска, прикрепленного к внешнему корпусу Mac Mini.

Винт 7.9 мм Torx T6 - 1 шт.


Во время сборки убедитесь, что кабели рядом с жестким диском уложены под блоком питания. Это гарантирует, что жесткий диск установлен правильно. Если кабели проведены неправильно, то отверстия крепления модуля Wi-Fi не совпадут с оверстиями в жестком диске (см. шаг 8)
20 - Шаг 20 - Снятие блока питания
20 - Шаг 20 - Снятие блока питания 20 - Шаг 20 - Снятие блока питания
20

Шаг 20 - Снятие блока питания

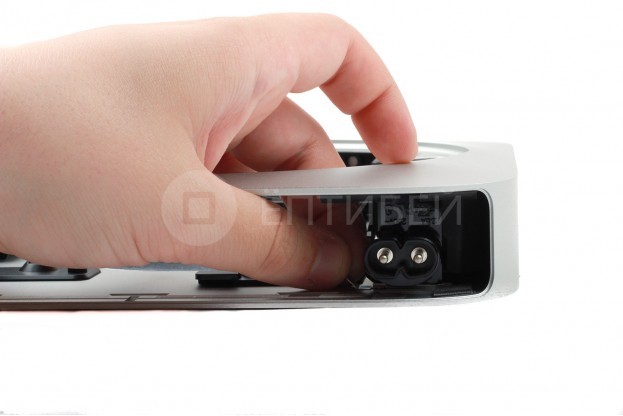

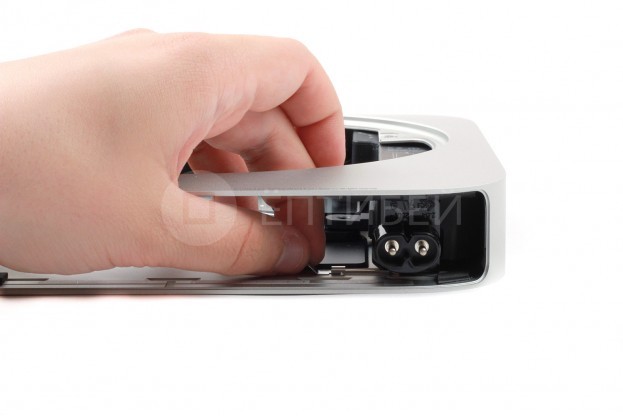

Смещаем фиксатор блока питания в сторону, и затем вынимаем его.
21 - Шаг 21 - Снятие блока питания
21 - Шаг 21 - Снятие блока питания 21 - Шаг 21 - Снятие блока питания
21

Шаг 21 - Снятие блока питания

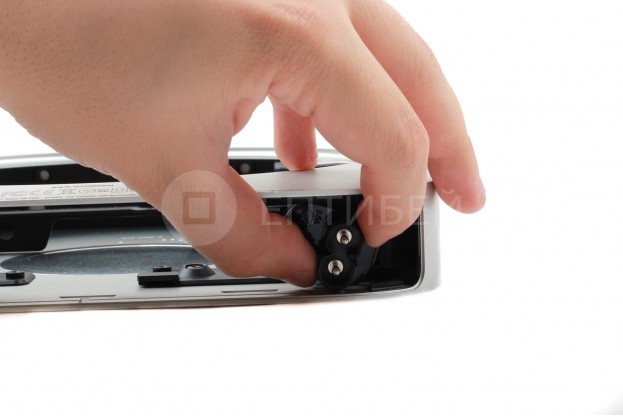

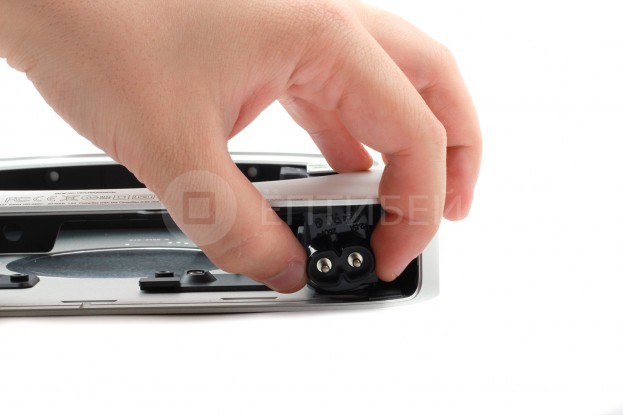

Поворачиваем против часовой стрелки разъем блока питания на 90 градусов.
22 - Шаг 22 - Снятие блока питания
22

Шаг 22 - Снятие блока питания

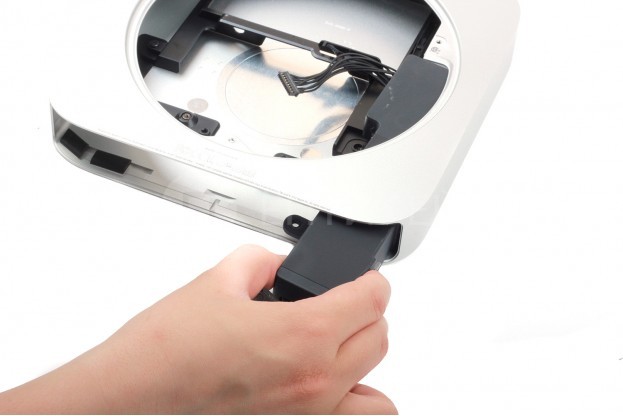

Достаем блок питания из корпуса Mini, обращая внимание на провода, которые могу мешать.
23 - Шаг 23 - Лоток для жестких дисков
23

Шаг 23 - Лоток для жестких дисков

Откручиваем

Винт 7.9 мм Torx T6 - 1 шт.


Данный винт крепит лоток жесткого диска к корпусу.
24 - Шаг 24 - Лоток для жестких дисков
24

Шаг 24 - Лоток для жестких дисков

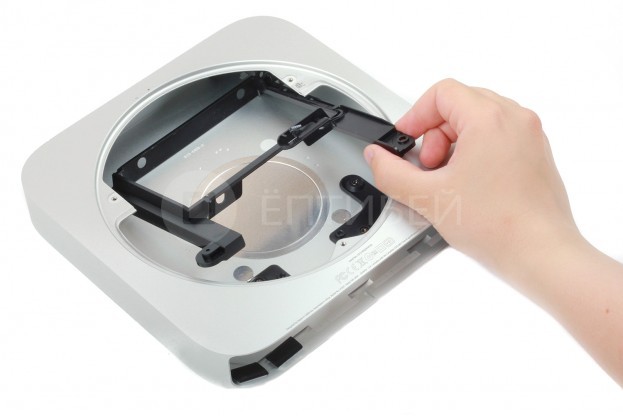

Вынимаем лоток для жестких дисков.

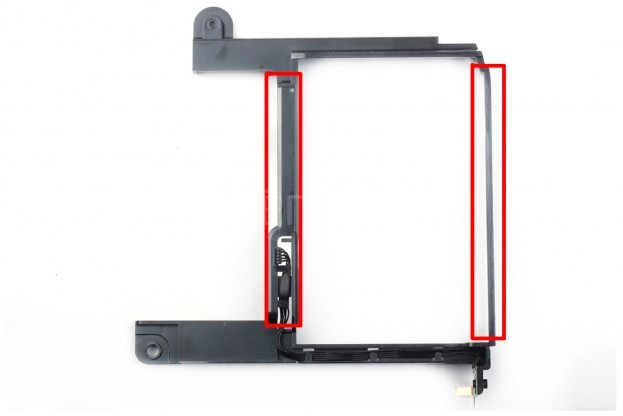

25 - Шаг 25 - Дополнительный жесткий диск
25

Шаг 25 - Дополнительный жесткий диск

Дальнейшие шаги описывают установку дополнительного жесткого диска.
26 - Шаг 26 - Дополнительный жесткий диск
26 - Шаг 26 - Дополнительный жесткий диск 26 - Шаг 26 - Дополнительный жесткий диск 26 - Шаг 26 - Дополнительный жесткий диск
26

Шаг 26 - Дополнительный жесткий диск

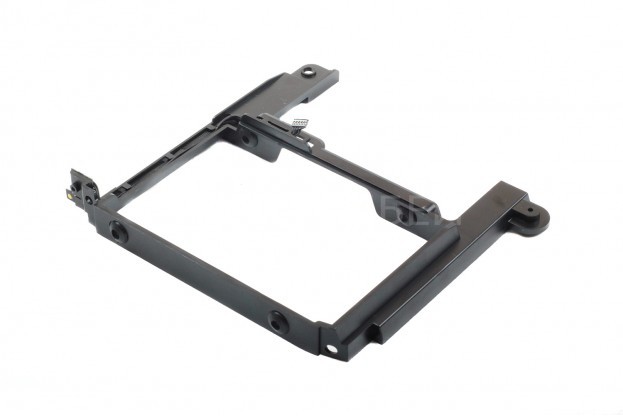

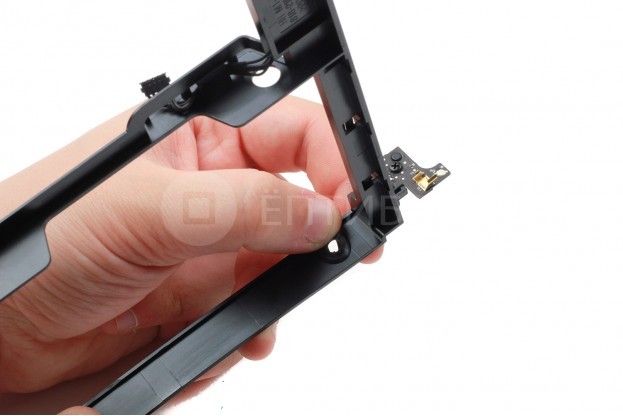

Вставляем резиновые втулки изнутри рамки.

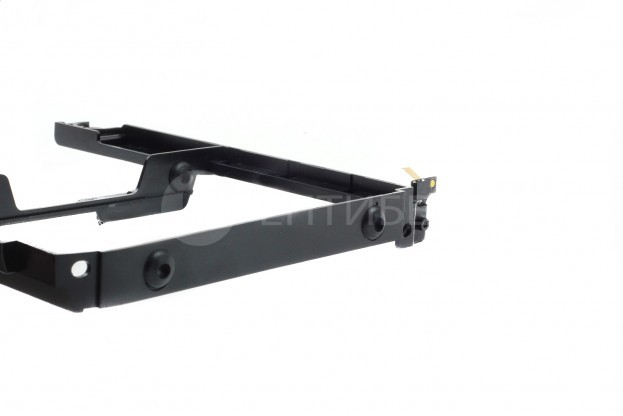

Проверяем правильность установки резиновой втулки (см. рисунок.)

Проделываем данную операцию для остальных отверстий на раме. Рамка жеского диска должна выглядеть как на картинке.
27 - Шаг 27 - Дополнительный жесткий диск
27

Шаг 27 - Дополнительный жесткий диск

Сгибаем шлейф жесткого диска согласно рисунку.
28 - Шаг 28 - Дополнительный жесткий диск
28 - Шаг 28 - Дополнительный жесткий диск 28 - Шаг 28 - Дополнительный жесткий диск
28

Шаг 28 - Дополнительный жесткий диск

Подключаем кабель, входящий в комплект вашего второго жесткого диска. В нашем случае, мы используем SSD.
29 - Шаг 29 - Дополнительный жесткий диск
29 - Шаг 29 - Дополнительный жесткий диск 29 - Шаг 29 - Дополнительный жесткий диск 29 - Шаг 29 - Дополнительный жесткий диск 29 - Шаг 29 - Дополнительный жесткий диск
29

Шаг 29 - Дополнительный жесткий диск

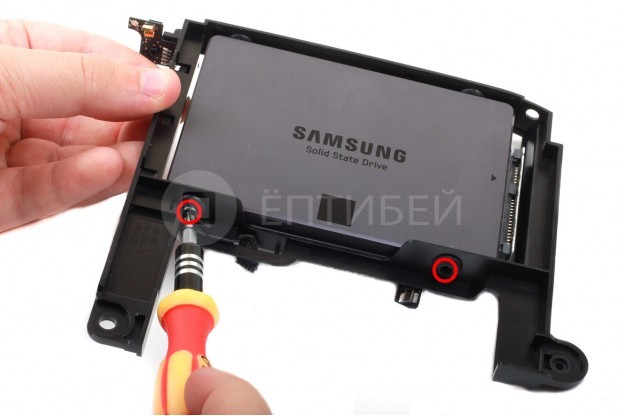

С помощью отвертки Torx T6 вкручиваем два установочных винта на стороне жесткого диска, ближайшему к разъему подключения кабеля.

С помощью отвертки Torx T6 вкручиваем два винта в жесткий диск с внешней стороны рамки (см. рис. 3)
30 - Шаг 30 - Дополнительный жесткий диск
30 - Шаг 30 - Дополнительный жесткий диск 30 - Шаг 30 - Дополнительный жесткий диск
30

Шаг 30 - Дополнительный жесткий диск

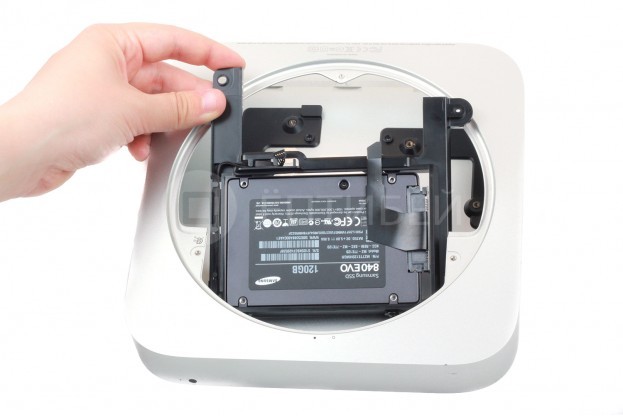

Вставляем рамку с дополнительным жестким диском диск в корпус Mac Mini, проверям совпадение отверстий рамки с отверстиями корпуса.

При установке материнской платы достаточно подключить разъем жескогого диска в свободный слот на материнской плате.
