Рекомендуем разрядить аккумулятор менее чем на 25%, дабы обезопаситься от возгорания аккумулятора в случае его повреждения.

Перед тем как начать разбирать iPhone XS Max, его необходимо выключить. После этого можно приступать к выкручиванию двух торцевых винтов с помощью отвертки Pentalobe 0.8.

Если у Вас треснут или разбит экран, для начала необходимо заклеить его поверхность целиком. Это предотвратит дальнейшие трещины и экран не будет крошиться. Кроме того, обеспечит лучшее прилегание присоски. Подойдет и обычный скотч.

Экран проклеен специальным клеем и так просто его не открыть. Для упрощения задачи необходимо нагреть экран по краям с помощью фена или термомешка. Клей размягчится и будет немного легче вскрыть экран.

Наиболее удобный инструмент для вскрытия экрана – iSсlack (его можно найти в необходимом инструменте), можно воспользоваться и обычной присоской, но с ней будет немного труднее. Нужно расположить присоску рядом с нижним краем дисплея и надавить до полного сжатия, чтобы вышел воздух и присоска закрепилась.

Нажимаем на ручку iSclack или поднимаем присоску – должна образоваться небольшая щель, в которую необходимо вставить медиатор.
Клей очень прочный, поэтому это будет нелегко, по необходимости дополнительно прогревайте термомешком или феном края дисплея.

После того как вставили медиатор, необходимо пройтись им по всему периметру для отделения клея.

Сверху экран закреплен не только на клей, но и вставлен в паз, необходимо потянуть экран вниз, в сторону порта зарядки, чтобы вытащить дисплей из пазов и удалить оставшийся клей из верхней части.

Не прикладывайте слишком большое усилие, зажимы достаточно хрупкие и могут отломиться. Не вставляйте медиатор глубоко, иначе можете повредить внутренние компоненты.

Экран отделен от корпуса, присоска или iSсlack больше не понадобится.

Слева направо открываем экран, но не полностью, а чуть больше, чем на 90 градусов, нужно быть аккуратными и осторожными, так как он еще соединен шлейфами с материнской платой. Подложите или прислоните дисплей к чему-нибудь, чтобы не держать его в руке, например, можно вооружиться коробкой от iPhone.

С помощью отвертки Tri-Point необходимо выкрутить 4 винта Y000:

Два винта 1.1 мм,
Один винт 1.5 мм,
Один винт 3.7 мм.

После этого пинцетом снимаем планку и откладываем в сторону.

Мы рекомендуем заранее задуматься об организации винтов, например, с помощью магнитного коврика, чтобы ни один винт не перепутался и не убежал.

Прежде чем приступать к дальнейшему разбору, необходимо обесточить устройство. Для этого отсоединяем шлейф аккумулятора специальной лопаткой. После отсоединения немного загните шлейф, чтобы он не соприкасался с контактами на материнской плате.

Выкручиваем три винта Y000 у планки, которая держит разъемы шлейфов дисплея:

Один винт 1.5 мм,
Два винта 1.1 мм.

Снимаем защитную планку пинцетом и откладываем в сторону.

Отсоединяем шлейфы передних датчиков и дисплея.

Шлейф передних датчиков посажен на небольшое количество клея, нужно слегка прогреть место проклейки и аккуратно потянуть шлейф вверх.

Дисплей больше не связан с корпусом, снимаем его и откладываем в сторону. Теперь он не будет мешать при замене батареи и проклеивании водонепроницаемого стикера.

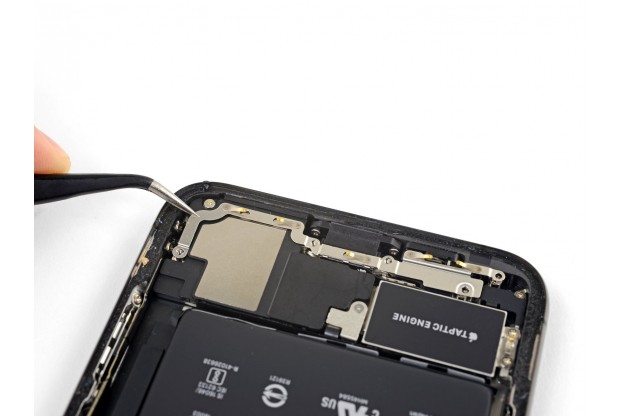

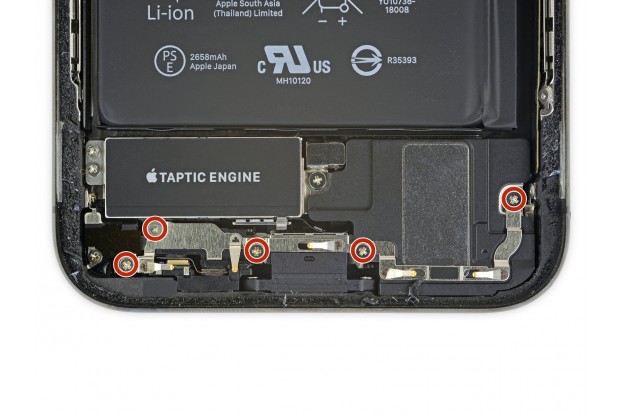

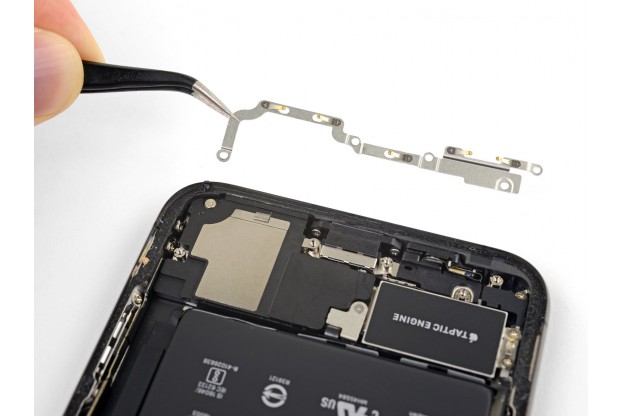

Откручиваем пять винтов Y000 и снимаем защитную планку пинцетом, чтобы получить доступ к вибромотору и динамику.

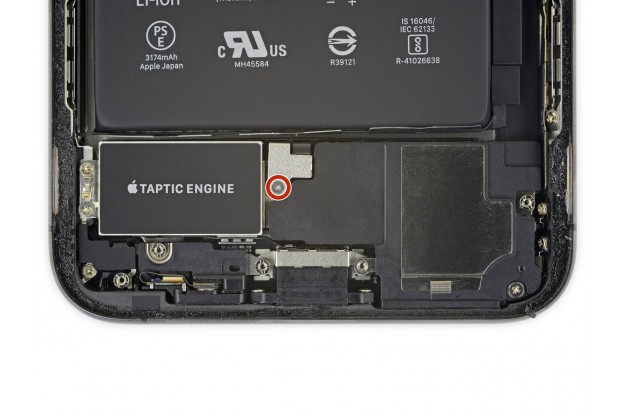

Откручиваем винт Y000 справа от вибромотора Taptic Engine.

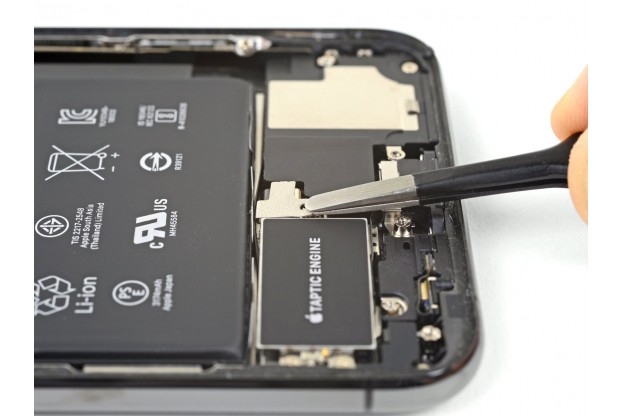

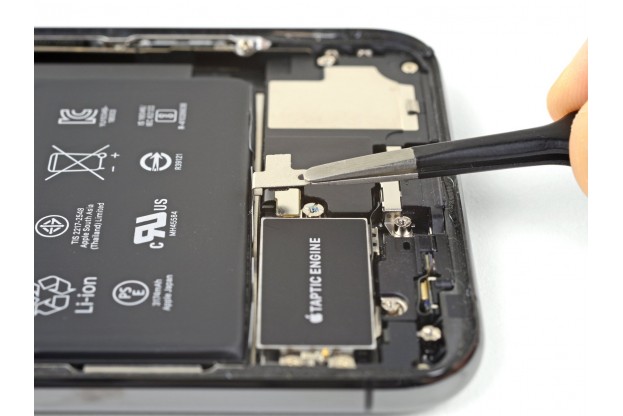

Снимаем крышку шлейфа динамика при помощи пинцета. Сдвигаем крышку по направлению к аккумулятору, а затем поднимаем вверх.

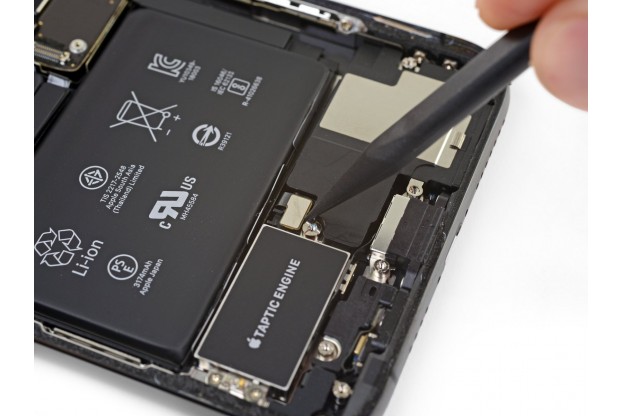

Вооружившись лопаткой, поддеваем и отключаем шлейф динамика.

Откручиваем винты крепления динамика. Один винт Phillips и два двойных винта Standoff.

Если у Вас нет Standoff отвертки для двойных винтов, подойдет и шлицевая (плоская), но нужно быть аккуратным, чтобы отвертка в таком случае не соскочила и не повредила внутрненние компоненты.

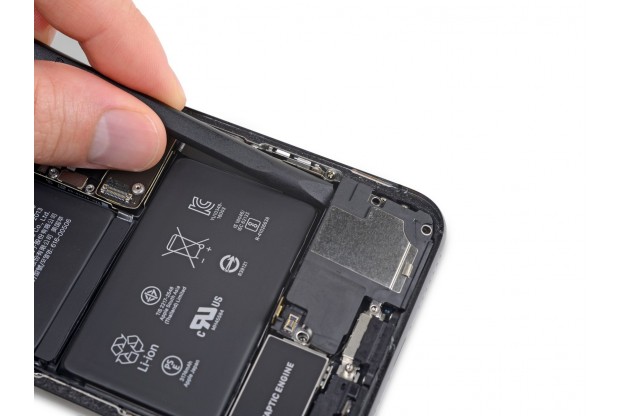

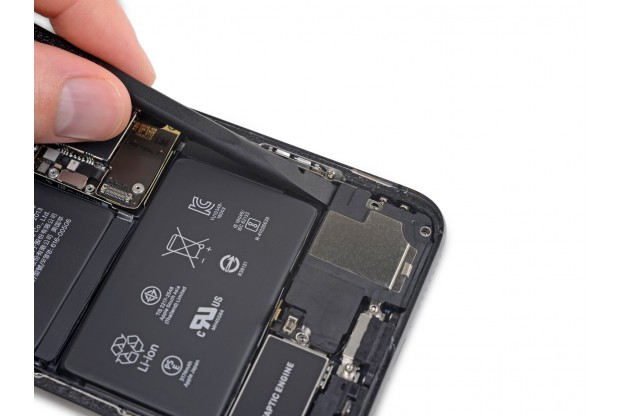

Вставляем лопатку с правого верхнего края динамика и приподнимаем его.

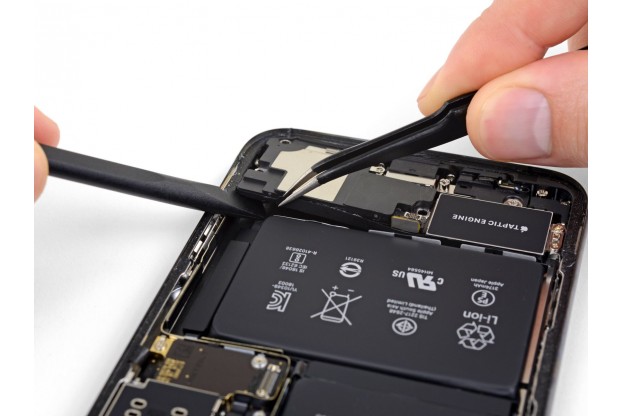

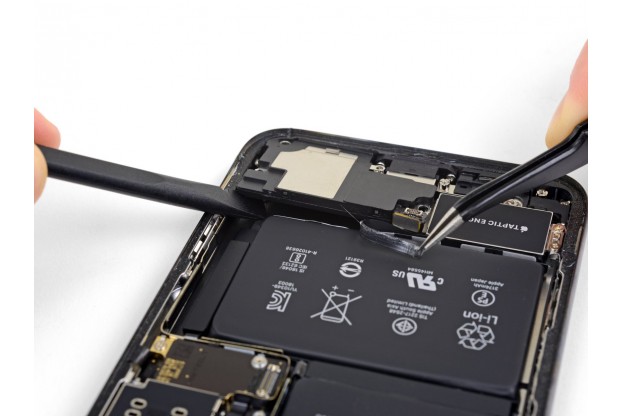

Держа динамик приподнятым, берем во вторую руку пинцет и отклеиваем клеевую полоску от динамика. Если клей тяжело отходит, немного прогрейте его.

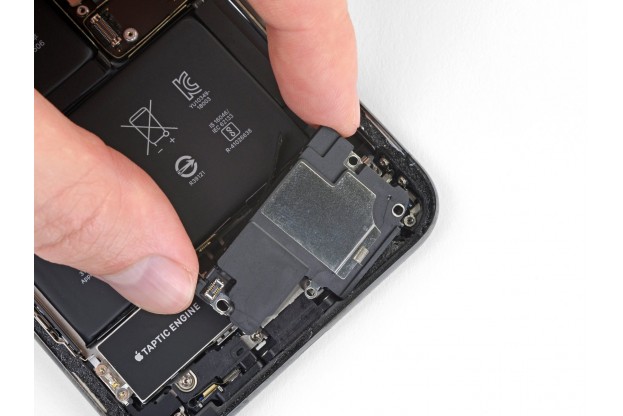

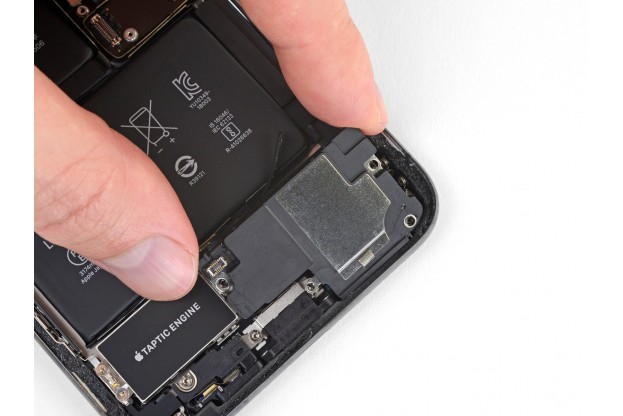

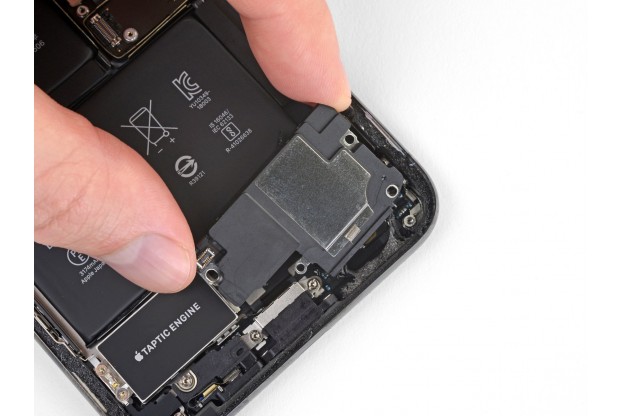

Взявшись с двух сторон за динамик, покачиваем его из стороны в сторону, чтобы он отклеился от корпуса и вытаскиваем его.

Не забудьте снять старый клей и нанести новый, иначе нарушится герметичность.

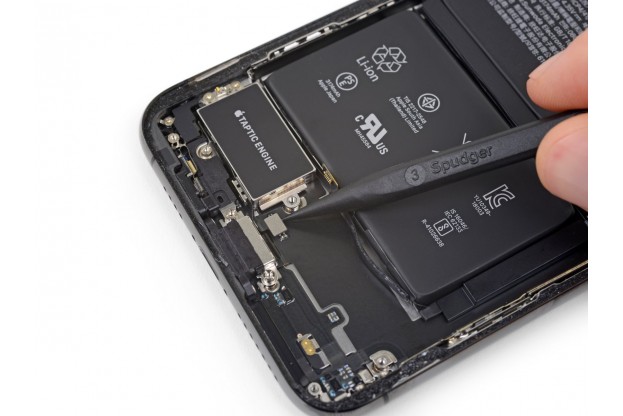

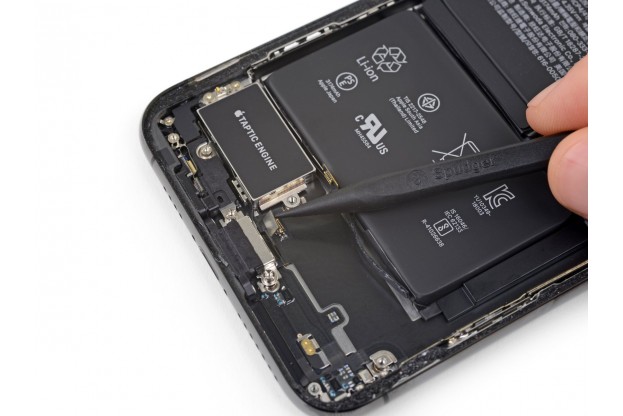

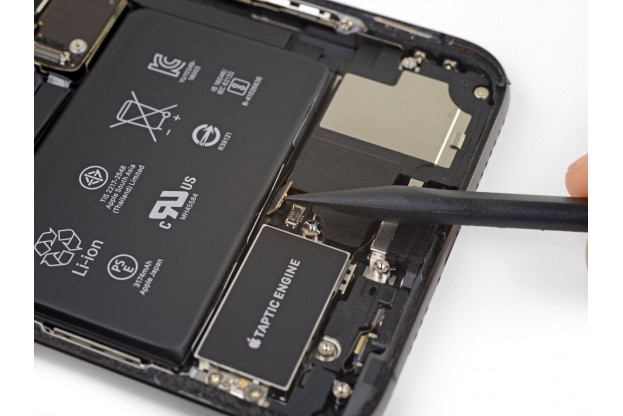

Приступаем к отсоединению шлейфа Taptic Engine. Выполняем это лопаткой.

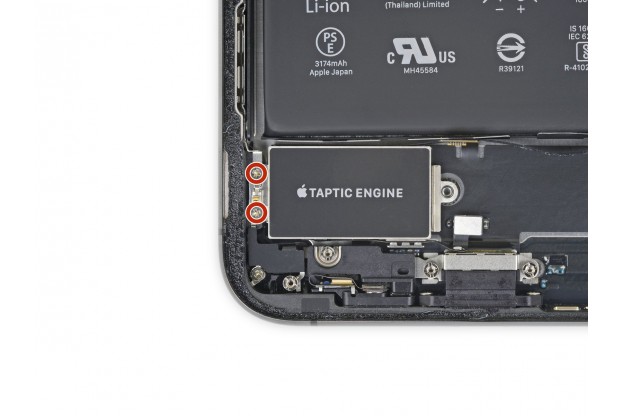

Откручиваем два винта Phillips слева от вибромотора.

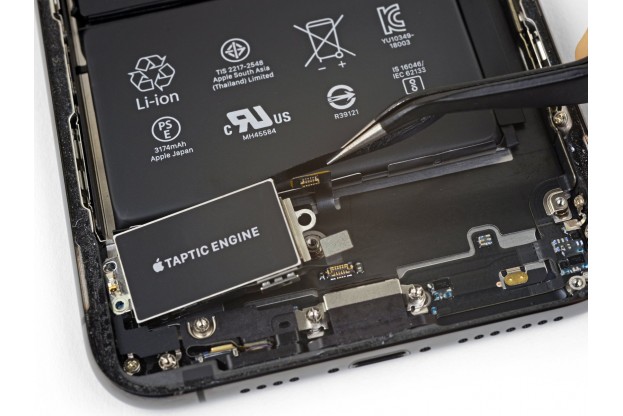

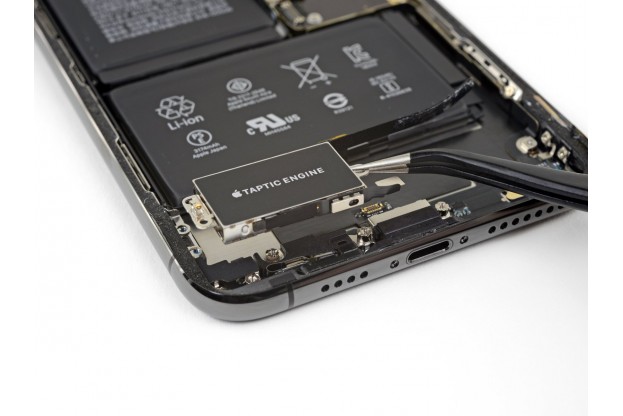

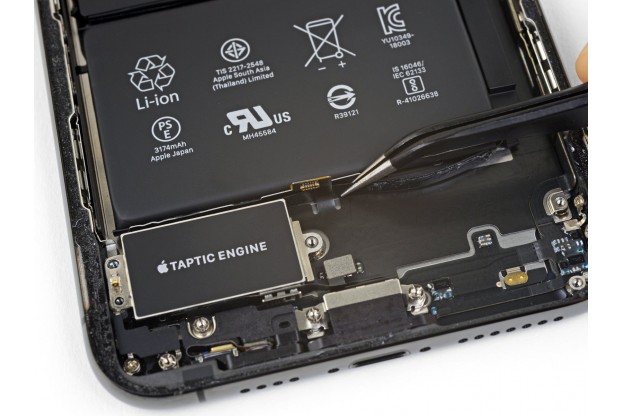

Беремся пинцетом за пластиковую планку вибромотора и приподнимаем его с правой стороны. Затем можно полностью извлечь вибромотор.

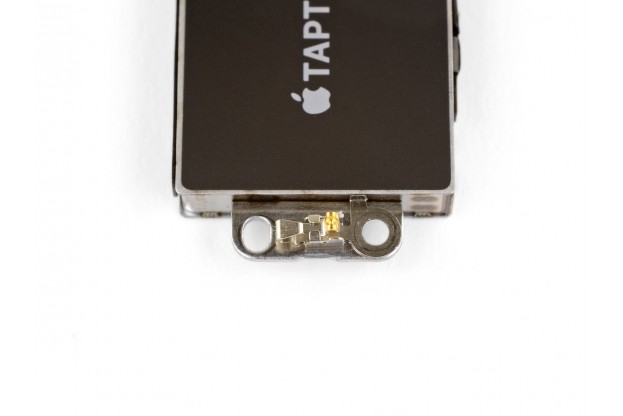

Контактная площадка на левой стороне Taptic Engine может выпасть, перед обратной сборкой убедитесь, что она расположена как на последнем фото.

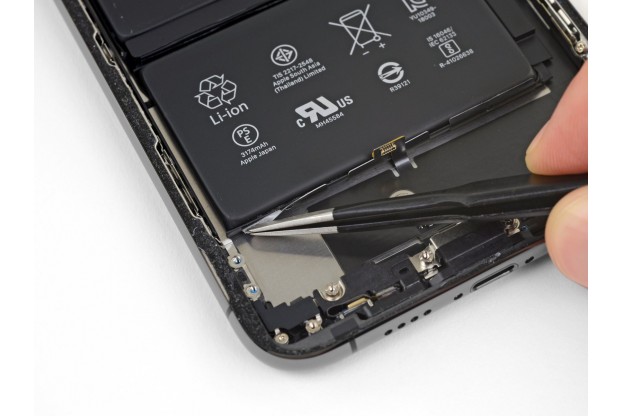

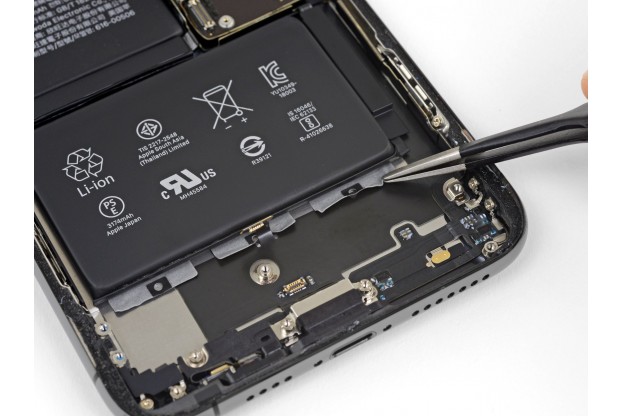

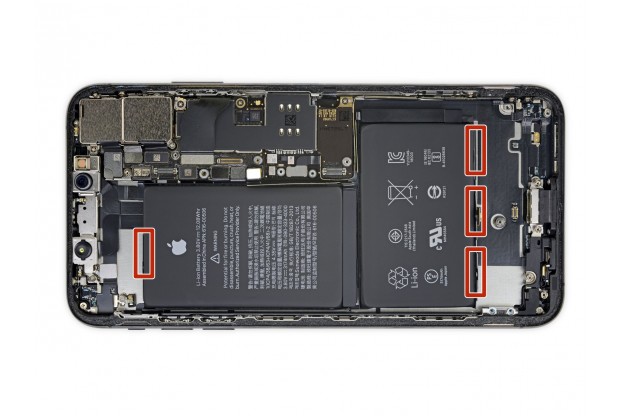

Батарея приклеена к корпусу на 4 клеевые полоски. Концы эти клеевых полосок размещены на аккумуляторе. Их необходимо отклеить от поверхности аккумулятора.

Будьте предельно осторожны при работе с батареей, ее повреждение может вызвать возгорание или утечку химикатов.

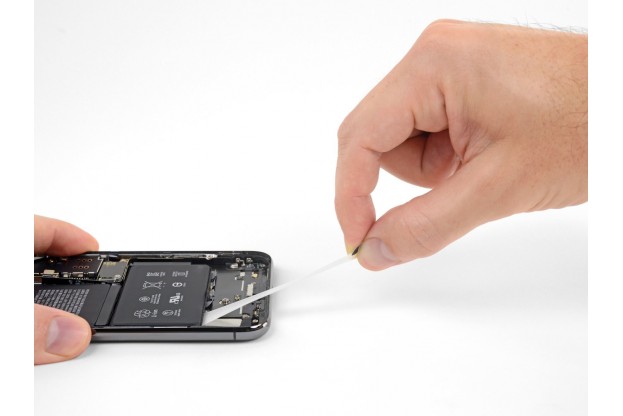

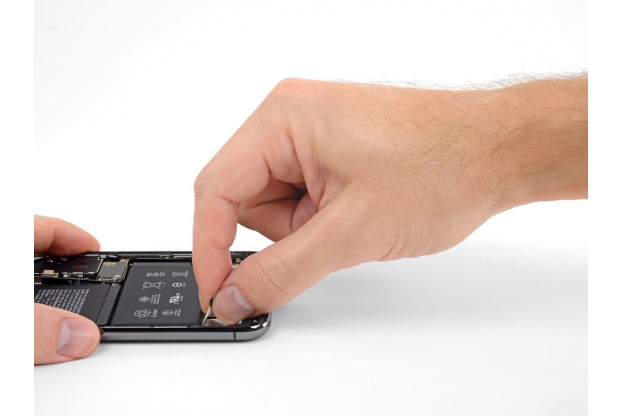

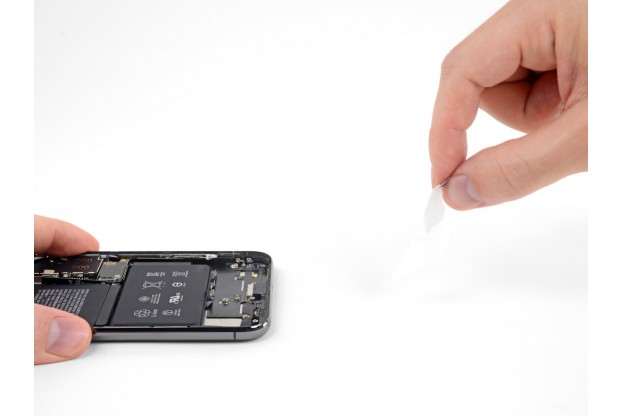

Теперь необходимо потянуть за каждую из полосок по очереди. Для этого беремся за язычок клеевой ленты и начинаем плавно и равномерно тянуть его в сторону порта зарядки под как можно меньшим углом (как можно ближе к корпусу) и ни в коем случае не давите на аккумулятор во время удаления клейкой ленты, она может зацепиться за аккумулятор и порваться.

Рекомендуем придерживать аккумулятор во время удаления последней клейкой ленты, иначе он может вылететь.

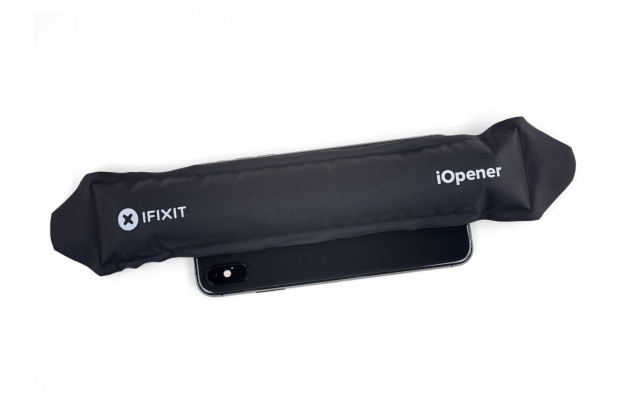

Если одна или более клейких полосок порвались и их невозможно ничем подцепить, чтобы продолжить вытягивать, то необходимо будет нагреть корпус там, где расположена батарея при помощи фена или термомешка. А затем, продеть тонкую нить за аккумулятор и движениями из стороны в сторону убирать остатки клея. Процесс непростой и может занять какое-то время.

Не рекомендуем подлезать под аккумулятор отверткой/лопаткой, так как можно повредить катушку беспроводной зарядки.

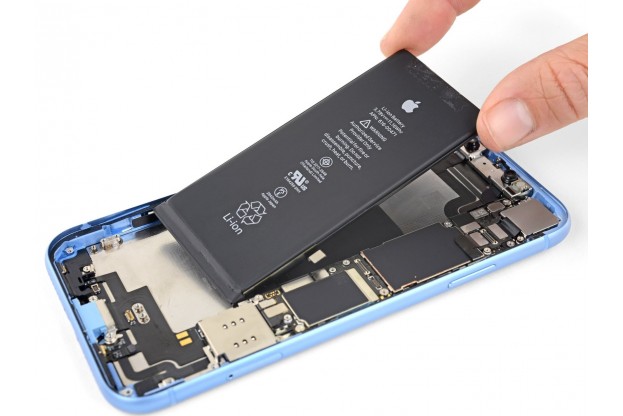

Аккумулятор можно извлечь и приступить к установке нового, действуя в обратном порядке.

Не забудьте наклеить новые клеевые полоски на аккумулятор, иначе он будет болтаться внутри корпуса и греметь.
