Рекомендуем разрядить аккумулятор менее чем на 25%, дабы обезопаситься от возгорания аккумулятора в случае его повреждения.

Перед тем как начать разбирать iPhone XR – выключаем его. Выкручиваем два торцевых винта с помощью отвертки Pentalobe 0.8.

Экран проклеен специальным клеем и так просто его не открыть. Для упрощения задачи необходимо нагреть экран по краям с помощью фена или термомешка. Клей размягчится и будет немного легче вскрыть экран.

Наиболее удобный инструмент для вскрытия экрана – iSсlack (его можно найти в необходимом инструменте), можно воспользоваться и обычной присоской, но с ней будет немного труднее. Нужно расположить присоску рядом с нижним краем дисплея и надавить до полного сжатия, чтобы вышел воздух и присоска закрепилась.

Нажимаем на ручку iSсlack или поднимаем присоску – должна образоваться небольшая щель, в которую необходимо вставить медиатор.
Клей очень прочный, поэтому это будет нелегко, по необходимости дополнительно прогревайте термомешком или феном края дисплея.

После того как вставили медиатор, необходимо пройтись им по всему периметру для отделения клея.
Сверху экран закреплен не только на клей, но и вставлен в паз, необходимо потянуть экран вниз, в сторону порта зарядки, чтобы вытащить дисплей из пазов и удалить оставшийся клей из верхней части.
Не прикладывайте слишком большое усилие, зажимы достаточно хрупкие и могут отломиться. Не вставляйте медиатор глубоко, иначе можете повредить внутренние компоненты.

Экран отделен от корпуса, присоска или iSсlack больше не понадобится.

Слева направо открываем экран, но не полностью, а чуть больше, чем на 90 градусов, нужно быть аккуратными и осторожными, так как он еще соединен шлейфами с материнской платой. Подложите или прислоните дисплей к чему-нибудь, чтобы не держать его в руке, например, можно вооружиться коробкой от iPhone.

Выкручиваем три винта Y000 с помощью отвертки Tri-Point и снимаем пластину пинцетом.

Придется раскручивать большое количество винтов, заранее подумайте их организацией, например, воспользуйтесь магнитным ковриком, чтобы потом ни один винтик не потерялся.

Для того, чтобы обезопасить себя и iPhone XR необходимо обесточить устройство, путем отключения аккумулятора. Берем лопатку и поддеваем шлейф вверх, чтобы он отсоединился.

Откручиваем 2 винта Y000. Снимаем пластину пинцетом.

Вооружаемся лопаткой и отсоединяем два шлейфа, доступ к которым открылся после снятия пластины.

Необходимо снять пластину, для этого нужно выкрутить 2 крестовых винта отверткой PH000, и 3 винта Y000 отверткой Tri-Point.

С помощью лопатки отсоединяем последний шлейф, который связывает дисплей с корпусом.

Снимаем дисплей и откладываем в сторону, теперь он не будет мешать проводить замену аккумулятора и не будет вероятности повредить шлейфы дисплея.

Во время обратной сборки не забудьте наклеить водонепроницаемый стикер, иначе телефон утратит свою влагостойкость.

Необходимо выкрутить 7 винтов у защитной планки в нижней части корпуса.

Три винта Phillips 1.4 мм,
Два винта Phillips 1.7 мм,
Один винт Phillips 1.6 мм,
Один винт Phillips 1.9 мм.

Берем пинцет и аккуратно отгибаем планку в сторону порта зарядки примерно на 90 градусов.

Теперь у нас в доступе шлейф планки, его необходимо отсоединить с помощью лопатки. И после этого планку можно отложить в сторону.

Справа от вибромотора Taptic Engine есть кусок ленты, закрывающей необходимые нам винты. Ее надо удалить с помощью пинцета.

Необходимо открутить 5 крепежных винтов:

Один двойной винт Standoff 2.8 мм,
Один двойной винт Standoff 2.3 мм,
Один винт Phillips 2.3 мм,
Один винт Phillips 1.8 мм,
Один винт Phillips 1.6 мм.

Если у Вас нет Standoff отвертки для двойных винтов, подойдет и шлицевая (плоская), но нужно быть аккуратным, чтобы отвертка в таком случае не соскочила и не повредила внутрненние компоненты.

При помощи пинцета снимаем две планки:

В верхнем углу димамика (первое фото),
Справа от вибромотора (второе фото).

Вставляем лопатку в тот же угол, откуда вытащили планку и поддеваем динамик вверх.

Динамик приклеен на небольшое количество клея, поэтому необходимо взяться боковые края динамика и тянуть его, раскачивая из стороны в сторону.

Снимаем динамик и можем откладывать его в сторону.

При обратной сборке рекомендуется счистить старый клей динамика и нанести новый.

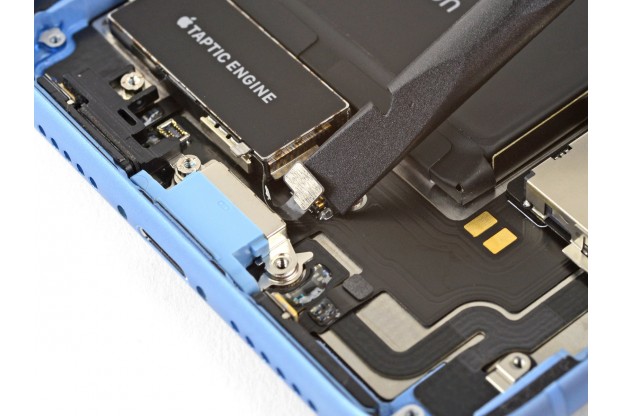

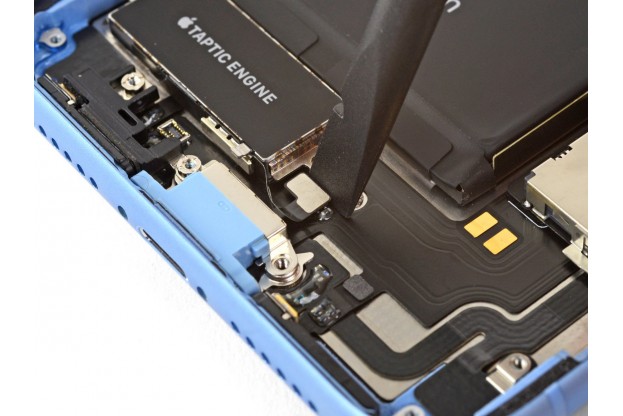

Первым делом раскручиваем два винта Phillips 1.8 мм с левой стороны от вибромотора. Затем, лопаткой поддеваем и отсоединяем шлейф вибромотора. Снимаем и откладываем в сторону Taptic Engine.

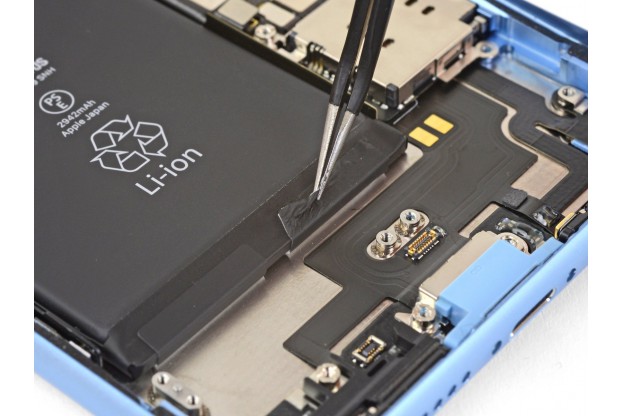

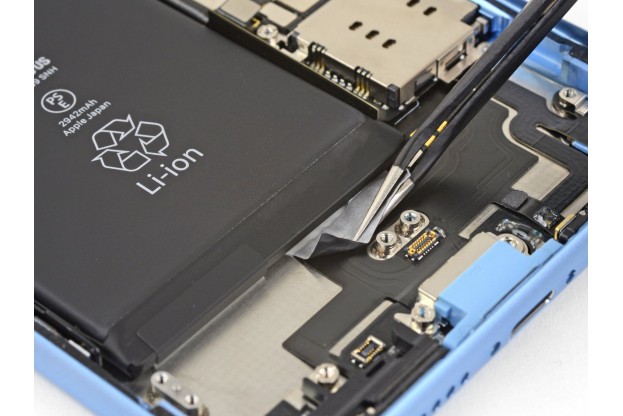

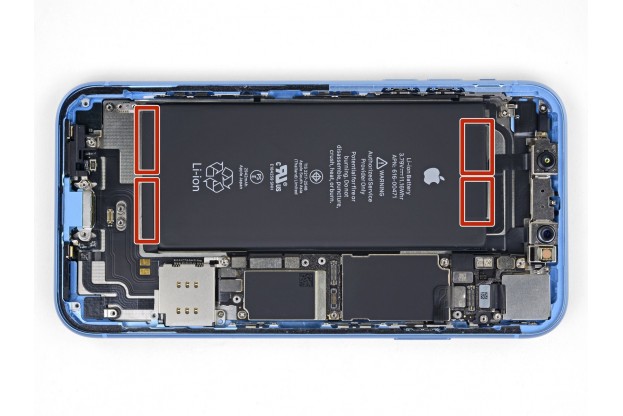

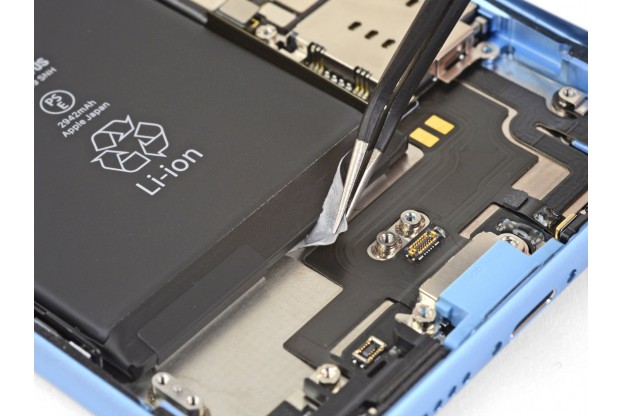

Аккумулятор iPhone XR приклеен к задней части корпуса на 4 клейкие ленты. Каждая лента с краев аккумулятора имеет язычок, который прилегает к батарее. Необходимо каждый конец аккуратно отогнуть.

Будьте предельно осторожны при работе с батареей, ее повреждение может вызвать возгорание или утечку химикатов.

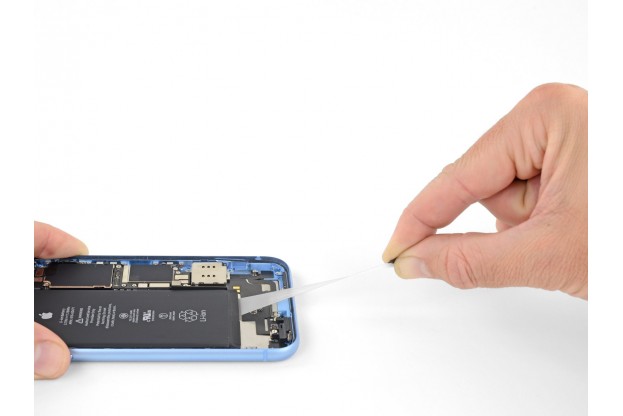

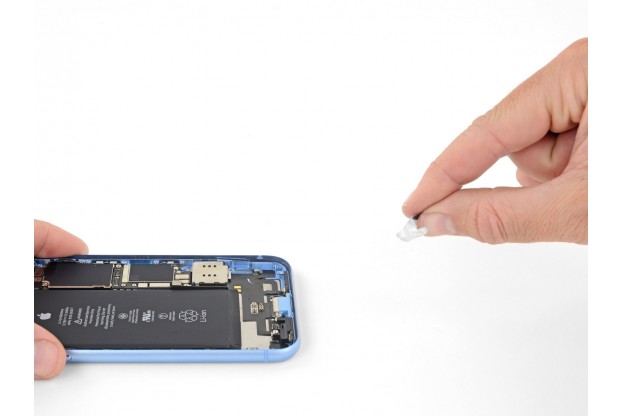

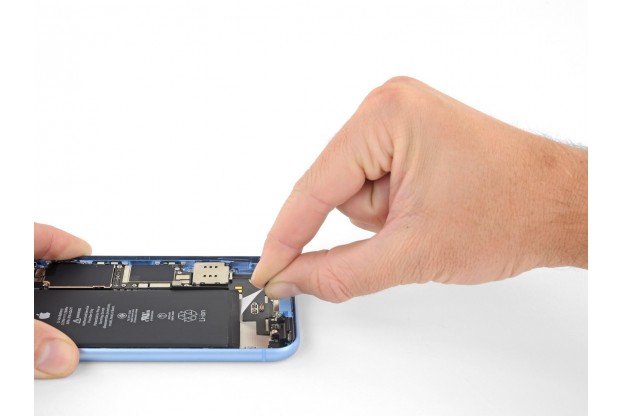

Медленно и плавно, с равномерным усилием начинаем тянуть язычок клейкой ленты под как можно меньшим углом (как можно ближе к корпусу) и ни в коем случае не давите на аккумулятор во время удаления клейкой ленты, она может зацепиться за аккумулятор и порваться.

Рекомендуем придерживать аккумулятор во время удаления последней клейкой ленты, иначе он может вылететь.

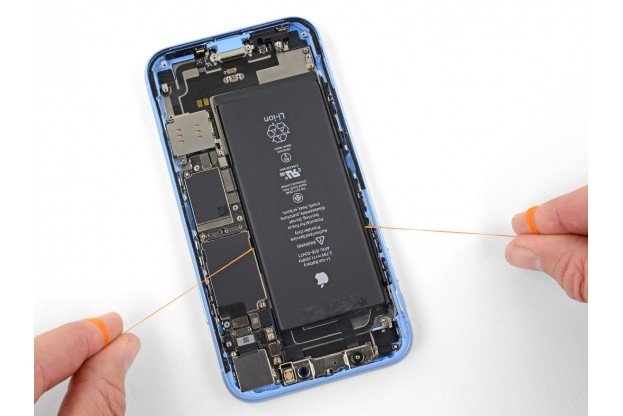

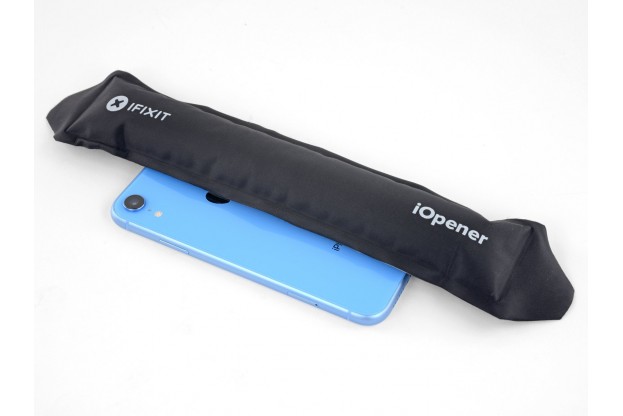

Если одна или более клейких полосок порвались и их невозможно ничем подцепить, чтобы продолжить вытягивать, то необходимо будет нагреть корпус там, где расположена батарея при помощи фена или термомешка. А затем, продеть тонкую нить за аккумулятор и движениями из стороны в сторону убирать остатки клея. Процесс непростой и может занять какое-то время.

Не рекомендуем подлезать под аккумулятор отверткой/лопаткой, так как можно повредить катушку беспроводной зарядки.

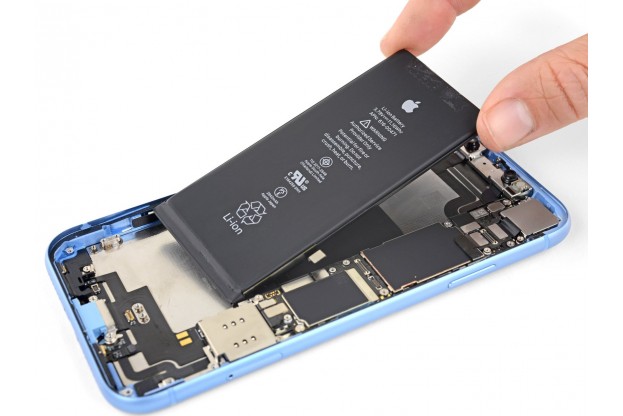

Аккумулятор можно вытащить и заменить на новый. Не забудьте наклеить новые клейкие полоски, иначе аккумулятор будет болтаться и греметь внутри корпуса.

Можно сначала установить динамик и вибромотор, так будет легче правильно расположить батарею. Или же начать сборку по инструкции в обратном порядке.
