Перед ремонтом необходимо разрядить аккумулятор до значения 25% или ниже, таким образом можно избежать случайного возгорания аккумулятора.

Выключаем айфон. Извлекаем два торцевых винта отверткой Pentalobe 0.8*.

При обратной сборке необходимо заменить клей, крепящий экран к корпусу iPhone, иначе водонепроницаемость айфона исчезнет.

Кладем термомешок в микроволновую печь на пол минуты и устанавливаем его на дисплейный модуль iPhone на 90 секунд. Это позволит прогреть клей, крепящий экран к корпусу.

Шаг 3 и 4 посвящены инструменту iSclack, который можно увидеть в необходимом инструменте. Он куда удобнее обычной присоски, а так же более безопасный, так как в инструменте рассчитан максимальный угол подъема дисплея, чтобы не повредить шлейфы. Данный инструмент рекомендуется для сервисных центров и тех, кто часто чинит айфоны.

Установите верхнюю присоску сразу над кнопкой Home, а нижнюю присоску прикрепите к задней стороне айфона. Медленно надавите на ручки до появления щели.

Ставим присоску максимально близко к кнопке Home. Закрепляем её.

Слегка приподнимаем дисплейный модуль с помощью присоски. Как только образуется небольшой зазор - вставляем в него медиатор, чтобы избежать захлопывания дисплея.

Двигаемся медиатором вдоль левого края, разрезая клей. Как только медиатор окажется дальше кнопок громкости - останавливаемся.

Точно так же перемещаем медиатор от кнопки Home по правому краю и останавливаемся после кнопки блокировки.

Не вставляйте медиатор глубоко, это может повлечь за собой повреждение шлейфов дисплея.

Аккуратно проводим медиатором под дисплейным модулем со стороны динамика.

Слегка тянем дисплейный модуль на себя.

Дисплейный модуль отклеен от корпуса.

Приподнимаем дисплейный модуль в бок и упираем на любую вертикальную поверхность, например, коробку от iPhone.

Выкручиваем винты, крепящие кронштейн шлейфа дисплея:

•Винт Y000 1,1мм - 3шт.
•Винт Y000 3,1 мм - 1 шт.
•Винт Y000 3,7 мм - 1 шт.

Ни в коем случае не смешивайте винты в одну кучу. Необходимо устанавливать каждый винт в его прежнее место, иначе рискуете вывести айфон из строя.

Пинцетом откладываем кронштейн в сторону.

С помощью лопатки отключаем шлейф аккумулятора. Слегка отгибаем его от разъема, чтобы избежать случайного замыкания.

Лопаткой отключаем шлейф дисплея.

Для подключения его обратно, необходимо надавить на шлейф сначала с одной стороны, а затем с другой. Данная процедура требует минимальной силы, не повредите шлейф и разъем.

Отключаем второй шлейф дисплейного модуля.

С помощью лопатки отключаем шлейф тачскрина.

Пинцетом осторожно вынимаем гибкий кабель датчиков передней панели.

Снимаем дисплей.

Выкручиваем винты, крепящие кронштейн датчиков:

•Винт Y000 1.9 мм - 1 шт.
•Винт Y000 1.2 мм - 1 шт.
•Винт Y000 1.6 мм - 1 шт.
•Винт Phillips 2.4 мм - 1 шт.
•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.5 мм - 1 шт.

Приподнимаем кронштейн динамика со стороны аккумулятора. Не пытайтесь извлечь его полностью - кронштейн всё еще прикреплен через гибкий кабель.

Наклонив кронштейн в сторону - отключаем шлейф под ним.

Снимаем кронштейн.

Выкручиваем два винта Y000 2.1 мм, крепящих крышку нижнего динамика.

Снимаем крышку нижнего динамика.

С помощью лопатки отключаем шлейф нижнего динамика.

Приподнимаем динамик из корпуса. Будьте осторожны, не повредите разъем шлейфа, который только что отключили.

Держа динамик за края - немного раскачиваем его в стороны и тянем на себя.

Извлекаем нижний динамик. Для сохранения водонепроницаемости айфона необходимо заменить клей, на котором держался динамик.

Выкручиваем винт Phillips 2.3 мм, который крепит вибромотор.

С помощью лопатки отключаем шлейф вибромотора.

Извлекаем вибромотор из корпуса iPhone.

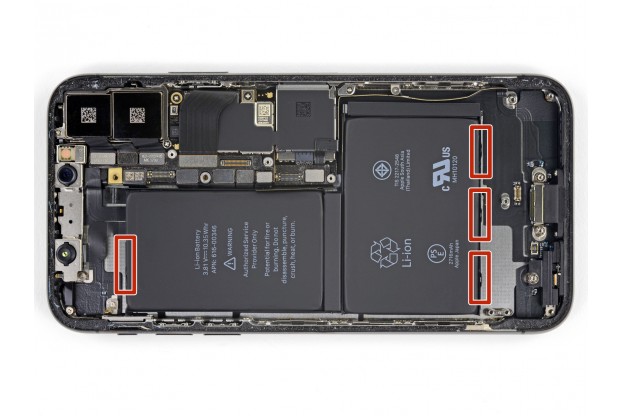

Аккумулятор крепится с помощью четырех полосок клея. Каждый из них имеет свой конец, прикрепленный к верху аккумулятора.

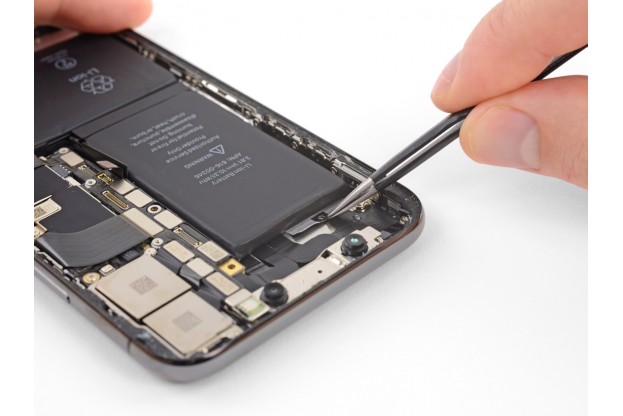

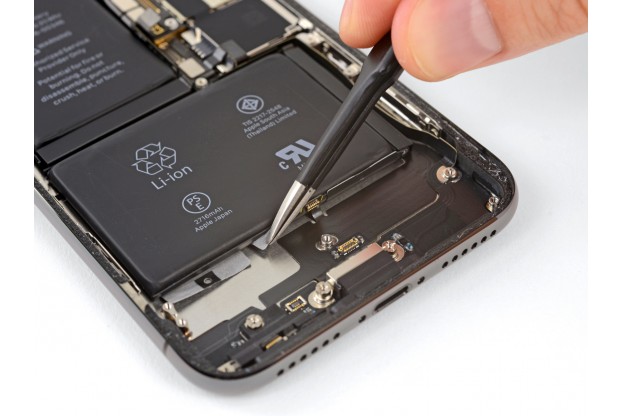

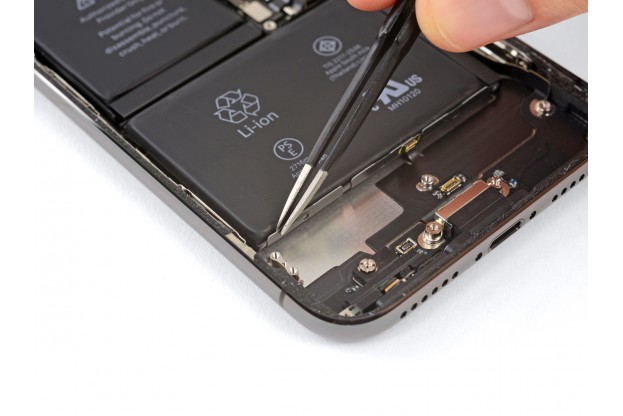

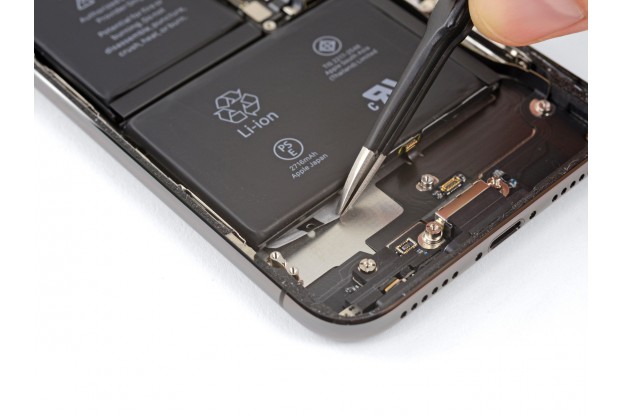

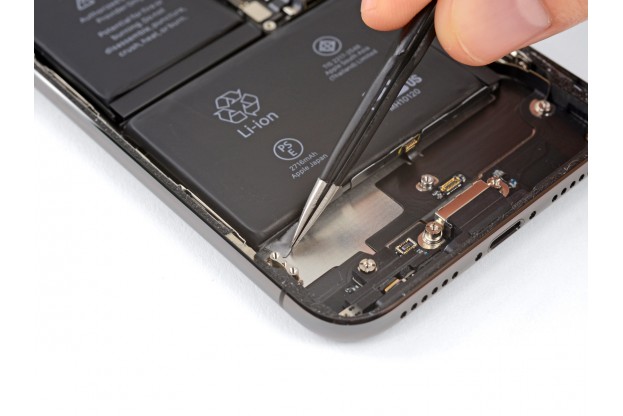

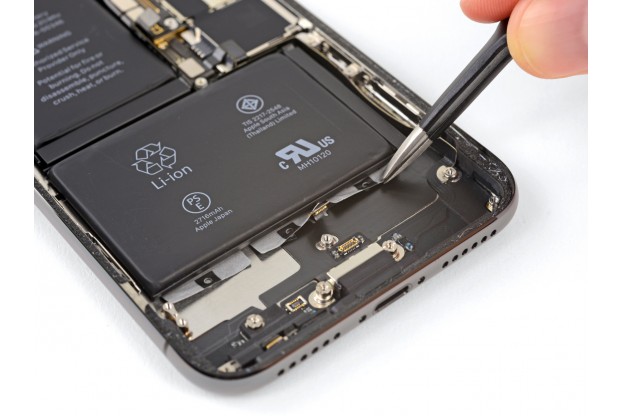

С помощью пинцета отделяем кончик клея с нижней левой стороны. Будьте осторожны и не проткните аккумулятор.

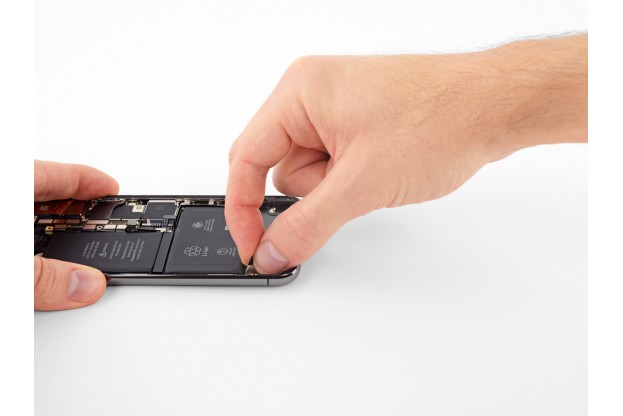

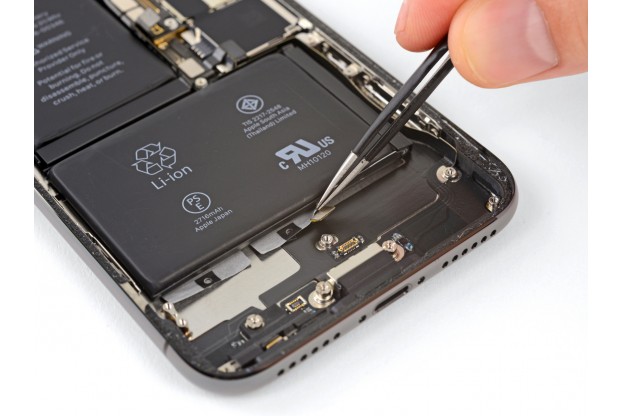

Таким же образом освобождаем кончики клея с остальных полосок.

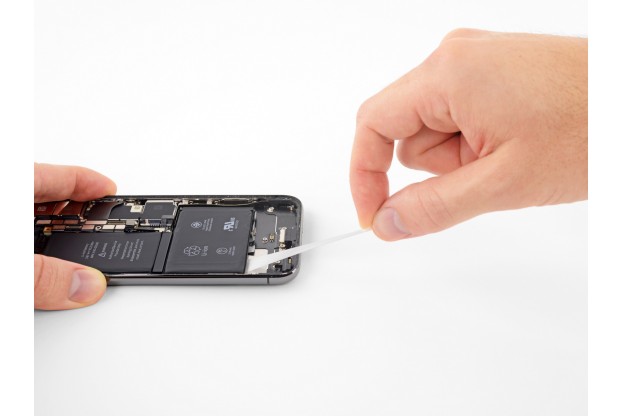

Крепко держа пальцами кончик клея - тянем его на себя. Тянуть лучше всего под углом 60 градусов. Вытягиваем клей целиком.

Если клей оборвался - необходимо снова его подцепить и продолжать вытягивать до его полного выхода. Не торопитесь, в среднем на каждую полоску уходит около 30 секунд.

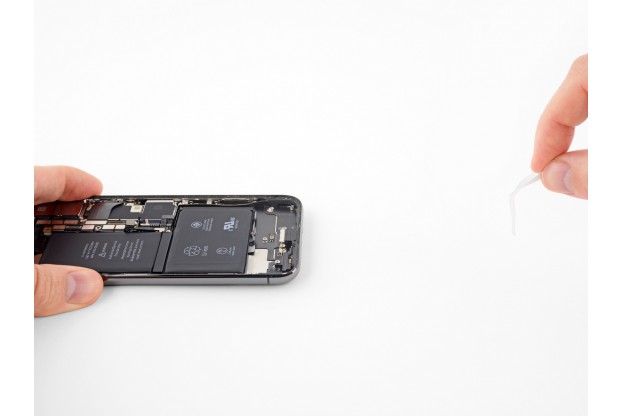

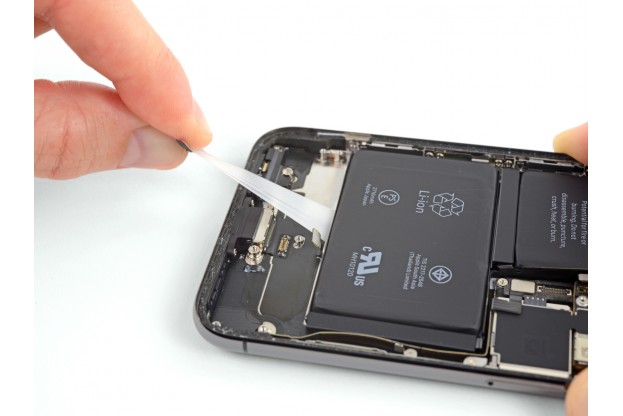

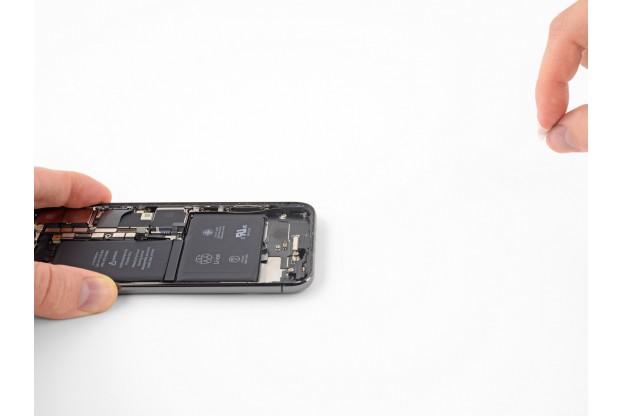

Извлекаем правую крайнюю полоску клея.

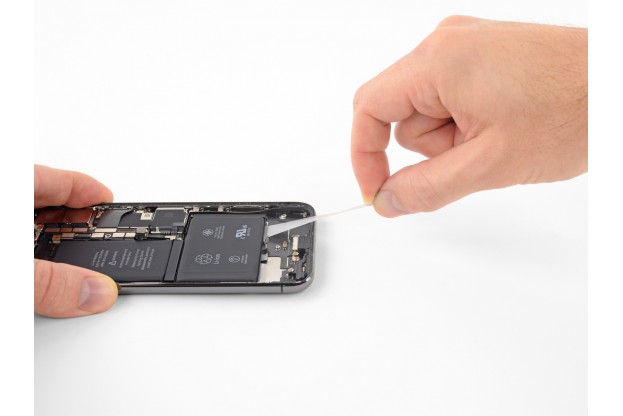

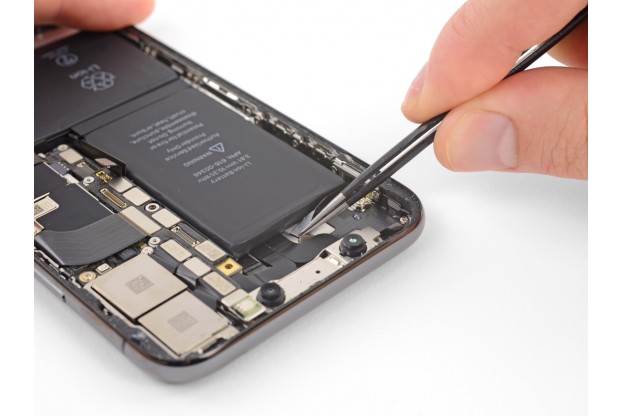

Вытаскиваем центральную полоску клея.

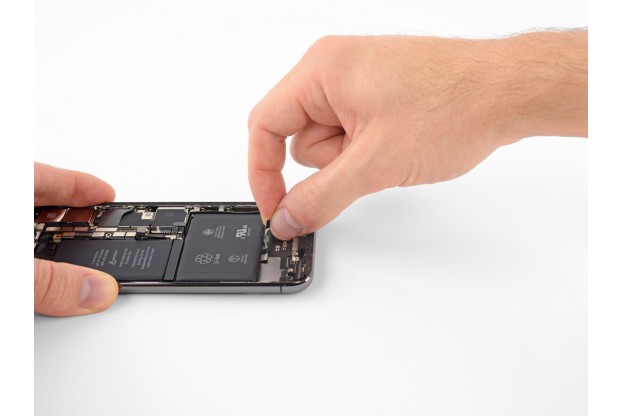

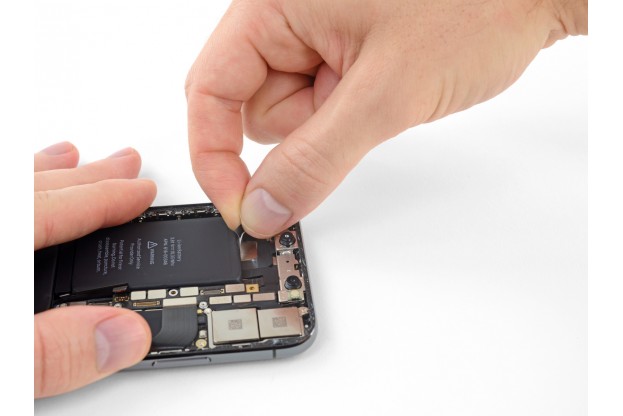

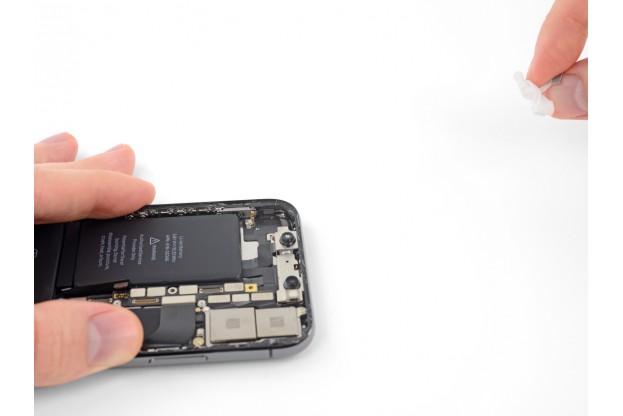

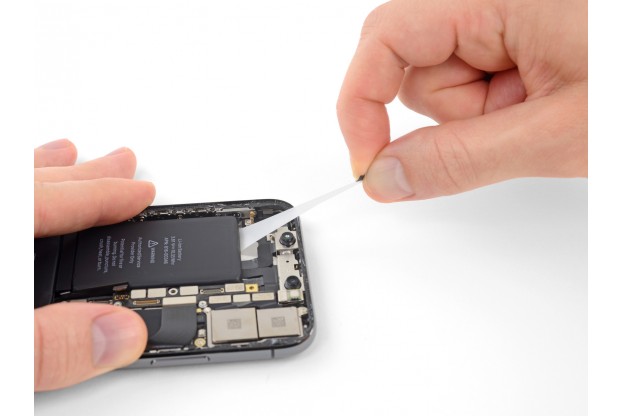

Отклеиваем последний язычок клея от аккумулятора.

Извлекаем последнюю ленту. Если все полоски успешно удалены, пропустите шаг 42.

Если какая-либо из полос осталась под аккумулятором - прогрейте заднюю сторону iPhone с помощью термомешка и проведите струной под аккумулятором. Данная процедура позволит сделать клей более мягким и разрежет его, что позволит извлечь аккумулятор.

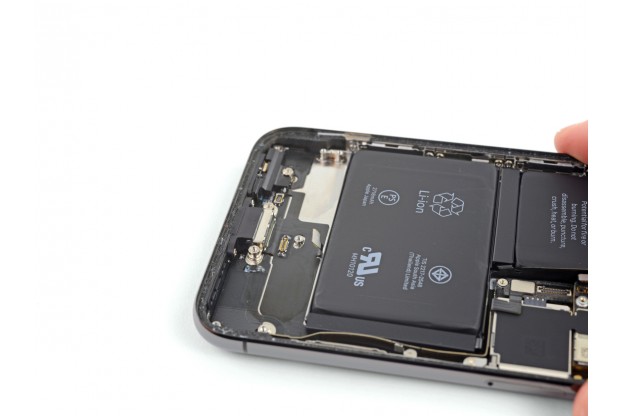

Извлекаем аккумулятор, устанавливаем новый и повторяем инструкцию в обратном порядке.
