Телефон перестал реагировать на подключение зарядного кабеля? Возможно, вышел из строя порт зарядки Lightning, который включает в себя и нижний динамик, и собственно разъем Lightning.

Это руководство поможет произвести его замену самостоятельно.

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.
Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с передней панели.

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его. Используйте острый конец спуджера, чтобы освободить крышку.
Аккуратно удалите ее с помощью пинцета.

Во время обратной сборки вам нужно будет переустановить крышку кабеля Touch ID. Ее верхняя часть должна войти в зазор между батареей и разъемом кабеля Touch ID, а передняя часть - зафиксироваться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Пинцетом снимите металлическую крышку разъема батареи.

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Пинцетом снимите прижимную планку коннектора дисплея.

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ - отключить и снова подключить аккумулятор.

Отсоедините разъем шлейфа тач-скрина.

Отделите переднюю панель в сборе от задней части корпуса.

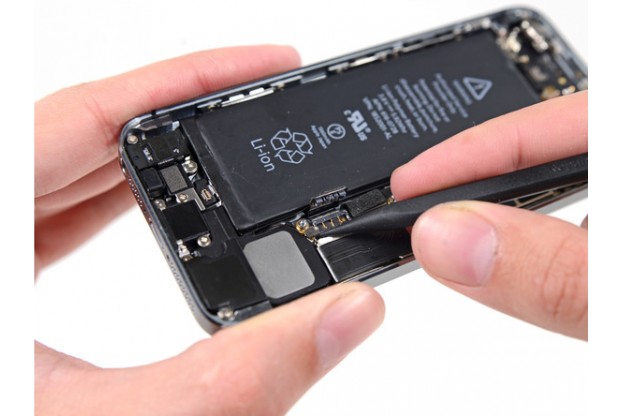

Острым концом спуджера аккуратно вытащите антенный кабель из гнезда на материнской плате.

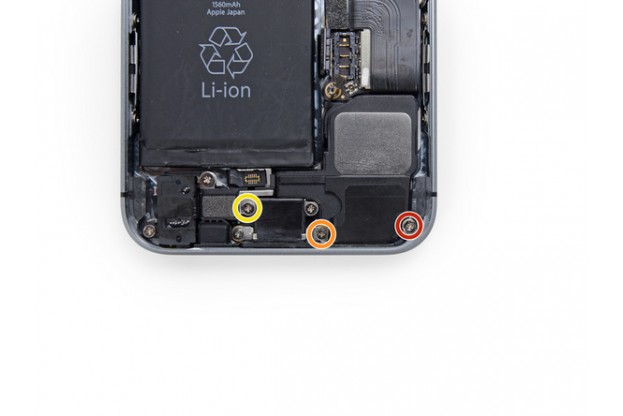

Отвинтите три крестовых винта Phillips PH000:

•Винт Phillips 2.9 мм - 1 шт.
•Винт Phillips 1.5 мм - 1 шт.
•Винт Phillips 3.6 мм - 1 шт.

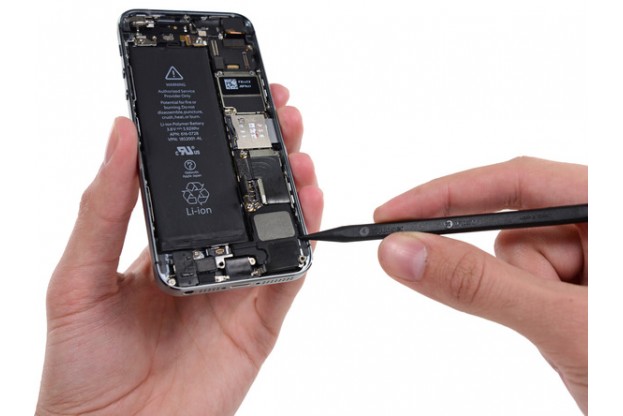

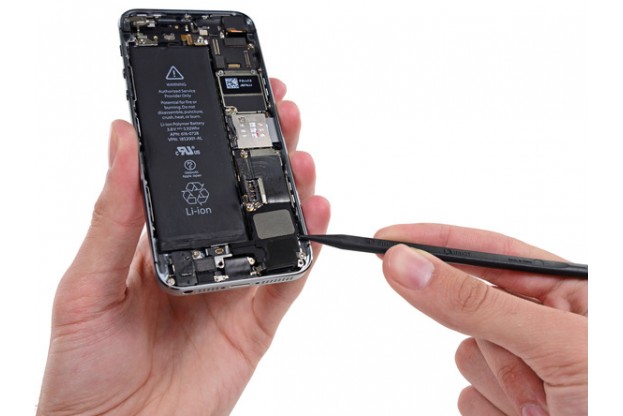

Острым концом спуджера осторожно приподнять динамик над задней частью корпуса на высоту, достаточную, чтобы захватить его пальцами.

Не пытайтесь вытащить динамик полностью, иначе вы можете сломать пластиковые защелки, удерживающие его на месте.

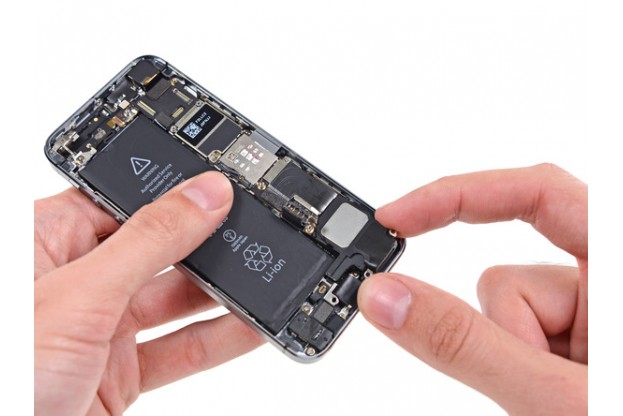

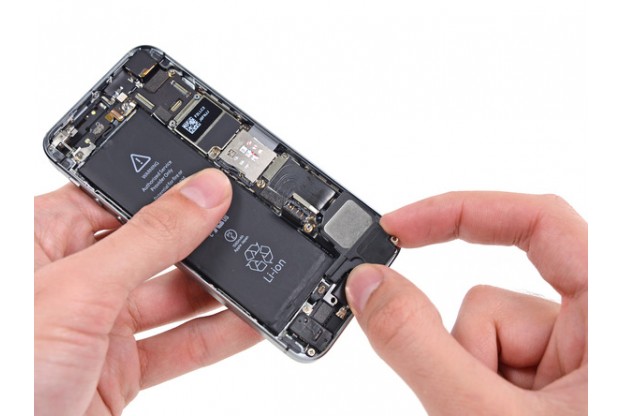

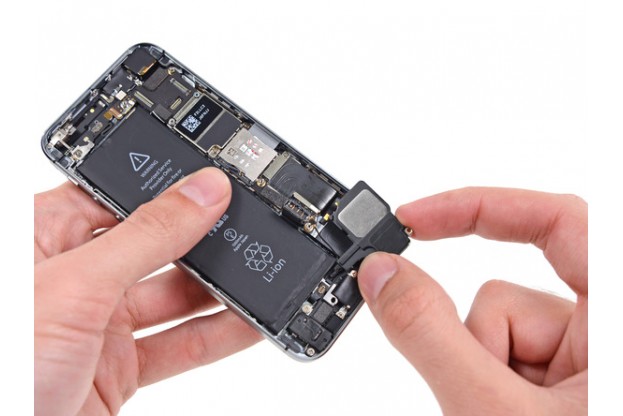

Поверните динамик вниз и в сторону левого края телефона, чтобы освободить его верхнее ушко из-под материнской платы.

Сдвиньте динамик вверх и вправо, чтобы освободить левое ушко из-под коннектора шлейфа кнопки Home.

Удалите нижний динамик.

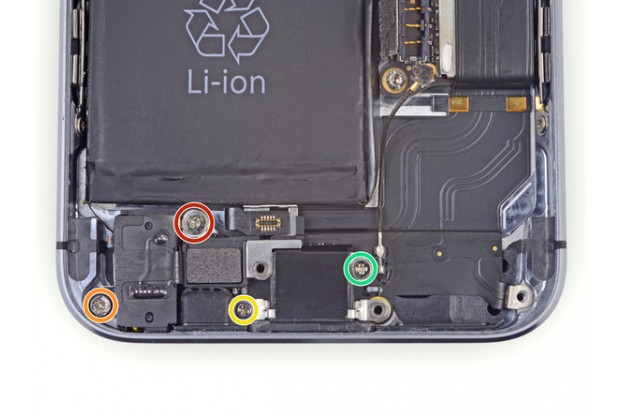

Отвинтите четыре крестовых винта Phillips PH000:

•Винт Phillips 3.1 мм - 1 шт.
•Винт Phillips 2.9 мм - 1 шт.
•Винт Phillips 1.5 мм - 1 шт.
•Винт Phillips 3.4 мм - 1 шт.

Плоским концом спуджера вытащите разъем шлейфа Lightning из гнезда на материнской плате.

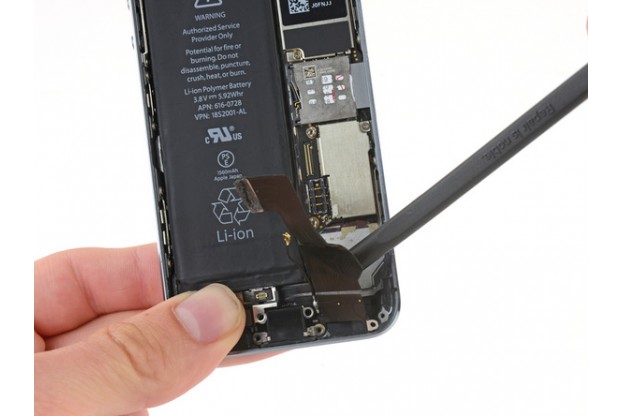

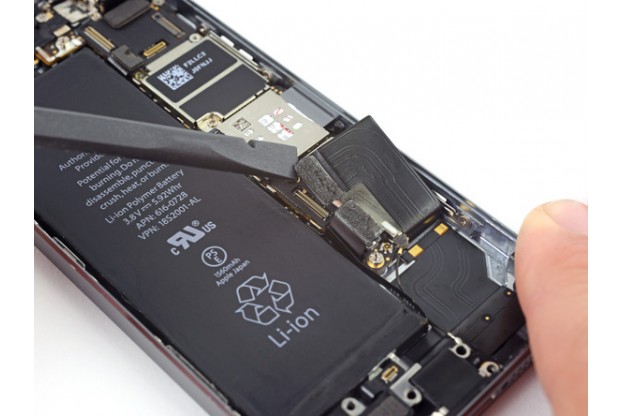

Медиатором аккуратно отделите шлейф от материнской платы, разрушая клеевой слой.

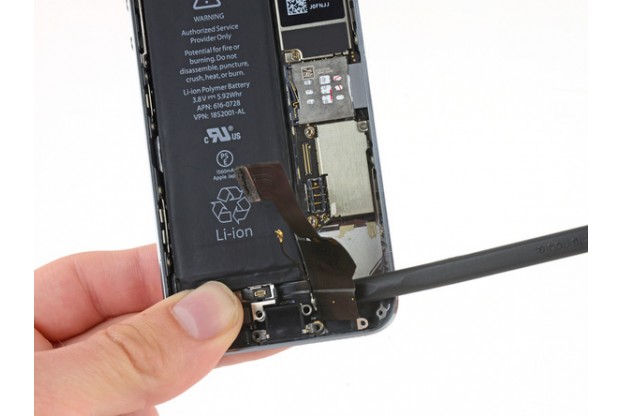

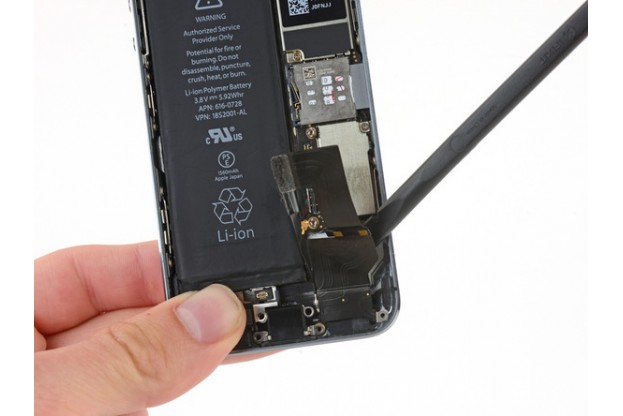

Продолжайте отделять шлейф с помощью плоского конца спуджера.

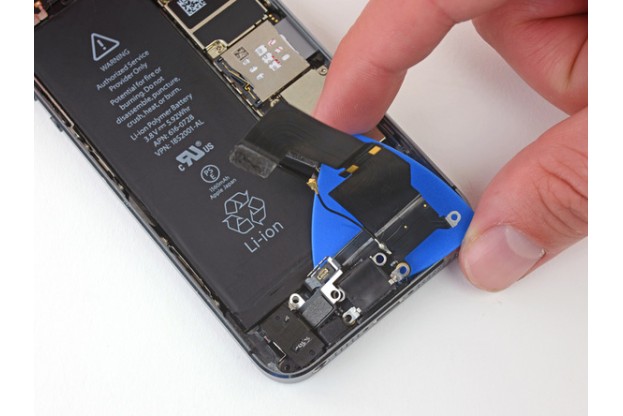

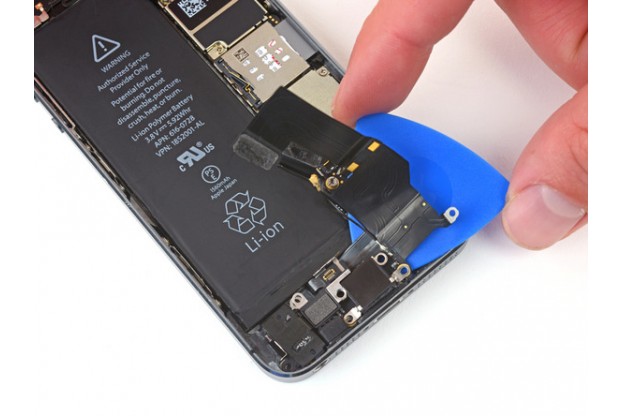

Продолжайте отделение шлейфа рт задней части корпуса медиатором.

Убедитесь, что от корпуса отделены все части сборки, включая разъем Lightning, разъем для динамика и разъем подключения кнопки Home.

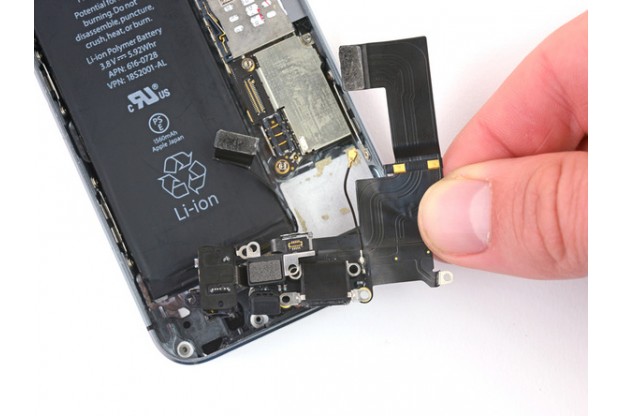

Снимите нижний шлейф в сборе.

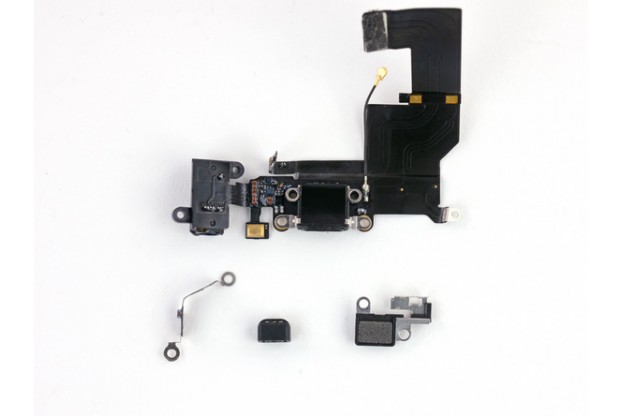

Если в заменяющем нижнем шлейфе отсутствуют некоторые компоненты, их необходимо перенести с оригинала. Обычно необходимо перенести хомут, проложенный по левому и верхнему краям разъема динамика, резиновый колпачок микрофона и защитную крышку для шлейфа кнопки Touch ID.

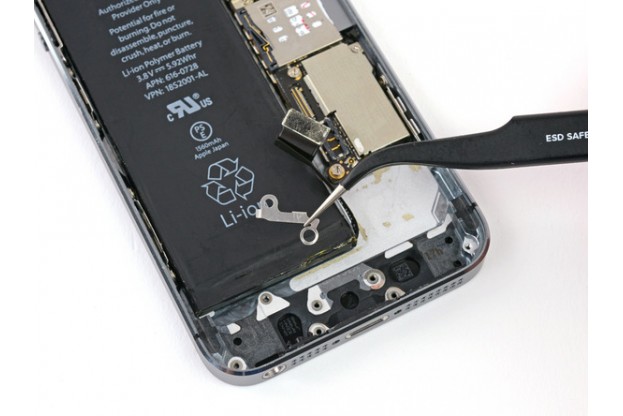

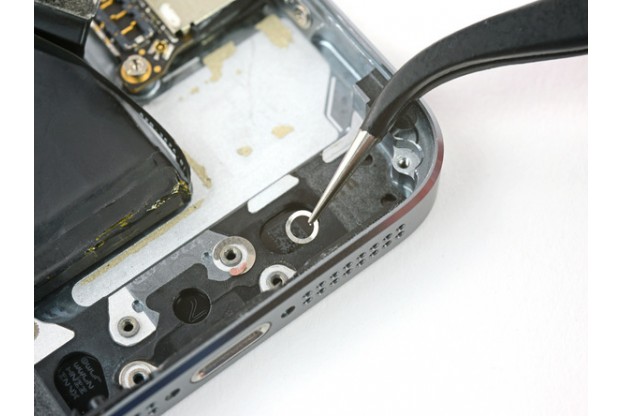

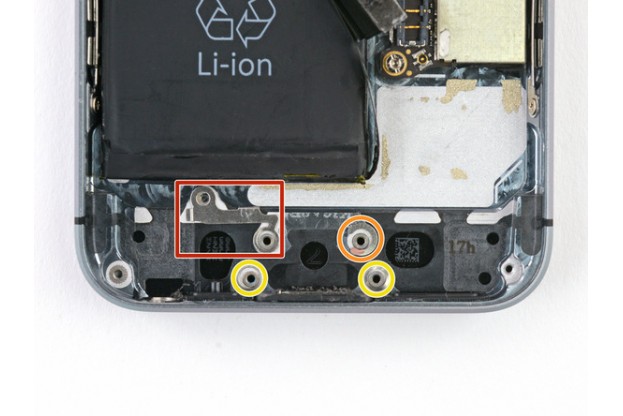

На штыревых опорах под нижним шлейфом имеется несколько прокладок, которые могут потеряться. Хотя они не оказывают существенного влияния на работу телефона, при сборке вы должны заменить их, поставив на те же места, где они стояли. Для iPhone SE они выглядят следующим образом:

•Кронштейн - 1 шт.
•С-образная шайба - 1 шт.
•Круглая шайба - 2 шт.
