Это руководство предназначено для удаления или замены неисправной материнской платы в вашем iPhone SE.

Важно, что каждая материнская плата iPhone и сенсорный идентификатор Touch ID сопоставлены на заводе, поэтому замена платы отключит Touch ID, если вы не установите заменяемую кнопку Home, которая была сопряжена с вашей новой материнской платой.

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.
Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с передней панели.

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его. Используйте острый конец спуджера, чтобы освободить крышку.
Аккуратно удалите ее с помощью пинцета.

Во время обратной сборки вам нужно будет переустановить крышку кабеля Touch ID. Ее верхняя часть должна войти в зазор между батареей и разъемом кабеля Touch ID, а передняя часть - зафиксироваться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Пинцетом снимите металлическую крышку разъема батареи.

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Пинцетом снимите прижимную планку коннектора дисплея.

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ - отключить и снова подключить аккумулятор.

Отсоедините разъем шлейфа тач-скрина.

Отделите переднюю панель в сборе от задней части корпуса.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Это может потребовать значительного усилия.

Извлеките лоток SIM-карты из iPhone.

При обратной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.

Плоским концом спуджера аккуратно вытащите разъем шлейфа кнопок из гнезда на материнской плате.

Плоским концом спуджера вытащите разъем нижнего шлейфа из гнезда на материнской плате.

Сдвиньте шлейф с материнской платы.

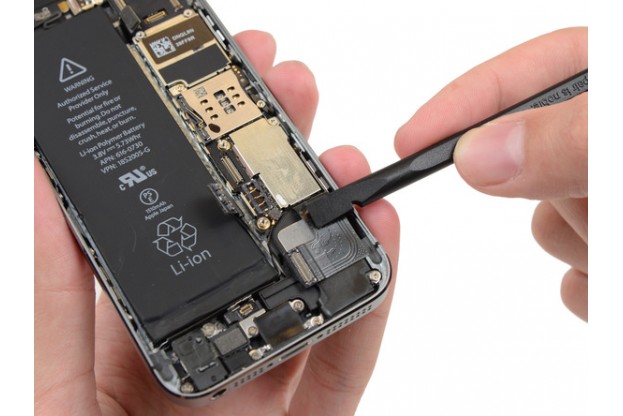

Острым концом спуджера вытащите антенный кабель из гнезда на материнской плате.

Плоским концом спуджера вытащите разъем шлейфа основной задней камеры из гнезда на материнской плате.

Пинцетом аккуратно удалите ленту, закрывающую защитную планку вспышки камеры.

Удалите следующие винты, крепящие материнскую плату:

•Винт Phillips РН000 2.4 мм, удерживающий небольшой металлический контакт под пластиковым кронштейном материнской платы.
•Винт Phillips РН000 2.3 мм - 2 шт.
•Резьбовой винт StandOff 2.8 мм - 4 шт.

Для выкручивания винтов StandOff используйте прецизионную шлицевую отвертку.

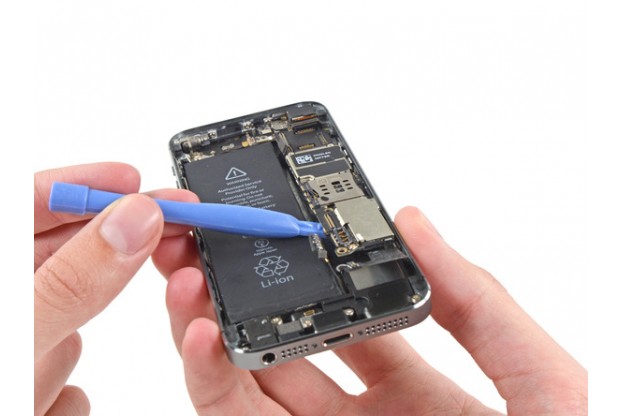

Плоским концом спуджера приподнимите материнскую плату настолько, чтобы ее можно было ухватить пальцами.

Немного отодвиньте материнскую плату книзу от основной задней камеры.

Не пытайтесь вытащить ее полностью, так как к ней еще подключен антенный шлейф.

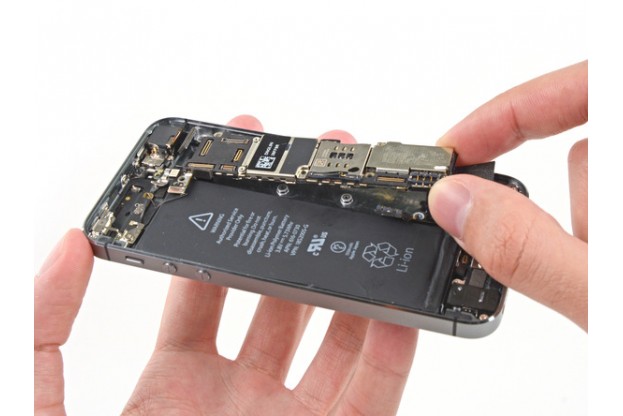

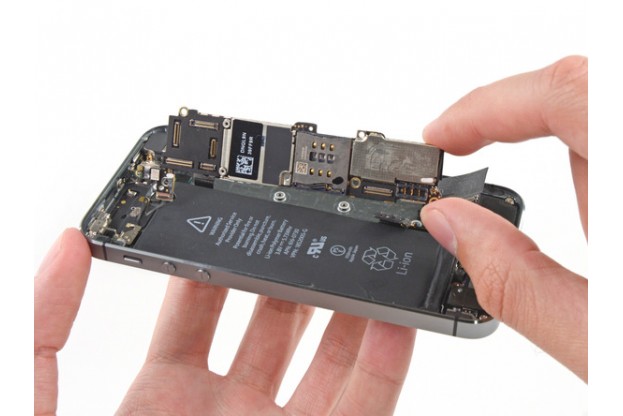

Переверните материнскую плату от края телефона в сторону аккумулятора, как будто вы поворачиваете книжную страницу.

Плоским концом спуджера отсоедините разъем антенного шлейфа на задней панели материнской платы.

Удалите материнскую плату.

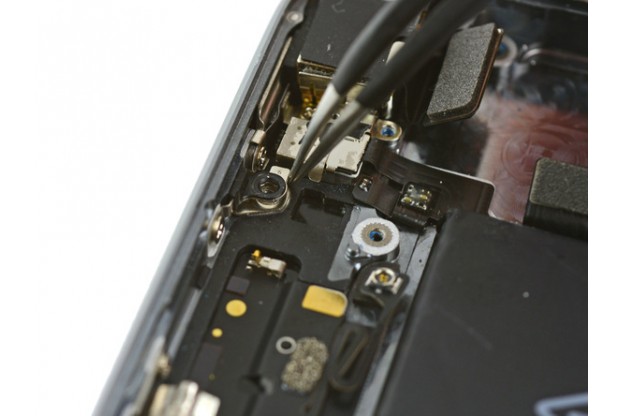

После этого освободится фигурная металлическая шайба рядом с задней камерой.

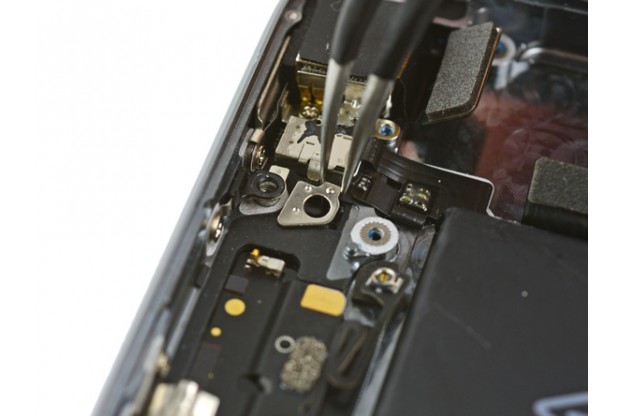

Поскольку она очень мала и ее легко потерять, лучше ее удалить пинцетом и отложить до момента начала сборки устройства.

При сборке сориентируйте шайбу так, чтобы ее маленький кронштейн был справа, а длинный плоский край был обращен к верхней части телефона.
