Используйте это руководство для удаления крышек кнопок Mute и регулировки громкости с вашего iPhone SE. Это руководство не по замене шлейфов кнопок, а только самих крышек кнопок в случае их износа или утраты.

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.
Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с передней панели.

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его. Используйте острый конец спуджера, чтобы освободить крышку.
Аккуратно удалите ее с помощью пинцета.

Во время обратной сборки вам нужно будет переустановить крышку кабеля Touch ID. Ее верхняя часть должна войти в зазор между батареей и разъемом кабеля Touch ID, а передняя часть - зафиксироваться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Пинцетом снимите металлическую крышку разъема батареи.

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Пинцетом снимите прижимную планку коннектора дисплея.

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ - отключить и снова подключить аккумулятор.

Отсоедините разъем шлейфа тач-скрина.

Отделите переднюю панель в сборе от задней части корпуса.

Приготовьте iOpener и приложите его к нижней части корпуса iPhone. Можно использовать и обычный фен. Это делается для того, чтобы смягчить клеящие полоски аккумулятора и сделать их более гибкими, иначе они могут порваться, когда вы их будете вытягивать.

Острый конец спуджера вставьте между батареей и гнездом для наушников, чтобы развернуть конец клеевой полоски аккумулятора.

Пинцетом оттяните концы клеевых полос от батареи.

Ножницами разделите основание клеевой полосы.

Во время процедуры вытягивания клейких полосок старайтесь, чтобы они выходили ровно и не сминались - замятые полоски могут склеиться между собой и порваться.

Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone.

Для того, чтобы избежать ее разрыва, нужно следить, чтобы она не зацепилась за батарею или другие компоненты.

Тяните полоску с постоянным усилием, пока она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°.

В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.

Те же действия повторите для второй полоски, рукой удерживая батарею на месте.

Если обе клейкие полоски удалены, пропустите следующий шаг.

Если одна из них порвалась и осталась под батареей, перейдите к шагу 27.

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей.

Не вставляйте карту (медиатор) с правой стороны (стороны материнской платы), иначе Вы можете повредить ее.

Не вставляйте карту (медиатор) в районе верхнего края батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости.

Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию.

Не используйте острые предметы, чтобы не повредить батарею.

Вытащите батарею из задней части корпуса.

Для предотвращения проблем и облегчения поиска неисправностей после установки новой батареи выполните следующее:
Нажмите кнопку Home.
Удерживая ее нажатой, нажмите и удерживайте 10 сек (до появления на экране логотипа Apple) кнопку отключения.

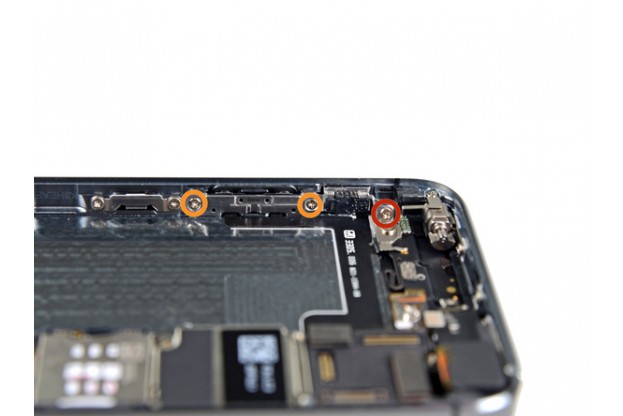

Отвинтите три крестовых винта Phillips PH000, крепящих крышки кнопки регулировки громкости и кнопки Mute на торце задней части корпуса:

•Винт Phillips 1.9 мм - 1 шт.
•Винт Phillips 1.6 мм - 2 шт.

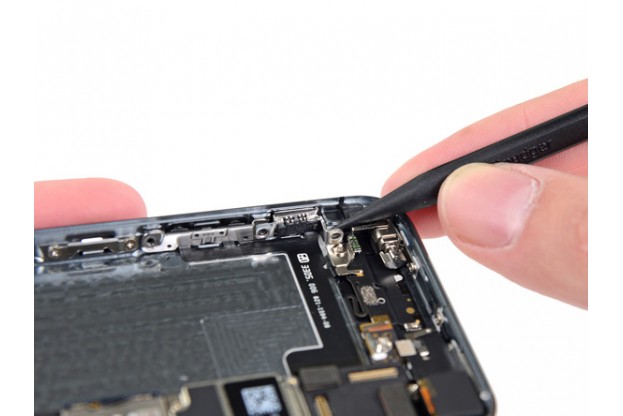

Острым концом спуджера аккуратно вытащите крышку переключателя Mute со стороны корпуса.

Вытащите переключатель Mute из гнезда между его крышкой и корпусом.

При обратной сборке красная линия должна быть в верхней части кнопки. Вырез в задней части кнопки Mute должен находиться в положении, чтобы сопрягаться с механическим выключателем на шлейфе.

Острым концом спуджера аккуратно вытащите крышку кнопки регулировки громкости со стороны задней части корпуса.

Пинцетом удалите кнопки регулировки громкости.

При обратной сборке убедитесь, что кнопка «+» находится в отверстии, ближайшем к переключателю Mute.
