Не удалось сделать снимок на фронтальную камеру вашего iPhone? Возможно, пришла пора ее замены. Руководствуясь этой инструкцией, вы сможете сами заменить весь узел датчика фронтальной камеры, включая датчик освещенности и микрофон.

Фронтальная камера и шлейф полностью совместимы с частями iPhone 5s.

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.
Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с передней панели.

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его. Используйте острый конец спуджера, чтобы освободить крышку.
Аккуратно удалите ее с помощью пинцета.

Во время обратной сборки вам нужно будет переустановить крышку кабеля Touch ID. Ее верхняя часть должна войти в зазор между батареей и разъемом кабеля Touch ID, а передняя часть - зафиксироваться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Пинцетом снимите металлическую крышку разъема батареи.

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Пинцетом снимите прижимную планку коннектора дисплея.

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ - отключить и снова подключить аккумулятор.

Отсоедините разъем шлейфа тач-скрина.

Отделите переднюю панель в сборе от задней части корпуса.

Отвинтите два крестовых винта Phillips PH000, крепящих защитную планку верхнего динамика:

•Винт Phillips 4.0 мм - 1 шт.
•Винт Phillips 2.3 мм - 1 шт.

Внимание: не перепутайте винты при обратной сборке! Это может привести к серьезному повреждению ЖК-дисплея.

Возьмите телефон как показано на рисунке - кнопкой Home наверху и динамиком внизу.

Аккуратно освободите зажим в левом нижнем углу защитной планки из углубления на передней панели. Не применяйте чрезмерных усилий, так как защитная планка очень хрупкая и хорошо поддается.

С помощью пинцета сдвиньте планку влево, чтобы отсоединить ее.

Пинцетом удалите защитную планку с дисплея.

Пинцетом аккуратно извлеките верхний слуховой динамик.
При этом старайтесь не касаться золотистых контактов на передней панели пальцами, т. к. жировые отпечатки могут нарушить нормальный контакт.

При обратной сборке проще всего установить динамик и вместе с защитной планкой:

Расположите защитную планку над динамиком, чтобы он плотно прилегал к ее корпусу.

Задвиньте левый зажим планки в выемку над верхним левым углом фронтальной камеры.

Поверните защитную планку так, чтобы она лежала на корпусе, точно совпадая с двумя отверстиями для винтов. Поставьте планку на место, чтобы крючок на правой стороне планки защелкнулся на своем месте на дисплее.

Фронтальная камера и сенсорный шлейф прикреплены к дисплею клеевым слоем. Для его размягчения используйте iOpener, наложив его на верхнюю часть телефона, или фен.

Используя тупой кончик пинцета или металлический спуджер, осторожно приподнимите шлейф верхнего динамика, чтобы освободить от клея расположенную под ним камеру и датчик приближения.

Приподнимайте под золотистыми контактами верхнего динамика, иначе можно повредить сенсоры и микрочипы.

Острым концом спуджера поднимите датчик освещенности и датчик приближения из их выемки в сборке дисплея.

Для нормального функционирования датчика приближения имеется небольшой квадратный держатель.

При замене датчика приближения убедитесь, что держатель прикреплен к задней части дисплея. Если он соскользнет со старого датчика, используйте каплю клея, чтобы снова прикрепить его к задней части дисплея.

Плоским концом спуджера аккуратно отожмите переднюю часть камеры от сборки дисплея.

Если вы снова поставите обратно ту же пластину экрана на новый дисплей, нет необходимости снимать шлейф экрана ЖК-дисплея. Пропустите этот шаг.

Осторожно отсоедините шлейф от панели ЖК-экрана, чтобы снять его с дисплея.

Соблюдайте осторожность, чтобы не захватать кабель тач-скрина при отжатии передней камеры и кабеля датчика.

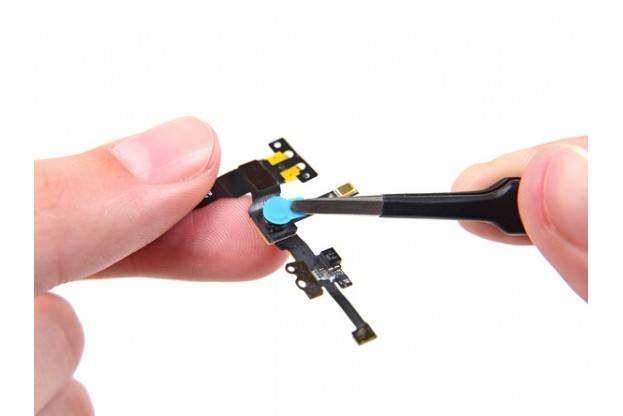

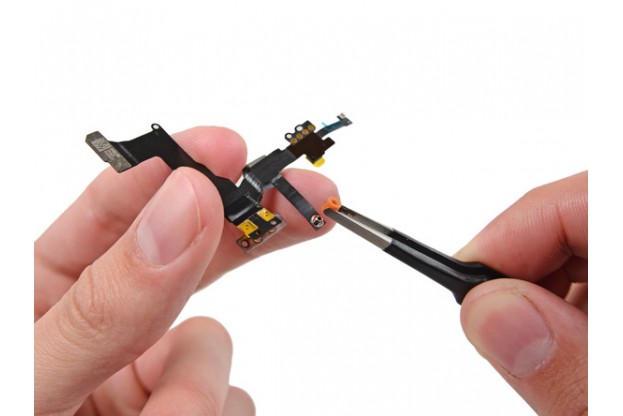

Аккуратно пинцетом удалите все пластиковые предохраняющие втулки с микрофона на шлейфе датчика.

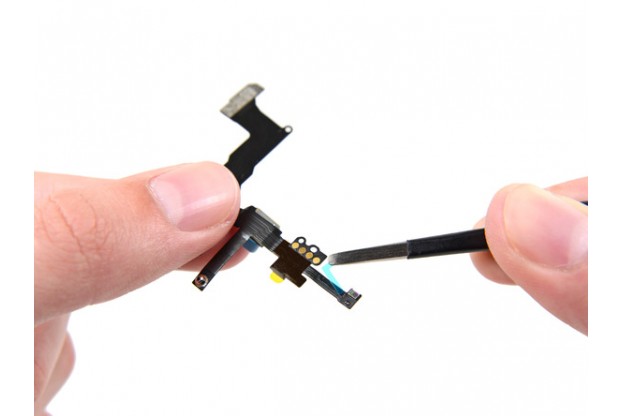

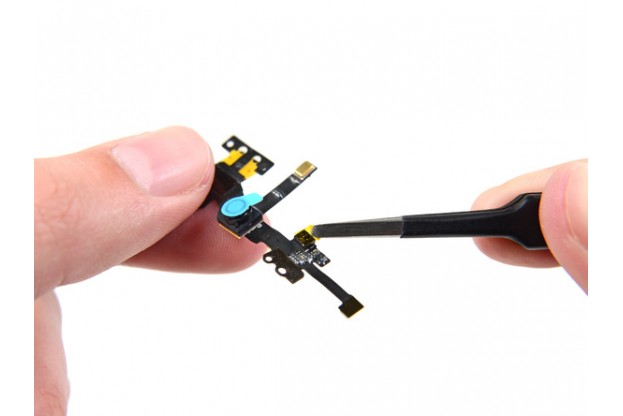

Пинцетом удалите все прозрачные защитные подкладки с датчика освещенности, шлейфа и передней камеры.

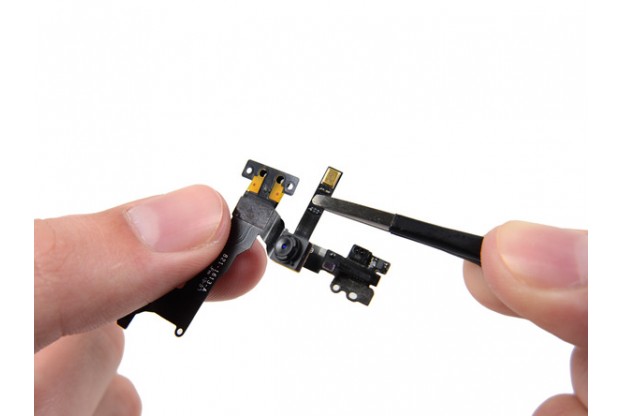

Для подгонки и правильного размещения компонентов при обратной сборке используйте пинцет, чтобы сложить микрофонную часть шлейфа так, чтобы золотая часть была внутри, а серебряная - сверху.
