Замена фронтальной камеры и датчика приближения iPhone 7 Plus

iPhone 7 Plus

Model: A1661, A1784, A1785, A1786

iPhone 7 получил свое логичное продолжение - iPhone 7 Plus. Широкоэкранный тачскрин со светодиодной подсветкой с разрешением 1920х1080,  две задние камеры по 12 Мп с 10-кратным цифровым зумом и фронтальная камера 7 Мп, 4-ядерный процессор. Объем оперативной памяти целых 3 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей. Размеры смартфона 158,2 × 77,9 × 7,3 мм.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
0 - Введение
0

Введение

Вышла из строя фронтальная камера и друзья больше не получают ваши селфи? Не беда. Заменить камеру на новую можно самостоятельно, следуя этой инструкции.

Имейте в виду, что камера является частью большого узла, в который входят микрофон и датчик приближения, все это заменяется как единое целое.
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Будьте особенно внимательны, чтобы не подвергать iPhone воздействию жидкостей после завершения ремонта.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.
2 - Шаг 2 - Открытие телефона
2

Шаг 2 - Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.

Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.
3 - Шаг 3 - Открытие телефона
3 - Шаг 3 - Открытие телефона 3 - Шаг 3 - Открытие телефона
3

Шаг 3 - Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.
4 - Шаг 4 - Открытие телефона
4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона
4

Шаг 4 - Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.

Вставьте плоский конец спуджера в зазор.

Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.
5 - Шаг 5 - Открытие телефона
5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона
5

Шаг 5 - Открытие телефона

Ведите плоский конец спуджера вдоль нижнего края iPhone.

Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.

Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.
6 - Шаг 6 - Открытие телефона
6 - Шаг 6 - Открытие телефона 6 - Шаг 6 - Открытие телефона
6

Шаг 6 - Открытие телефона

Вытащите спуджер с левой стороны смартфона и вставьте его плоский конец в зазор на правом нижнем краю.

Двигайте спуджер до конца верхнего правого края смартфона, придерживая при этом дисплей на месте.
7 - Шаг 7 - Открытие телефона
7 - Шаг 7 - Открытие телефона 7 - Шаг 7 - Открытие телефона
7

Шаг 7 - Открытие телефона

Потяните присоску, чтобы приподнять дисплей и открыть iPhone.

Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.
8 - Шаг 8 - Открытие телефона
8 - Шаг 8 - Открытие телефона 8 - Шаг 8 - Открытие телефона
8

Шаг 8 - Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.
9 - Шаг 9 - Открытие телефона
9 - Шаг 9 - Открытие телефона 9 - Шаг 9 - Открытие телефона
9

Шаг 9 - Открытие телефона

Вставьте медиатор в зазор в верхней часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.

Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.
10 - Шаг 10 - Открытие телефона
10 - Шаг 10 - Открытие телефона 10 - Шаг 10 - Открытие телефона 10 - Шаг 10 - Открытие телефона
10

Шаг 10 - Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.

Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Завершив этот этап, вы можете положить телефон на ровную поверхность как открытую книгу.
11 - Шаг 11 - Отключение батареи
11

Шаг 11 - Отключение батареи

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих прижимную планку дисплейного шлейфа к материнской плате:

Винт Tri-point 1.2 мм - 3 шт.
Винт Tri-point 2.6 мм - 1 шт.
12 - Шаг 12 - Отключение батареи
12 - Шаг 12 - Отключение батареи 12 - Шаг 12 - Отключение батареи
12

Шаг 12 - Отключение батареи

Пинцетом снимите прижимную планку дисплейного шлейфа.
13 - Шаг 13 - Отключение батареи
13 - Шаг 13 - Отключение батареи 13 - Шаг 13 - Отключение батареи 13 - Шаг 13 - Отключение батареи
13

Шаг 13 - Отключение батареи

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.
14 - Шаг 14 - Снятие лицевой панели
14 - Шаг 14 - Снятие лицевой панели 14 - Шаг 14 - Снятие лицевой панели 14 - Шаг 14 - Снятие лицевой панели
14

Шаг 14 - Снятие лицевой панели

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.

При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.

Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.
15 - Шаг 15 - Снятие лицевой панели
15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели
15

Шаг 15 - Снятие лицевой панели

Удалите три трехлепестковых винта Tri-point Y000, крепящих прижимную планку шлейфа тачскрина:

Винт Tri-point 1.3 мм - 1 шт.
Винт Tri-point 1.0 мм - 2 шт.

Пинцетом снимите прижимную планку.
16 - Шаг 16 - Снятие лицевой панели
16 - Шаг 16 - Снятие лицевой панели 16 - Шаг 16 - Снятие лицевой панели
16

Шаг 16 - Снятие лицевой панели

Отсоедините шлейф тачскрина от гнезда на материнской плате.

Желательно подключить шлейф обратно с первой попытки, чтобы избежать риска его чрезмерного изгиба и повреждения.
17 - Шаг 17 - Снятие лицевой панели
17

Шаг 17 - Снятие лицевой панели

Снимите дисплей в сборе.
18 - Шаг 18 - Слуховой динамик
18

Шаг 18 - Слуховой динамик

Отвинтите пять крестовых винтов Phillips PH000, крепящих крышку верхнего динамика:

Винт Phillips 1.8 мм - 2 шт.
Винт Phillips 2.3 мм - 1 шт.
Винт Phillips 2.4 мм - 1 шт.
Винт Phillips 2.8 мм - 1 шт..
19 - Шаг 19 - Слуховой динамик
19

Шаг 19 - Слуховой динамик

Пинцетом снимите крышку верхнего слухового динамика.
20 - Шаг 20 - Слуховой динамик
20 - Шаг 20 - Слуховой динамик 20 - Шаг 20 - Слуховой динамик 20 - Шаг 20 - Слуховой динамик
20

Шаг 20 - Слуховой динамик

Плоским концом спуджера вытащите фронтальную камеру из гнезда в корпусе.

Аккуратно отогните шлейф камеры в сторону, чтобы очистить путь к находящемуся под ним верхнему динамику.
21 - Шаг 21 - Слуховой динамик
21

Шаг 21 - Слуховой динамик

Пинцетом извлеките верхний слуховой динамик.
22 - Шаг 22 - Фронтальная камера
22 - Шаг 22 - Фронтальная камера 22 - Шаг 22 - Фронтальная камера
22

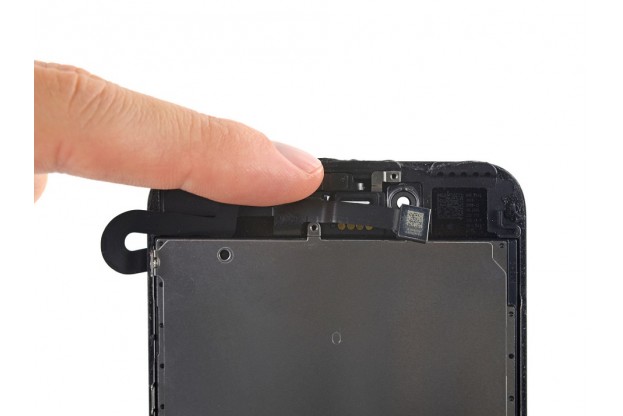

Шаг 22 - Фронтальная камера

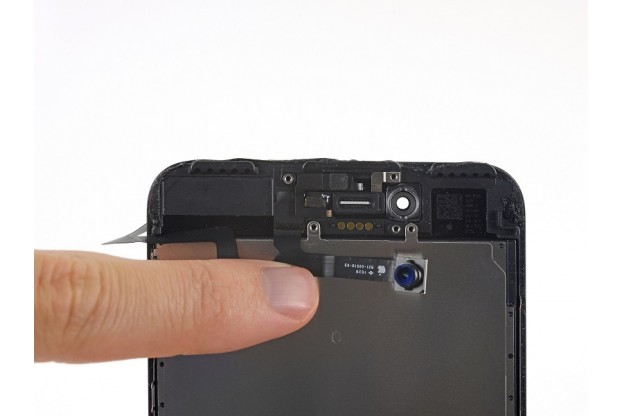

Аккуратно сместите камеру и прикрепленный к ней шлейф к нижней части iPhone, чтобы обеспечить доступ к компонентам внизу.
23 - Шаг 23 - Фронтальная камера
23 - Шаг 23 - Фронтальная камера 23 - Шаг 23 - Фронтальная камера
23

Шаг 23 - Фронтальная камера

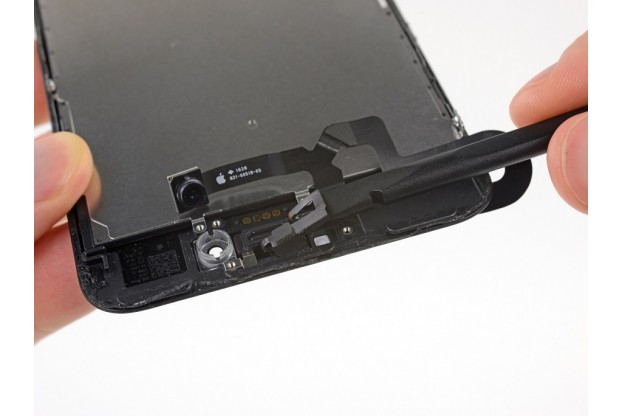

Плоским концом спуджера сдвиньте спусковой механизм камеры под шлейфом датчика приближения и выньте датчик из его корпуса.
24 - Шаг 24 - Фронтальная камера
24 - Шаг 24 - Фронтальная камера 24 - Шаг 24 - Фронтальная камера 24 - Шаг 24 - Фронтальная камера
24

Шаг 24 - Фронтальная камера

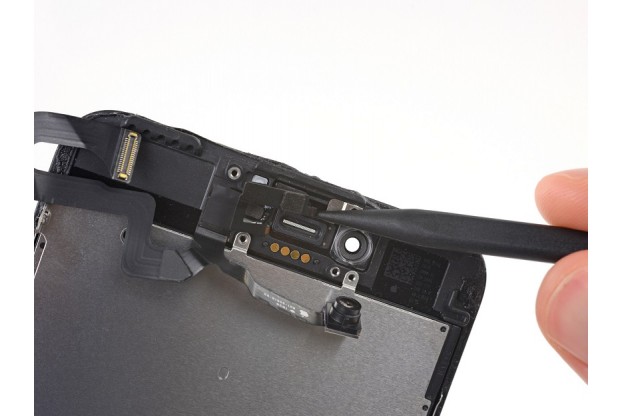

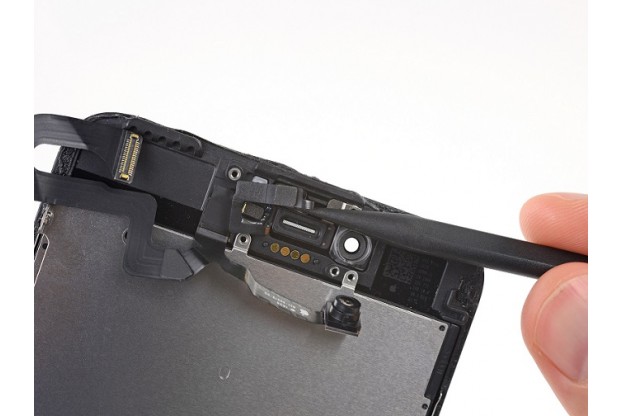

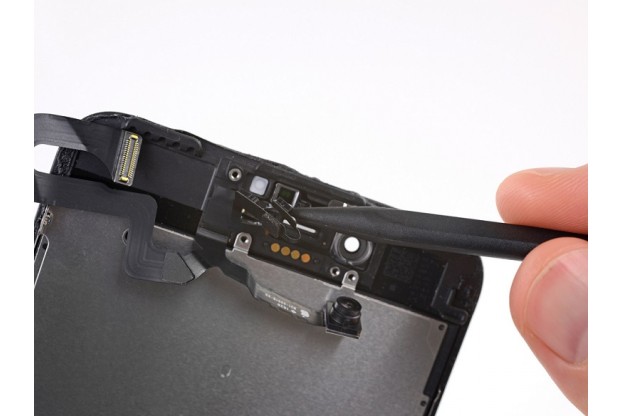

Острый конец спуджера поместите под гибкий шлейф датчика внешнего приближения и выньте датчик из корпуса.
25 - Шаг 25 - Фронтальная камера
25 - Шаг 25 - Фронтальная камера 25 - Шаг 25 - Фронтальная камера
25

Шаг 25 - Фронтальная камера

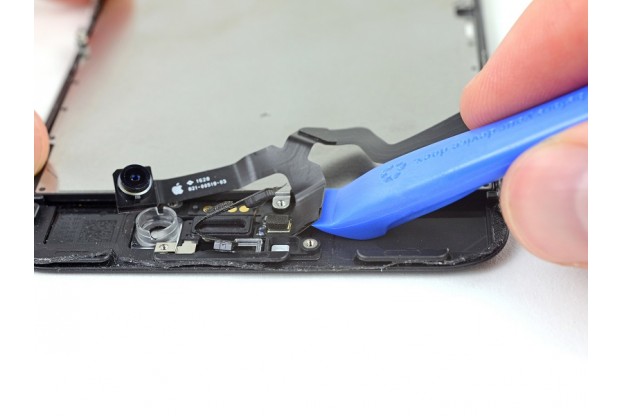

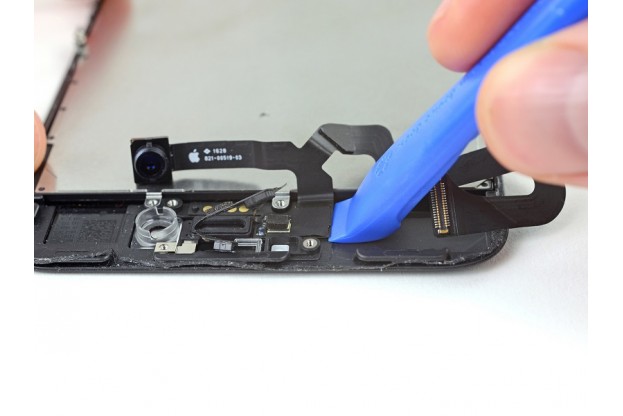

Плоский конец спуджера вставьте под гибкий шлейф камеры на противоположной стороне от самой камеры.

При необходимости повторно нагрейте верхнюю часть дисплея с помощью iOpener или фена, чтобы смягчить клей, держащий шлейф.

Отделите спуджером край шлейфа от задней части дисплея.
26 - Шаг 26 - Фронтальная камера
26 - Шаг 26 - Фронтальная камера 26 - Шаг 26 - Фронтальная камера 26 - Шаг 26 - Фронтальная камера
26

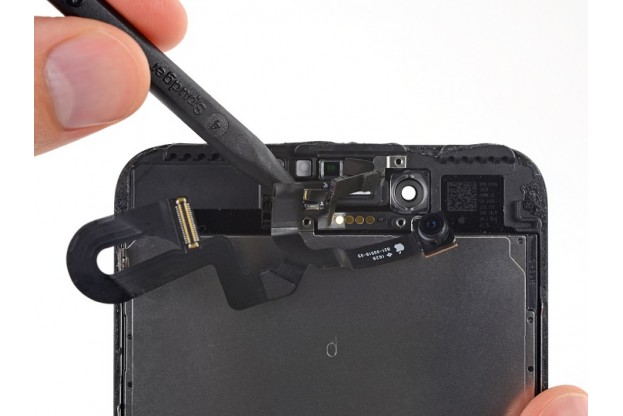

Шаг 26 - Фронтальная камера

Вставьте острый конец спуджера под ту же часть шлейфа, которую вы отделили на предыдущем шаге.

Продолжайте отделять оставшуюся часть шлейфа, ведя спуджер по кругу вдоль золотистых контактов верхнего динамика.
27 - Шаг 27 - Фронтальная камера
27

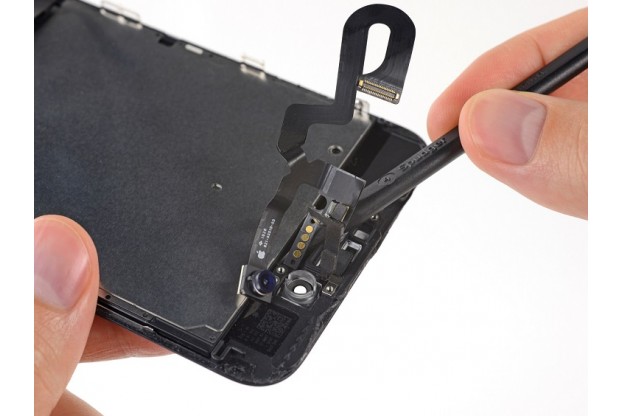

Шаг 27 - Фронтальная камера

Продолжайте движение спуджера, до полного отделения всего шлейфа от задней части дисплея.
28 - Шаг 28 - Фронтальная камера
28

Шаг 28 - Фронтальная камера

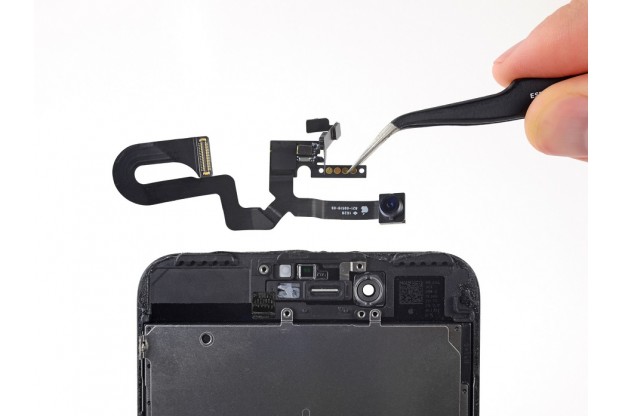

Пинцетом удалите фронтальную камеру с датчиком приближения в сборе.

При сборке телефона действуйте согласно этой инструкции в обратном порядке.
