Замена дисплея и кнопки Home на iPhone 7 Plus

iPhone 7 Plus

Model: A1661, A1784, A1785, A1786

iPhone 7 получил свое логичное продолжение - iPhone 7 Plus. Широкоэкранный тачскрин со светодиодной подсветкой с разрешением 1920х1080,  две задние камеры по 12 Мп с 10-кратным цифровым зумом и фронтальная камера 7 Мп, 4-ядерный процессор. Объем оперативной памяти целых 3 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей. Размеры смартфона 158,2 × 77,9 × 7,3 мм.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
0 - Введение
0

Введение

Руководство по установке нового дисплея в сборе, когда он поставляется с фронтальной камерой, сенсорной панелью и экраном EMI. Если это так, удалите старый дисплей и не забудьте перенести кнопку Home с Touch ID сенсором на новый дисплей.

Если на дисплее замены отсутствуют перечисленные компоненты, вы должны самостоятельно перенести их на новую переднюю панель.

В обоих случаях "родная" кнопка Home с Touch ID сенсором должна быть перенесена на новый дисплей, чтобы функционировала функция Touch ID.
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Будьте особенно внимательны, чтобы не подвергать iPhone воздействию жидкостей после завершения ремонта.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.
2 - Шаг 2 - Открытие телефона
2

Шаг 2 - Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.

Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.
3 - Шаг 3 - Открытие телефона
3 - Шаг 3 - Открытие телефона 3 - Шаг 3 - Открытие телефона
3

Шаг 3 - Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.
4 - Шаг 4 - Открытие телефона
4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона
4

Шаг 4 - Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.

Вставьте плоский конец спуджера в зазор.

Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.
5 - Шаг 5 - Открытие телефона
5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона
5

Шаг 5 - Открытие телефона

Ведите плоский конец спуджера вдоль нижнего края iPhone.

Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.

Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.
6 - Шаг 6 - Открытие телефона
6 - Шаг 6 - Открытие телефона 6 - Шаг 6 - Открытие телефона
6

Шаг 6 - Открытие телефона

Вытащите спуджер с левой стороны смартфона и вставьте его плоский конец в зазор на правом нижнем краю.

Двигайте спуджер до конца верхнего правого края смартфона, придерживая при этом дисплей на месте.
7 - Шаг 7 - Открытие телефона
7 - Шаг 7 - Открытие телефона 7 - Шаг 7 - Открытие телефона
7

Шаг 7 - Открытие телефона

Потяните присоску, чтобы приподнять дисплей и открыть iPhone.

Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.
8 - Шаг 8 - Открытие телефона
8 - Шаг 8 - Открытие телефона 8 - Шаг 8 - Открытие телефона
8

Шаг 8 - Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.
9 - Шаг 9 - Открытие телефона
9 - Шаг 9 - Открытие телефона 9 - Шаг 9 - Открытие телефона
9

Шаг 9 - Открытие телефона

Вставьте медиатор в зазор в верхней часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.

Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.
10 - Шаг 10 - Открытие телефона
10 - Шаг 10 - Открытие телефона 10 - Шаг 10 - Открытие телефона 10 - Шаг 10 - Открытие телефона
10

Шаг 10 - Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.

Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Завершив этот этап, вы можете положить телефон на ровную поверхность как открытую книгу.
11 - Шаг 11 - Отключение батареи
11

Шаг 11 - Отключение батареи

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих прижимную планку дисплейного шлейфа к материнской плате:

Винт Tri-point 1.2 мм - 3 шт.
Винт Tri-point 2.6 мм - 1 шт.
12 - Шаг 12 - Отключение батареи
12 - Шаг 12 - Отключение батареи 12 - Шаг 12 - Отключение батареи
12

Шаг 12 - Отключение батареи

Пинцетом снимите прижимную планку дисплейного шлейфа.
13 - Шаг 13 - Отключение батареи
13 - Шаг 13 - Отключение батареи 13 - Шаг 13 - Отключение батареи 13 - Шаг 13 - Отключение батареи
13

Шаг 13 - Отключение батареи

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.
14 - Шаг 14 - Снятие лицевой панели
14 - Шаг 14 - Снятие лицевой панели 14 - Шаг 14 - Снятие лицевой панели 14 - Шаг 14 - Снятие лицевой панели
14

Шаг 14 - Снятие лицевой панели

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.

При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.

Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.
15 - Шаг 15 - Снятие лицевой панели
15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели
15

Шаг 15 - Снятие лицевой панели

Удалите три трехлепестковых винта Tri-point Y000, крепящих прижимную планку шлейфа тачскрина:

Винт Tri-point 1.3 мм - 1 шт.
Винт Tri-point 1.0 мм - 2 шт.

Пинцетом снимите прижимную планку.
16 - Шаг 16 - Снятие лицевой панели
16 - Шаг 16 - Снятие лицевой панели 16 - Шаг 16 - Снятие лицевой панели
16

Шаг 16 - Снятие лицевой панели

Отсоедините шлейф тачскрина от гнезда на материнской плате.

Желательно подключить шлейф обратно с первой попытки, чтобы избежать риска его чрезмерного изгиба и повреждения.
17 - Шаг 17 - Снятие лицевой панели
17

Шаг 17 - Снятие лицевой панели

Снимите дисплей в сборе.
18 - Шаг 18 - Кнопка Home с Touch ID сенсором
18

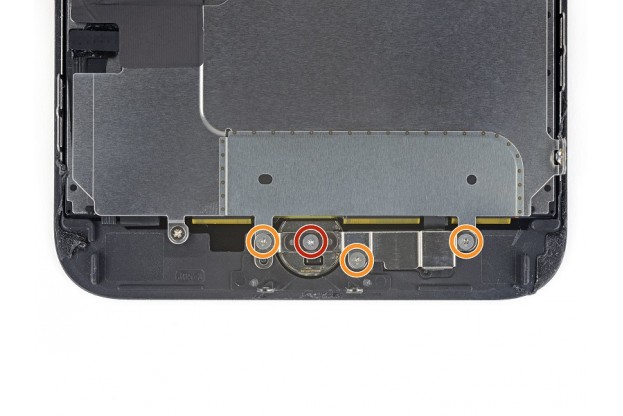

Шаг 18 - Кнопка Home с Touch ID сенсором

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих прижимную планку кнопки Home с Touch ID сенсором:

Винт Tri-point 1.1 мм - 1 шт.
Винт Tri-point 1.3 мм - 3 шт.
19 - Шаг 19 - Кнопка Home с Touch ID сенсором
19

Шаг 19 - Кнопка Home с Touch ID сенсором

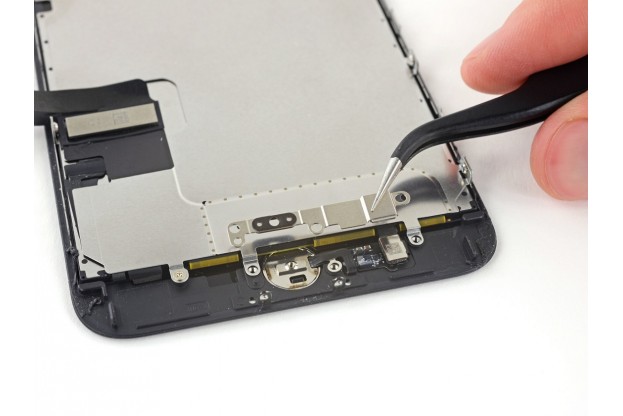

Пинцетом аккуратно снимите защитную планку Touch ID сенсора.
20 - Шаг 20 - Кнопка Home с Touch ID сенсором
20 - Шаг 20 - Кнопка Home с Touch ID сенсором 20 - Шаг 20 - Кнопка Home с Touch ID сенсором
20

Шаг 20 - Кнопка Home с Touch ID сенсором

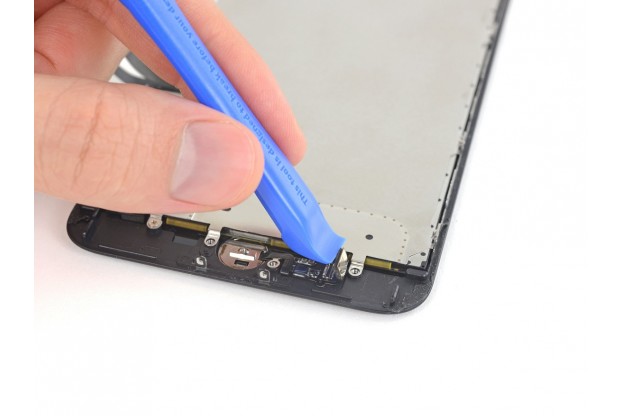

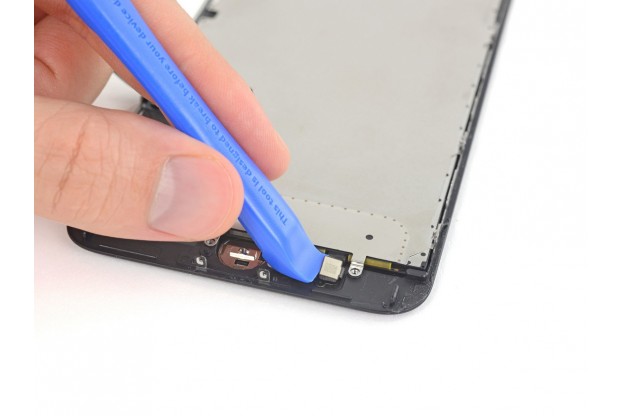

Плоским концом спуджера поднимите правый разъем, чтобы отсоединить его от гнезда на соединительном шлейфе.
21 - Шаг 21 - Кнопка Home с Touch ID сенсором
21

Шаг 21 - Кнопка Home с Touch ID сенсором

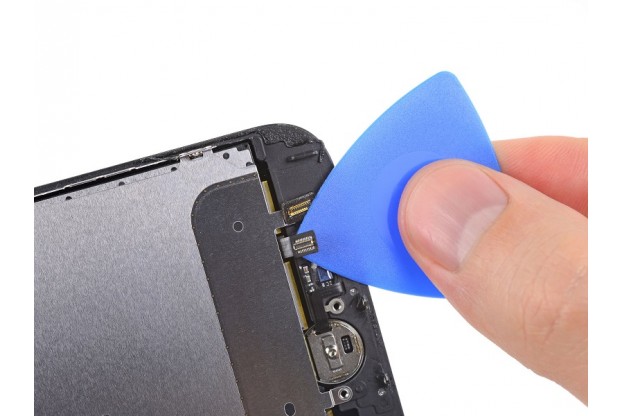

Медиатором аккуратно приподнимите разъем шлейфа кнопки Home, чтобы он не мешал при снятии шлейфа.

Не пытайтесь полностью отсоединить разъем!
22 - Шаг 22 - Кнопка Home с Touch ID сенсором
22

Шаг 22 - Кнопка Home с Touch ID сенсором

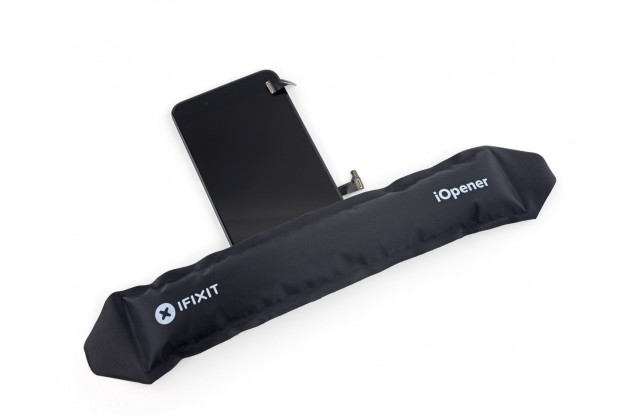

Нагрев вокруг кнопки Home и Touch ID сенсора поможет смягчить клей, удерживающий тонкий шлейф.

Переверните дисплей. Подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы смягчить клей под ним. Вместо iOpener можно использовать термофен.
23 - Шаг 23 - Кнопка Home с Touch ID сенсором
23 - Шаг 23 - Кнопка Home с Touch ID сенсором 23 - Шаг 23 - Кнопка Home с Touch ID сенсором 23 - Шаг 23 - Кнопка Home с Touch ID сенсором
23

Шаг 23 - Кнопка Home с Touch ID сенсором

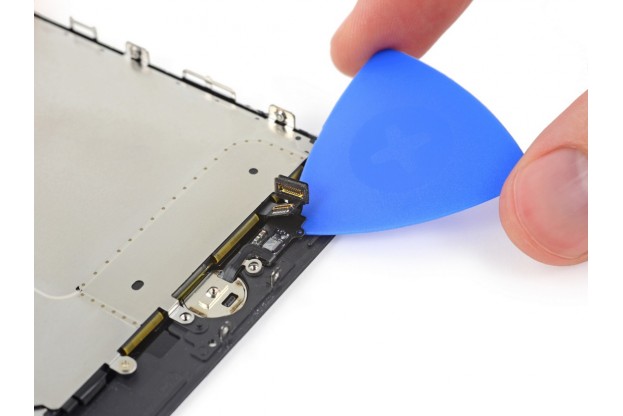

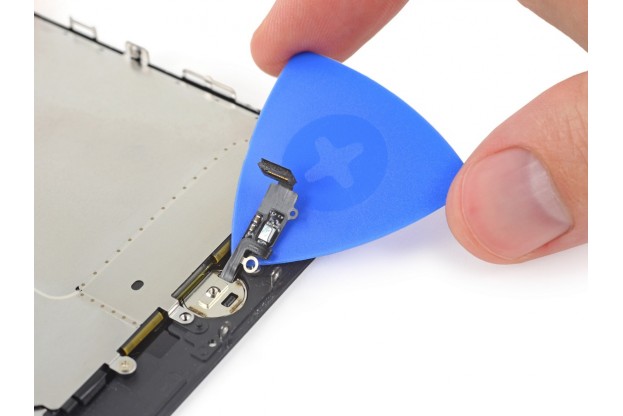

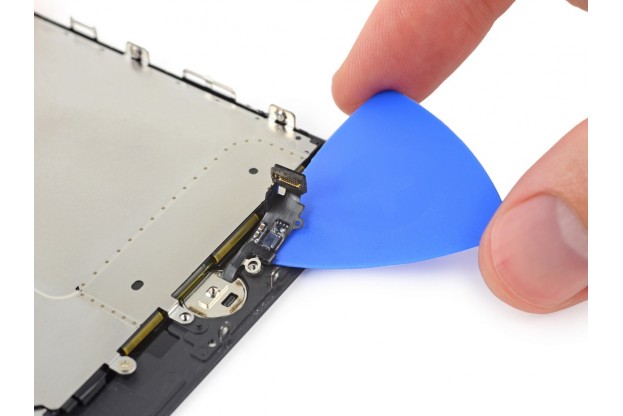

Медиатором аккуратно отделите клей, удерживающий шлейф кнопки Home и Touch ID сенсора на задней панели дисплея.
24 - Шаг 24 - Кнопка Home с Touch ID сенсором
24

Шаг 24 - Кнопка Home с Touch ID сенсором

Аккуратно извлеките кнопку Home с Touch ID сенсором.

Сборка устройства осуществляется в обратном порядке.
