Это руководство для замены неисправного шлейфа питания и кнопок регулировки громкости - сюда входят переключатели, отвечающие за громкость больше/меньше, управление выключателем питания, а также микрофон и вспышка с двойным светодиодом. Следуйте руководству, если вы хотите заменить внешнюю крышку кнопки включения питания, а также кнопки управления громкостью.

Открытие iPhone 7 приведет к повреждению водонепроницаемого уплотнения дисплея. Если вы не замените клейкие уплотнения, ваш iPhone будет функционировать нормально, но утратит влагостойкость.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.

Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.

Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.

Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.

Ведите плоский конец спуджера вдоль нижнего края iPhone.

Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.

Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.

Вставьте плоский конец спуджера в нижний правый угол устройства. Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса.

Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.

Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса.

Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.

Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.

Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.

Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку:

•Винт Tri-point 1.2 мм - 3 шт.
•Винт Tri-point 2.4 мм - 1 шт.

Пинцетом снимите основную прижимную планку.

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.

При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.

Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.

Отвинтите два крестовых винта Phillips PH000 1,3 мм, крепящих прижимную планку коннектора сенсорной панели.

Снимите прижимную планку.

Отсоедините шлейф тачскрина от гнезда на материнской плате.

Желательно подключить шлейф с первой попытки, чтобы избежать риска его излишнего изгиба и повреждения.

Снимите дисплей в сборе.

Вставьте инструмент для извлечения SIM-лотка или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Это может потребовать значительного усилия.

Извлеките SIM-лоток из iPhone.

При повторной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.

Плоским концом спуджера отсоедините разъем основной камеры заднего обзора.

Отвинтите два крестовых винта Phillips PH000, крепящих прижимную планку основной камеры к задней части корпуса:

•Винт Phillips 1.3 мм - 1 шт.
•Винт Phillips 2.5 мм - 1 шт.

Снимите прижимную планку.

Острым концом спуджера аккуратно отсоедините разъем шлейфа камеры.

Отвинтите два трехлепестковых винта Y000 1,2 мм, крепящих прижимную планку верхнего шлейфа.

Пинцетом снимите прижимную планку верхнего шлейфа.

Плоским концом спуджера отсоедините верхний разъем шлейфа.

Отвинтите четыре крестовых винта Phillips PH000, крепящих антенну Wi-Fi:

•Винт Phillips 1.2 мм - 3 шт.
•Винт Phillips 1.7 мм - 1 шт. на торце телефона

Пинцетом снимите верхнюю левую антенну.

Отвинтите два крестовых винта Phillips PH000, крепящих кронштейн:

•Винт Phillips 1.3 мм
•Винт Phillips 2.2 мм

Снимите кронштейн.

Отвинтите стопорный винт Xeno 2,2 мм с заземляющего кронштейна. Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.

При обратной сборке удобно вставить этот винт на место с помощью острого конца спуджера.

Пинцетом аккуратно отогните заземляющий кронштейн материнской платы.

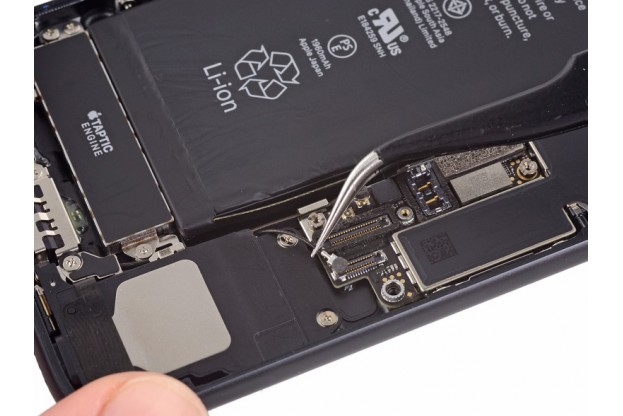

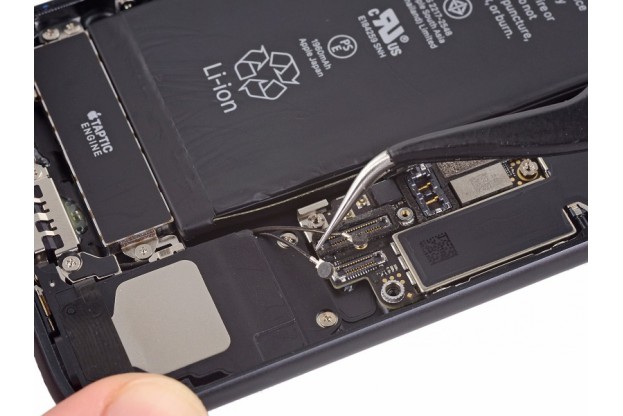

Острым концом спуджера поднимите разъемы двух антенных кабелей вверх от их гнезд на материнской плате.

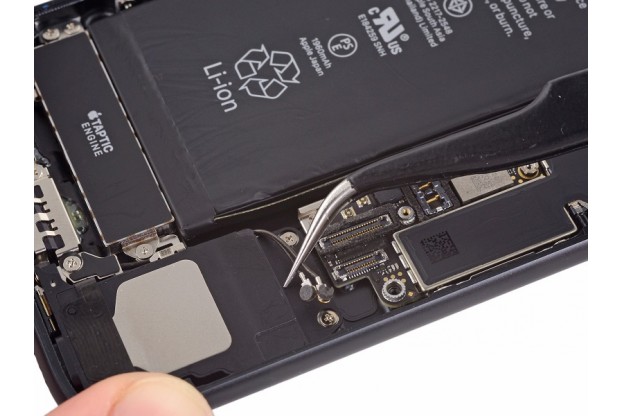

Пинцетом аккуратно отведите антенные кабели в сторону от материнской платы.

Острым концом спуджера отсоедините нижний кабельный разъем.

Отвинтите четыре крепежных винта:

•Винт Phillips PH000 1.4 мм
•Винт Xeno 2.2 мм 3 шт.

Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.

Острым концом спуджера отогните рычаг выброса SIM-карты от материнской платы.

Плоским концом спуджера аккуратно приподнимите вверх разъем батареи на материнской плате.

Если при этом чувствуете сопротивление, проверьте и убедитесь, что все шлейфы, разъемы и компоненты отсоединены от платы.

Аккуратно поднимите материнскую плату за конец разъема аккумулятора и вытащите ее из задней части корпуса, придерживая корпус iPhone рукой.

Вытаскивая плату, будьте осторожны, чтобы не зацепиться ей за различные шлейфы.

Сборка устройства осуществляется в обратном порядке.

Отвинтите два крестовых винта Phillips PH000 1,9 мм, крепящих компенсатор давления к задней части корпуса.

Пинцетом снимите компенсатор.

Плоским концом спуджера отсоедините разъем Taptic engine от гнезда на материнской плате.

Удалите три крестовых винта Phillips PH000 1,6 мм, крепящих механизм Taptic engine к задней части корпуса.

Пинцетом снимите Taptic engine.

Пинцетом с тупыми концами отогните одну из клейких полосок на нижней кромке батареи.

Таким же образом отогните вторую клейкую полоску.

Во время процедуры вытягивания клейких полосок старайтесь, чтобы они выходили ровно и не сминались - замятые полоски могут склеиться между собой и порваться.

Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone.

Для того, чтобы избежать ее разрыва, нужно следить, чтобы она не зацепилась за батарею или другие компоненты.

Тяните полоску с постоянным усилием, пока она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°.

В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.

Те же действия повторите для второй полоски, рукой удерживая батарею на месте.

Если обе клейкие полоски удалены, пропустите следующий шаг.

Если одна из них порвалась и осталась под батареей, перейдите к шагу 28.

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей.

Не вставляйте карту (медиатор) с правой стороны (стороны материнской платы), иначе Вы можете повредить ее.

Не вставляйте карту (медиатор) в районе верхнего края батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости.

Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию.

Не используйте острые предметы, чтобы не повредить батарею.

Извлеките аккумулятор из задней части корпуса.

Отвинтите пять крестовых винтов Phillips PH000:

•Винт Phillips 1.9 мм, крепящих кнопку питания, 2 шт.
•Винт Phillips 2.3 мм, крепящих кнопки регулировки громкости, 3 шт.

Отвинтите два крестовых винта Phillips PH000 3 мм:

•Винт рядом с основной камерой заднего вида
•Винт на задней части корпуса.

С внешней стороны телефона острым концом спуджера надавите на переключатель удержания внутрь телефона.

Это высвободит выключатель с прокладкой из задней части корпуса.

Пинцетом аккуратно снимите заднюю (основную) камеру.

Начиная от кнопки включения питания перемещайте медиатор для разрушения клеевого слоя, удерживающего шлейф датчика освещенности на задней части корпуса.

Заведите медиатор под шлейф датчика освещенности в направлении верхней части телефона, отделяя оставшийся клей.

Пинцетом отодвиньте шлейф датчика освещенности от края телефона, освобождая его из кронштейн винта в задней части корпуса.

Снимите датчик освещенности.

Снимите стопорный винт Xeno 2.3 мм, крепящий кронштейн вспышки к задней части корпуса.

Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.

Снимите кронштейн вспышки.

Острым концом спуджера аккуратно поднимите модуль вспышки.

Используйте острое лезвие спуджера Halberd, чтобы отделить клеевой слой, крепящий микрофон к задней части корпуса.

Аккуратно сдвиньте модуль кнопки питания от края задней части корпуса.

Ведите лезвие спуджера Halberd под кнопкой питания до конца шлейфа кнопки, чтобы отделить его от клеевого слоя на задней части корпуса.

Продолжайте движение лезвия к верхнему краю телефона.

Продолжайте перемещать лезвие под шлейфом питания и громкости.

Двигайте лезвие осторожно, убеждаясь, что кабель не поврежден во время снятия.

Проведите лезвием под частью шлейфа у кнопок регулировки громкости.

Аккуратно проведите лезвием под шлейфом ближе к нижней части телефона, отделив оставшийся клей.

Пинцетом снимите шлейф кнопки включения и кнопок громкости.

Сборка устройства осуществляется в обратном порядке этой инструкции.
