Замена корпуса на iPhone 7

iPhone 7

Model: A1660, A1778, A1779, A1780

Время идет и настал час, когда вышел iPhone 7! С установкой нового процессора А10 смартфон стал еще быстрее, а благодаря новой технологии теплоотвод от процессора еще более более результативным. Объем оперативной памяти теперь целых 2 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей, однако в отличии от предыдущих моделей, дисплей защищен 2,5D стеклом. Размеры абсолютно одинаковые с iPhone 6 - 138,30x67,12x7,1 мм, а емкость аккумулятора - 3100 mAh.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
0 - Введение
0

Введение

Руководство предназначено для удаления всех компонентов из задней части корпуса iPhone. 7. В нем указано, как удалить камеру, шлейфы кнопок и сами кнопки, чтобы вы могли заменить треснувшую или изогнутую крышку смартфона.

Открытие iPhone 7 приведет к повреждению водонепроницаемого уплотнения дисплея. Если вы не замените клейкие уплотнения, ваш iPhone будет функционировать нормально, но утратит влагостойкость.
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.
2 - Шаг 2 - Открытие телефона
2

Шаг 2 - Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.

Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.
3 - Шаг 3 - Открытие телефона
3 - Шаг 3 - Открытие телефона 3 - Шаг 3 - Открытие телефона
3

Шаг 3 - Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.
4 - Шаг 4 - Открытие телефона
4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона 4 - Шаг 4 - Открытие телефона
4

Шаг 4 - Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.

Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.

Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.
5 - Шаг 5 - Открытие телефона
5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона 5 - Шаг 5 - Открытие телефона
5

Шаг 5 - Открытие телефона

Ведите плоский конец спуджера вдоль нижнего края iPhone.

Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.
6 - Шаг 6 - Открытие телефона
6 - Шаг 6 - Открытие телефона 6 - Шаг 6 - Открытие телефона 6 - Шаг 6 - Открытие телефона
6

Шаг 6 - Открытие телефона

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.

Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.
7 - Шаг 7 - Открытие телефона
7 - Шаг 7 - Открытие телефона 7 - Шаг 7 - Открытие телефона 7 - Шаг 7 - Открытие телефона
7

Шаг 7 - Открытие телефона

Вставьте плоский конец спуджера в нижний правый угол устройства. Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса.

Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.
8 - Шаг 8 - Открытие телефона
8 - Шаг 8 - Открытие телефона 8 - Шаг 8 - Открытие телефона
8

Шаг 8 - Открытие телефона

Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса.

Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.
9 - Шаг 9 - Открытие телефона
9

Шаг 9 - Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.
10 - Шаг 10 - Открытие телефона
10 - Шаг 10 - Открытие телефона 10 - Шаг 10 - Открытие телефона
10

Шаг 10 - Открытие телефона

Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.

Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.
11 - Шаг 11 - Открытие телефона
11 - Шаг 11 - Открытие телефона 11 - Шаг 11 - Открытие телефона 11 - Шаг 11 - Открытие телефона
11

Шаг 11 - Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.

Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.
12 - Шаг 12 - Открытие телефона
12

Шаг 12 - Открытие телефона

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку:

Винт Tri-point 1.2 мм - 3 шт.
Винт Tri-point 2.4 мм - 1 шт.
13 - Шаг 13 - Открытие телефона
13

Шаг 13 - Открытие телефона

Пинцетом снимите основную прижимную планку.
14 - Шаг 14 - Открытие телефона
14 - Шаг 14 - Открытие телефона 14 - Шаг 14 - Открытие телефона 14 - Шаг 14 - Открытие телефона
14

Шаг 14 - Открытие телефона

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.
15 - Шаг 15 - Снятие лицевой панели
15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели 15 - Шаг 15 - Снятие лицевой панели
15

Шаг 15 - Снятие лицевой панели

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.

При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.

Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.
16 - Шаг 16 - Снятие лицевой панели
16 - Шаг 16 - Снятие лицевой панели 16 - Шаг 16 - Снятие лицевой панели 16 - Шаг 16 - Снятие лицевой панели
16

Шаг 16 - Снятие лицевой панели

Отвинтите два крестовых винта Phillips PH000 1,3 мм, крепящих прижимную планку коннектора сенсорной панели.

Снимите прижимную планку.
17 - Шаг 17 - Снятие лицевой панели
17 - Шаг 17 - Снятие лицевой панели 17 - Шаг 17 - Снятие лицевой панели
17

Шаг 17 - Снятие лицевой панели

Отсоедините шлейф тачскрина от гнезда на материнской плате.

Желательно подключить шлейф с первой попытки, чтобы избежать риска его излишнего изгиба и повреждения.
18 - Шаг 18 - Снятие лицевой панели
18

Шаг 18 - Снятие лицевой панели

Снимите дисплей в сборе.
19 - Шаг 19 - Компенсатор давления
19

Шаг 19 - Компенсатор давления

Отвинтите два крестовых винта Phillips PH000 1,9 мм, крепящих компенсатор давления к задней части корпуса.
20 - Шаг 20 - Компенсатор давления
20 - Шаг 20 - Компенсатор давления 20 - Шаг 20 - Компенсатор давления
20

Шаг 20 - Компенсатор давления

Пинцетом снимите компенсатор.
21 - Шаг 21 - Taptic engine
21 - Шаг 21 - Taptic engine 21 - Шаг 21 - Taptic engine
21

Шаг 21 - Taptic engine

Плоским концом спуджера отсоедините разъем Taptic engine от гнезда на материнской плате.
22 - Шаг 22 - Taptic engine
22

Шаг 22 - Taptic engine

Удалите три крестовых винта Phillips PH000 1,6 мм, крепящих механизм Taptic engine к задней части корпуса.
23 - Шаг 23 - Taptic engine
23 - Шаг 23 - Taptic engine 23 - Шаг 23 - Taptic engine
23

Шаг 23 - Taptic engine

Пинцетом снимите Taptic engine.
24 - Шаг 24 - Нижний динамик
24

Шаг 24 - Нижний динамик

Отвинтите крестовый винт Phillips PH000 3.2 мм, крепящий антенну разнесения Wi-Fi к задней части корпуса.
25 - Шаг 25 - Нижний динамик
25

Шаг 25 - Нижний динамик

Отвинтите три крестовых винта Phillips PH000, крепящих динамик к задней части корпуса:

Винт Phillips 1.3 мм 2 шт.
Винт Phillips 2.0 мм 1 шт.

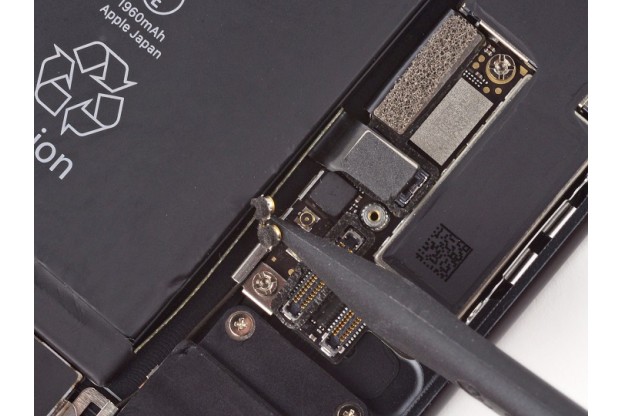

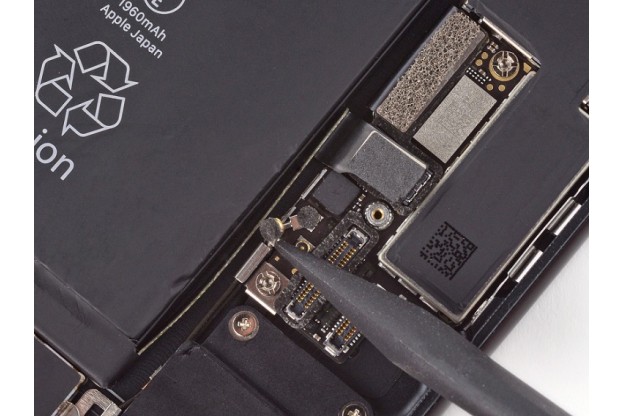

26 - Шаг 26 - Нижний динамик
26 - Шаг 26 - Нижний динамик 26 - Шаг 26 - Нижний динамик 26 - Шаг 26 - Нижний динамик
26

Шаг 26 - Нижний динамик

Острым концом спуджера поднимите вверх разъемы двух антенных кабелей от гнезд на материнской плате.

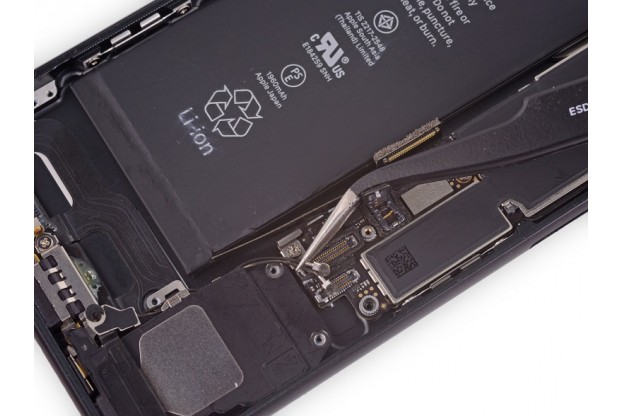

27 - Шаг 27 - Нижний динамик
27 - Шаг 27 - Нижний динамик 27 - Шаг 27 - Нижний динамик
27

Шаг 27 - Нижний динамик

Пинцетом аккуратно вытащите антенные кабели из кронштейна на материнской плате.
28 - Шаг 28 - Нижний динамик
28 - Шаг 28 - Нижний динамик 28 - Шаг 28 - Нижний динамик
28

Шаг 28 - Нижний динамик

Пинцетом аккуратно вытащите антенные кабели из зажима на динамике.

Кабель обязательно держите близко к зажиму, чтобы не повредить его.

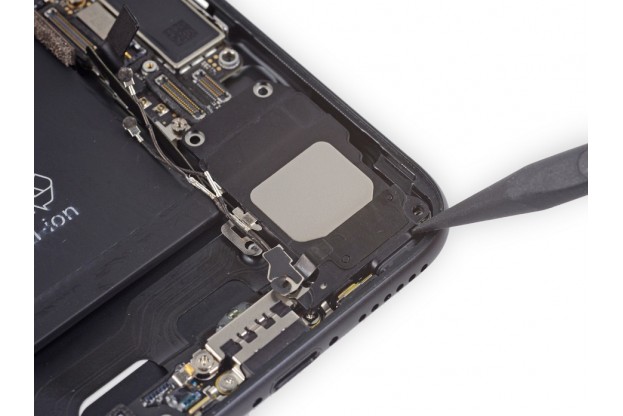

29 - Шаг 29 - Нижний динамик
29 - Шаг 29 - Нижний динамик 29 - Шаг 29 - Нижний динамик
29

Шаг 29 - Нижний динамик

Острым концом спуджера сдвиньте узел динамика в сторону материнской платы от задней части корпуса.
30 - Шаг 30 - Нижний динамик
30

Шаг 30 - Нижний динамик

Пинцетом снимите нижний динамик.
31 - Шаг 31 - SIM-лоток
31 - Шаг 31 - SIM-лоток 31 - Шаг 31 - SIM-лоток 31 - Шаг 31 - SIM-лоток
31

Шаг 31 - SIM-лоток

Вставьте инструмент для извлечения SIM-лотка или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Это может потребовать значительного усилия.

Извлеките SIM-лоток из iPhone.

При повторной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.

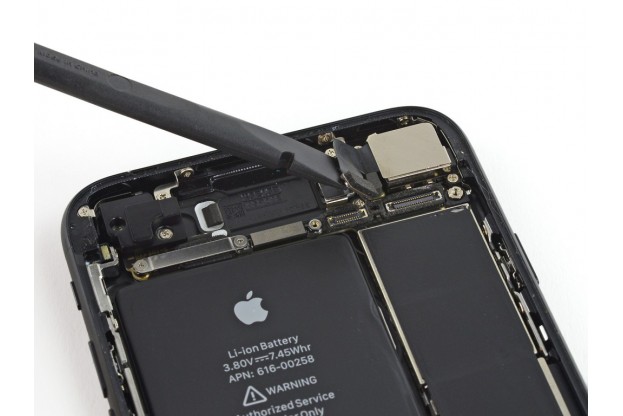

32 - Шаг 32 - Разъемы материнской платы
32 - Шаг 32 - Разъемы материнской платы 32 - Шаг 32 - Разъемы материнской платы
32

Шаг 32 - Разъемы материнской платы

Плоским концом спуджера отсоедините разъем основной камеры заднего обзора.
33 - Шаг 33 - Разъемы материнской платы
33

Шаг 33 - Разъемы материнской платы

Отвинтите два крестовых винта Phillips PH000, крепящих прижимную планку основной камеры к задней части корпуса:

Винт Phillips 1.3 мм - 1 шт.
Винт Phillips 2.5 мм - 1 шт.
34 - Шаг 34 - Разъемы материнской платы
34 - Шаг 34 - Разъемы материнской платы 34 - Шаг 34 - Разъемы материнской платы
34

Шаг 34 - Разъемы материнской платы

Снимите прижимную планку.

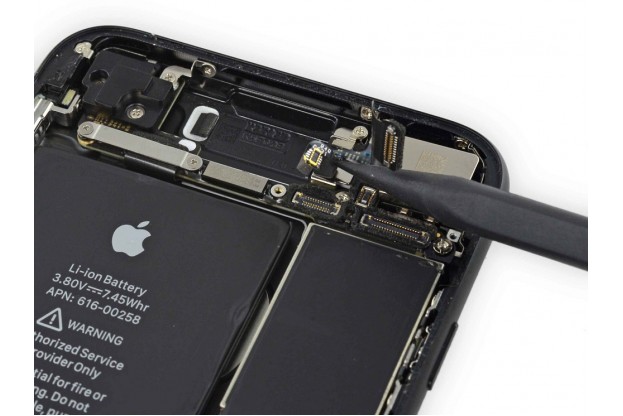

35 - Шаг 35 - Разъемы материнской платы
35 - Шаг 35 - Разъемы материнской платы 35 - Шаг 35 - Разъемы материнской платы
35

Шаг 35 - Разъемы материнской платы

Острым концом спуджера аккуратно отсоедините разъем шлейфа камеры.
36 - Шаг 36 - Разъемы материнской платы
36

Шаг 36 - Разъемы материнской платы

Отвинтите два трехлепестковых винта Y000 1,2 мм, крепящих прижимную планку верхнего шлейфа.

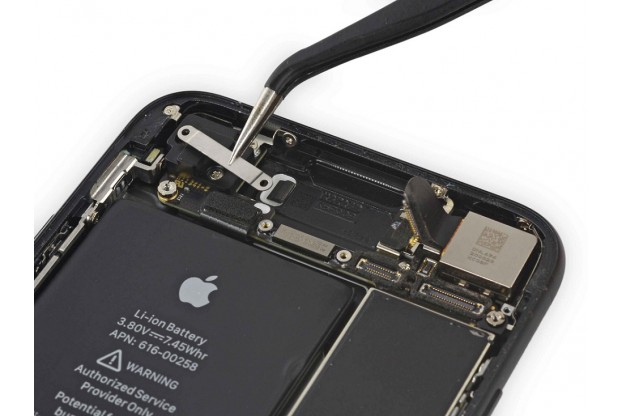

37 - Шаг 37 - Разъемы материнской платы
37 - Шаг 37 - Разъемы материнской платы 37 - Шаг 37 - Разъемы материнской платы
37

Шаг 37 - Разъемы материнской платы

Пинцетом снимите прижимную планку верхнего шлейфа.

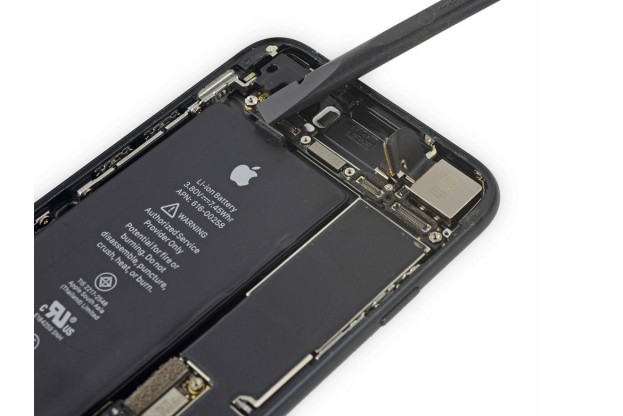

38 - Шаг 38 - Разъемы материнской платы
38 - Шаг 38 - Разъемы материнской платы 38 - Шаг 38 - Разъемы материнской платы
38

Шаг 38 - Разъемы материнской платы

Плоским концом спуджера отсоедините верхний разъем шлейфа.

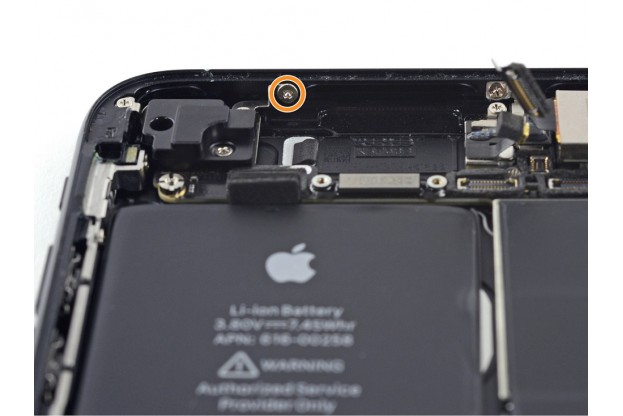

39 - Шаг 39 - Разъемы материнской платы
39 - Шаг 39 - Разъемы материнской платы 39 - Шаг 39 - Разъемы материнской платы
39

Шаг 39 - Разъемы материнской платы

Отвинтите четыре крестовых винта Phillips PH000, крепящих антенну Wi-Fi:

Винт Phillips 1.2 мм - 3 шт.
Винт Phillips 1.7 мм - 1 шт. на торце телефона
40 - Шаг 40 - Разъемы материнской платы
40 - Шаг 40 - Разъемы материнской платы 40 - Шаг 40 - Разъемы материнской платы
40

Шаг 40 - Разъемы материнской платы

Пинцетом снимите верхнюю левую антенну.
41 - Шаг 41 - Разъемы материнской платы
41

Шаг 41 - Разъемы материнской платы

Отвинтите два крестовых винта Phillips PH000, крепящих кронштейн:

Винт Phillips 1.3 мм
Винт Phillips 2.2 мм

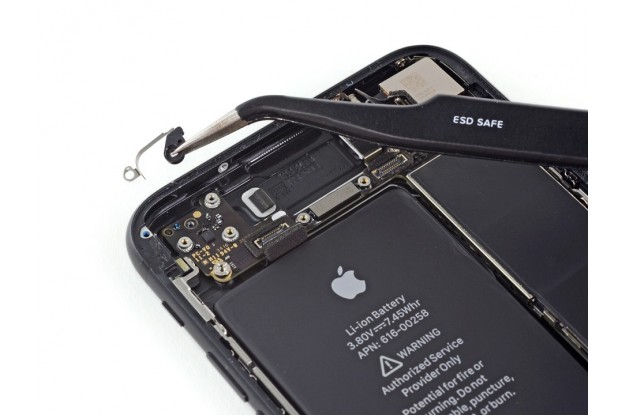

42 - Шаг 42 - Разъемы материнской платы
42 - Шаг 42 - Разъемы материнской платы 42 - Шаг 42 - Разъемы материнской платы
42

Шаг 42 - Разъемы материнской платы

Снимите кронштейн.
43 - Шаг 43 - Разъемы материнской платы
43

Шаг 43 - Разъемы материнской платы

Отвинтите стопорный винт Xeno 2,2 мм с заземляющего кронштейна. Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.

При обратной сборке удобно вставить этот винт на место с помощью острого конца спуджера.

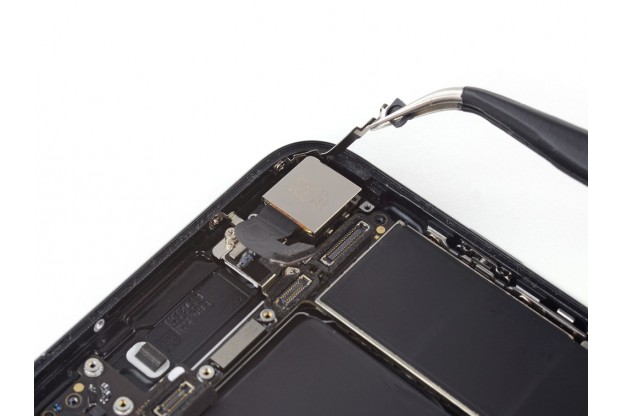

44 - Шаг 44 - Разъемы материнской платы
44 - Шаг 44 - Разъемы материнской платы 44 - Шаг 44 - Разъемы материнской платы
44

Шаг 44 - Разъемы материнской платы

Пинцетом аккуратно отогните заземляющий кронштейн материнской платы.

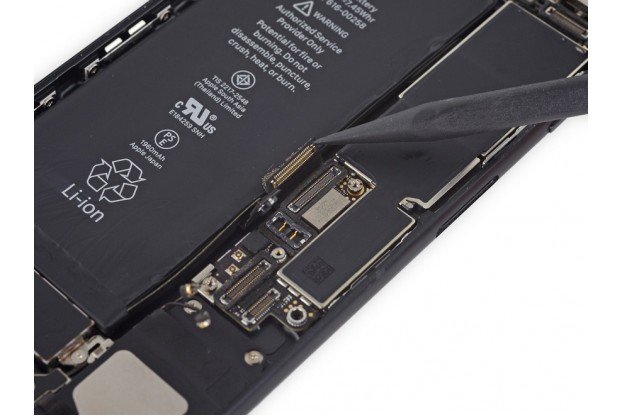

45 - Шаг 45 - Материнская плата
45 - Шаг 45 - Материнская плата 45 - Шаг 45 - Материнская плата
45

Шаг 45 - Материнская плата

Острым концом спуджера отсоедините нижний кабельный разъем.
46 - Шаг 46 - Материнская плата
46

Шаг 46 - Материнская плата

Отвинтите четыре крепежных винта:

Винт Phillips PH000 1.4 мм
Винт Xeno 2.2 мм 3 шт.

Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.

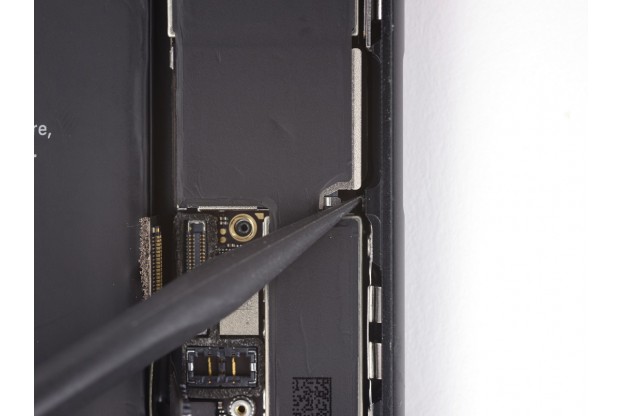

47 - Шаг 47 - Материнская плата
47 - Шаг 47 - Материнская плата 47 - Шаг 47 - Материнская плата
47

Шаг 47 - Материнская плата

Острым концом спуджера отогните рычаг выброса SIM-карты от материнской платы.
48 - Шаг 48 - Материнская плата
48 - Шаг 48 - Материнская плата 48 - Шаг 48 - Материнская плата
48

Шаг 48 - Материнская плата

Плоским концом спуджера аккуратно приподнимите вверх разъем батареи на материнской плате.

Если при этом чувствуете сопротивление, проверьте и убедитесь, что все шлейфы, разъемы и компоненты отсоединены от платы.

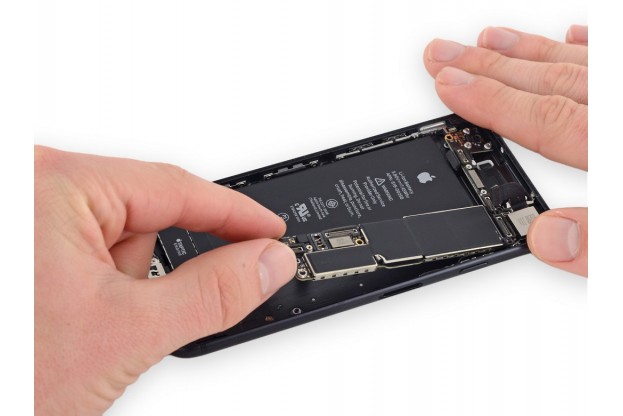

49 - Шаг 49 - Материнская плата
49 - Шаг 49 - Материнская плата 49 - Шаг 49 - Материнская плата 49 - Шаг 49 - Материнская плата
49

Шаг 49 - Материнская плата

Аккуратно поднимите материнскую плату за конец разъема аккумулятора и вытащите ее из задней части корпуса, придерживая корпус iPhone рукой.

Вытаскивая плату, будьте осторожны, чтобы не зацепиться ей за различные шлейфы.

Сборка устройства осуществляется в обратном порядке.
50 - Шаг 50 - Порт зарядки Lightning
50

Шаг 50 - Порт зарядки Lightning

Отвинтите крестовый винт Phillips PH000 2,9 мм с разъема Lightning.

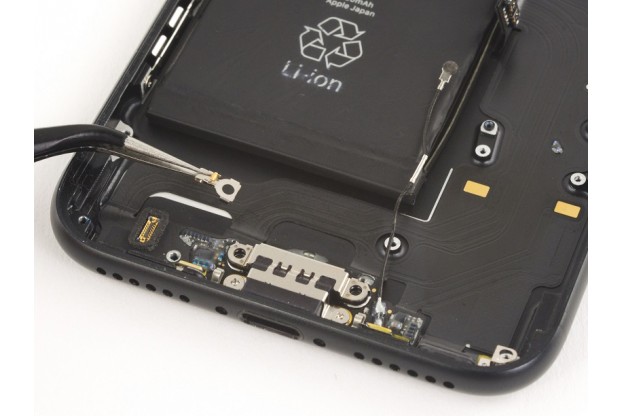

51 - Шаг 51 - Порт зарядки Lightning
51 - Шаг 51 - Порт зарядки Lightning 51 - Шаг 51 - Порт зарядки Lightning
51

Шаг 51 - Порт зарядки Lightning

Снимите пружинный контакт с разъема Lightning.
52 - Шаг 52 - Порт зарядки Lightning
52

Шаг 52 - Порт зарядки Lightning

Отвинтите два крестовых винта Phillips PH000 1,6 мм, крепящих соединительный кабель разъема Lightning.

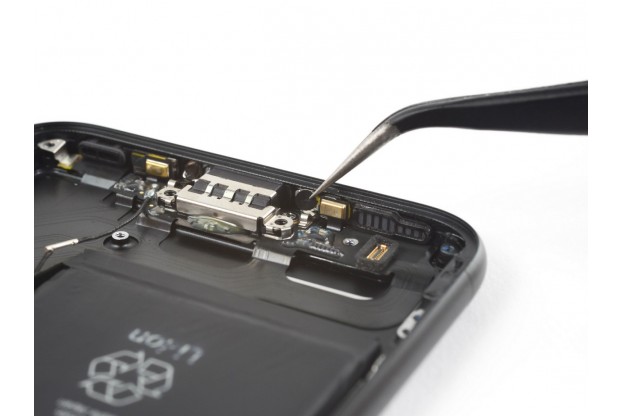

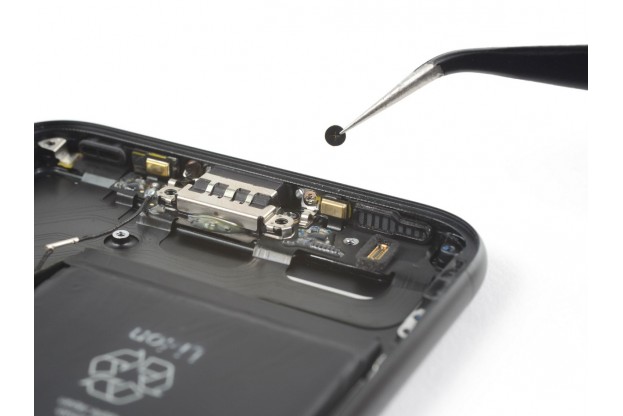

53 - Шаг 53 - Порт зарядки Lightning
53 - Шаг 53 - Порт зарядки Lightning 53 - Шаг 53 - Порт зарядки Lightning 53 - Шаг 53 - Порт зарядки Lightning
53

Шаг 53 - Порт зарядки Lightning

Снимите две наклейки, которые прикрывают винты, крепящие разъем Lightning к нижней части корпуса.
54 - Шаг 54 - Порт зарядки Lightning
54

Шаг 54 - Порт зарядки Lightning

Отвинтите два крестовых винта Phillips PH000 1,3 мм от задней части корпуса.
55 - Шаг 55 - Порт зарядки Lightning
55 - Шаг 55 - Порт зарядки Lightning 55 - Шаг 55 - Порт зарядки Lightning
55

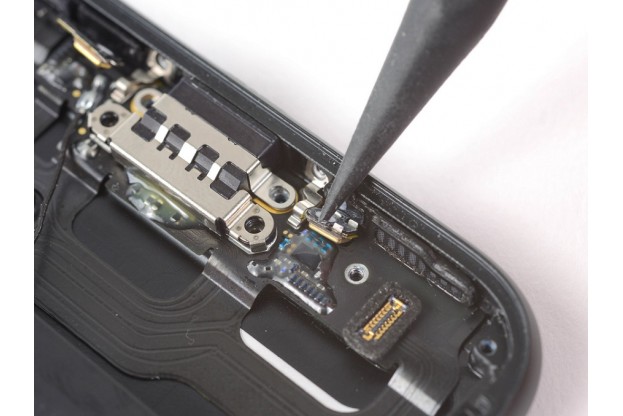

Шаг 55 - Порт зарядки Lightning

Острым концом спуджера отделите два микрофона от нижней части корпуса.
56 - Шаг 56 - Порт зарядки Lightning
56

Шаг 56 - Порт зарядки Lightning

Разогрейте iOpener и наложите его на нижнюю кромку телефона, чтобы размягчить клеевой слой, удерживающий разъем Lightning.

Подождите около минуты, чтобы клеевой слой нагрелся, и переходите к следующему этапу.
57 - Шаг 57 - Порт зарядки Lightning
57 - Шаг 57 - Порт зарядки Lightning 57 - Шаг 57 - Порт зарядки Lightning 57 - Шаг 57 - Порт зарядки Lightning
57

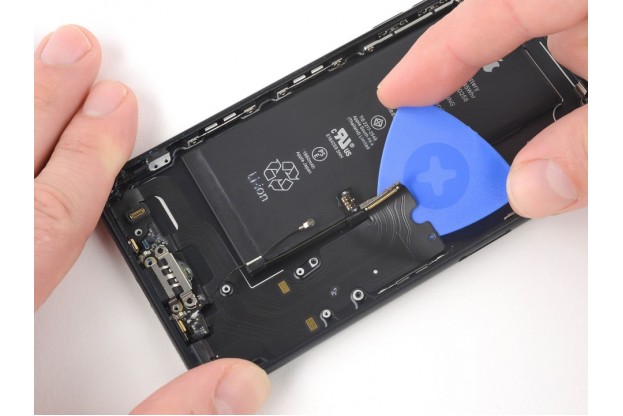

Шаг 57 - Порт зарядки Lightning

Начиная примерно с середины телефона, вставьте медиатор под шлейф разъема Lightning, чтобы отделить его от задней части корпуса.
58 - Шаг 58 - Порт зарядки Lightning
58 - Шаг 58 - Порт зарядки Lightning 58 - Шаг 58 - Порт зарядки Lightning 58 - Шаг 58 - Порт зарядки Lightning
58

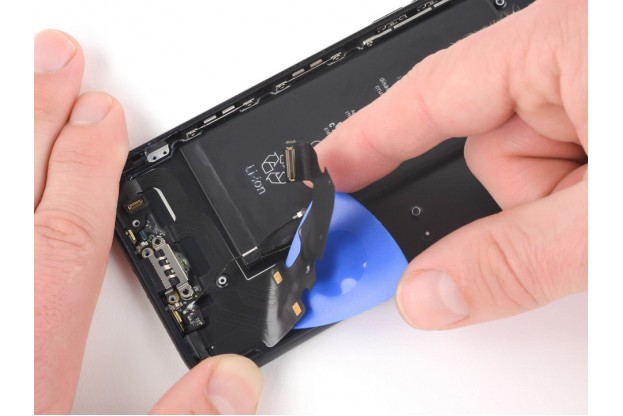

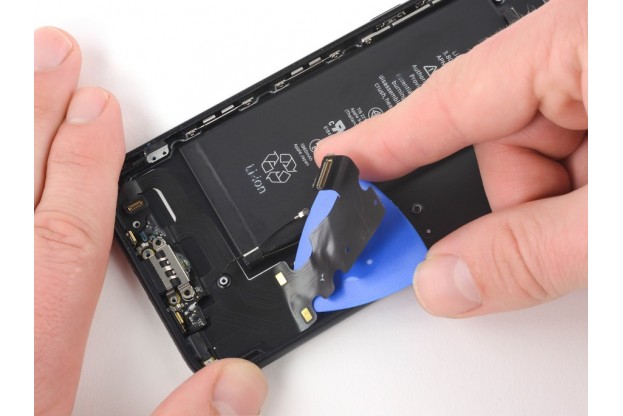

Шаг 58 - Порт зарядки Lightning

Продолжайте медиатором отделять шлейф от задней части корпуса.
59 - Шаг 59 - Порт зарядки Lightning
59 - Шаг 59 - Порт зарядки Lightning 59 - Шаг 59 - Порт зарядки Lightning
59

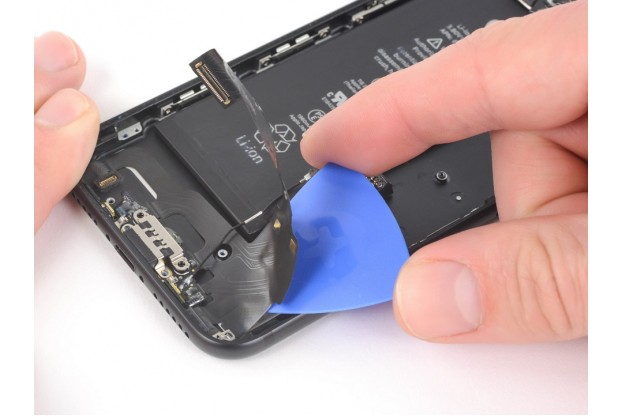

Шаг 59 - Порт зарядки Lightning

Продолжайте медиатором отделять шлейф от задней части корпуса до конца аккумулятора.
60 - Шаг 60 - Порт зарядки Lightning
60 - Шаг 60 - Порт зарядки Lightning 60 - Шаг 60 - Порт зарядки Lightning 60 - Шаг 60 - Порт зарядки Lightning
60

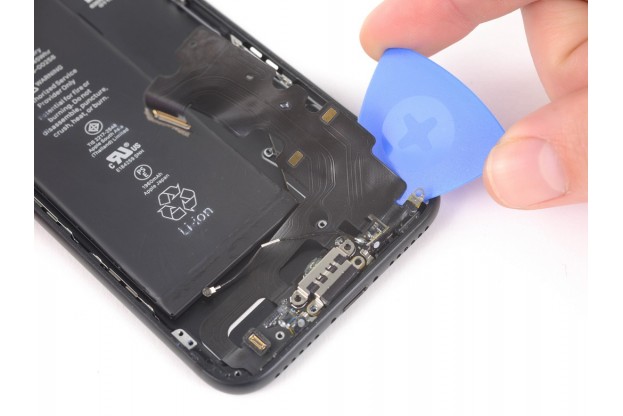

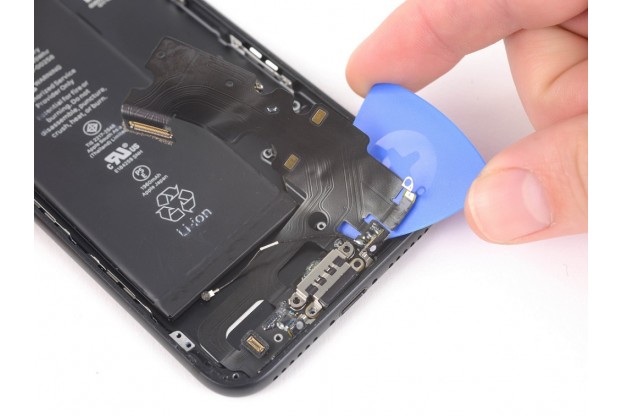

Шаг 60 - Порт зарядки Lightning

Продолжайте медиатором отделять шлейф от угла телефона по направлению к разъему Lightning.

Остановитесь, когда дойдете до разъема Lightning.
61 - Шаг 61 - Порт зарядки Lightning
61 - Шаг 61 - Порт зарядки Lightning 61 - Шаг 61 - Порт зарядки Lightning
61

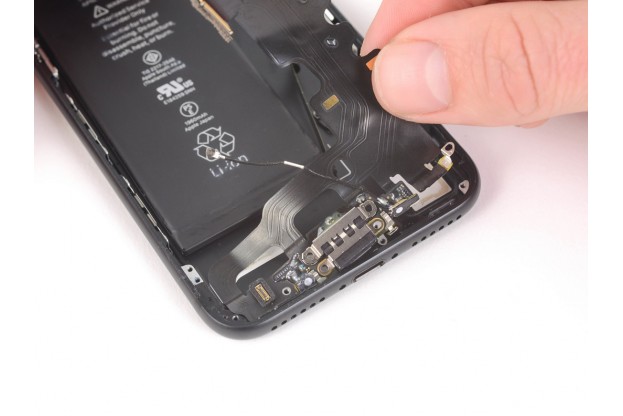

Шаг 61 - Порт зарядки Lightning

Аккуратно вытащите разъем Lightning из своего гнезда на задней части корпуса.
62 - Шаг 62 - Порт зарядки Lightning
62 - Шаг 62 - Порт зарядки Lightning 62 - Шаг 62 - Порт зарядки Lightning
62

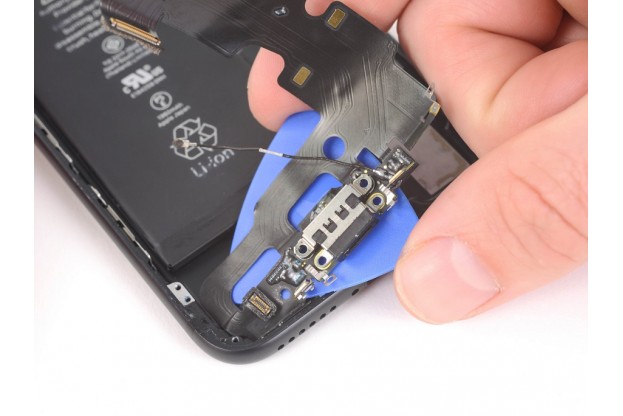

Шаг 62 - Порт зарядки Lightning

Медиатором проведите под разъемом Lightning, чтобы отсоединить порт зарядки Lightning от заднего корпуса.

Продолжайте движение медиатора, пока полностью не отделите порт зарядки Lightning от заднего корпуса.
63 - Шаг 63 - Порт зарядки Lightning
63

Шаг 63 - Порт зарядки Lightning

Снимите порт порт зарядки Lightning в сборе.
64 - Шаг 64 - Аккумулятор
64 - Шаг 64 - Аккумулятор 64 - Шаг 64 - Аккумулятор 64 - Шаг 64 - Аккумулятор
64

Шаг 64 - Аккумулятор

Пинцетом с тупыми концами отогните одну из клейких полосок на нижней кромке батареи.
65 - Шаг 65 - Аккумулятор
65 - Шаг 65 - Аккумулятор 65 - Шаг 65 - Аккумулятор
65

Шаг 65 - Аккумулятор

Таким же образом отогните вторую клейкую полоску.
66 - Шаг 66 - Аккумулятор
66 - Шаг 66 - Аккумулятор 66 - Шаг 66 - Аккумулятор 66 - Шаг 66 - Аккумулятор
66

Шаг 66 - Аккумулятор

Во время процедуры вытягивания клейких полосок старайтесь, чтобы они выходили ровно и не сминались - замятые полоски могут склеиться между собой и порваться.

Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone.

Для того, чтобы избежать ее разрыва, нужно следить, чтобы она не зацепилась за батарею или другие компоненты.

Тяните полоску с постоянным усилием, пока она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°.

В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.
67 - Шаг 67 - Аккумулятор
67

Шаг 67 - Аккумулятор

Те же действия повторите для второй полоски, рукой удерживая батарею на месте.

Если обе клейкие полоски удалены, пропустите следующий шаг.

Если одна из них порвалась и осталась под батареей, перейдите к шагу 68.
68 - Шаг 68 - Аккумулятор
68 - Шаг 68 - Аккумулятор 68 - Шаг 68 - Аккумулятор
68

Шаг 68 - Аккумулятор

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей.

Не вставляйте карту (медиатор) с правой стороны (стороны материнской платы), иначе Вы можете повредить ее.

Не вставляйте карту (медиатор) в районе верхнего края батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости.

Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию.

Не используйте острые предметы, чтобы не повредить батарею.
69 - Шаг 69 - Аккумулятор
69

Шаг 69 - Аккумулятор

Извлеките аккумулятор из задней части корпуса.

70 - Шаг 70 - Шлейф кнопки включения и кнопок громкости
70 - Шаг 70 - Шлейф кнопки включения и кнопок громкости 70 - Шаг 70 - Шлейф кнопки включения и кнопок громкости
70

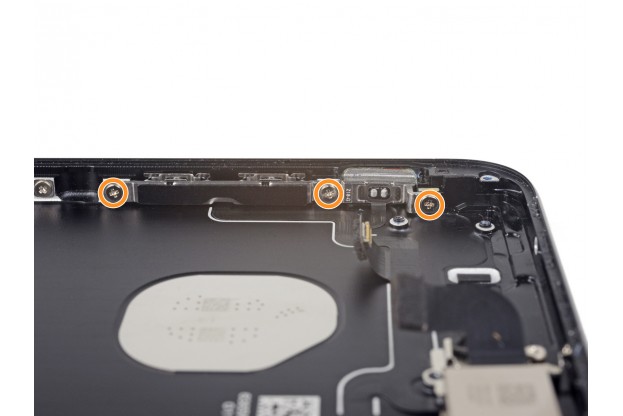

Шаг 70 - Шлейф кнопки включения и кнопок громкости

Отвинтите пять крестовых винтов Phillips PH000:

Винт Phillips 1.9 мм, крепящих кнопку питания, 2 шт.
Винт Phillips 2.3 мм, крепящих кнопки регулировки громкости, 3 шт.
71 - Шаг 71 - Шлейф кнопки включения и кнопок громкости
71 - Шаг 71 - Шлейф кнопки включения и кнопок громкости 71 - Шаг 71 - Шлейф кнопки включения и кнопок громкости
71

Шаг 71 - Шлейф кнопки включения и кнопок громкости

Отвинтите два крестовых винта Phillips PH000 3 мм:

Винт рядом с основной камерой заднего вида
Винт на задней части корпуса.
72 - Шаг 72 - Шлейф кнопки включения и кнопок громкости
72 - Шаг 72 - Шлейф кнопки включения и кнопок громкости 72 - Шаг 72 - Шлейф кнопки включения и кнопок громкости
72

Шаг 72 - Шлейф кнопки включения и кнопок громкости

С внешней стороны телефона острым концом спуджера надавите на переключатель удержания внутрь телефона.

Это высвободит выключатель с прокладкой из задней части корпуса.
73 - Шаг 73 - Шлейф кнопки включения и кнопок громкости
73 - Шаг 73 - Шлейф кнопки включения и кнопок громкости 73 - Шаг 73 - Шлейф кнопки включения и кнопок громкости
73

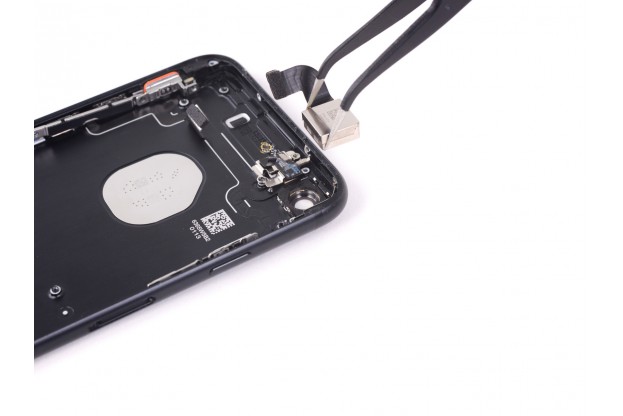

Шаг 73 - Шлейф кнопки включения и кнопок громкости

Пинцетом аккуратно снимите заднюю (основную) камеру.
74 -  Шаг 74 - Шлейф кнопки включения и кнопок громкости
74 -  Шаг 74 - Шлейф кнопки включения и кнопок громкости 74 -  Шаг 74 - Шлейф кнопки включения и кнопок громкости
74

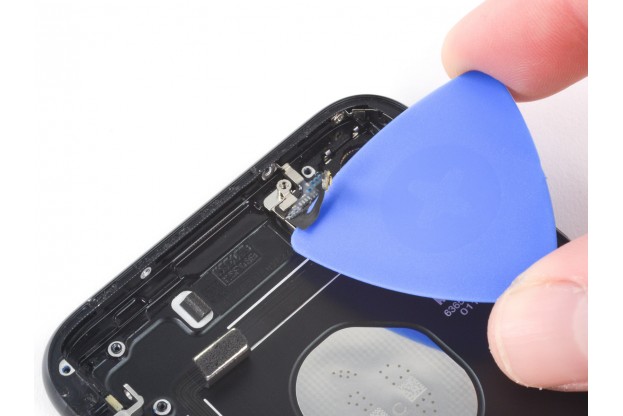

Шаг 74 - Шлейф кнопки включения и кнопок громкости

Начиная от кнопки включения питания перемещайте медиатор для разрушения клеевого слоя, удерживающего шлейф датчика освещенности на задней части корпуса.
75 - Шаг 75 - Шлейф кнопки включения и кнопок громкости
75 - Шаг 75 - Шлейф кнопки включения и кнопок громкости 75 - Шаг 75 - Шлейф кнопки включения и кнопок громкости
75

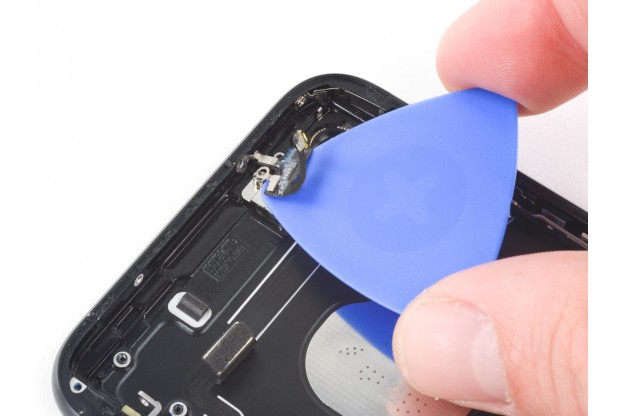

Шаг 75 - Шлейф кнопки включения и кнопок громкости

Заведите медиатор под шлейф датчика освещенности в направлении верхней части телефона, отделяя оставшийся клей.
76 - Шаг 76 - Шлейф кнопки включения и кнопок громкости
76 - Шаг 76 - Шлейф кнопки включения и кнопок громкости 76 - Шаг 76 - Шлейф кнопки включения и кнопок громкости
76

Шаг 76 - Шлейф кнопки включения и кнопок громкости

Пинцетом отодвиньте шлейф датчика освещенности от края телефона, освобождая его из кронштейн винта в задней части корпуса.

Снимите датчик освещенности.
77 - Шаг 77 - Шлейф кнопки включения и кнопок громкости
77

Шаг 77 - Шлейф кнопки включения и кнопок громкости

Снимите стопорный винт Xeno 2.3 мм, крепящий кронштейн вспышки к задней части корпуса.

Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.
78 - Шаг 78 - Шлейф кнопки включения и кнопок громкости
78 - Шаг 78 - Шлейф кнопки включения и кнопок громкости 78 - Шаг 78 - Шлейф кнопки включения и кнопок громкости
78

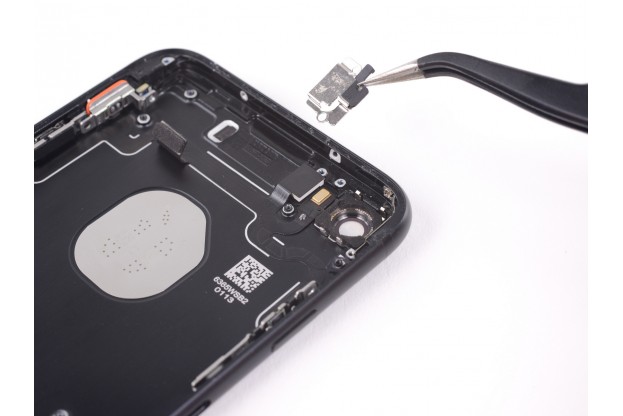

Шаг 78 - Шлейф кнопки включения и кнопок громкости

Снимите кронштейн вспышки.
79 - Шаг 79 - Шлейф кнопки включения и кнопок громкости
79 - Шаг 79 - Шлейф кнопки включения и кнопок громкости 79 - Шаг 79 - Шлейф кнопки включения и кнопок громкости
79

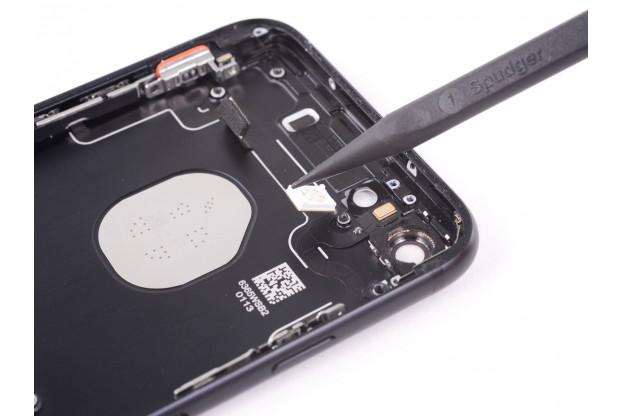

Шаг 79 - Шлейф кнопки включения и кнопок громкости

Острым концом спуджера аккуратно поднимите модуль вспышки.

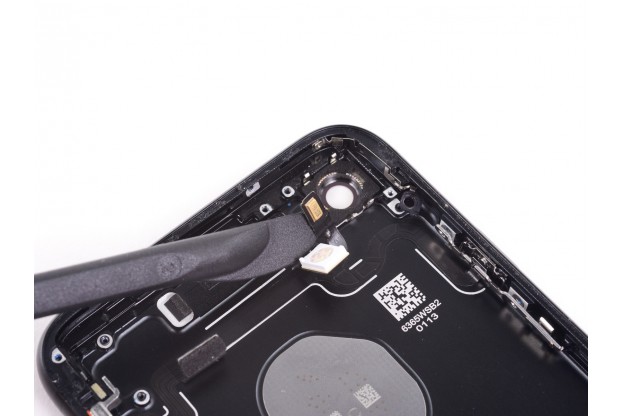

80 - Шаг 80 - Шлейф кнопки включения и кнопок громкости
80 - Шаг 80 - Шлейф кнопки включения и кнопок громкости 80 - Шаг 80 - Шлейф кнопки включения и кнопок громкости
80

Шаг 80 - Шлейф кнопки включения и кнопок громкости

Используйте острое лезвие спуджера Halberd, чтобы отделить клеевой слой, крепящий микрофон к задней части корпуса.
81 - Шаг 81 - Шлейф кнопки включения и кнопок громкости
81 - Шаг 81 - Шлейф кнопки включения и кнопок громкости 81 - Шаг 81 - Шлейф кнопки включения и кнопок громкости
81

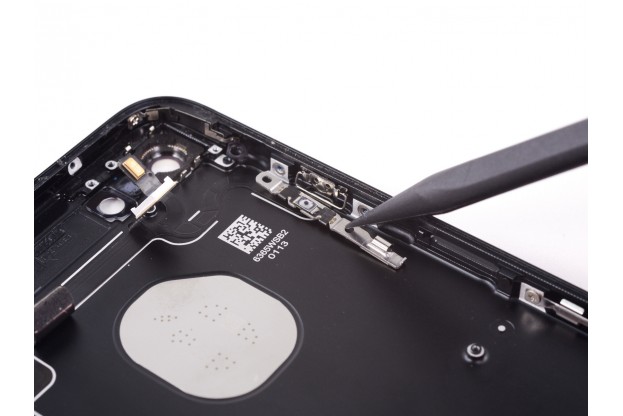

Шаг 81 - Шлейф кнопки включения и кнопок громкости

Аккуратно сдвиньте модуль кнопки питания от края задней части корпуса.
82 - Шаг 82 - Шлейф кнопки включения и кнопок громкости
82 - Шаг 82 - Шлейф кнопки включения и кнопок громкости 82 - Шаг 82 - Шлейф кнопки включения и кнопок громкости 82 - Шаг 82 - Шлейф кнопки включения и кнопок громкости
82

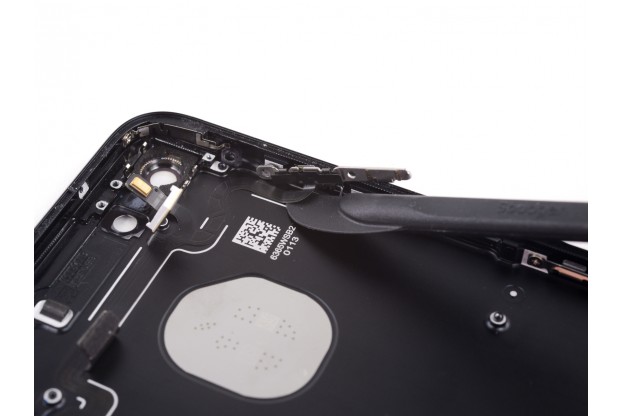

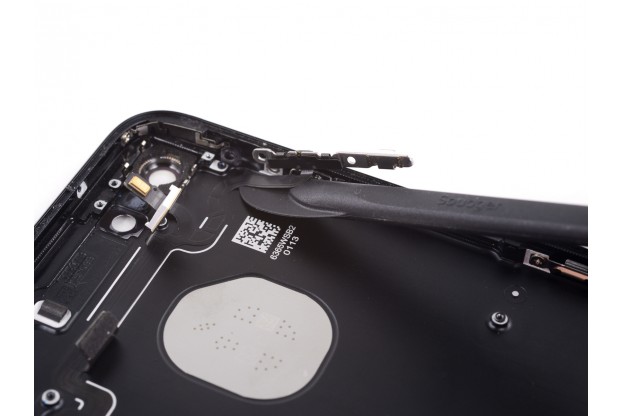

Шаг 82 - Шлейф кнопки включения и кнопок громкости

Ведите лезвие спуджера Halberd под кнопкой питания до конца шлейфа кнопки, чтобы отделить его от клеевого слоя на задней части корпуса.

Продолжайте движение лезвия к верхнему краю телефона.
83 - Шаг 83 - Шлейф кнопки включения и кнопок громкости
83 - Шаг 83 - Шлейф кнопки включения и кнопок громкости 83 - Шаг 83 - Шлейф кнопки включения и кнопок громкости 83 - Шаг 83 - Шлейф кнопки включения и кнопок громкости
83

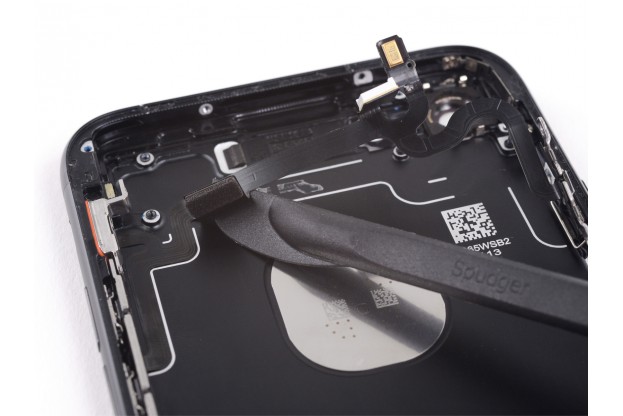

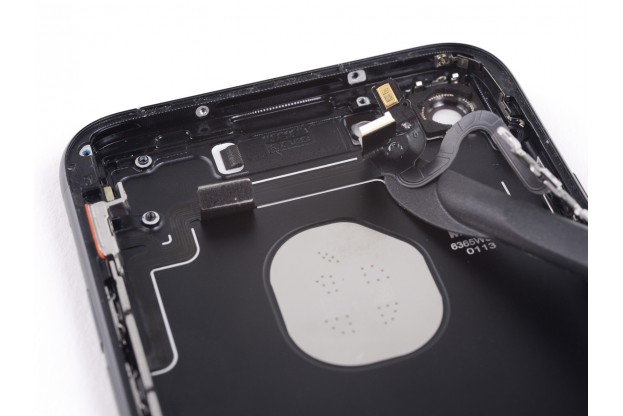

Шаг 83 - Шлейф кнопки включения и кнопок громкости

Продолжайте перемещать лезвие под шлейфом питания и громкости.

Двигайте лезвие осторожно, убеждаясь, что кабель не поврежден во время снятия.
84 - Шаг 84 - Шлейф кнопки включения и кнопок громкости
84 - Шаг 84 - Шлейф кнопки включения и кнопок громкости 84 - Шаг 84 - Шлейф кнопки включения и кнопок громкости 84 - Шаг 84 - Шлейф кнопки включения и кнопок громкости
84

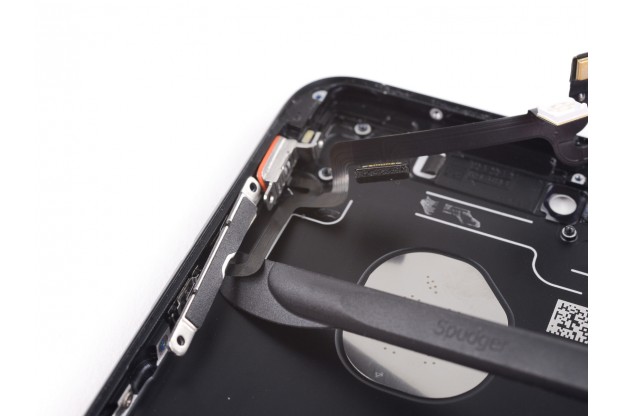

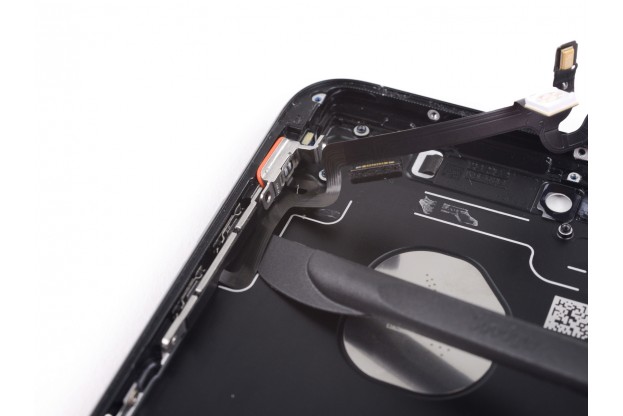

Шаг 84 - Шлейф кнопки включения и кнопок громкости

Проведите лезвием под частью шлейфа у кнопок регулировки громкости.

Аккуратно проведите лезвием под шлейфом ближе к нижней части телефона, отделив оставшийся клей.
85 - Шаг 85 - Шлейф кнопки включения и кнопок громкости
85

Шаг 85 - Шлейф кнопки включения и кнопок громкости

Пинцетом снимите шлейф кнопки включения и кнопок громкости.

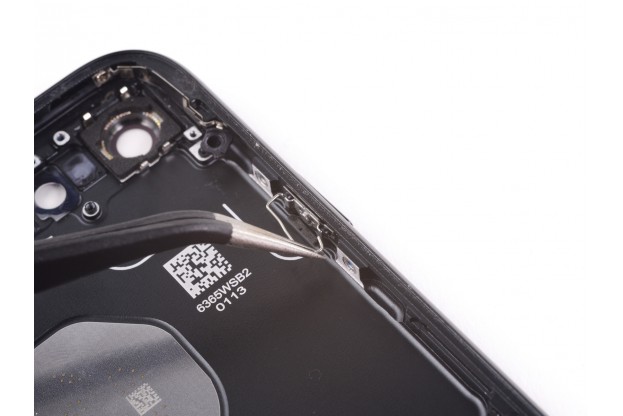

86 - Шаг 86 - Кнопка включения
86 - Шаг 86 - Кнопка включения 86 - Шаг 86 - Кнопка включения
86

Шаг 86 - Кнопка включения

Пинцетом потяните зажим в нижней части телефона и поднимите его, чтобы освободить от кронштейна.
87 - Шаг 87 - Кнопка включения
87 - Шаг 87 - Кнопка включения 87 - Шаг 87 - Кнопка включения
87

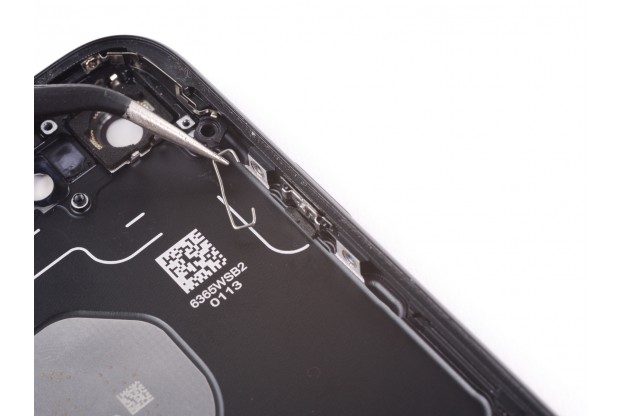

Шаг 87 - Кнопка включения

Пинцетом снимите зажим с задней части корпуса.
88 - Шаг 88 - Кнопка включения
88 - Шаг 88 - Кнопка включения 88 - Шаг 88 - Кнопка включения
88

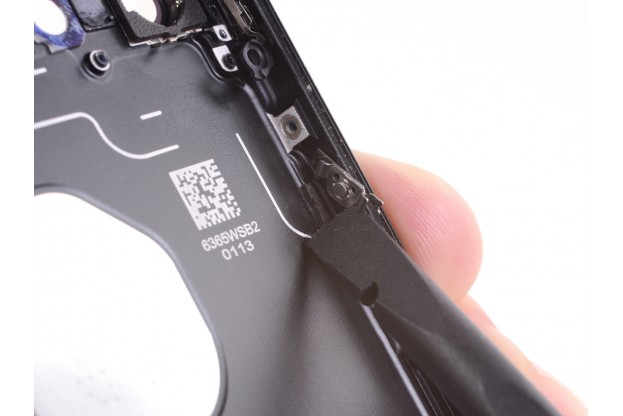

Шаг 88 - Кнопка включения

Плоским концом спуджера сдвиньте нижний конец кронштейна кнопки питания от фиксатора.
89 - Шаг 89 - Кнопка включения
89 - Шаг 89 - Кнопка включения 89 - Шаг 89 - Кнопка включения
89

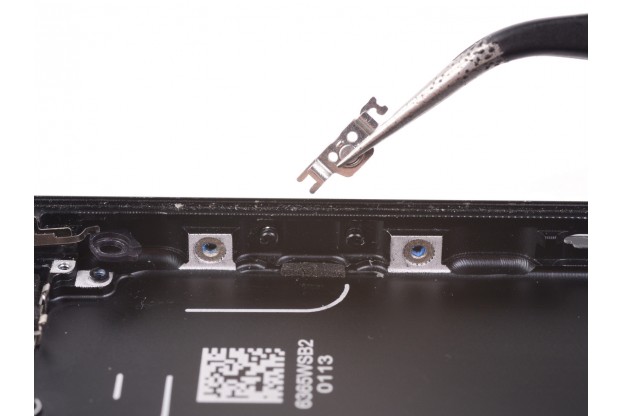

Шаг 89 - Кнопка включения

Пинцетом вытащите кронштейн из задней части корпуса.
90 - Шаг 90 - Кнопка включения
90 - Шаг 90 - Кнопка включения 90 - Шаг 90 - Кнопка включения
90

Шаг 90 - Кнопка включения

Острым концом спуджера вытащите крышку кнопки включения питания из гнезда в задней части корпуса.

Пинцетом удалите кнопку включения питания.
91 - Шаг 91 - Кнопки громкости
91 - Шаг 91 - Кнопки громкости 91 - Шаг 91 - Кнопки громкости
91

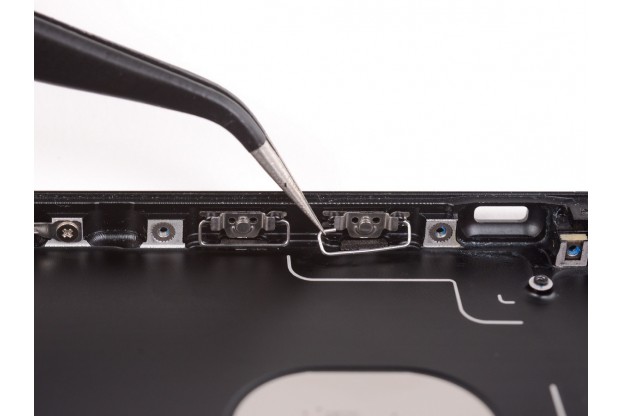

Шаг 91 - Кнопки громкости

Пинцетом потяните защелку кнопки громкости в нижней части телефона, чтобы освободить ее от кронштейна.

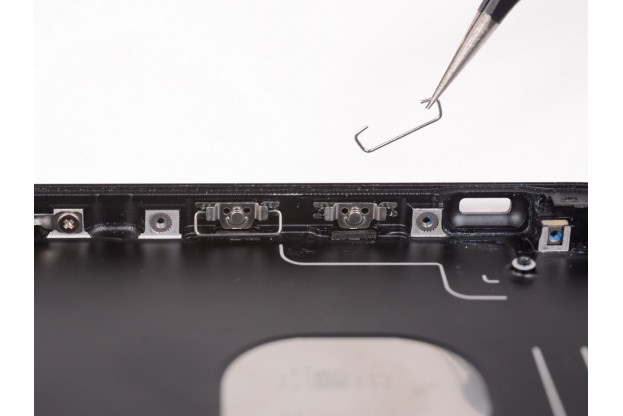

92 - Шаг 92 - Кнопки громкости
92 - Шаг 92 - Кнопки громкости 92 - Шаг 92 - Кнопки громкости
92

Шаг 92 - Кнопки громкости

Пинцетом потяните защелку в направлении верхней части телефона и удалите ее.
93 - Шаг 93 - Кнопки громкости
93 - Шаг 93 - Кнопки громкости 93 - Шаг 93 - Кнопки громкости 93 - Шаг 93 - Кнопки громкости
93

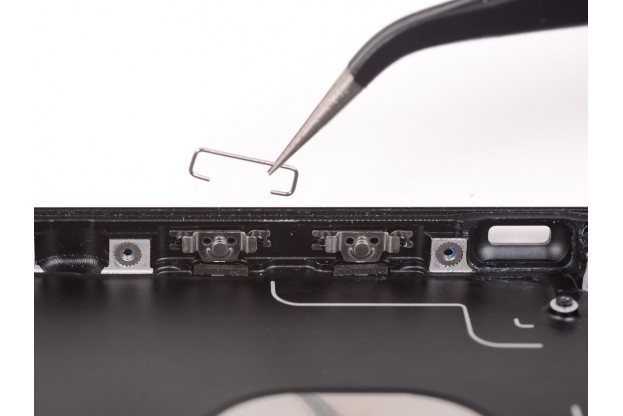

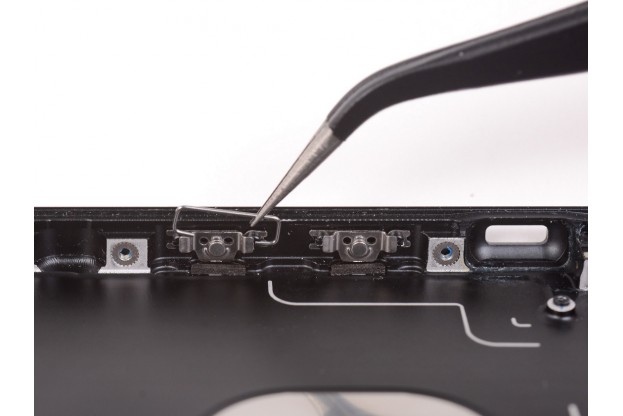

Шаг 93 - Кнопки громкости

Пинцетом потяните защелку другой кнопки громкости в нижней части телефона, чтобы освободить ее от кронштейна.

Пинцетом потяните защелку в направлении верхней части телефона и удалите ее.

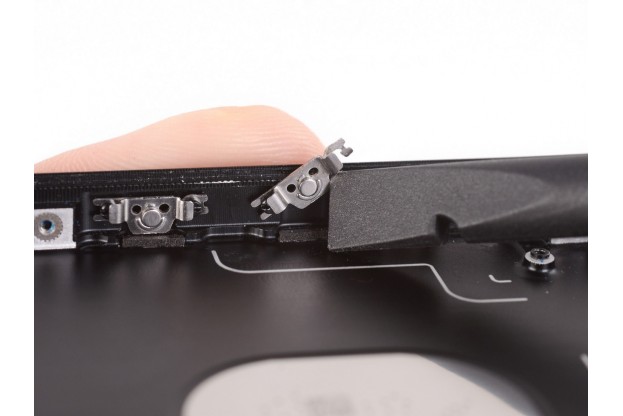

94 - Шаг 94 - Кнопки громкости
94 - Шаг 94 - Кнопки громкости 94 - Шаг 94 - Кнопки громкости
94

Шаг 94 - Кнопки громкости

Плоским концом спуджера сдвиньте снизу кронштейн кнопки громкости.

Спуджер расположите так, чтобы он не касался выступающего штыря, который находится на кнопке регулировки громкости.

Поверните спуджер, чтобы вытащить кронштейн из фиксатора на кнопке регулировки громкости.
95 - Шаг 95 - Кнопки громкости
95 - Шаг 95 - Кнопки громкости 95 - Шаг 95 - Кнопки громкости
95

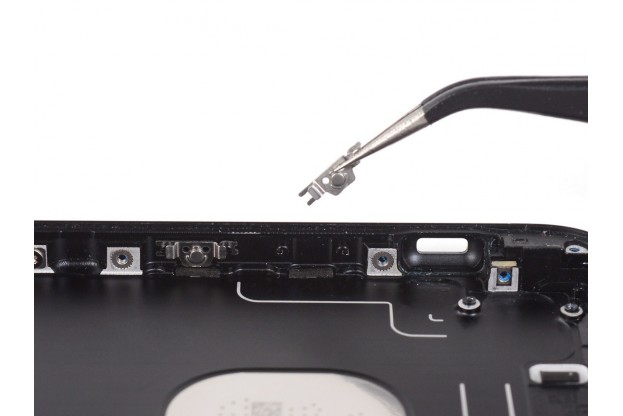

Шаг 95 - Кнопки громкости

Пинцетом вытяните кронштейн из задней части корпуса.
96 - Шаг 96 - Кнопки громкости
96 - Шаг 96 - Кнопки громкости 96 - Шаг 96 - Кнопки громкости 96 - Шаг 96 - Кнопки громкости
96

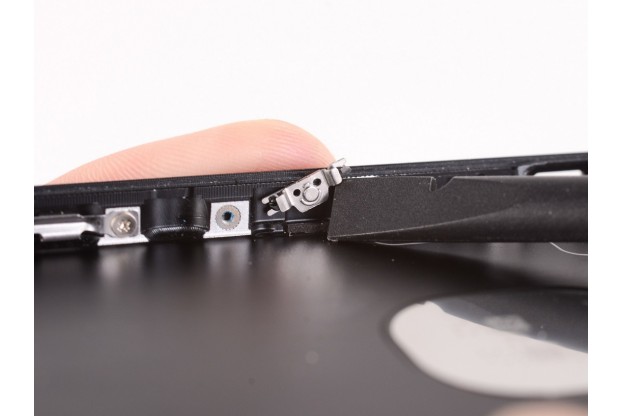

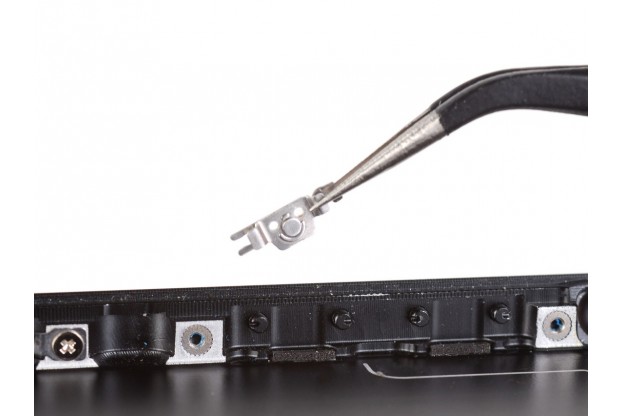

Шаг 96 - Кнопки громкости

Повторите процедуру, чтобы удалить кронштейн второй кнопки.

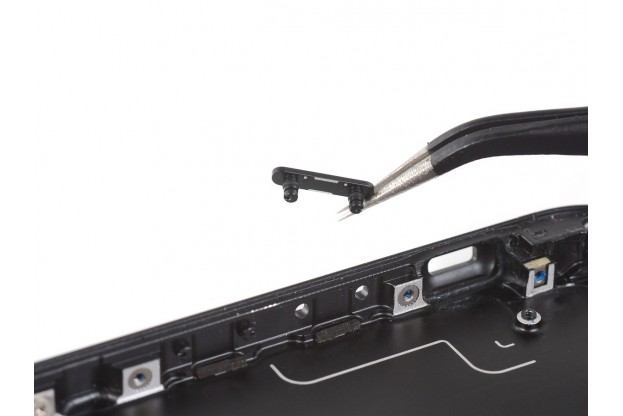

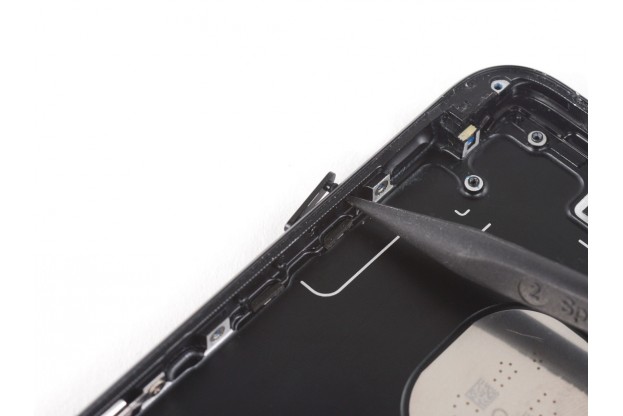

97 - Шаг 97 - Кнопки громкости
97 - Шаг 97 - Кнопки громкости 97 - Шаг 97 - Кнопки громкости 97 - Шаг 97 - Кнопки громкости
97

Шаг 97 - Кнопки громкости

Острым концом спуджера вытолкните каждую из кнопок громкости из гнезд в задней части корпуса.

Пинцетом удалите кнопки громкости.
98 - Шаг 98 - Задняя часть корпуса
98 - Шаг 98 - Задняя часть корпуса 98 - Шаг 98 - Задняя часть корпуса 98 - Шаг 98 - Задняя часть корпуса
98

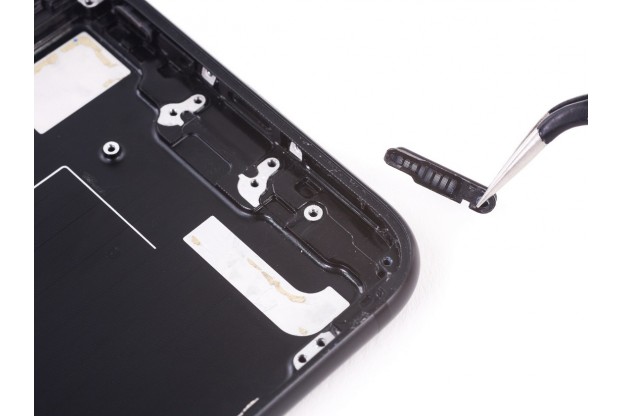

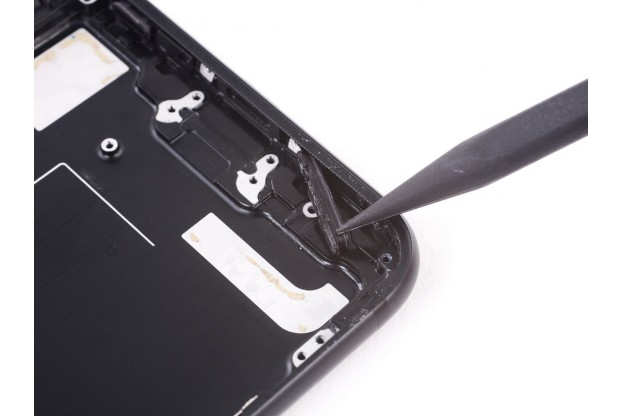

Шаг 98 - Задняя часть корпуса

Острым концом спуджера вытолкните левый резиновый выход динамика из задней части корпуса.
99 - Шаг 99 - Задняя часть корпуса
99 - Шаг 99 - Задняя часть корпуса 99 - Шаг 99 - Задняя часть корпуса 99 - Шаг 99 - Задняя часть корпуса
99

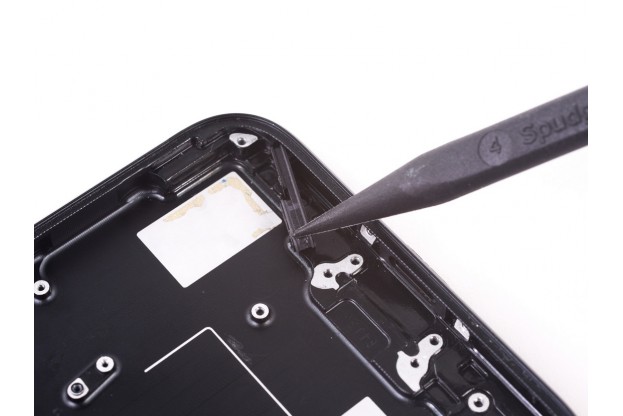

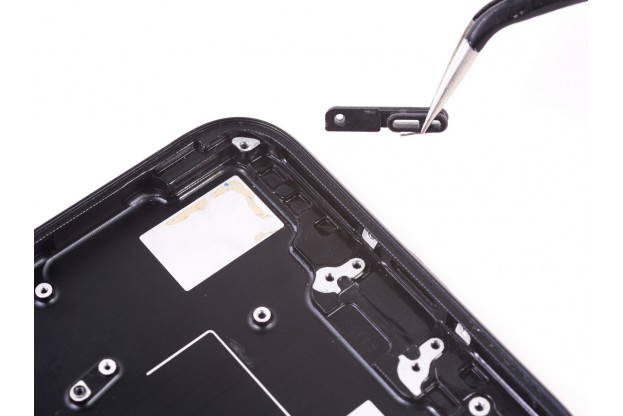

Шаг 99 - Задняя часть корпуса

Повторите ту же процедуру для правого выхода динамика.
100 - Шаг 100 - Задняя часть корпуса
100

Шаг 100 - Задняя часть корпуса

Отвинтите крестовый винт Phillips PH000 1,5 мм, крепящий заземляющий кронштейн.
101 - Шаг 101 - Задняя часть корпуса
101

Шаг 101 - Задняя часть корпуса

Пинцетом снимите заземляющий кронштейн.
102 - Шаг 102 - Задняя часть корпуса
102

Шаг 102 - Задняя часть корпуса

У вас осталась только свободная от всех компонентов задняя часть корпуса.

Сборка смартфона после ее замены производится в обратном порядке по данной инструкции.
Я сделал это!

Поделись с друзьями!

Комментарии и вопросы

Войти
ВОЙТИ
Регистрация
Создать
Заказать звонок
Перезвоните мне
Забыли пароль
Отправить
Сообщить о наличии
Отправить
Статус заказа
Записаться на ремонт
Bad!
Bad!
Bad!
Заказать
Спасибо что обратились к нам
Thanks

Наш менеджер свяжется с вами в ближайшае время
