Используйте это руководство, если новый узел дисплея поставляется с фронтальной камерой, сенсорной панелью и экраном EMI.

Если на вашем дисплее замены не указаны вышеуказанные компоненты, вы также должны перенести их на свою новую переднюю панель.

В обоих случаях "родная" кнопка Home должна быть перенесена на новый дисплей, чтобы работала функция Touch ID.

Открытие iPhone 7 приведет к повреждению водонепроницаемых уплотнений на дисплее. Если вы не замените клейкие уплотнения , ваш телефон будет функционировать нормально, но больше не будет водостойким.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.

Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.

Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.

Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.

Ведите плоский конец спуджера вдоль нижнего края iPhone.

Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.

Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.

Вставьте плоский конец спуджера в нижний правый угол устройства. Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса.

Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.

Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса.

Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.

Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.

Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.

Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку:

•Винт Tri-point 1.2 мм - 3 шт.
•Винт Tri-point 2.4 мм - 1 шт.

Пинцетом снимите основную прижимную планку.

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.

При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.

Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.

Отвинтите два крестовых винта Phillips PH000 1,3 мм, крепящих прижимную планку коннектора сенсорной панели.

Снимите прижимную планку.

Отсоедините шлейф тачскрина от гнезда на материнской плате.

Желательно подключить шлейф с первой попытки, чтобы избежать риска его излишнего изгиба и повреждения.

Снимите дисплей в сборе.

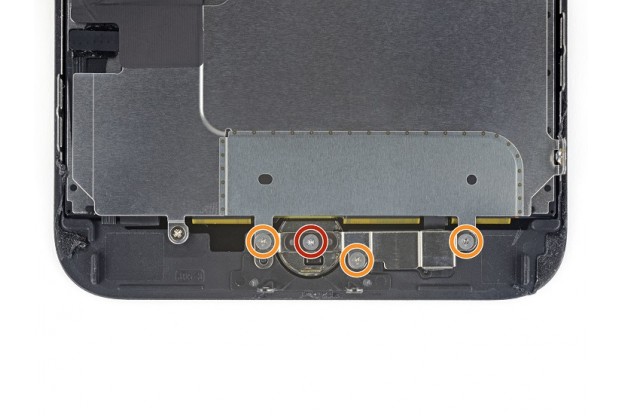

Отвинтите четыре трехлепестковых винта Y000, крепящих защитную планку Touch ID сенсора:

•Винт Tri-point 1.1 мм - 1 шт.
•Винт Tri-point 1.3 мм - 3 шт.

Пинцетом аккуратно снимите защитную планку Touch ID сенсора.

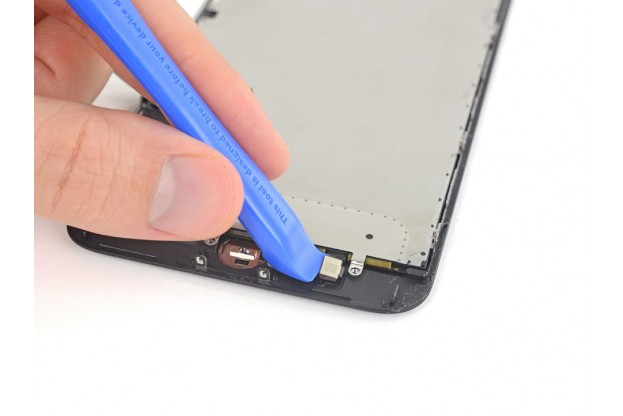

Плоским концом спуджера поднимите правый разъем, чтобы отсоединить его от гнезда на соединительном шлейфе.

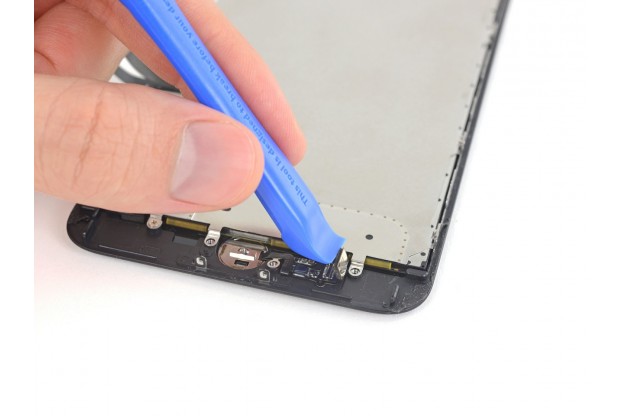

Медиатором аккуратно приподнимите разъем шлейфа кнопки Home, чтобы он не мешал при снятии шлейфа.

Не пытайтесь полностью отсоединить разъем!

Нагрев вокруг кнопки Home и Touch ID сенсора поможет смягчить клей, удерживающий тонкий шлейф.

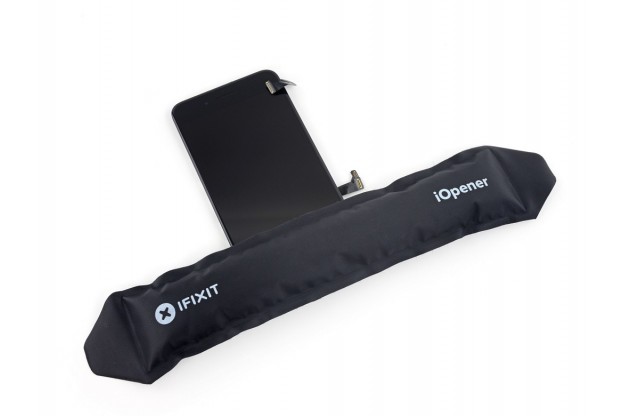

Переверните дисплей. Подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы смягчить клей под ним. Вместо iOpener можно использовать термофен.

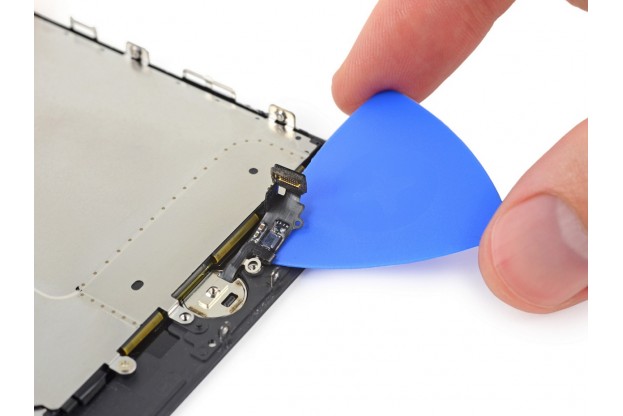

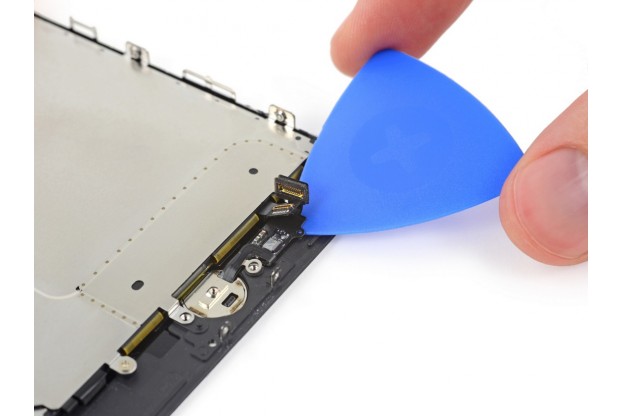

Медиатором аккуратно отделите клей, удерживающий шлейф кнопки Home и Touch ID сенсора на задней панели дисплея.

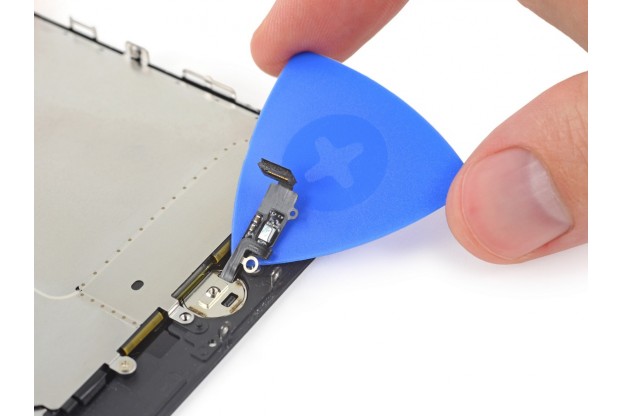

Аккуратно извлеките кнопку Home с Touch ID сенсором.

Сборка устройства осуществляется в обратном порядке.
