iPhone 7
Model: A1660, A1778, A1779, A1780
Время идет и настал час, когда вышел iPhone 7! С установкой нового процессора А10 смартфон стал еще быстрее, а благодаря новой технологии теплоотвод от процессора еще более более результативным. Объем оперативной памяти теперь целых 2 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей, однако в отличии от предыдущих моделей, дисплей защищен 2,5D стеклом. Размеры абсолютно одинаковые с iPhone 6 - 138,30x67,12x7,1 мм, а емкость аккумулятора - 3100 mAh.
Пошаговая инструкция
0
У вас возникли проблемы с прослушиванием собеседника по телефону? Возможно, пришло время заменить верхний слуховой динамик. Следуйте инструкции, чтобы заменить динамик, который также функционирует как дополнительный громкоговоритель, в iPhone 7.
Открытие iPhone 7 приведет к повреждению водонепроницаемого уплотнения дисплея. Если вы не замените клейкие уплотнения, ваш iPhone будет функционировать нормально, но утратит водостойкость. Введение
1
Перед началом работы разрядите аккумулятор до уровня менее 25%.Отключите iPhone.
Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8. Шаг 1 - Торцевые винты Pentalobe
2
Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие.
Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.
Шаг 2 - Открытие телефона
3
Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.
Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.
Шаг 3 - Открытие телефона
4
Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса.
Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.
Шаг 4 - Открытие телефона
5
Ведите плоский конец спуджера вдоль нижнего края iPhone.
Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.
Шаг 5 - Открытие телефона
6
Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука.
Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей. Шаг 6 - Открытие телефона
7
Вставьте плоский конец спуджера в нижний правый угол устройства.
Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса.
Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.
Шаг 7 - Открытие телефона
8
Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса.
Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.
Шаг 8 - Открытие телефона
9
Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели. Шаг 9 - Открытие телефона
10
Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте.
Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone. Шаг 10 - Открытие телефона
11
Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса.
Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги.
Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой. Шаг 11 - Открытие телефона
12
Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку:
•Винт Tri-point 1.2 мм - 3 шт.Шаг 12 - Открытие телефона
•Винт Tri-point 2.4 мм - 1 шт.
13
Пинцетом снимите основную прижимную планку. Шаг 13 - Открытие телефона
14
Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.
Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.
Шаг 14 - Открытие телефона
15
Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате.
При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой.
Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению. Шаг 15 - Снятие лицевой панели
16
Отвинтите два крестовых винта Phillips PH000 1,3 мм, крепящих прижимную планку коннектора сенсорной панели.
Снимите прижимную планку. Шаг 16 - Снятие лицевой панели
17
Отсоедините шлейф тачскрина от гнезда на материнской плате.
Желательно подключить шлейф с первой попытки, чтобы избежать риска его излишнего изгиба и повреждения. Шаг 17 - Снятие лицевой панели
18
Снимите дисплей в сборе. Шаг 18 - Снятие лицевой панели
19

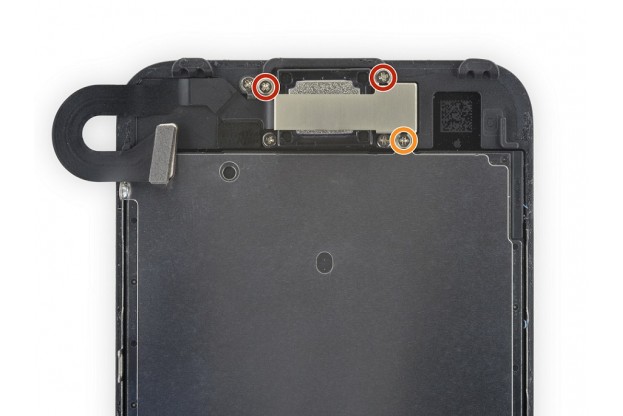

Отвинтите три крестовых винта Phillips PH000, крепящих защитную планку динамика:
•Винт Phillips 2.6 мм - 2 шт.Шаг 19 - Динамик
•Винт Phillips 1.7 мм - 1 шт.
20

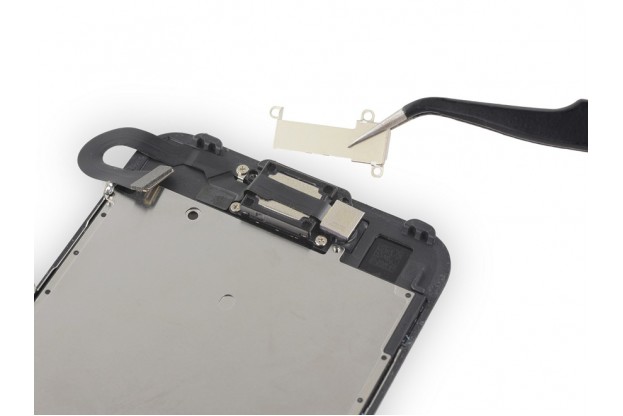

Пинцетом аккуратно снимите защитную планку динамика. Шаг 20 - Динамик
21

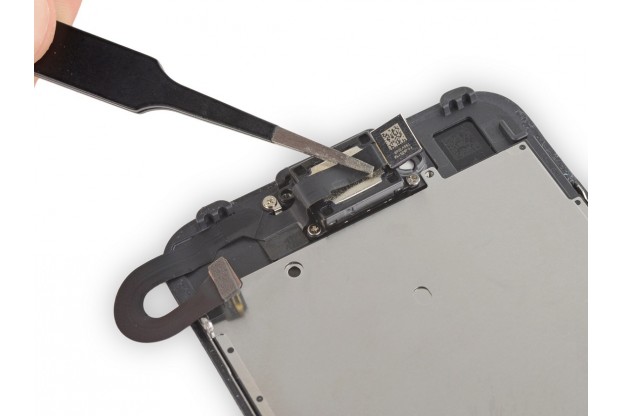

Пинцетом приподнимите и отодвиньте в сторону фронтальную камеру, чтобы получить доступ к динамику. Шаг 21 - Динамик
22

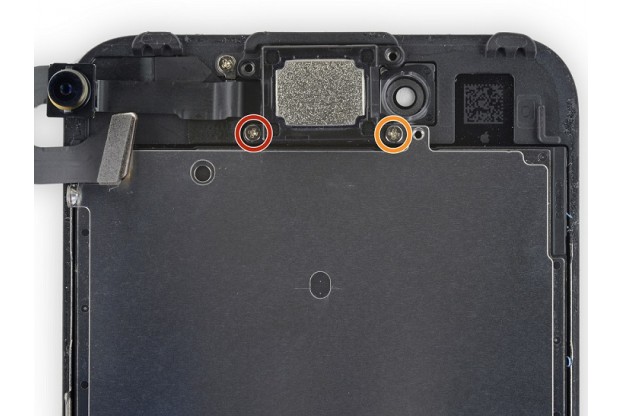

Отвинтите два крестовых винта Phillips PH000, крепящих динамик к передней панели:
•Винт Phillips 1.9 мм - 1 шт.Шаг 22 - Динамик
•Винт Phillips 2.5 мм - 1 шт.
23

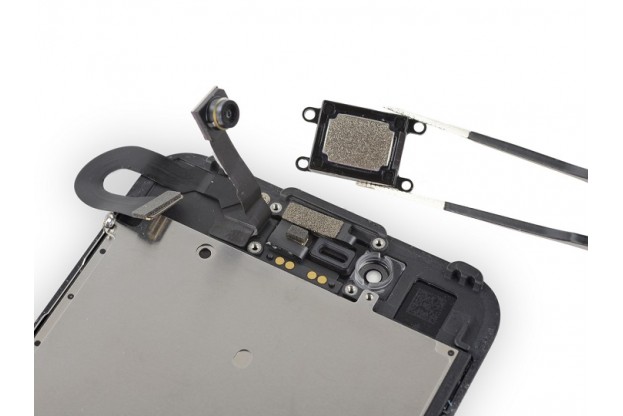

Пинцетом извлеките динамик.
Сборка устройства осуществляется в обратном порядке.
