Замена Wi-Fi / Bluetooth-антенны для iPhone 6S Plus

iPhone 6S Plus

Model: A1634, A1687, A1690, A1699

iPhone 6s имеет 5,5-дюймовый (диагональ) широкоэкранный сенсорный 3D Touch экран со светодиодной подсветкой с разрешением 1920x1080 (401 ppi) «Retina HD» с технологией IPS и маятниковым двигателем. Задняя 12-мегапиксельная и передняя 5-мегапиксельная камеры. Аюминиевый корпус в 4 цветовых вариантах.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 1.2.
2 - Шаг 2 - Поднятие дисплейного модуля
2

Шаг 2 - Поднятие дисплейного модуля

Дисплей на iPhone 6s Plus скреплен с корпусом тонкой клеевой полоской по периметру. Если вы хотите после сборки заменить клей, приготовьте набор новых клеящих полос. Можно выполнить ремонт и без замены клея, это никак не отразится на дальнейшем функционировании смартфона.

Закрепите специальную присоску в нижнем левом углу дисплея, не захватывая кнопку Home.
3 - Шаг 3 - Поднятие дисплейного модуля
3 - Шаг 3 - Поднятие дисплейного модуля 3 - Шаг 3 - Поднятие дисплейного модуля
3

Шаг 3 - Поднятие дисплейного модуля

Плотно прижав присоску к дисплею, потяните ее вверх с устойчивым постоянным усилием, без рывков, чтобы создать небольшой зазор между лицевой панелью и корпусом.

Помните, что чрезмерное усилие может повредить дисплей.
4 - Шаг 4 - Поднятие дисплейного модуля
4 - Шаг 4 - Поднятие дисплейного модуля 4 - Шаг 4 - Поднятие дисплейного модуля 4 - Шаг 4 - Поднятие дисплейного модуля
4

Шаг 4 - Поднятие дисплейного модуля

Самым безопасным местом для начала открытия телефона является паз на передней панели над разъемом для наушников.

По-прежнему поддерживая присоску, вставьте плоский конец спуджера в паз, прямо над гнездом для наушников.
5 - Шаг 5 - Поднятие дисплейного модуля
5 - Шаг 5 - Поднятие дисплейного модуля 5 - Шаг 5 - Поднятие дисплейного модуля
5

Шаг 5 - Поднятие дисплейного модуля

Поворачивайте спуджер, чтобы расширить зазор между дисплеем и остальной частью корпуса.
6 - Шаг 6 - Поднятие дисплейного модуля
6 - Шаг 6 - Поднятие дисплейного модуля 6 - Шаг 6 - Поднятие дисплейного модуля 6 - Шаг 6 - Поднятие дисплейного модуля
6

Шаг 6 - Поднятие дисплейного модуля

Поддерживая присоску, ведите конец спуджера под нижним левым углом дисплея
7 - Шаг 7 - Поднятие дисплейного модуля
7 - Шаг 7 - Поднятие дисплейного модуля 7 - Шаг 7 - Поднятие дисплейного модуля
7

Шаг 7 - Поднятие дисплейного модуля

Ведите спуджер вверх по левой стороне телефона, между передней панелью и задним корпусом.
8 - Шаг 8 - Поднятие дисплейного модуля
8 - Шаг 8 - Поднятие дисплейного модуля 8 - Шаг 8 - Поднятие дисплейного модуля
8

Шаг 8 - Поднятие дисплейного модуля

Ведите спуджер вверх по правой стороне, чтобы продолжить отделение клеевого слоя и освобождение защелок дисплея.
9 - Шаг 9 - Поднятие дисплейного модуля
9 - Шаг 9 - Поднятие дисплейного модуля 9 - Шаг 9 - Поднятие дисплейного модуля
9

Шаг 9 - Поднятие дисплейного модуля

Используя присоску и пластиковый инструмент для открытия для удержания на месте задней части корпуса, приприподнимите дисплей.

Не открывайте дисплей полностью, так как он в верхней части подключен к корпусу шлейфами, которые могут оборваться.
10 - Шаг 10 - Поднятие дисплейного модуля
10 - Шаг 10 - Поднятие дисплейного модуля 10 - Шаг 10 - Поднятие дисплейного модуля
10

Шаг 10 - Поднятие дисплейного модуля

Снимите присоску с лицевой части дисплея.
11 - Шаг 11 - Поднятие дисплейного модуля
11 - Шаг 11 - Поднятие дисплейного модуля 11 - Шаг 11 - Поднятие дисплейного модуля 11 - Шаг 11 - Поднятие дисплейного модуля
11

Шаг 11 - Поднятие дисплейного модуля

Аккуратно поднимите дисплей. Чтобы открыть телефон, используйте защелки в верхней его части в качестве фиксатора спуджера.

Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу.Не открывайте дисплей более чем на 90º!

Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.
12 - Шаг 12 - Снятие защитной крышки с разъема аккумулятора
12

Шаг 12 - Снятие защитной крышки с разъема аккумулятора

Снимите два крестовых винта Phillips PH000, крепящие крышку разъема аккумулятора.

Винт Phillips 2.9мм - 1 шт.
Винт Phillips 2.3мм - 1 шт.
13 - Шаг 13 - Снятие защитной крышки с разъема аккумулятора
13 - Шаг 13 - Снятие защитной крышки с разъема аккумулятора 13 - Шаг 13 - Снятие защитной крышки с разъема аккумулятора
13

Шаг 13 - Снятие защитной крышки с разъема аккумулятора

Пинцетом снимите крышку разъема аккумулятора с iPhone.
14 - Шаг 14 - Снятие защитной крышки с разъема аккумулятора
14 - Шаг 14 - Снятие защитной крышки с разъема аккумулятора 14 - Шаг 14 - Снятие защитной крышки с разъема аккумулятора 14 - Шаг 14 - Снятие защитной крышки с разъема аккумулятора
14

Шаг 14 - Снятие защитной крышки с разъема аккумулятора

Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы.
15 - Шаг 15 - Снятие защитной крышки с разъема аккумулятора
15 - Шаг 15 - Снятие защитной крышки с разъема аккумулятора 15 - Шаг 15 - Снятие защитной крышки с разъема аккумулятора
15

Шаг 15 - Снятие защитной крышки с разъема аккумулятора

Спуджером отодвиньте разъем аккумулятора от гнезда материнской платы во избежание случайного подключения батареи во время работы.
16 - Шаг 16 - Отсоединение дисплея
16

Шаг 16 - Отсоединение дисплея

Удалите пять крестовых винтов Phillips PH000 (3 х 1,3 мм, 1 х 1,6 мм и 1 х 3,0 мм), крепящих крышку подсоединения шлейфа дисплея:

Винт Phillips 1.3 мм - 3 шт.
Винт Phillips 1.6 мм - 1 шт.
Винт Phillips 3/0 мм - 1 шт.


Во время повторной сборки важно разместить винт 3,0 мм в верхнем правом углу кронштейна. Размещение его в другом месте может повредить материнскую плату.
17 - Шаг 17 - Отсоединение дисплея
17 - Шаг 17 - Отсоединение дисплея 17 - Шаг 17 - Отсоединение дисплея
17

Шаг 17 - Отсоединение дисплея

Аккуратно пинцетом снимите крышку шлейфа дисплея.
18 - Шаг 18 - Отсоединение дисплея
18 - Шаг 18 - Отсоединение дисплея 18 - Шаг 18 - Отсоединение дисплея
18

Шаг 18 - Отсоединение дисплея

Используя плоский конец спуджера, аккуратно отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате.
19 - Шаг 19 - Отсоединение дисплея
19 - Шаг 19 - Отсоединение дисплея 19 - Шаг 19 - Отсоединение дисплея
19

Шаг 19 - Отсоединение дисплея

Плоским концом спуджера отсоедините шлейф тачскрина, вытащив его из гнезда на материнской плате.

При обратном подключении шлейфа тачскрина не нажимайте на центр разъема. Это может согнуть коннектор и привести к повреждению тачскрина. Нажмите сначала на один его конец, затем – на противоположный.
20 - Шаг 20 - Отсоединение дисплея
20 - Шаг 20 - Отсоединение дисплея 20 - Шаг 20 - Отсоединение дисплея
20

Шаг 20 - Отсоединение дисплея

Используя плоский конец спуджера, отсоедините шлейф дисплея, вытащив его из гнезда на материнской плате.
21 - Шаг 21 - Отсоединение дисплея
21 - Шаг 21 - Отсоединение дисплея 21 - Шаг 21 - Отсоединение дисплея
21

Шаг 21 - Отсоединение дисплея

Снимите дисплей.
22 - Шаг 22 - Основная (задняя) камера
22 - Шаг 22 - Основная (задняя) камера 22 - Шаг 22 - Основная (задняя) камера 22 - Шаг 22 - Основная (задняя) камера
22

Шаг 22 - Основная (задняя) камера

Пинцетом аккуратно снимите защитную пленку, закрывающую винты крышки основной камеры.
23 - Шаг 23 - Основная (задняя) камера
23

Шаг 23 - Основная (задняя) камера

Удалите два крестовых винта Phillips PH000, крепящих крышку основной камеры:

Винт Phillips 1.9 мм - 1 шт.
Винт Phillips 2.4 мм - 1 шт.
24 - Шаг 24 - Основная (задняя) камера
24 - Шаг 24 - Основная (задняя) камера 24 - Шаг 24 - Основная (задняя) камера
24

Шаг 24 - Основная (задняя) камера

Пинцетом аккуратно снимите крышку основной камеры.
25 - Шаг 25 - Основная (задняя) камера
25 - Шаг 25 - Основная (задняя) камера 25 - Шаг 25 - Основная (задняя) камера
25

Шаг 25 - Основная (задняя) камера

Плоским концом спуджера аккуратно отсоедините разъем шлейфа основной камеры от гнезда на материнской плате.
26 - Шаг 26 - Основная (задняя) камера
26 - Шаг 26 - Основная (задняя) камера 26 - Шаг 26 - Основная (задняя) камера
26

Шаг 26 - Основная (задняя) камера

Вставьте плоский конец спуджера в зазор между основной камерой и задней частью корпуса смартфона.

Аккуратно вытащите камеру из гнезда в корпусе.
27 - Шаг 27 - Основная (задняя) камера
27 - Шаг 27 - Основная (задняя) камера 27 - Шаг 27 - Основная (задняя) камера
27

Шаг 27 - Основная (задняя) камера

Пинцетом удалите основную камеру из корпуса.
28 - Шаг 28 - SIM-лоток
28 - Шаг 28 - SIM-лоток 28 - Шаг 28 - SIM-лоток
28

Шаг 28 - SIM-лоток

Вставьте инструмент для извлечения СИМ-карты (или конец скрепки) в отверстие на СИМ-лотке.

Нажмите, чтобы извлечь сим-карту.
29 - Шаг 29 - SIM-лоток
29

Шаг 29 - SIM-лоток

Извлеките СИМ-лоток из корпуса смартфона.

При обратной установке лотка обязательно сориентируйте его так, чтобы отверстие для извлечения SIM-лотка было внизу.
30 - Шаг 30 - Материнская плата
30

Шаг 30 - Материнская плата

Отвинтите крестовый винт Phillips PH 000 1,4 мм, удерживающий крышку NFC.
31 - Шаг 31 - Материнская плата
31 - Шаг 31 - Материнская плата 31 - Шаг 31 - Материнская плата
31

Шаг 31 - Материнская плата

Пинцетом снимите крышку NFC.
32 - Шаг 32 - Материнская плата
32

Шаг 32 - Материнская плата

Удалите два крестовых винта Phillips PH 000 2,7 мм, крепящих защитный кожух шлейфа управления аудио к материнской плате
33 - Шаг 33 - Материнская плата
33 - Шаг 33 - Материнская плата 33 - Шаг 33 - Материнская плата
33

Шаг 33 - Материнская плата

Пинцетом удалите защитный кожух шлейфа управления аудио.
34 - Шаг 34 - Материнская плата
34 - Шаг 34 - Материнская плата 34 - Шаг 34 - Материнская плата
34

Шаг 34 - Материнская плата

Плоским концом спуджера отсоедините шлейф управления аудио, вытащив его разъем из гнезда на материнской плате.
35 - Шаг 35 - Материнская плата
35 - Шаг 35 - Материнская плата 35 - Шаг 35 - Материнская плата
35

Шаг 35 - Материнская плата

Острым концом спуджера отсоедините разъем шлейфа антенны, вытащив его из соответствующего гнезда на материнской плате.
36 - Шаг 36 - Материнская плата
36 - Шаг 36 - Материнская плата 36 - Шаг 36 - Материнская плата
36

Шаг 36 - Материнская плата

Острым концом спуджера отсоедините антенный шлейф Wi-Fi, вытащив его разъем из гнезда материнской платы.
37 - Шаг 37 - Материнская плата
37 - Шаг 37 - Материнская плата 37 - Шаг 37 - Материнская плата
37

Шаг 37 - Материнская плата

Плоским концом спуджера отсоедините шлейф кнопки питания, вытащив его разъем из гнезда материнской платы.
38 - Шаг 38 - Материнская плата
38 - Шаг 38 - Материнская плата 38 - Шаг 38 - Материнская плата
38

Шаг 38 - Материнская плата

Острым концом спуджера отсоедините антенный шлейф порта Lightning, вытащив его разъем из гнезда материнской платы.
39 - Шаг 39 - Материнская плата
39 - Шаг 39 - Материнская плата 39 - Шаг 39 - Материнская плата
39

Шаг 39 - Материнская плата

Острым концом спуджера отсоедините шлейф порта зарядки Lightning, вытащив его разъем из гнезда материнской платы.
40 - Шаг 40 - Материнская плата
40 - Шаг 40 - Материнская плата 40 - Шаг 40 - Материнская плата 40 - Шаг 40 - Материнская плата
40

Шаг 40 - Материнская плата

Пинцетом вытащите антенный кабель из двух зажимов на правом краю материнской платы.
41 - Шаг 41 - Материнская плата
41 - Шаг 41 - Материнская плата 41 - Шаг 41 - Материнская плата
41

Шаг 41 - Материнская плата

Удалите три крепежных винта:

Винт Phillips PH 000 1.3 мм - 1 шт.
Винт Phillips PH 000 2.6 мм - 1 шт.
Винт Xeno 2.2 мм - 1 шт.


Если под рукой нет отвертки Xeno (+/-), это можно сделать с помощью маленькой шлицевой отвертки.
42 - Шаг 42 - Материнская плата
42 - Шаг 42 - Материнская плата 42 - Шаг 42 - Материнская плата
42

Шаг 42 - Материнская плата

Пинцетом снимите кронштейн.
43 - Шаг 43 - Материнская плата
43 - Шаг 43 - Материнская плата 43 - Шаг 43 - Материнская плата
43

Шаг 43 - Материнская плата

С помощью пинцета высвободите верхний левый кабель антенны GSM из первого крепления на материнской плате, выталкивая его из-под крепления в сторону аккумулятора.
44 - Шаг 44 - Материнская плата
44 - Шаг 44 - Материнская плата 44 - Шаг 44 - Материнская плата 44 - Шаг 44 - Материнская плата
44

Шаг 44 - Материнская плата

Таким же образом высвободите кабель из 2-го и 3-го креплений.

Для того, чтобы освободить кабель из 2-го крепления, используйте острый конец спуджера.

Вы должны провести кабель над материнской платой и под шлейфом управления аудио, как показано на первой фотографии.
45 - Шаг 45 - Материнская плата
45

Шаг 45 - Материнская плата

Отвинтите крестовый винт Phillips PH 000 2,0 мм непосредственно под считывателем SIM-карты.
46 - Шаг 46 - Материнская плата
46 - Шаг 46 - Материнская плата 46 - Шаг 46 - Материнская плата 46 - Шаг 46 - Материнская плата
46

Шаг 46 - Материнская плата

Аккуратно приподнимите - но не удаляйте - материнскую плату, поднимая ее от нижнего края, ближайшего к разъему Lightning.
47 - Шаг 47 - Материнская плата
47 - Шаг 47 - Материнская плата 47 - Шаг 47 - Материнская плата 47 - Шаг 47 - Материнская плата
47

Шаг 47 - Материнская плата

Аккуратно поднимите материнскую плату до вертикального положения, чтобы открыть разъем антенны на нижней стороне, рядом с верхним краем платы.

Не пытайтесь полностью удалить материнскую плату: антенна Wi-Fi / Bluetooth все еще подключена к ее нижней части.
48 - Шаг 48 - Материнская плата
48 - Шаг 48 - Материнская плата 48 - Шаг 48 - Материнская плата
48

Шаг 48 - Материнская плата

Осторожно положите материнскую плату вверх дном, чтобы ее верхняя часть опиралась на заднее ребро корпуса iPhone.

Плоским концом спуджера отсоедините разъем антенного кабеля Wi-Fi / Bluetooth от его гнезда на задней панели материнской платы.
49 - Шаг 49 - Материнская плата
49

Шаг 49 - Материнская плата

Удалите материнскую плату.

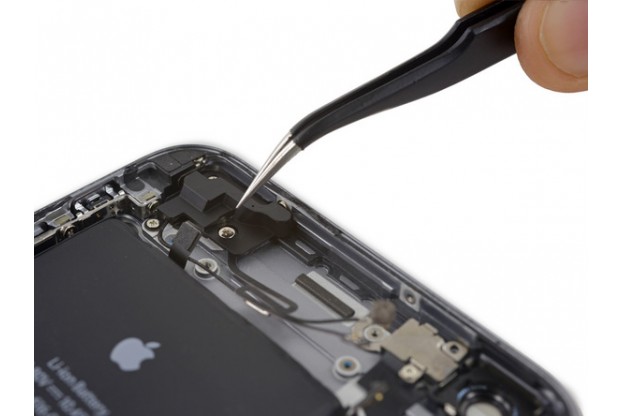

50 - Шаг 50 - Wi-Fi / Bluetooth-антенна
50 - Шаг 50 - Wi-Fi / Bluetooth-антенна 50 - Шаг 50 - Wi-Fi / Bluetooth-антенна
50

Шаг 50 - Wi-Fi / Bluetooth-антенна

Пинцетом поднимите защитную наклейку, закрывающую третий винт крепления антенны, при этом удерживая саму антенну на месте.

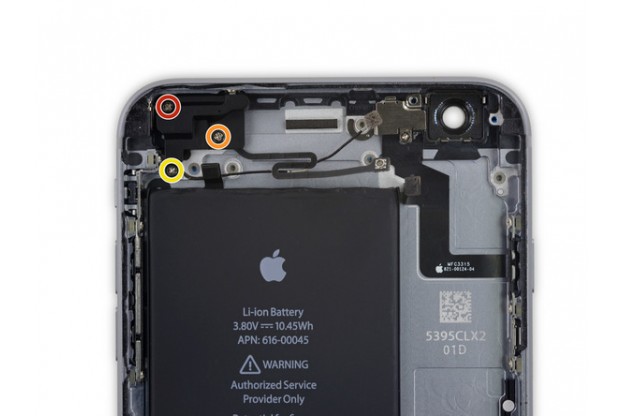

51 - Шаг 51 - Wi-Fi / Bluetooth-антенна
51

Шаг 51 - Wi-Fi / Bluetooth-антенна

Удалите три крестовых винта Phillips PH 000, удерживающих антенну:

Винт Phillips 2.7 мм - 1 шт.
Винт Phillips 1.7 мм - 1 шт.
Винт Phillips 1.3 мм - 1 шт.

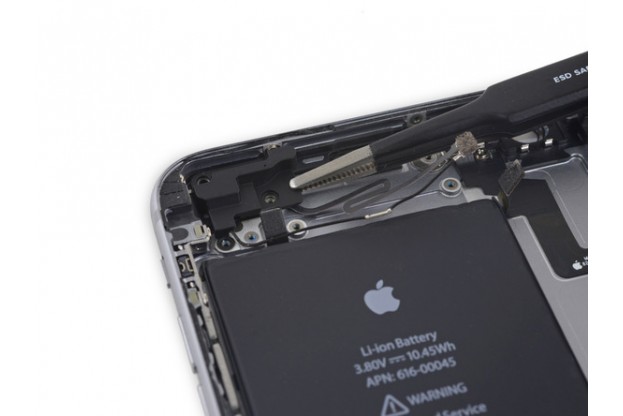

52 - Шаг 52 - Wi-Fi / Bluetooth-антенна
52 - Шаг 52 - Wi-Fi / Bluetooth-антенна 52 - Шаг 52 - Wi-Fi / Bluetooth-антенна
52

Шаг 52 - Wi-Fi / Bluetooth-антенна

Приподнимите антенну, открывая доступ к последнему крепежному винту.

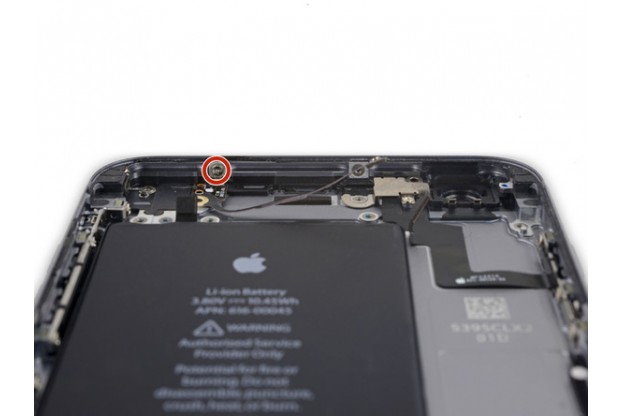

53 - Шаг 53 - Wi-Fi / Bluetooth-антенна
53

Шаг 53 - Wi-Fi / Bluetooth-антенна

Удалите крестовый винт Phillips PH000 1,3 мм, крепящий антенну к задней части корпуса.

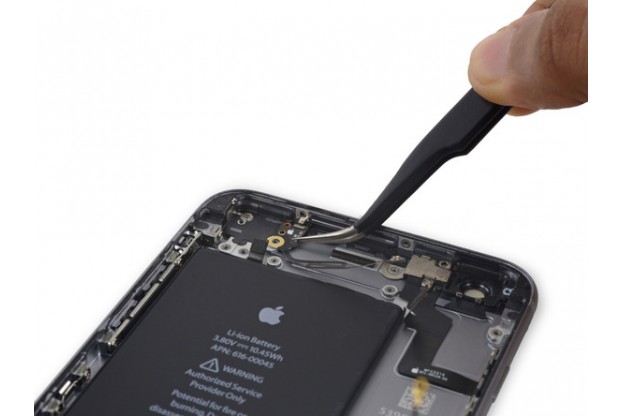

54 - Шаг 54 - Wi-Fi / Bluetooth-антенна
54 - Шаг 54 - Wi-Fi / Bluetooth-антенна 54 - Шаг 54 - Wi-Fi / Bluetooth-антенна
54

Шаг 54 - Wi-Fi / Bluetooth-антенна

Удалите Wi-Fi / Bluetooth антенну.
Я сделал это!

Поделись с друзьями!

Комментарии и вопросы

Войти
ВОЙТИ
Регистрация
Создать
Заказать звонок
Перезвоните мне
Забыли пароль
Отправить
Сообщить о наличии
Отправить
Статус заказа
Записаться на ремонт
Bad!
Bad!
Bad!
Заказать
Спасибо что обратились к нам
Thanks

Наш менеджер свяжется с вами в ближайшае время
