iPhone 6S
Model: A1633, A1688, A1700
9 сентября 2015г. на прилавки поступила новая серия iPhone 6s. В отличие от iPhone 6 была добавлена функция 3D Touch, которая чувствительна к силе нажатия. Объем оперативной памяти возрос до 2Гб, а в кнопку "Домой" установили улучшенный сканер отпечатка пальца Touch ID 2.0. Внешне модели почти не различаются.
Пошаговая инструкция
0
Гибкий нижний шлейф включает в себя разъем зарядки Lightning, разъем для наушников, два микрофона и пружинные контакты для механизма Taptic и громкоговорителя. Введение
1
Перед началом работы разрядите аккумулятор до уровня менее 25%. Отключите iPhone. Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 1.2. Шаг 1 - Торцевые винты Pentalobe
2
Дисплей на iPhone 6s скреплен с корпусом тонкой клеевой полоской по периметру. Если вы хотите после сборки заменить клей, приготовьте набор новых клеящих полос. Можно выполнить ремонт и без замены клея, это никак не отразится на дальнейшем функционировании смартфона.
Закрепите специальную присоску в нижнем левом углу дисплея, не захватывая кнопку Home.
Шаг 2 - Поднятие дисплейного модуля
3
Плотно прижав присоску к дисплею, потяните ее вверх с устойчивым постоянным усилием, без рывков, чтобы создать небольшой зазор между лицевой панелью и корпусом. Помните, что чрезмерное усилие может повредить дисплей. Шаг 3 - Поднятие дисплейного модуля
4
На нижней стороне дисплея имеется надпись над гнездом для наушников. Это самое безопасное место для начала открытия телефона.Поместите плоскую кромку спуджера в зазор между дисплеем и корпусом, прямо над гнездом для наушников.
Шаг 4 - Поднятие дисплейного модуля
5
Поворачивайте спуджер, чтобы расширить зазор между дисплеем и остальной частью корпуса. Шаг 5 - Поднятие дисплейного модуля
6
Вставьте плоский конец спуджера с левой стороны телефона, между дисплеем и корпусом.
Ведите спуджер вверх по боковой части телефона, чтобы отделить клеевой слой и отщелкнуть крепежи.
Шаг 6 - Поднятие дисплейного модуля
7
Переместите спуджер на нижний край, где Вы приподняли дисплейный модуль iPhone.
Ведите спуджер вправо, вдоль нижнего края телефона.
Шаг 7 - Поднятие дисплейного модуля
8
Ведите спуджер вверх по правой стороне, чтобы продолжить отделение клеевого слоя и освобождение защелок дисплея. Шаг 8 - Поднятие дисплейного модуля
9
Используя присоску, приподнимите дисплей, отщелкнув последний крепеж.
Не открывайте дисплей более чем на 90º, так как он в верхней части подключен к корпусу тремя шлейфами, которые могут оборваться. Шаг 9 - Поднятие дисплейного модуля
10
Снимите присоску с лицевой части дисплея. Шаг 10 - Поднятие дисплейного модуля
11
Аккуратно поднимите дисплей. Чтобы открыть телефон, используйте защелки в верхней его части в качестве фиксатора спуджера.Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу.Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.
Шаг 11 - Поднятие дисплейного модуля
12
Снимите два крестовых винта Phillips PH000, крепящие крышку разъема аккумулятора.Шаг 12 - Снятие защитной крышки с разъема аккумулятора
•Винт Philips 2.9мм - 1 шт.
•Винт Philips 2.2мм - 1 шт.
13
Пинцетом снимите крышку разъема аккумулятора с iPhone. Шаг 13 - Снятие защитной крышки с разъема аккумулятора
14
Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы. Шаг 14 - Снятие защитной крышки с разъема аккумулятора
15
Спуджером отодвиньте разъем аккумулятора от гнезда материнской платы во избежание случайного подключения батареи во время работы. Шаг 15 - Снятие защитной крышки с разъема аккумулятора
16
Удалите четыре крестовых винта Phillips PH000 (3 х 1,2 мм и 1 х 2,8 мм), крепящих крышку подсоединения шлейфа дисплея.Шаг 16 - Отсоединение дисплея
•Винт Philips 1.2мм - 3 шт.
•Винт Philips 2.8мм - 1 шт.
17
Аккуратно снимите крышку шлейфа дисплея. Шаг 17 - Отсоединение дисплея
18
Используя плоский конец спуджера, отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате. Шаг 18 - Отсоединение дисплея
19
Плоским концом спуджера отсоедините шлейф тачскрина, вытащив его из гнезда на материнской плате.Шаг 19 - Отсоединение дисплея
При обратном подключении шлейфа тачскрина не нажимайте на центр разъема. Это может согнуть коннектор и привести к повреждению тачскрина. Нажмите сначала на один его конец, затем – на противоположный.
20
Используя плоский конец спуджера, отсоедините шлейф дисплея, вытащив его из гнезда на материнской плате. Шаг 20 - Отсоединение дисплея
21
Снимите дисплей. Шаг 21 - Отсоединение дисплея
22
Используя плоский конец спуджера, отсоедините основную камеру от гнезда на материнской плате. Шаг 22 - Снятие основной камеры
23
Удалите два крестовых винта Phillips PH000 на защитной крышке основной камеры:Шаг 23 - Снятие основной камеры
•Винт Philips 1.6мм - 1 шт.
•Винт Philips 2.0мм - 1 шт.
24
Пинцетом снимите защитную крышку камеры. Шаг 24 - Снятие основной камеры
25
Вставьте спуджер плоским концом между задней частью корпуса смартфона и корпусом камеры.Шаг 25 - Снятие основной камеры
Аккуратно поднимите камеру из ее гнезда в корпусе.
26
Пинцетом вытащите камеру. Шаг 26 - Снятие основной камеры
27
Вставьте инструмент для извлечения SIM-карты или конец скрепки в небольшое отверстие в лотке SIM-карты.Шаг 27 - SIM-лоток
Нажмите, чтобы извлечь лоток. Усилие должно быть достаточно мощным.
28
Извлеките лоток SIM-карты из iPhone.Шаг 28 - SIM-лоток
При обратной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.
29
Отвинтите два крестовых винта Phillips PH000 2,3 мм, крепящих защитную крышку соединителя верхнего шлейфа. Шаг 29 - Материнская плата
30
Снимите крышку соединителя верхнего шлейфа. Шаг 30 - Материнская плата
31
Отвинтите пять крестовых винтов Phillips PH000, крепящих верхнюю левую антенну Wi-Fi:Шаг 31 - Материнская плата
•Винт Philips 1.2мм - 2 шт.
•Винт Philips 2.3мм - 1 шт.
•Винт Philips 1.9мм - 1 шт.
•Винт Philips 2.0мм - 1 шт.
32
Пинцетом снимите верхнюю левую антенну Wi-Fi. Шаг 32 - Материнская плата
33
Плоским концом спуджера отсоедините шлейф управления аудиосигналом от гнезда на материнской плате. Шаг 33 - Материнская плата
34
Острым концом спуджера отсоедините антенный кабель от его гнезда в правом верхнем углу материнской платы. Шаг 34 - Материнская плата
35
Острым концом спуджера отсоедините антенный кабель от его гнезда в левом нижнем углу материнской платы. Шаг 35 - Материнская плата
36
Вставьте плоский конец спуджера под шлейф Lightning. Поднимите его, чтобы отсоединить от гнезда на материнской плате. Шаг 36 - Материнская плата
37
Пинцетом аккуратно потяните антенный кабель, чтобы отключить его от двух зажимов на правой стороне материнской платы. Шаг 37 - Материнская плата
38
Отвинтите крестовый винт Phillips PH000 1,3 мм, крепящий кронштейн NFC к материнской плате. Шаг 38 - Материнская плата
39
Пинцетом снимите кронштейн NFC. Шаг 39 - Материнская плата
40
Отвинтите два крестовых винта Phillips PH000:Шаг 40 - Материнская плата
•Винт Philips 2.5мм - 1 шт. в верхней части материнской платы
•Винт Philips 1.4мм - 1 шт. на верхнем торце заднего корпуса.
41
Пинцетом снимите пластиковый зажим. Шаг 41 - Материнская плата
42
Отвинтите последние три винта, крепящие материнскую плату к задней части корпуса:Шаг 42 - Материнская плата
•Винт Philips 1.9мм - 1 шт.
•Гайка Hex 2.5мм - 1 шт.
•Винт Philips 1.8мм - 1 шт.
43
Вставьте медиатор под нижний край материнской платы, между платой и громкоговорителем.
С его помощью осторожно выньте материнскую плату из корпуса.Шаг 43 - Материнская плата
Удалите материнскую плату.
44

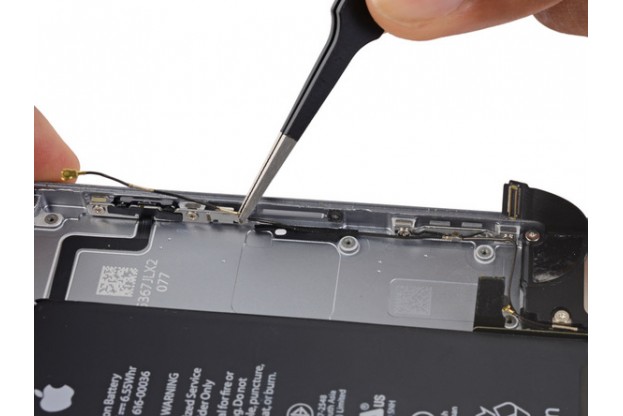

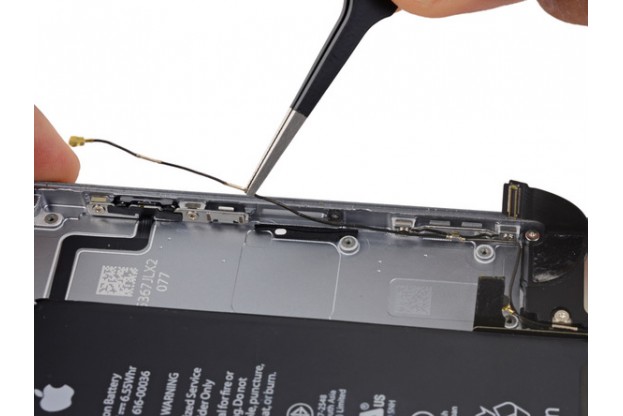

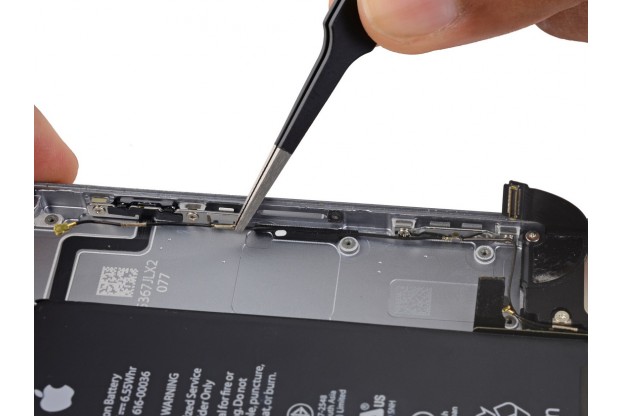

Вытащите антенный кабель из резинового вкладыша на правом краю задней части корпуса. Шаг 44 - Динамик
45

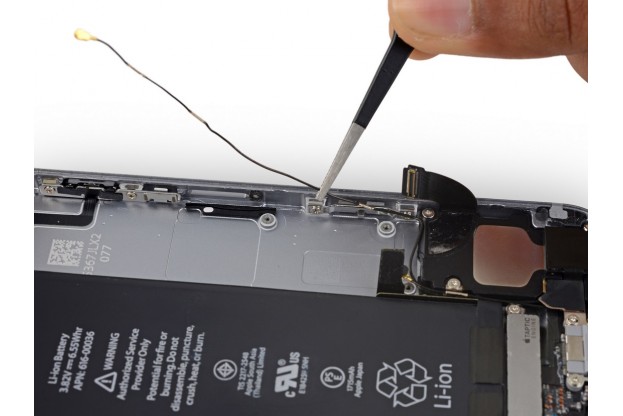

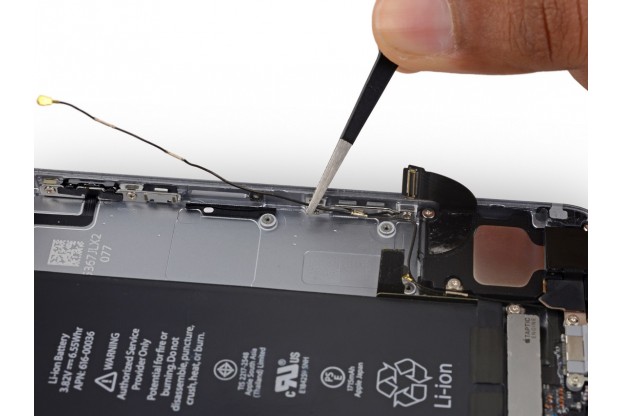

Продолжая вытаскивать антенный кабель вдоль задней части корпуса, освободите его от маленького металлического зажима. Шаг 45 - Динамик

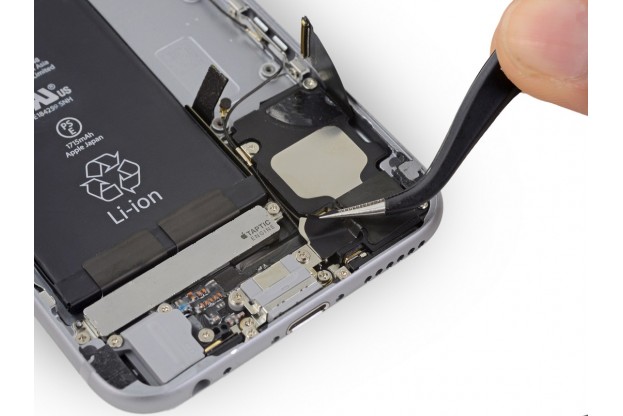

46

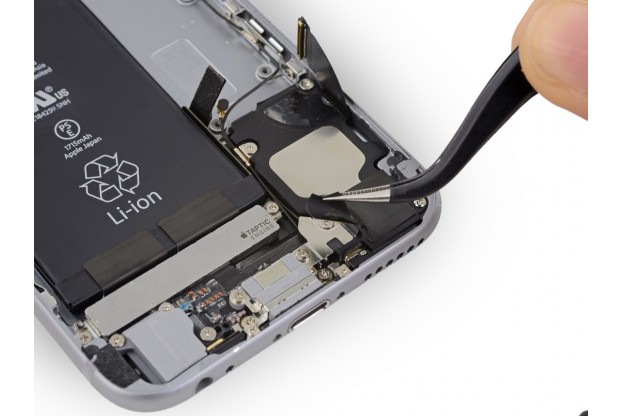

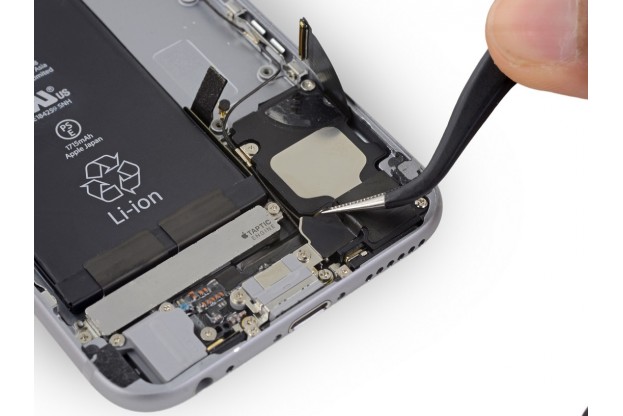

С помощью пинцета снимите ленту поверх защитной крышки антенны распределителя Wi-Fi. Шаг 46 - Динамик
47

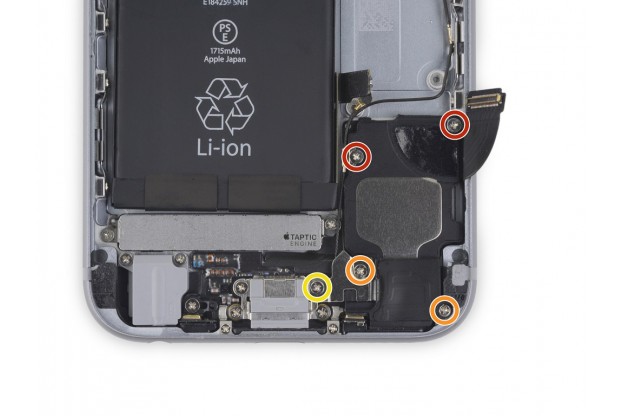

Отвинтите пять крестовых винтов Phillips PH000:Шаг 47 - Динамик
•Винт Philips 2.6мм - 2 шт.
•Винт Philips 2.3мм - 2 шт.
•Винт Philips 3.0мм - 1 шт.
48

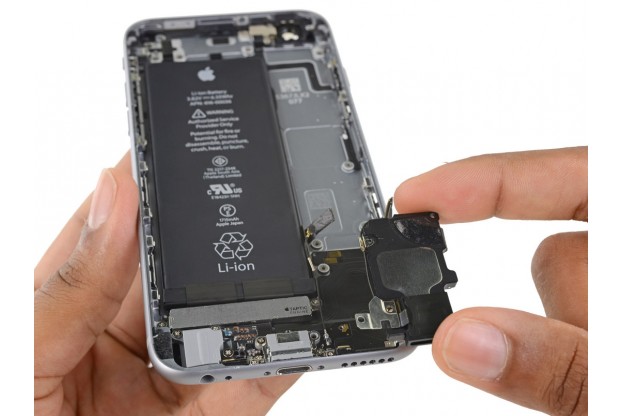

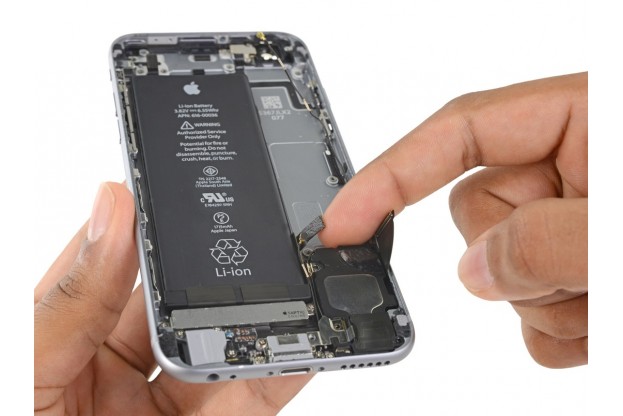

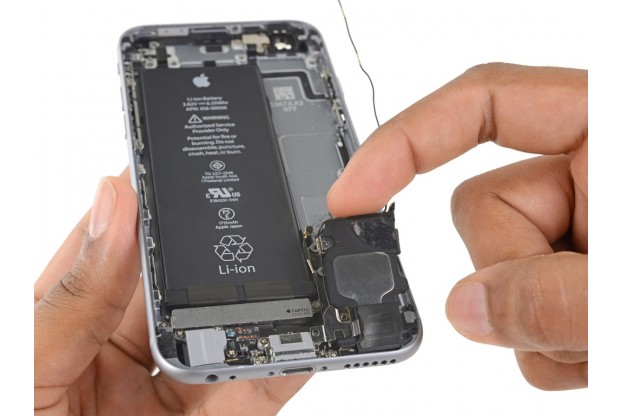

Снимите громкоговоритель Шаг 48 - Динамик
49

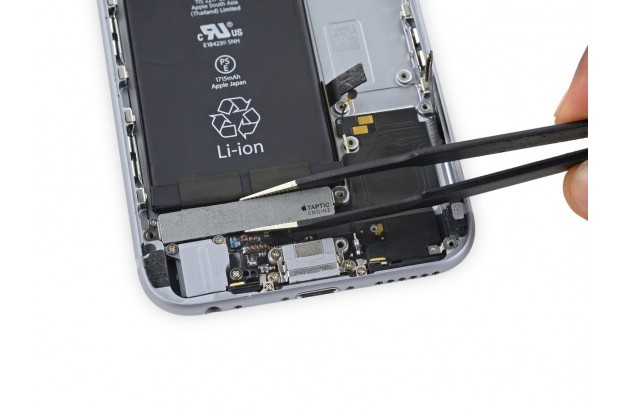

Удалите два крестовых винта Phillips PH000 1,5 мм, крепящих двигатель Taptic к задней части корпуса.Шаг 49 - Коннектор Lightning
Снимите двигатель Taptic.
50

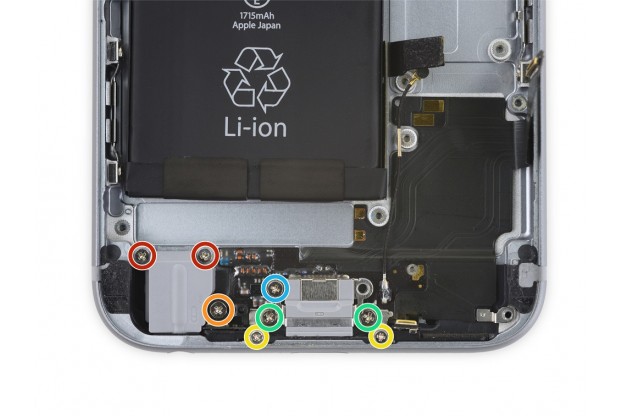

Удалите восемь крестовых винтов Phillips PH000:Шаг 50 - Коннектор Lightning
•Винт Philips 2.9мм - 2 шт. на разъеме для наушников
•Винт Philips 3.7мм - 1 шт. на кронштейне гнезда для наушников
•Винт Philips 1.4мм - 2 шт. на краю iPhone
•Винт Philips 1.9мм - 2 шт. с обеих сторон разъема Lightning
•Винт Philips 3.0мм - 1 шт. слева от разъема
51

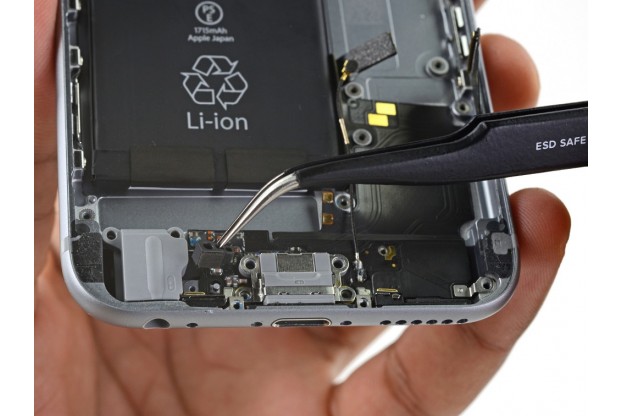

Снимите пластиковый кронштейн микрофона. Шаг 51 - Коннектор Lightning

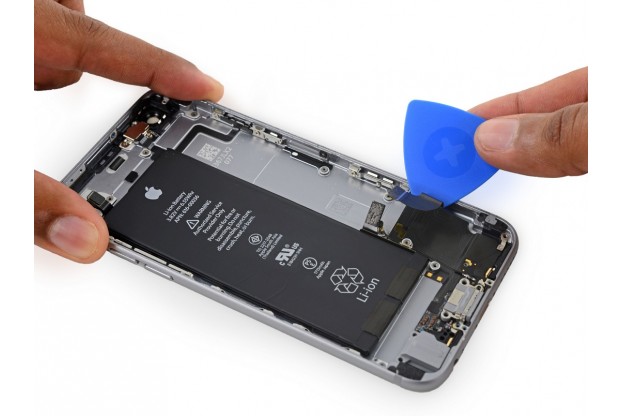

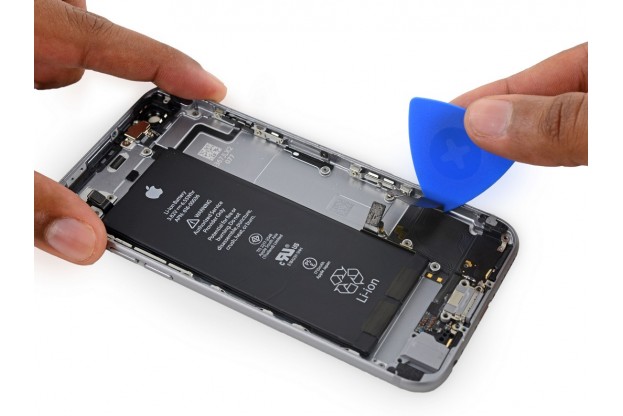

52

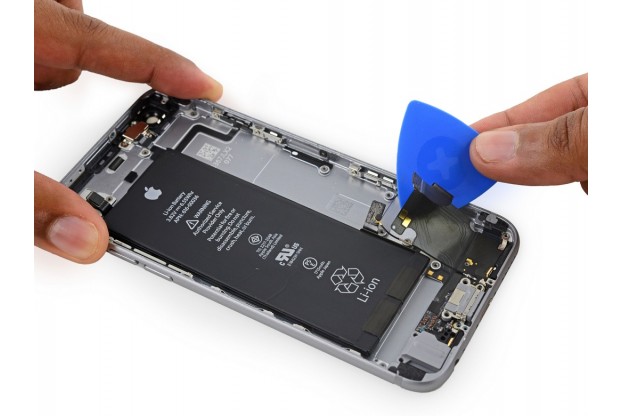

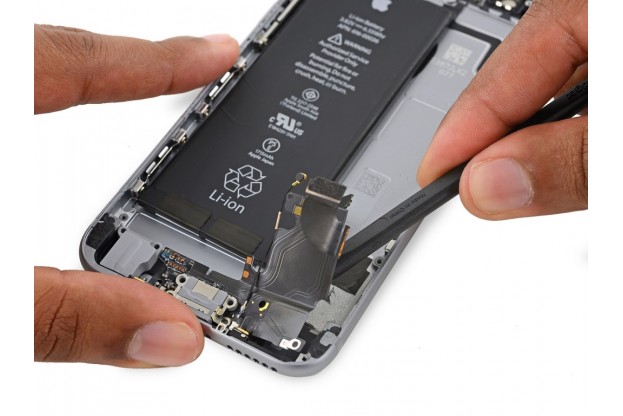

Вставьте пластиковый медиатор между краем задней части корпуса и гибким кабелем.Шаг 52 - Коннектор Lightning
Аккуратно ведите медиатор под гибким кабелем, чтобы разрушить клеевой слой, удерживая кабель на месте.

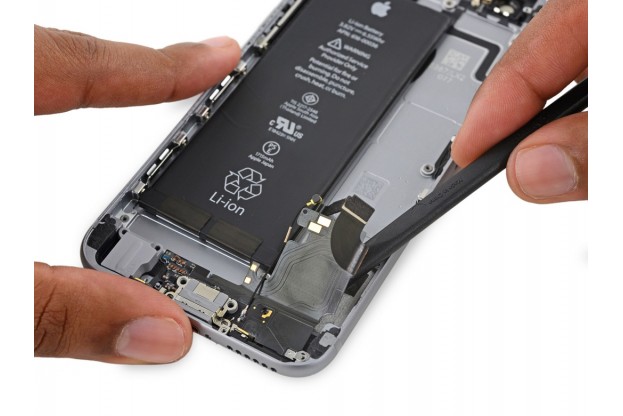

53

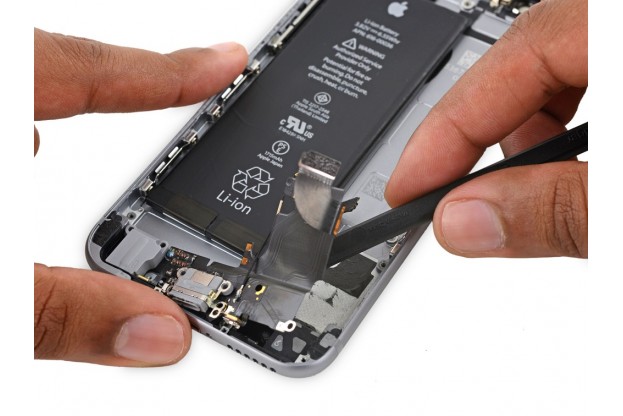

Вставьте плоский конец спуджера между разъемом Lightning и задней частью корпуса, чтобы разрушить оставшийся клеевой слой. Шаг 53 - Коннектор Lightning

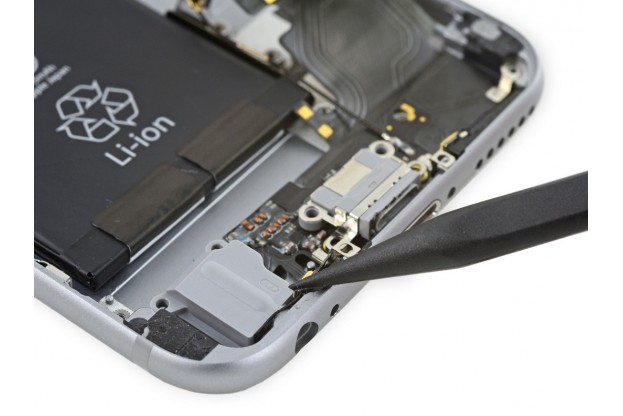

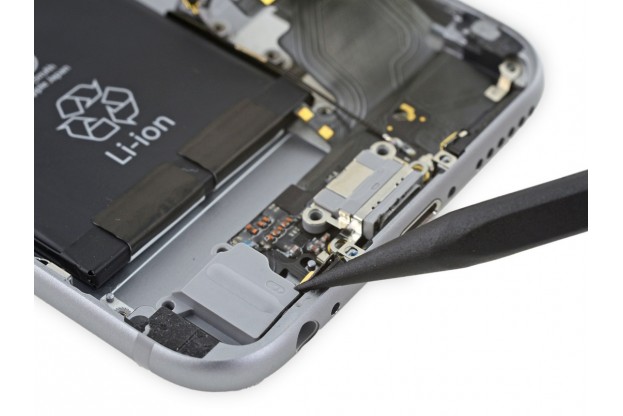

54
Острым концом спуджера отожмите разъем наушников из гнезда в задней части корпуса. Шаг 54 - Коннектор Lightning

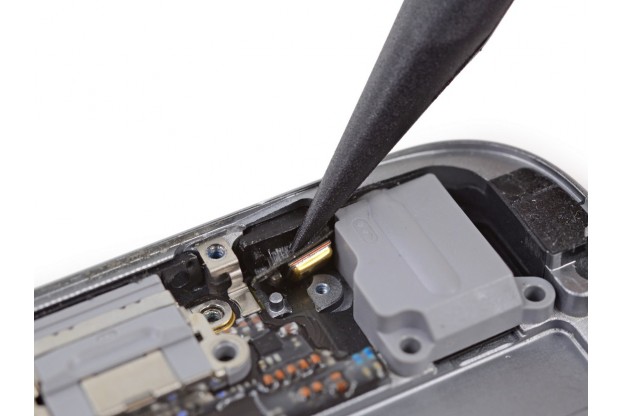

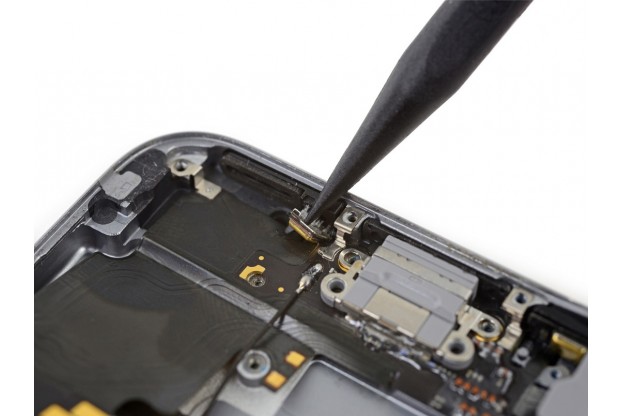

55
Острым концом спуджера отделите два микрофона от нижнего края задней части корпуса. Шаг 55 - Коннектор Lightning
56
Снимите нижний шлейф в сборе.Шаг 56 - Коннектор Lightning
Остается только повторить всю инструкцию в обратном порядке и Ваш айфон будет работать как и прежде.
