Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 1.2.

Дисплей на iPhone 6s скреплен с корпусом тонкой клеевой полоской по периметру. Если вы хотите после сборки заменить клей, приготовьте набор новых клеящих полос. Можно выполнить ремонт и без замены клея, это никак не отразится на дальнейшем функционировании смартфона.

Закрепите специальную присоску в нижнем левом углу дисплея, не захватывая кнопку Home.

Плотно прижав присоску к дисплею, потяните ее вверх с устойчивым постоянным усилием, без рывков, чтобы создать небольшой зазор между лицевой панелью и корпусом.

Помните, что чрезмерное усилие может повредить дисплей.

На нижней стороне дисплея имеется надпись над гнездом для наушников. Это самое безопасное место для начала открытия телефона.

Поместите плоскую кромку спуджера в зазор между дисплеем и корпусом, прямо над гнездом для наушников.

Поворачивайте спуджер, чтобы расширить зазор между дисплеем и остальной частью корпуса.

Вставьте плоский конец спуджера с левой стороны телефона, между дисплеем и корпусом.

Ведите спуджер вверх по боковой части телефона, чтобы отделить клеевой слой и отщелкнуть крепежи.

Переместите спуджер на нижний край, где Вы приподняли дисплейный модуль iPhone.

Ведите спуджер вправо, вдоль нижнего края телефона.

Ведите спуджер вверх по правой стороне, чтобы продолжить отделение клеевого слоя и освобождение защелок дисплея.

Используя присоску, приподнимите дисплей, отщелкнув последний крепеж.

Не открывайте дисплей более чем на 90º, так как он в верхней части подключен к корпусу тремя шлейфами, которые могут оборваться.

Снимите присоску с лицевой части дисплея.

Аккуратно поднимите дисплей. Чтобы открыть телефон, используйте защелки в верхней его части в качестве фиксатора спуджера.

Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу.

Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.

Снимите два крестовых винта Phillips PH000, крепящие крышку разъема аккумулятора.

•Винт Philips 2.9мм - 1 шт.
•Винт Philips 2.2мм - 1 шт.

Пинцетом снимите крышку разъема аккумулятора с iPhone.

Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы.

Спуджером отодвиньте разъем аккумулятора от гнезда материнской платы во избежание случайного подключения батареи во время работы.

Удалите четыре крестовых винта Phillips PH000 (3 х 1,2 мм и 1 х 2,8 мм), крепящих крышку подсоединения шлейфа дисплея.

•Винт Philips 1.2мм - 3 шт.
•Винт Philips 2.8мм - 1 шт.

Аккуратно снимите крышку шлейфа дисплея.

Используя плоский конец спуджера, отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате.

Плоским концом спуджера отсоедините шлейф тачскрина, вытащив его из гнезда на материнской плате.

При обратном подключении шлейфа тачскрина не нажимайте на центр разъема. Это может согнуть коннектор и привести к повреждению тачскрина. Нажмите сначала на один его конец, затем – на противоположный.

Используя плоский конец спуджера, отсоедините шлейф дисплея, вытащив его из гнезда на материнской плате.

Снимите дисплей.

Используя плоский конец спуджера, отсоедините основную камеру от гнезда на материнской плате.

Удалите два крестовых винта Phillips PH000 на защитной крышке основной камеры:

•Винт Philips 1.6мм - 1 шт.
•Винт Philips 2.0мм - 1 шт.

Пинцетом снимите защитную крышку камеры.

Вставьте спуджер плоским концом между задней частью корпуса смартфона и корпусом камеры.

Аккуратно поднимите камеру из ее гнезда в корпусе.

Пинцетом вытащите камеру.

Вставьте инструмент для извлечения SIM-карты или конец скрепки в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Усилие должно быть достаточно мощным.

Извлеките лоток SIM-карты из iPhone.

При обратной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.

Отвинтите два крестовых винта Phillips PH000 2,3 мм, крепящих защитную крышку соединителя верхнего шлейфа.

Снимите крышку соединителя верхнего шлейфа.

Отвинтите пять крестовых винтов Phillips PH000, крепящих верхнюю левую антенну Wi-Fi:

•Винт Philips 1.2мм - 2 шт.
•Винт Philips 2.3мм - 1 шт.
•Винт Philips 1.9мм - 1 шт.
•Винт Philips 2.0мм - 1 шт.

Пинцетом снимите верхнюю левую антенну Wi-Fi.

Плоским концом спуджера отсоедините шлейф управления аудиосигналом от гнезда на материнской плате.

Острым концом спуджера отсоедините антенный кабель от его гнезда в правом верхнем углу материнской платы.

Острым концом спуджера отсоедините антенный кабель от его гнезда в левом нижнем углу материнской платы.

Вставьте плоский конец спуджера под шлейф Lightning. Поднимите его, чтобы отсоединить от гнезда на материнской плате.

Пинцетом аккуратно потяните антенный кабель, чтобы отключить его от двух зажимов на правой стороне материнской платы.

Отвинтите крестовый винт Phillips PH000 1,3 мм, крепящий кронштейн NFC к материнской плате.

Пинцетом снимите кронштейн NFC.

Отвинтите два крестовых винта Phillips PH000:

•Винт Philips 2.5мм - 1 шт. в верхней части материнской платы
•Винт Philips 1.4мм - 1 шт. на верхнем торце заднего корпуса.

Пинцетом снимите пластиковый зажим.

Отвинтите последние три винта, крепящие материнскую плату к задней части корпуса:

•Винт Philips 1.9мм - 1 шт.
•Гайка Hex 2.5мм - 1 шт.
•Винт Philips 1.8мм - 1 шт.

Вставьте медиатор под нижний край материнской платы, между платой и громкоговорителем. С его помощью осторожно выньте материнскую плату из корпуса.

Удалите материнскую плату.

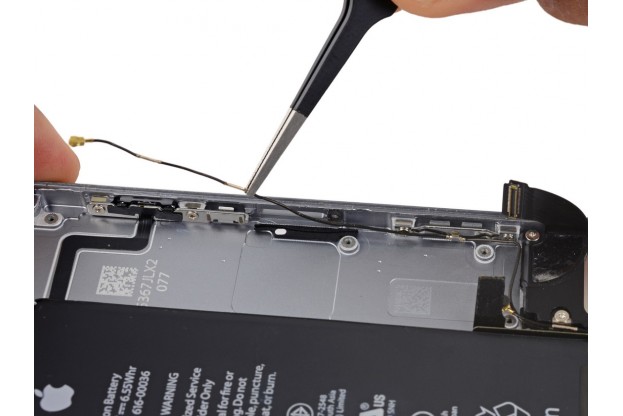

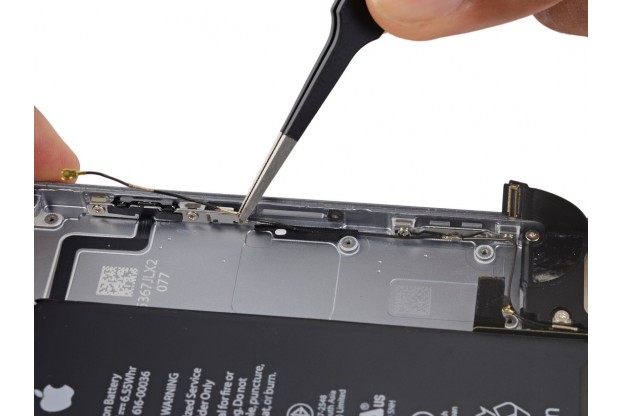

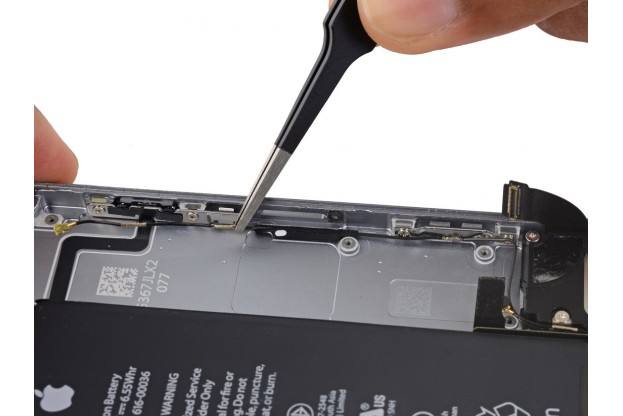

Вытащите антенный кабель из резиновой крепежной втулки в правой части заднего корпуса.

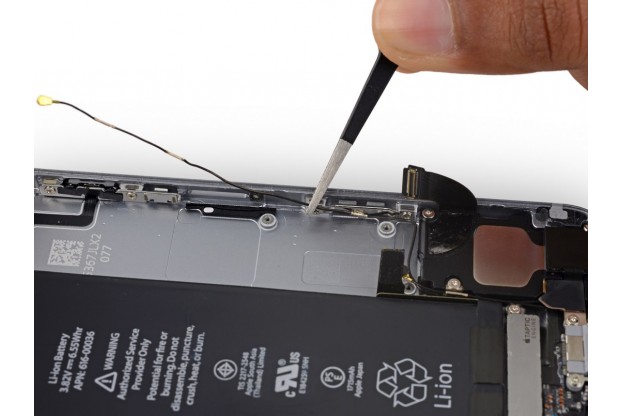

Вытащите антенный кабель из металлического зажима в правой задней части корпуса.

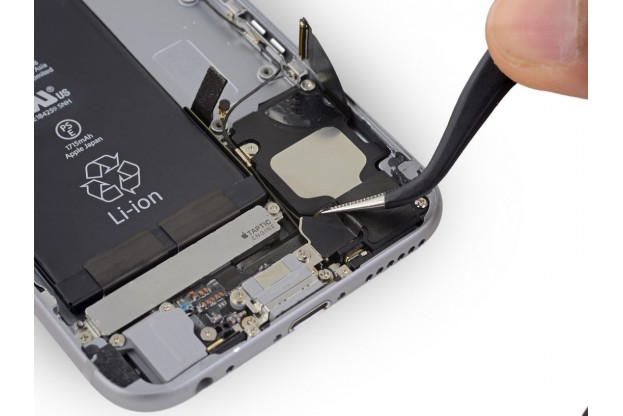

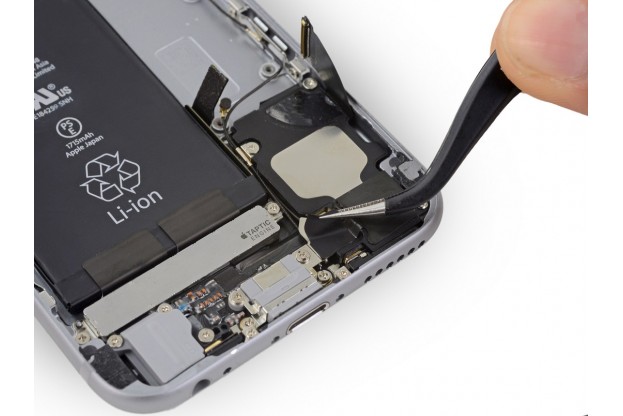

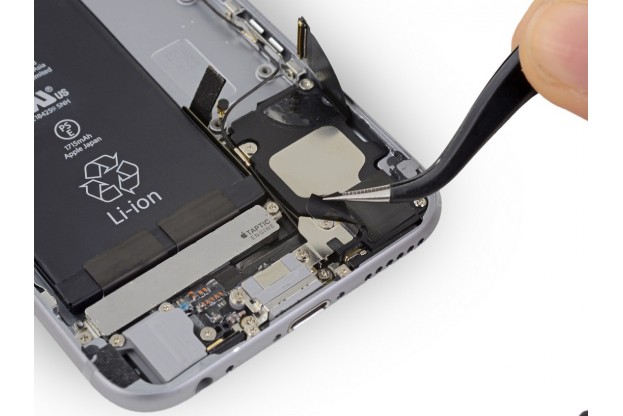

Пинцетом аккуратно снимите ленту поверх кронштейна антенны Wi-Fi.

Отвинтите пять крестовых винтов Phillips PH000, крепящих динамик к заднему корпусу:

•Винт Philips 2.6мм - 2 шт.
•Винт Philips 2.3мм - 2 шт.
•Винт Philips 3.0мм - 1 шт.

Пальцами аккуратно поднимите динамик из гнезда в задней части корпуса.

Снимите динамик.

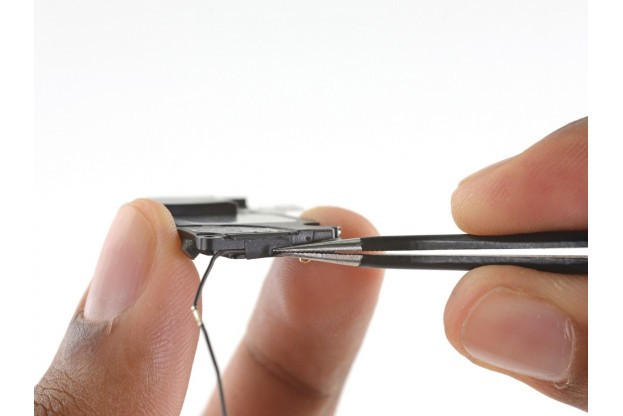

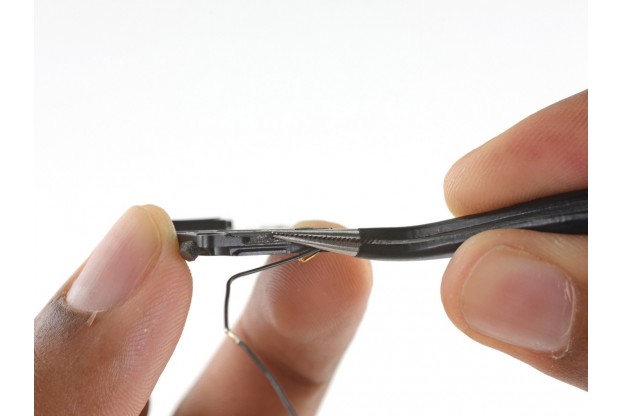

Удалите ленту, закрывающую антенный кабель на торце динамика.

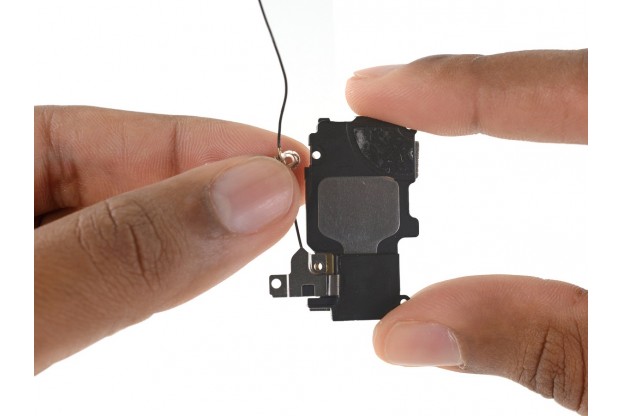

Снимите кабельный зажим с левой стороны динамика.

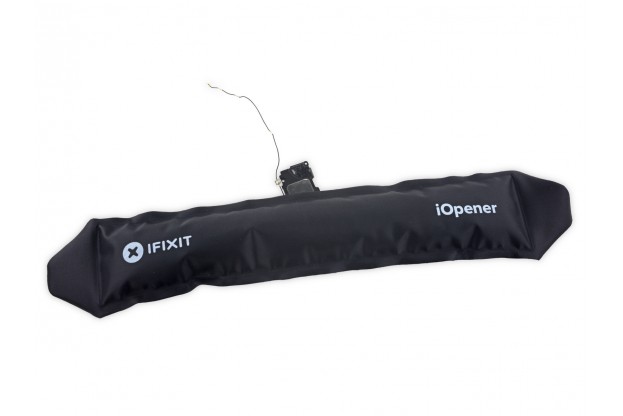

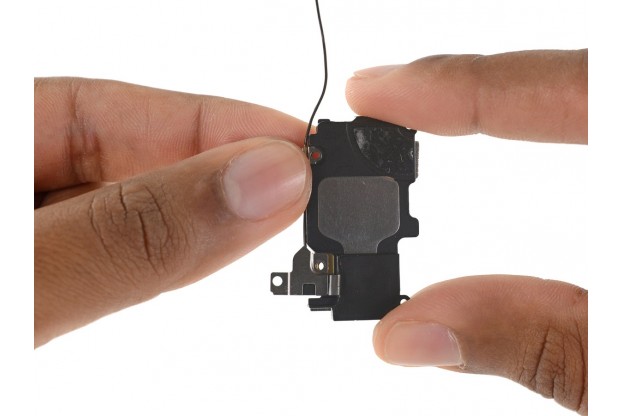

Подготовьте iOpener и положите его поверх антенны Wi-Fi, чтобы смягчить слой клея, крепящий ее на динамике.

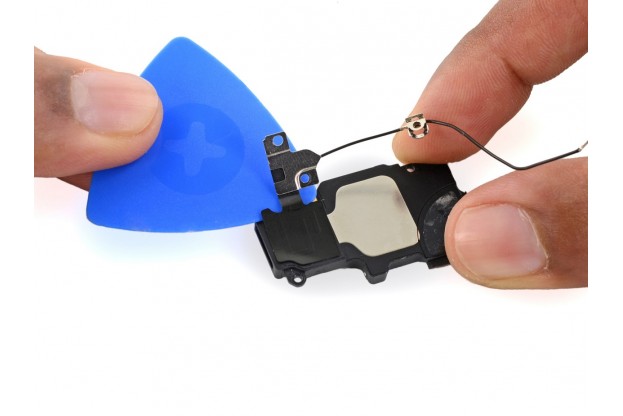

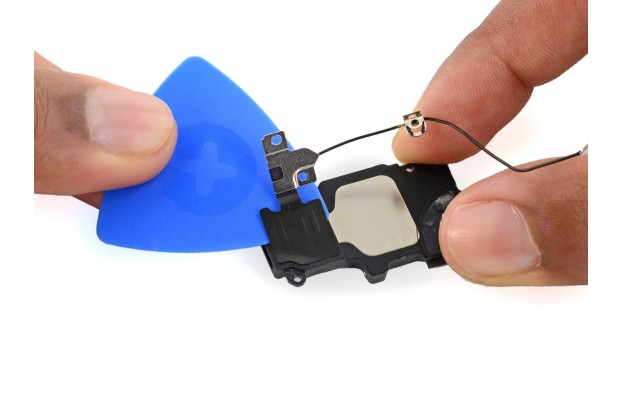

Используя пластиковый медиатор, снимите слой клея, закрепляющего антенну на динамике.

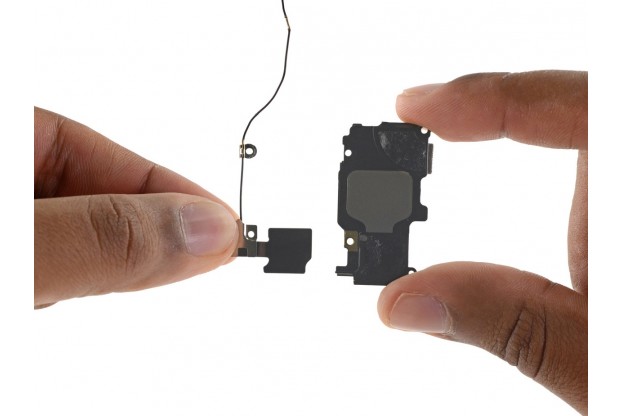

Извлеките антенну из динамика.

Повторите все шаги по сборке устройства в обратном порядке.
