Замена объектива основной камеры на iPhone 6

iPhone 6

Model: A1586, A1524, A1549, A1522

26 сентября на приславки поступила новая серия iPhone 6. Он оснащен новым RetinaHD дисплеем, процессором A8, получил увеличенный объем аккумулятора, а так же является первым айфоном, обладающий объемом 128Gb, совместно с iPhone 6 Plus.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%. Отключите iPhone.

Удалите два 3,6 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 0.8.
2 - Шаг 2 - Открытие телефона
2

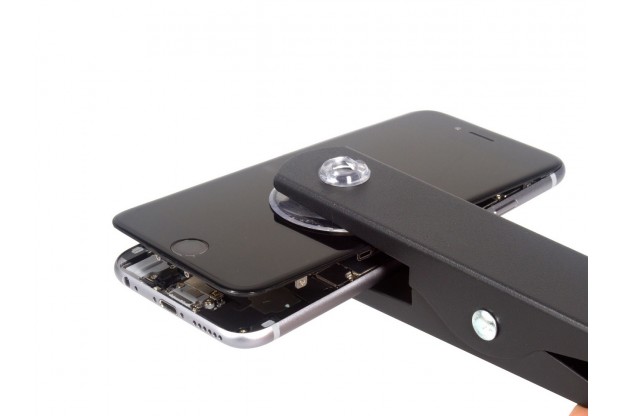

Шаг 2 - Открытие телефона

Откройте экран с помощью устройства iSclack. В качестве инструкции по открытию телефона воспользуйтесь первыми 7 шагами инструкции по замене порта зарядки Lightning.
3 - Шаг 3 - Фронтальная камера
3 - Шаг 3 - Фронтальная камера 3 - Шаг 3 - Фронтальная камера
3

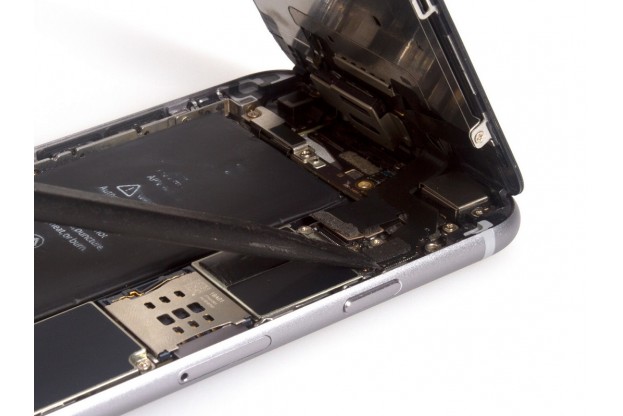

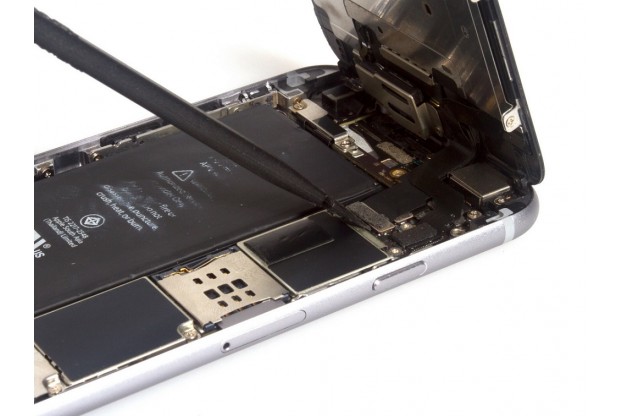

Шаг 3 - Фронтальная камера

Плоским концом спуджера отсоедините разъем кабеля фронтальной камеры и разъем кабеля подключения кнопки Home.
4 - Шаг 4 - Замена линзы
4 - Шаг 4 - Замена линзы 4 - Шаг 4 - Замена линзы
4

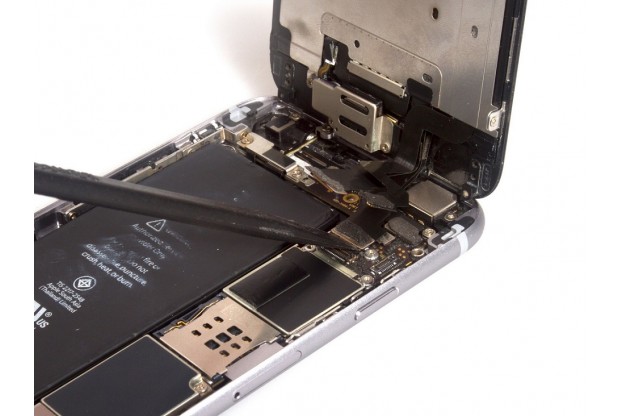

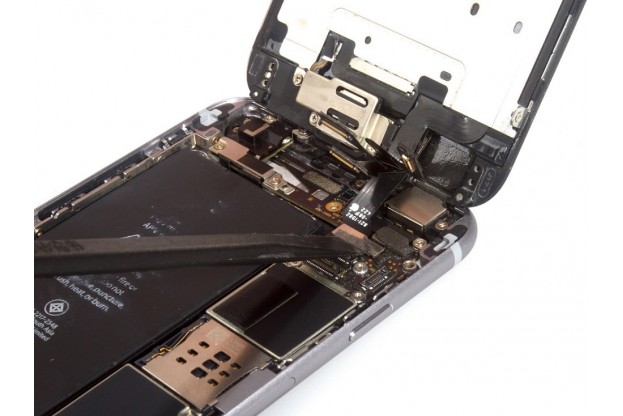

Шаг 4 - Замена линзы

Плоским концом спуджера отсоедините шлейф тачскрина, вытащив его из гнезда на материнской плате.

Отделите переднюю панель от задней части корпуса.
5 - Шаг 5 - Замена линзы
5 - Шаг 5 - Замена линзы 5 - Шаг 5 - Замена линзы
5

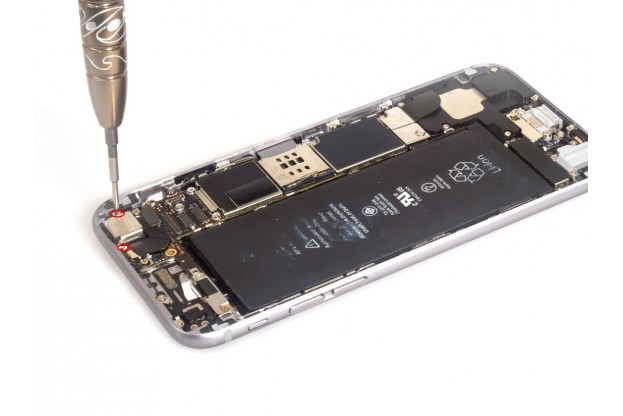

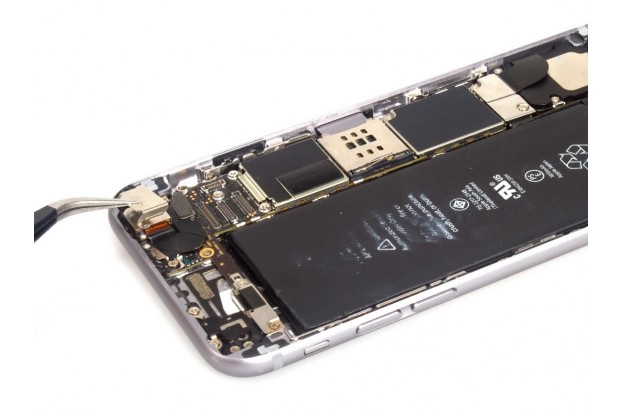

Шаг 5 - Замена линзы

Снимите крышку крепления основной (задней) камеры.
6 - Шаг 6 - Замена линзы
6 - Шаг 6 - Замена линзы 6 - Шаг 6 - Замена линзы
6

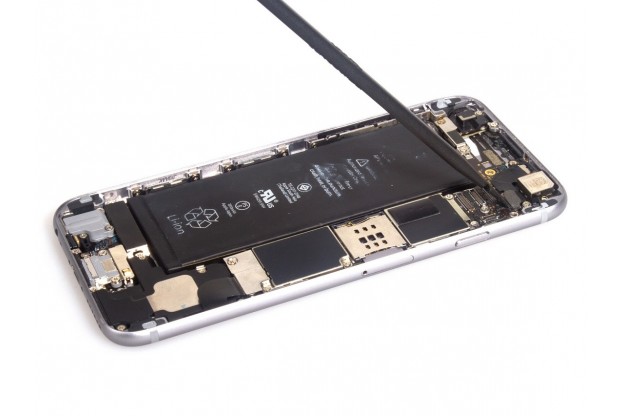

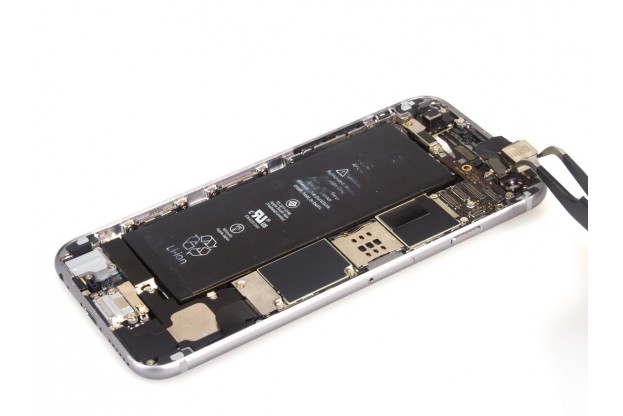

Шаг 6 - Замена линзы

Аккуратно острым концом спуджера отсоедините разъем задней камеры и снимите камеру.
7 - Шаг 7 - Замена линзы
7 - Шаг 7 - Замена линзы 7 - Шаг 7 - Замена линзы
7

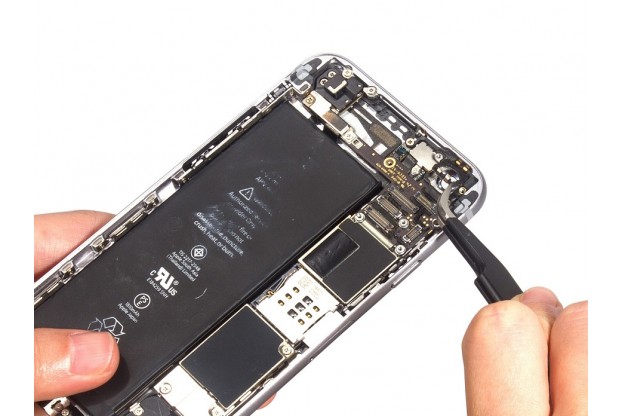

Шаг 7 - Замена линзы

Пинцетом удалите нижний держатель.

Это сделать достаточно трудно. Его внутренний круглый край очень плотно прилегает к кольцу объектива камеры. Таким образом, нужно приложить достаточно усилий, чтобы отсоединить держатель.
8 - Шаг 8 - Замена линзы
8 - Шаг 8 - Замена линзы 8 - Шаг 8 - Замена линзы 8 - Шаг 8 - Замена линзы
8

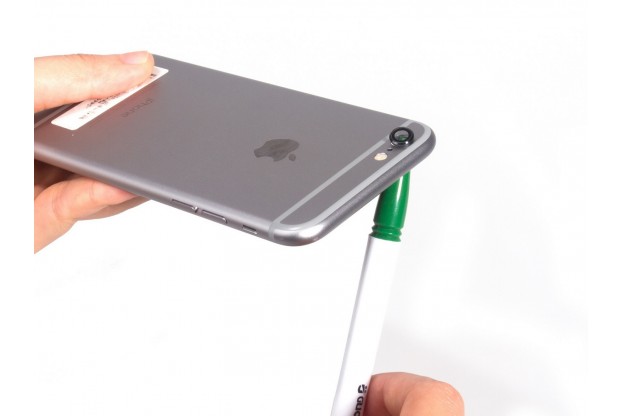

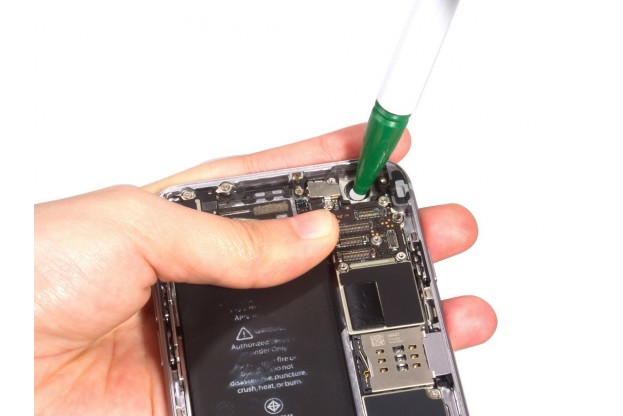

Шаг 8 - Замена линзы

Последний шаг - вытолкнуть изнутри потрескавшийся объектив камеры.

Для этого может подойти любой, самый простой в использовании, инструмент на ваше усмотрение. При выталкивании объектива необходимо так распределить усилие нажима, чтобы случайно не изогнуть заднюю часть корпуса смартфона.

Для установки нового объектива камеры вам понадобится клей, чтобы закрепить объектив камеры, а также новый нижний держатель.

Остается только повторить всю инструкцию в обратном порядке и Ваш айфон будет работать как и прежде.
