Замена материнской платы в iPhone 6

iPhone 6

Model: A1586, A1524, A1549, A1522

26 сентября на приславки поступила новая серия iPhone 6. Он оснащен новым RetinaHD дисплеем, процессором A8, получил увеличенный объем аккумулятора, а так же является первым айфоном, обладающий объемом 128Gb, совместно с iPhone 6 Plus.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1
1

Шаг 1

Будьте внимательны, перед началом всех работ необходимо выключить iPhone.

Откручиваем два винта Pentalobe, находящихся по обе стороны от разъема зарядки.
2 - Шаг 2
2 - Шаг 2 2 - Шаг 2 2 - Шаг 2 2 - Шаг 2
2

Шаг 2

Следующие несколько шагов демонстрируют методику вскрытия iPhone с помощью инструмента iSclack — приспособление для безопасного вскрытия iPhone.

Расположите iPhone между присосками. Установите одну присоску на экране, немного выше кнопки Home, но так, чтобы присоска не заходила на кнопку, вторую присоску установите снизу.

Аккуратно прижимаем присоски к корпусу.
3 - Шаг 3
3 - Шаг 3 3 - Шаг 3
3

Шаг 3

Придерживая одной рукой iPhone, другой разводим присоски в сторону. Этот инструмент хорош тем, что его усилия достаточны, чтобы вскрыть iPhone, но недостаточны, чтобы повредить разъемы экранной сборки. В отличие от присоски, вскрывая которой можно запросто нанести серьезные повреждения телефону.
4 - Шаг 4
4 - Шаг 4 4 - Шаг 4 4 - Шаг 4 4 - Шаг 4 4 - Шаг 4 4 - Шаг 4 4 - Шаг 4
4

Шаг 4

Бывают ситуации, в которых воспользоваться iSclack нет возможности, к примеру, экран на iPhone разбит. В данной ситуации стоит воспользоваться острой лопаткой.

В районе разъема наушников вставляем лопатку в щель между экранной сборкой и корпусом. Воспользовавшись ей как рычагом, приподнимаем экран.
5 - Шаг 5
5 - Шаг 5 5 - Шаг 5 5 - Шаг 5
5

Шаг 5

Действуя как в предыдущем пункте, приподнимаем экран подобным образом.

Внимание, данный способ довольно рискованный. Вставляя лопатку в щель, ни в коем случае не углубляйте ее более чем на 1,5 мм. Иначе можно повредить внутренности телефона.
6 - Шаг 6
6

Шаг 6

Откручиваем пять винтов Phillips, фиксирующих прижимную планку:

Три (нижних) винта 1,2 мм
Один (левый) винт 1,7 мм
Один (правый) винт 3,1 мм.
7 - Шаг 7
7

Шаг 7

Острым пинцетом откладываем прижимную планку в сторону.
8 - Шаг 8
8 - Шаг 8 8 - Шаг 8 8 - Шаг 8
8

Шаг 8

В следующих 4 шагах будьте предельно аккуратны — отключая шлейфы, не повредите разъем на плате.

Плоской стороной спуджера отключаем кабель фронтальной камеры с датчиком приближения.
9 - Шаг 9
9 - Шаг 9 9 - Шаг 9
9

Шаг 9

Плоской стороной спуджера отключаем кабель кнопки Home.
10 - Шаг 10
10 - Шаг 10 10 - Шаг 10 10 - Шаг 10
10

Шаг 10

Плоской стороной спуджера отключаем дисплейный кабель.
11 - Шаг 11
11

Шаг 11

Плоской стороной спуджера отключаем кабель сенсорного стекла.
12 - Шаг 12
12

Шаг 12

Откручиваем два винта Phillips #00, фиксирующих прижимную планку разъема аккумуляторной батареи iPhone:

Правый винт 2,2 мм Левый винт 3,2 мм.
13 - Шаг 13
13

Шаг 13

Пинцетом откладываем прижимную планку в сторону.
14 - Шаг 14
14 - Шаг 14 14 - Шаг 14
14

Шаг 14

Острой стороной спуджера отключаем шлейф аккумуляторной батареи.

Отключая шлейф аккумулятора не повредите разъем на плате.
15 - Шаг 15
15 - Шаг 15 15 - Шаг 15 15 - Шаг 15
15

Шаг 15

Плоской стороной спуджера отключаем коаксиальный кабель антенны.
16 - Шаг 16
16 - Шаг 16 16 - Шаг 16 16 - Шаг 16 16 - Шаг 16
16

Шаг 16

Плоской стороной спуджера отключаем шлейф Lightning разъема.

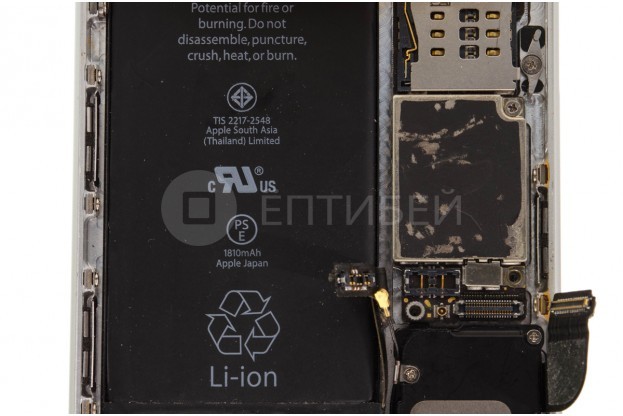

17 - Шаг 17
17 - Шаг 17 17 - Шаг 17
17

Шаг 17

Достаем коаксиальный кабель из фиксирующей клипсы.
18 - Шаг 18
18 - Шаг 18 18 - Шаг 18 18 - Шаг 18 18 - Шаг 18
18

Шаг 18

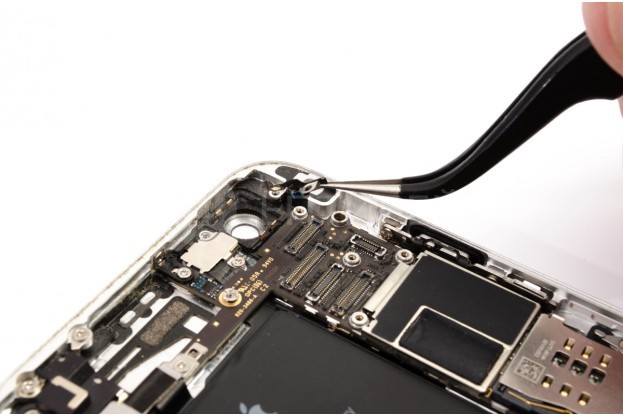

Откручивает два винта Phillips #00, крепящие камеру. Извлекаем камеру.

Откручиваем винт Phillips #00 и достаем металлическую пластину.

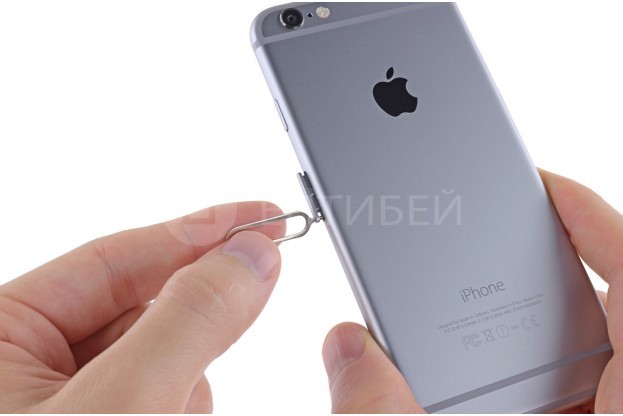

19 - Шаг 19
19 - Шаг 19 19 - Шаг 19 19 - Шаг 19
19

Шаг 19

Извлекаем SIM лоток.

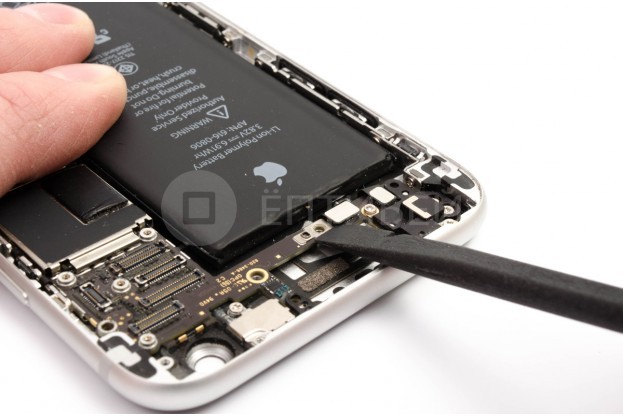

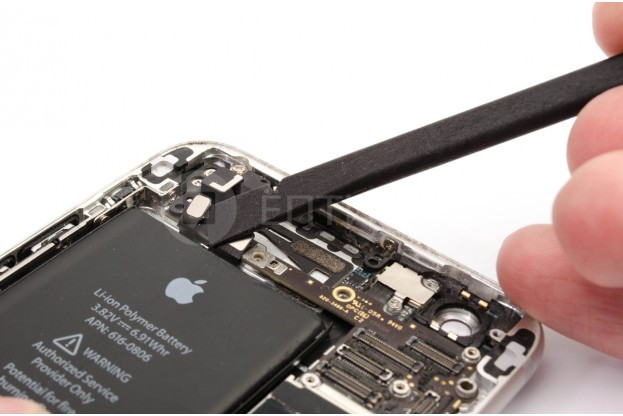

20 - Шаг 20
20 - Шаг 20 20 - Шаг 20 20 - Шаг 20 20 - Шаг 20 20 - Шаг 20 20 - Шаг 20
20

Шаг 20

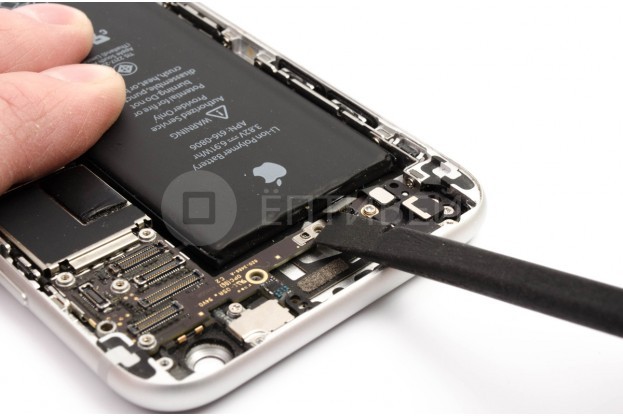

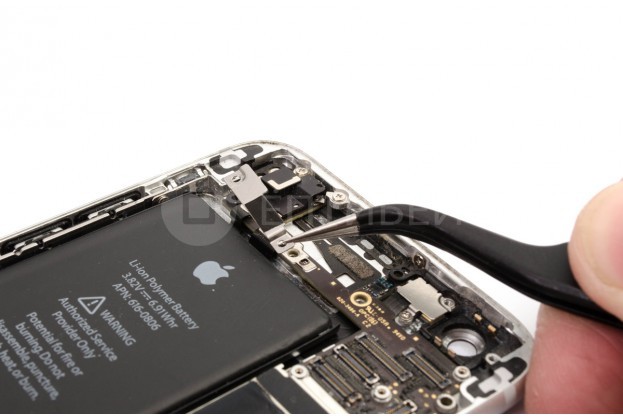

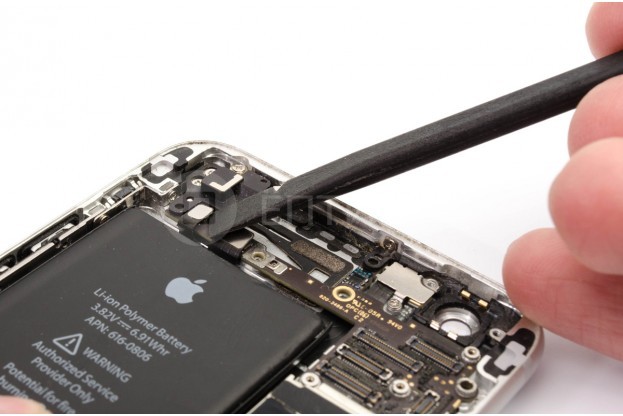

Откручиваем винты Phillips #00 2.9 мм и 2.2 мм с металлической пластины и снимаем ее. Отключаем шлейфа.

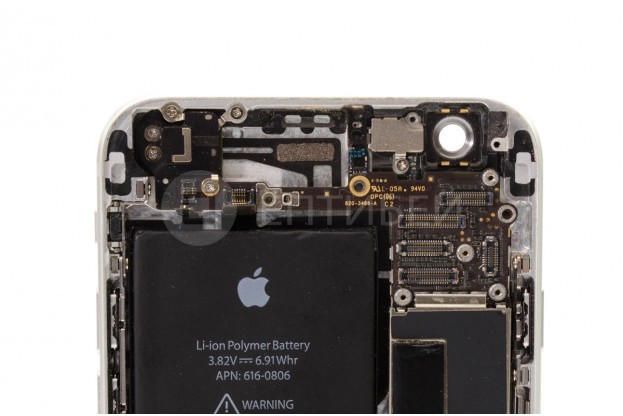

21 - Шаг 21
21 - Шаг 21 21 - Шаг 21
21

Шаг 21

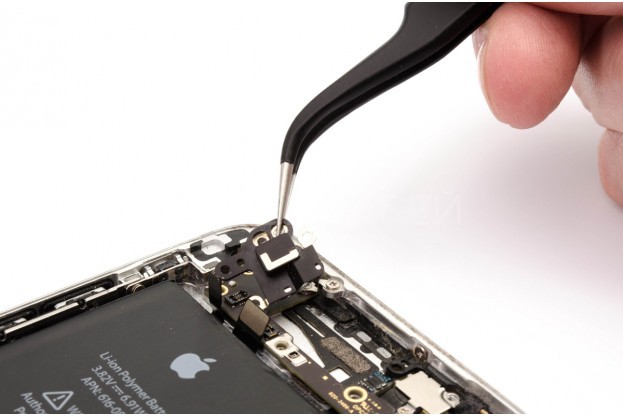

Откручиваем 4 винта Phillis #00 с прижимной пластины и снимаем ее.
22 - Шаг 22
22

Шаг 22

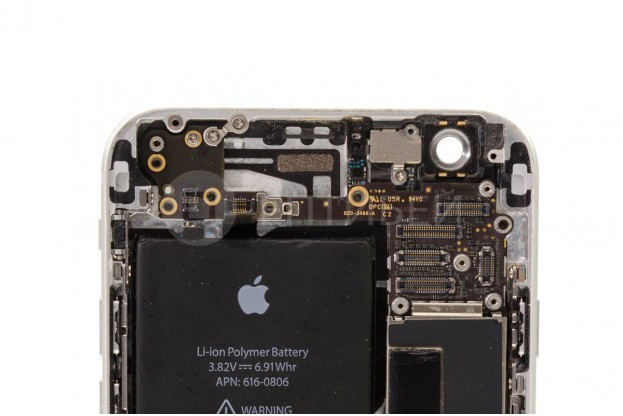

Выкручиваем два винта Phillips #00 1.6 мм сверху слева, расположенных по диагонали.
23 - Шаг 23
23

Шаг 23

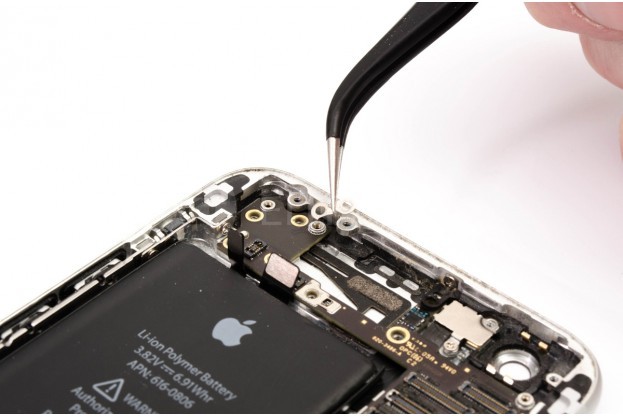

Извлекаем заземляющую пластину.

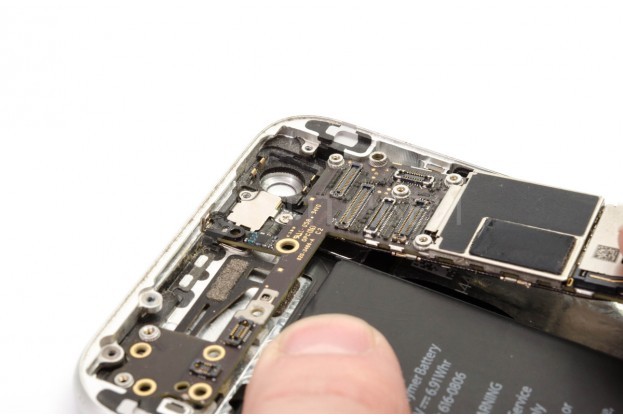

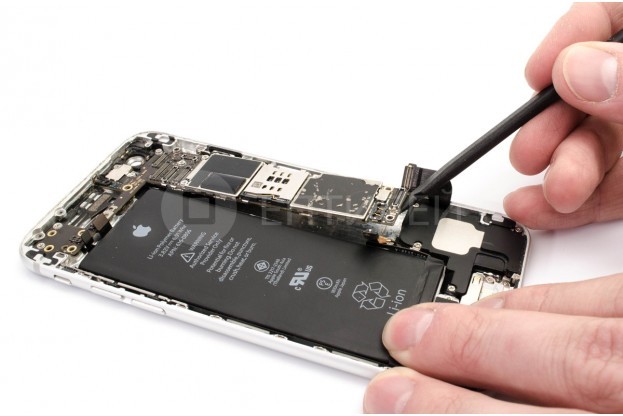

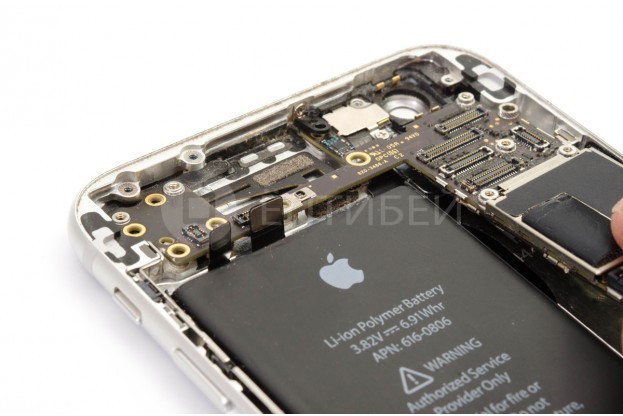

24 - Шаг 24
24 - Шаг 24 24 - Шаг 24 24 - Шаг 24 24 - Шаг 24 24 - Шаг 24 24 - Шаг 24
24

Шаг 24

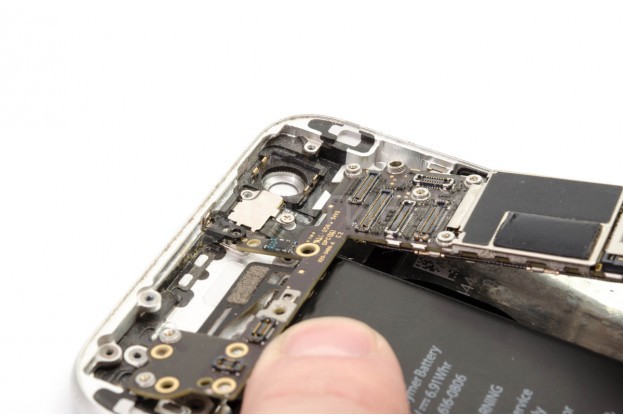

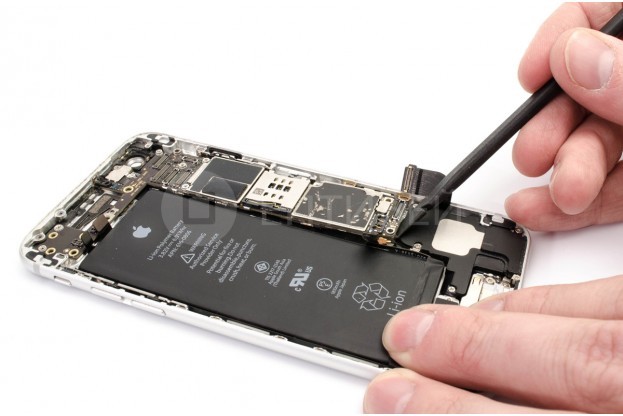

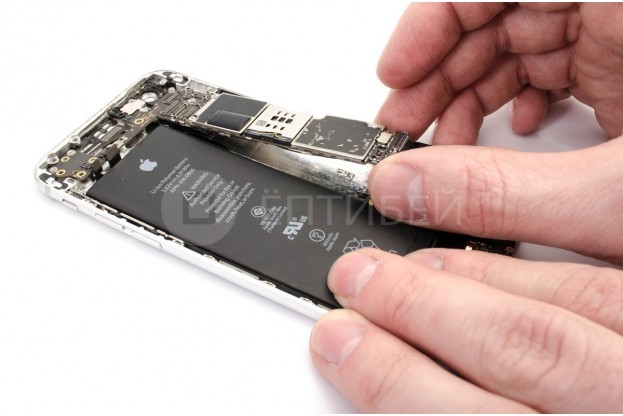

Медленно поднимая под небольшим углом, извлекаем материнскую плату.
Я сделал это!
