Замена дисплейного модуля в сборе для iPhone 6

iPhone 6

Model: A1586, A1524, A1549, A1522

26 сентября на приславки поступила новая серия iPhone 6. Он оснащен новым RetinaHD дисплеем, процессором A8, получил увеличенный объем аккумулятора, а так же является первым айфоном, обладающий объемом 128Gb, совместно с iPhone 6 Plus.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция

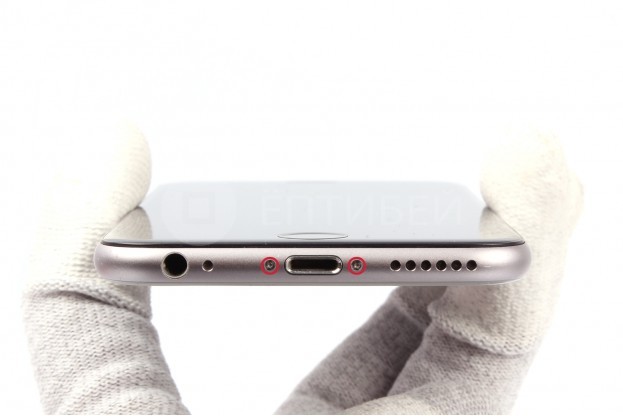

1 - Шаг 1 - Торцевые винты
1

Шаг 1 - Торцевые винты

Для начала выключите Ваш iPhone. Данный пункт обязателен для начала ремонта любого устройства.
Ремонт iPhone'ов начинается с выкручивания двух торцевых винтов.

Винт 3.6мм Pentalobe 0.8* - 2 шт.

Они имеют форму 5-тилучевой звезды, и выкручиваются специальной отверткой Pentalobe 0.8*, которую можно найти в разделе "Необходимые инструменты". Без их извлечения дисплей поднять невозможно, так как именно они крепят его к корпусу.

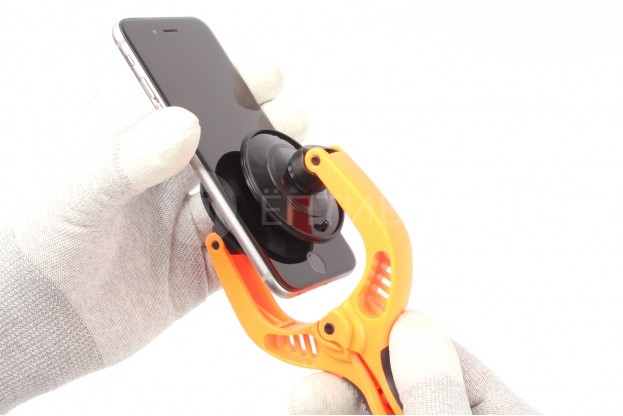

2 - Шаг 2 - Поднятие дисплейного модуля
2 - Шаг 2 - Поднятие дисплейного модуля 2 - Шаг 2 - Поднятие дисплейного модуля
2

Шаг 2 - Поднятие дисплейного модуля

Необходимо сжать ручки специального инструмента iSclack, и расположить резиновую присоску по центру дисплея, но максимально близко к кнопке Home. Если же вы заденете присоской кнопку - вакуум не образуется, и присоска не сможет зацепить дисплей.

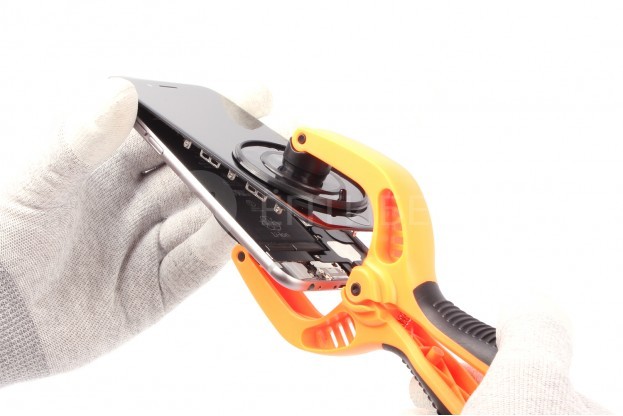

3 - Шаг 3 - Поднятие дисплейного модуля
3 - Шаг 3 - Поднятие дисплейного модуля 3 - Шаг 3 - Поднятие дисплейного модуля
3

Шаг 3 - Поднятие дисплейного модуля

Прижмите присоски к дисплею. Поднимайте его аккуратным, медленным движением без рывков. Благодаря инструменту iSclack, Вы не сможете поднять его слишком высоко, чтобы повредить шлейф экрана. В случае с обычной присоской - будьте осторожны.

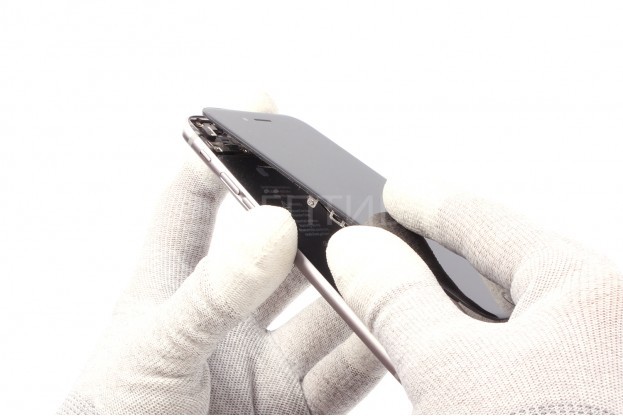

4 - Шаг 4 - Поднятие дисплейного модуля
4 - Шаг 4 - Поднятие дисплейного модуля 4 - Шаг 4 - Поднятие дисплейного модуля
4

Шаг 4 - Поднятие дисплейного модуля

Слегка потяните дисплейный модуль на себя, и извлеките его из собственного паза в корпусе iPhone. При этом не закрывайте iPhone - держите его приоткрытым.

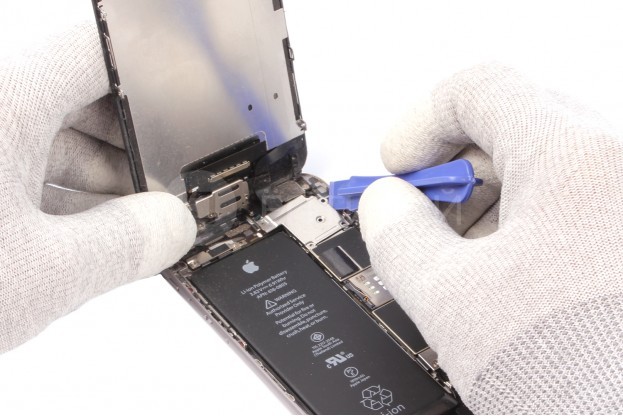

5 - Шаг 5 - Снятие защитной планки
5 - Шаг 5 - Снятие защитной планки 5 - Шаг 5 - Снятие защитной планки
5

Шаг 5 - Снятие защитной планки

Отогните дисплей, но не более, чем на 90 градусов, иначе рискуете повредить шлейфа.
Открутите пять винтов, крепящих защитную планку шлейфов:

Винт 1,2 мм Philips - 3 шт.
Винт 1,7 мм Philips - 1 шт.
Винт 3,1 мм Philips - 1 шт.

После этого извлеките планку и отложите ее в сторону.

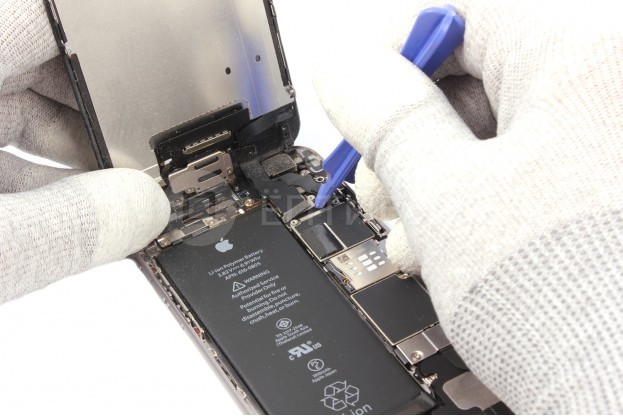

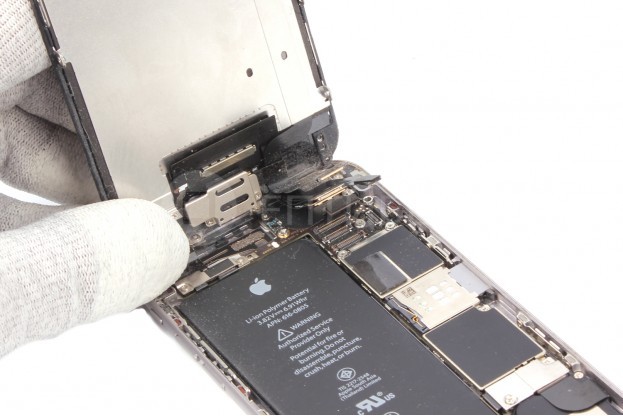

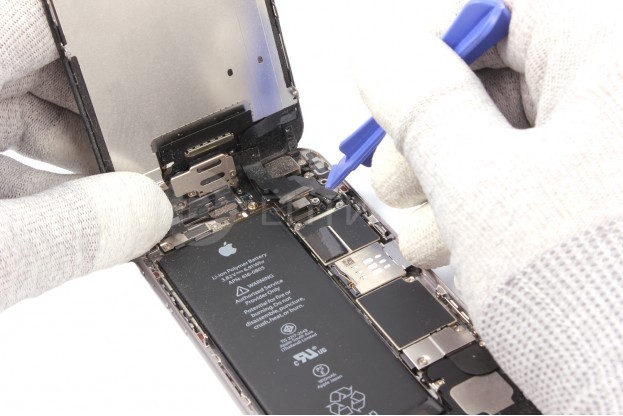

6 - Шаг 6 - Отсоединение шлейфов
6 - Шаг 6 - Отсоединение шлейфов 6 - Шаг 6 - Отсоединение шлейфов 6 - Шаг 6 - Отсоединение шлейфов 6 - Шаг 6 - Отсоединение шлейфов
6

Шаг 6 - Отсоединение шлейфов

Отключите 4 шлейфа поочередно, используя специальный инструмент Spudger. Благодаря заостренному кончику, располагающемуся под углом, Вы сможете с комфортом и без повреждений для iPhone отсоединить шлейфа от материнской платы.
7 - Шаг 7 - Снятие дисплейного модуля
7

Шаг 7 - Снятие дисплейного модуля

Аккуратно снимите дисплейный модуль. Снятие старого модуля на этом завершается, после этого необходимо снять гарантийную пленку с нового дисплея и повторить всю инструкцию в обратном порядке.
