Если стекло телефона треснуло, наклейте перекрывающиеся полосы прозрачного скотча поверх дисплея iPhone до тех пор, пока весь он не не будет закрыт. Это позволит сохранить осколки стекла и обеспечить структурную целостность при подъеме дисплея.

Во избежания попадания мельчайших осколков стекла в глаза наденьте защитные очки во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 0.8.

Если вы не используете iSclack, пропустите следующие два шага.

Закройте ручки iSclack, открыв челюсти с присосками.

Поместите нижнюю часть iPhone между присосками. Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть челюсти iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите iPhone и закройте ручку iSclack, чтобы присоски отжали переднюю панель от задней части корпуса.

Отделите присоски iSclack от iPhone.

Пропустите следующие три шага и перейдите к шагу 7.

Если у вас нет iSclack, для подъема передней панели используйте присоску.

Приложите присоску к экрану чуть выше кнопки Home.

Убедитесь, что чашка присоски полностью находится на экране, не захватывая кнопку Home.

Убедитесь, что присоска надежно прикреплена к передней панели.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от задней части корпуса.

Плоским концом спуджера аккуратно отожмите края задней части корпуса вниз от передней панели, в то же время удерживая дисплей присоской.

Усилие должно быть постоянным и устойчивым, без рывков, так как узел передней панели iPhone 5s крепится сильнее, чем у большинства других устройств.

Используя присоску и пластиковый инструмент для открытия и удерживая на месте заднюю часть корпуса, приподнимите дисплей.

Не открывайте дисплей полностью, так как он в верхней части подключен к корпусу шлейфами, которые могут оборваться.

Снимите присоску с лицевой части дисплея, потянув в сторону пластмассовый штырек.

Приоткройте телефон, чтобы открыть доступ к металлической крышке, предохраняющей шлейф кнопки Home.

Держите шлейфы свободными - если они натянут, это может привести к их повреждению. Только с оригинальной кнопкой Home действует функция Touch ID. Если вы повредите шлейф, установка новой кнопки Home приведет к нарушению функции Touch ID.

Используйте острый конец спуджера, чтобы освободить крышку, затем удалите ее пинцетом.

Шаги 8 и 9 касаются ТОЛЬКО обратной сборки устройства.

Во время обратной сборки нужно переустановить крышку шлейфа Touch ID. Верхняя часть крышки должна попасть в зазор между батареей и разъемом шлейфа Touch ID, а передняя часть - защелкнуться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера закрепите переднюю часть крышки шлейфа Touch ID над кабельным разъемом.

Если крышка не защелкнется, вам может потребоваться снять ее и снова сдвинуть ее по разъему кабеля для подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Как только разъем будет свободен, потяните край кнопки Home вбок от заднего корпуса, используя защелки в верхней части телефона в качестве шарнира.

Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу. Не открывайте дисплей более чем на 90º!

Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.

Отвинтите два крестовых винта Phillips PH000 1,6 мм, крепящих крышку разъема аккумулятора к материнской плате.

Пинцетом снимите крышку разъема аккумулятора.

Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы.

Удалите четыре крестовых винта Phillips PH000, крепящих крышку подсоединения шлейфа.

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Винт Phillips 1.7 мм - 1 шт.

Последний винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Будьте внимательны: при обратной сборке случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Аккуратно пинцетом снимите крышку шлейфа дисплея.

Используя плоский конец спуджера, аккуратно отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате.

Отсоедините разъем шлейфа тачскрина.

При обратной сборке телефона разъем может выскочить из своего гнезда. Это может привести к появлению белых линий или пустого экрана при включении телефона. Если это произошло, просто снова подключите разъем шлейфа и включите питание телефона. Лучший способ - отключить и снова подключить аккумулятор.

Плоским концом спуджера отсоедините разъем шлейфа дисплея, вытащив его из гнезда на материнской плате.

Снимите дисплей, отделив его от задней части корпуса.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Это может потребовать определенных усилий.

Извлеките СИМ-лоток из корпуса смартфона.

При обратной установке лотка обязательно сориентируйте его так, чтобы отверстие для извлечения SIM-лотка было внизу.

Плоским концом спуджера аккуратно вытащите разъем шлейфа кнопки питания из гнезда на материнской плате.

Будьте очень осторожны, чтобы поднять именно разъем кнопки, а не разъем на материнской плате.

Плоским концом спуджера аккуратно вытащите разъем шлейфа порта зарядки Lightning из гнезда на материнской плате.

Спуджером отогните шлейф от материнской платы.

Острым концом спуджера аккуратно вытащите разъем шлейфа антенны из гнезда на материнской плате.

Плоским концом спуджера аккуратно вытащите разъем шлейфа основной задней камеры из гнезда на материнской плате.

Удалите защитную ленту, закрывающую крышку вспышки камеры.

Удалите следующие семь винтов:

•Крестовый винт Phillips PH000 2.4 мм - 1 шт.,удерживает небольшой металлический контакт под материнской платой.
•Крестовый винт Phillips PH000 2.3 мм - 2 шт.
•Винт Xeno 2.8 мм - 4 шт.

Для снятия винтов Xeno можно использовать маленькую шлицевую отвертку.

Используя пластиковый инструмент для подъема, приподнимите материнскую плату, чтобы ее было удобно захватить пальцами.

Немного отодвиньте материнскую плату от задней камеры. Не пытайтесь удалить ее, поскольку она еще удерживается антенным шлейфом.

Переверните материнскую плату в сторону аккумулятора, как будто переворачиваете книжную страницу.

Плоским концом спуджера аккуратно отсоедините разъем шлейфа антенны на задней панели материнской платы.

Удалите материнскую плату с iPhone.

Небольшая металлическая пластина рядом с задней камерой свободна и ее можно удалить. Поскольку она очень мала и ее легко потерять, лучше отложить ее, пока вы продолжаете работать с телефоном.

Используя пинцет, снимите пластину под кронштейном слева от задней камеры.

При обратной сборке ориентируйте пластину маленьким выступом вправо, а длинным плоским краем - к верхней части телефона.

Используя пинцет, откиньте резиновую защелку крышки камеры из гнезда и сдвиньте крышку к внешней стороне задней части корпуса.

Не пытайтесь полностью снять крышку. Она крепится к заднему корпусу.

Пинцетом снимите заднюю камеру.

Во время обратной сборки шлейф камеры нужно согнуть в виде буквы U в слоте за материнской платой.

Если резиновая защелка крышки камеры повреждена, обязательно замените крышку перед обратной сборкой iPhone.

Отвинтите два крестовых винта Phillips PH000 1,6 мм, крепящих крышку задней камеры.

Пинцетом снимите крышку задней камеры.

Пинцетом извлеките из корпуса резиновую прокладку камеры.

Вставьте острый конец спуджера между батареей и гнездом для наушников, чтобы развернуть язычок клеевых полосок аккумулятора.

Важно: Разогрейте нижнюю часть корпуса iPhone с помощью iOpener или теплового фена, чтобы размягчить и сделать более гибкими клеевые полоски, крепящие аккумулятор, иначе есть вероятность, что, когда вы потянете их, они могут порваться.

Оттяните концы клеевых полосок от телефона.

Разрежьте черную скрепляющую пленку между двумя белыми клейкими полосками, отделив их друг от друга.

Постарайтесь, чтобы полоски оставались ровными во время процедуры их удаления - смятые полоски могут склеиться и порваться.

Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone. Тяните полоску с постоянным усилием, пока вся она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°.

Для того, чтобы избежать разрыва полоски, следите, чтобы она не зацепилась за батарею или другие компоненты.

В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.

То же самое повторите для второй полоски.

При этом придерживайте батарею, т.к. она может сдвинуться относительно корпуса iPhone.

Если обе клейкие полоски успешно удалены, пропустите следующий шаг.

Если одна из клейких полосок разорвалась под аккумулятором и не может быть удалена, переходите к следующему шагу.

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей.

Не вставляйте карту (медиатор) в пространство между кнопкой уменьшения звука и верхним краем батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости.

Не используйте в качестве рычага материнскую плату - это может привести к повреждению телефона.

Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию. Не используйте острые предметы чтобы не повредить батарею.

Извлеките аккумулятор.

При обратной установке аккумулятора руководствуйтесь инструкцией по установке клейких полосок.

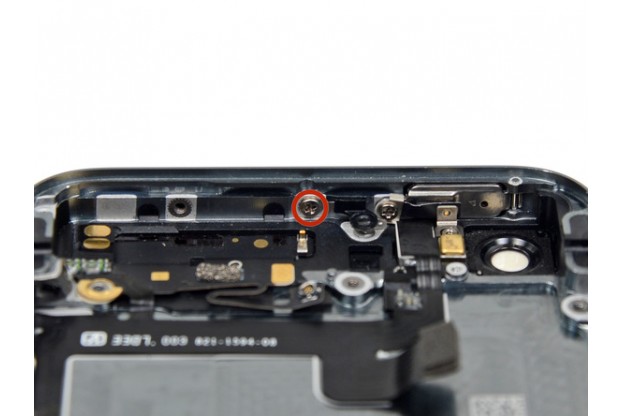

Отвинтите крестовый винт Phillips РН000 1,3 мм, крепящий заземляющий контакт материнской платы к задней части корпуса.

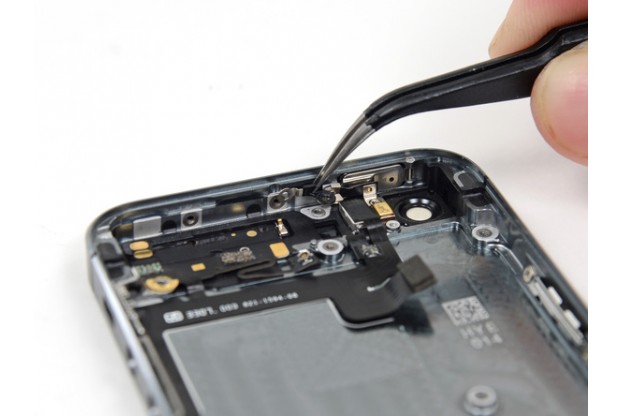

Пинцетом снимите заземляющий контакт материнской платы.

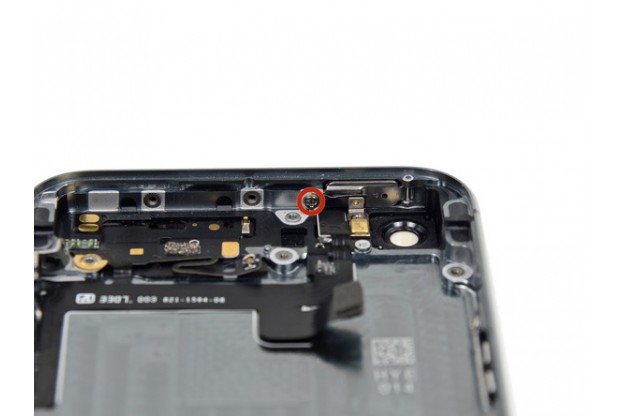

Отвинтите крестовый винт Phillips РН000 2,1 мм, крепящий контактный зажим и кронштейн кнопки питания / спящего режима.

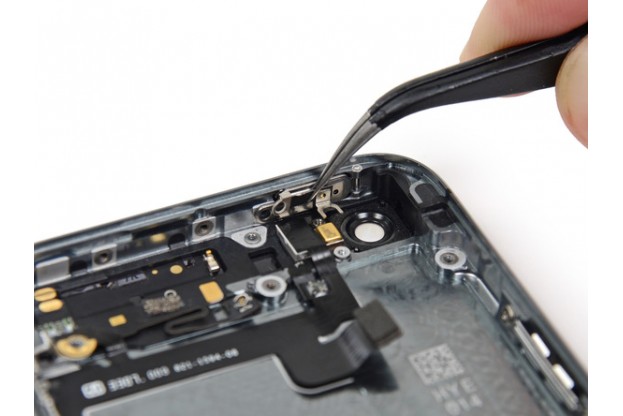

Пинцетом удалите контактный зажим с iPhone.

Во время обратной сборки убедитесь, что кронштейн правильно установлен между вспышкой задней камеры и верхним краем корпуса.

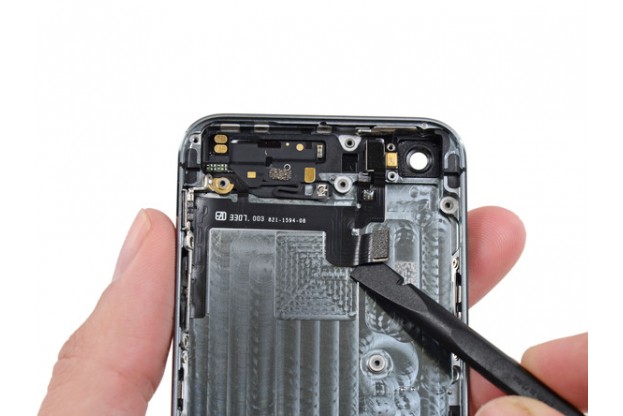

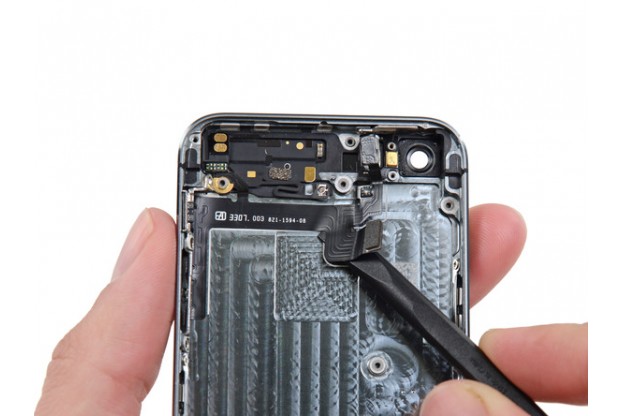

Плоским концом спуджера отделите верхний шлейф от задней части корпуса.

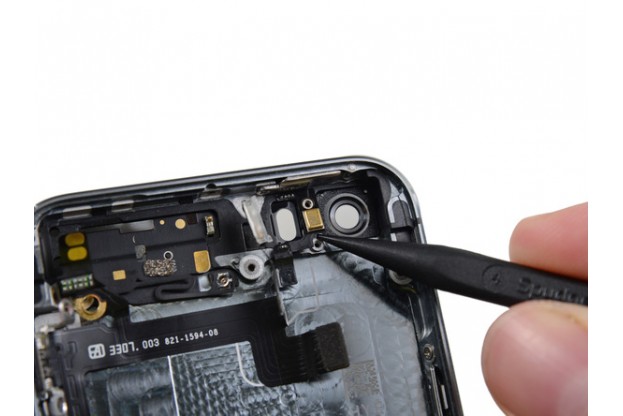

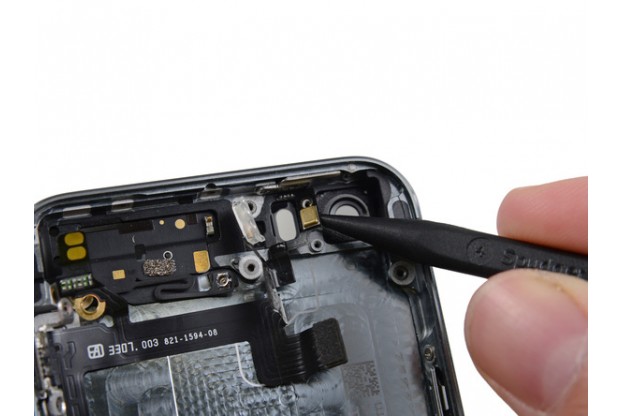

Острым концом спуджера отсоедините микрофонную часть шлейфа от корпуса.

Пинцетом аккуратно откиньте кронштейн кнопки питания / спящего режима от корпуса.

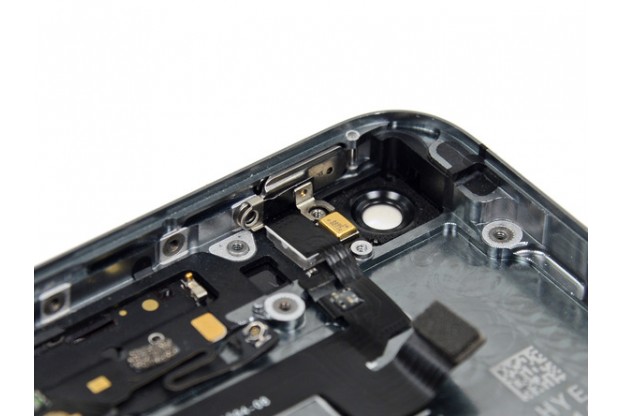

Острым концом спуджера аккуратно нажмите на кнопку питания с внешней стороны телефона.

Для удаления кнопки используйте пинцет.

Проверьте правильность ориентации кнопки при обратной сборке. Два L-образных выступа должны быть перевернуты вверх, а металлический стержень находиться в верхней части кнопки.
