Если стекло телефона треснуло, наклейте перекрывающиеся полосы прозрачного скотча поверх дисплея iPhone до тех пор, пока весь он не не будет закрыт. Это позволит сохранить осколки стекла и обеспечить структурную целостность при подъеме дисплея.

Во избежания попадания мельчайших осколков стекла в глаза наденьте защитные очки во время ремонта.

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 1.2.

Если вы не используете iSclack, пропустите следующие два шага.

Закройте ручки iSclack, открыв челюсти с присосками.

Поместите нижнюю часть iPhone между присосками. Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть челюсти iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Надежно закрепите iPhone и закройте ручку iSclack, чтобы присоски отжали переднюю панель от задней части корпуса.

Отделите присоски iSclack от iPhone.

Пропустите следующие три шага и перейдите к шагу 7.

Если у вас нет iSclack, для подъема передней панели используйте присоску.

Приложите присоску к экрану чуть выше кнопки Home.

Убедитесь, что чашка присоски полностью находится на экране, не захватывая кнопку Home.

Убедитесь, что присоска надежно прикреплена к передней панели.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от задней части корпуса.

Плоским концом спуджера аккуратно отожмите края задней части корпуса вниз от передней панели, в то же время удерживая дисплей присоской.

Усилие должно быть постоянным и устойчивым, без рывков, так как узел передней панели iPhone 5s крепится сильнее, чем у большинства других устройств.

Используя присоску и пластиковый инструмент для открытия и удерживая на месте заднюю часть корпуса, приподнимите дисплей.

Не открывайте дисплей полностью, так как он в верхней части подключен к корпусу шлейфами, которые могут оборваться.

Снимите присоску с лицевой части дисплея, потянув в сторону пластмассовый штырек.

Приоткройте телефон, чтобы открыть доступ к металлической крышке, предохраняющей шлейф кнопки Home.

Держите шлейфы свободными - если они натянут, это может привести к их повреждению. Только с оригинальной кнопкой Home действует функция Touch ID. Если вы повредите шлейф, установка новой кнопки Home приведет к нарушению функции Touch ID.

Используйте острый конец спуджера, чтобы освободить крышку, затем удалите ее пинцетом.

Шаги 8 и 9 касаются ТОЛЬКО обратной сборки устройства.

Во время обратной сборки нужно переустановить крышку шлейфа Touch ID. Верхняя часть крышки должна попасть в зазор между батареей и разъемом шлейфа Touch ID, а передняя часть - защелкнуться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Плоским концом спуджера закрепите переднюю часть крышки шлейфа Touch ID над кабельным разъемом.

Если крышка не защелкнется, вам может потребоваться снять ее и снова сдвинуть ее по разъему кабеля для подгонки.

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Как только разъем будет свободен, потяните край кнопки Home вбок от заднего корпуса, используя защелки в верхней части телефона в качестве шарнира.

Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу. Не открывайте дисплей более чем на 90º!

Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.

Отвинтите два крестовых винта Phillips PH000 1,6 мм, крепящих крышку разъема аккумулятора к материнской плате.

Пинцетом снимите крышку разъема аккумулятора.

Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы.

Удалите четыре крестовых винта Phillips PH000, крепящих крышку подсоединения шлейфа.

•Винт Phillips 1.7 мм - 1 шт.
•Винт Phillips 1.2 мм - 1 шт.
•Винт Phillips 1.3 мм - 1 шт.
•Винт Phillips 1.7 мм - 1 шт.

Последний винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Будьте внимательны: при обратной сборке случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Аккуратно пинцетом снимите крышку шлейфа дисплея.

Используя плоский конец спуджера, аккуратно отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате.

Отсоедините разъем шлейфа тачскрина.

При обратной сборке телефона разъем может выскочить из своего гнезда. Это может привести к появлению белых линий или пустого экрана при включении телефона. Если это произошло, просто снова подключите разъем шлейфа и включите питание телефона. Лучший способ - отключить и снова подключить аккумулятор.

Плоским концом спуджера отсоедините разъем шлейфа дисплея, вытащив его из гнезда на материнской плате.

Снимите дисплей, отделив его от задней части корпуса.

Удалите два крестовых винта Phillips PH000, удерживающих пластину крепления верхнего динамика

•Винт Phillips 4.0 мм - 1 шт.
•Винт Phillips 2.3 мм - 1 шт.

Необходимо, чтобы при обратной сборке винты были вставлены в соответствующие им отверстия. В противном случае это может привести к серьезному повреждению ЖК-дисплея.

Ориентируйте телефон, как показано на рисунке, слуховым динамиком кверху.

Аккуратно выньте защелку возле левого нижнего угла пластины крепления динамика из выемки на передней панели.

Не применяйте чрезмерного усилия, так как пластина крепления динамика очень хрупкая.

Пинцетом сдвиньте пластину влево, чтобы отсоединить ее.

Пинцетом снимите пластину крепления динамика с дисплея.

Пинцетом удалите динамик.

Если вы удаляете его пальцами, будьте очень осторожны, чтобы не касаться золотых контактов на передней панели. Жирные отпечатки пальцев могут нарушить необходимый контакт.

Чтобы заменить верхний динамик, проще всего установить его вместе с пластиной крепления:

Поместите пластину крепления поверх динамика, чтобы она плотно прилегала к его корпусу.

Вставьте левую защелку пластины в вырез над верхним левым углом передней камеры.

Поверните пластину так, чтобы она лежала на корпусе, а два отверстия для винтов совпали.

Поставьте пластину на место так, чтобы крючок на ее правой стороне защелкнулся на своем месте на дисплее.

Теперь необходимо снять фронтальную камеру и шлейф с передней панели.

Фронтальная камера и шлейф датчика прикреплены к дисплею клеем. Используйте iOpener для смягчения клея и безопасного удаления шлейфа.

Пинцетом или металлическим спуджером аккуратно поднимите контактную группу слухового динамика, чтобы отделить камеру и шлейф датчика от клея.

Спуджер вставляйте непосредственно под контактами динамика - если вы сделаете это в другом месте, могут быть повреждены датчики и микрочипы.

Острым концом спуджера поднимите датчик освещенности и датчик приближения из их гнезда в сборе дисплея.

У датчика приближения имеется небольшой квадратный держатель из пластика и металла. Он необходим для правильного функционирования датчика приближения.

При замене датчика приближения убедитесь, что держатель остается прикрепленным к задней части дисплея. Если он оторвался, удалите его со старого датчика и, используя капельку клея, прикрепите его к задней части дисплея.

Плоским концом спуджера аккуратно отделите шлейф, ведущий к фронтальной камере, от экрана в сборе.

Если вы будете переустанавливать ту же металлическую планку вместе с новым дисплеем, нет необходимости отсоединять от нее шлейф. Пропустить этот шаг.

Осторожно отсоедините шлейф от металлической планки дисплея, чтобы удалить его. Будьте предельно внимательны, чтобы при этом не захватить кабель тачскрина.

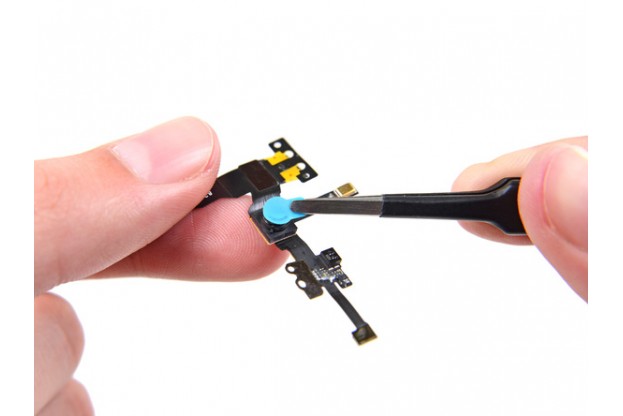

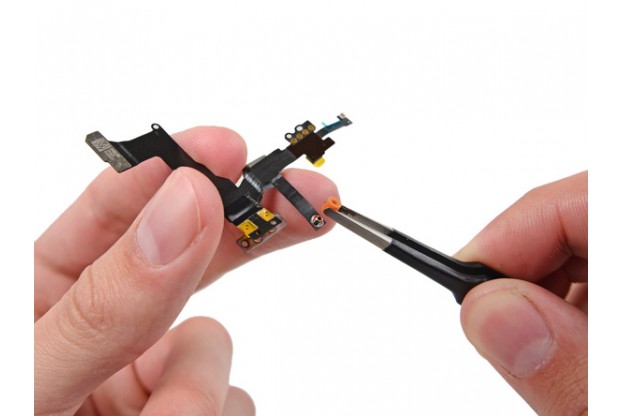

Удалите все пластиковые втулки с микрофона на шлейфе датчика приближения.

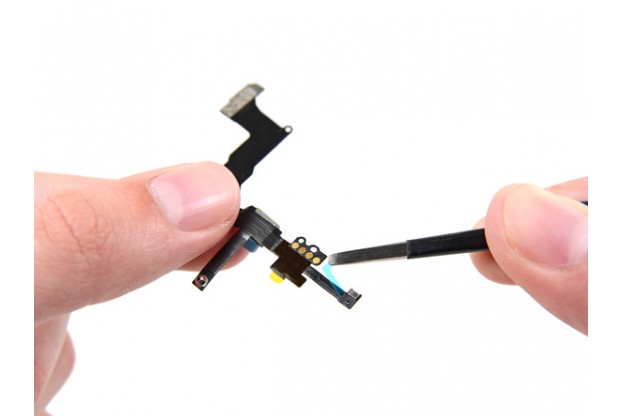

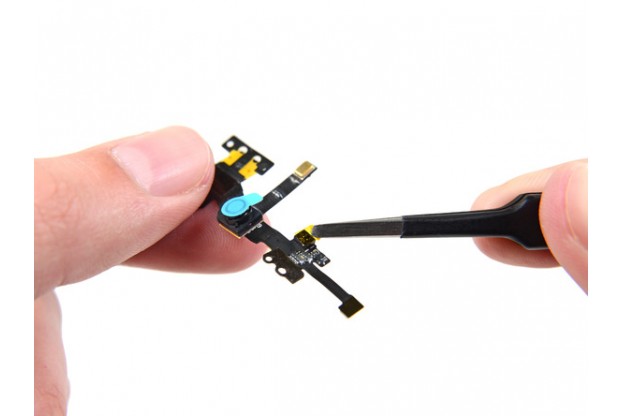

Удалите все прозрачные защитные полоски с датчика освещенности, шлейфа и фронтальной камеры.

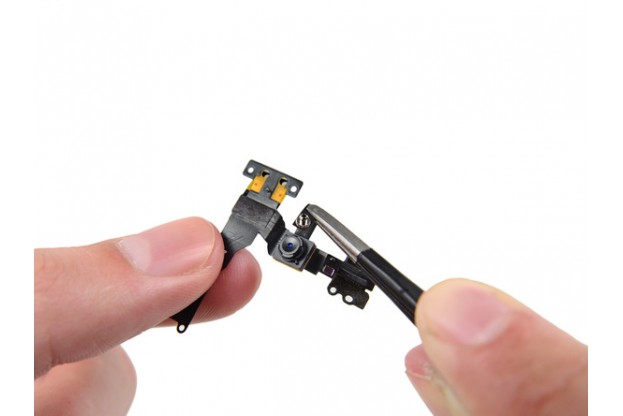

Чтобы обеспечить соответствие и правильное размещение компонентов, убедитесь, что ваш новый шлейфовый узел соответствует тому, который вы сняли с iPhone.

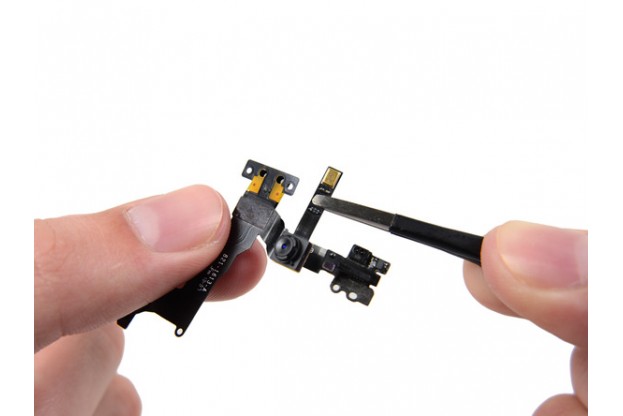

Возможно, вам понадобится использовать пинцет, чтобы сложить микрофонную часть шлейфа так, чтобы золотой блок был внутри шлейфа, а серебряный - сверху.
