Замена аккумулятора для iPhone 5S

iPhone 5S

Model: A1533, A1453, A1457, A1528, A1530, A1518

64-разрядный процессор Apple A7 с частотой 1,3 ГГц. Обеспечивает до 40 часов воспроизведения звука, 10 часов в режиме разговора в 3G, 8 часов использования Интернета в 3G, 10 часов использования Интернета на 4G/LTE, 10 часов использования Интернета на Wi-Fi, 10 часов воспроизведения видео и 250 часов в режиме ожидания. Объем памяти - 16 ГБ, 32 ГБ или 64 ГБ. Три цвета - серый космос, золото и серебро.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
0 - Введение
0 - Введение 0 - Введение 0 - Введение
0

Введение

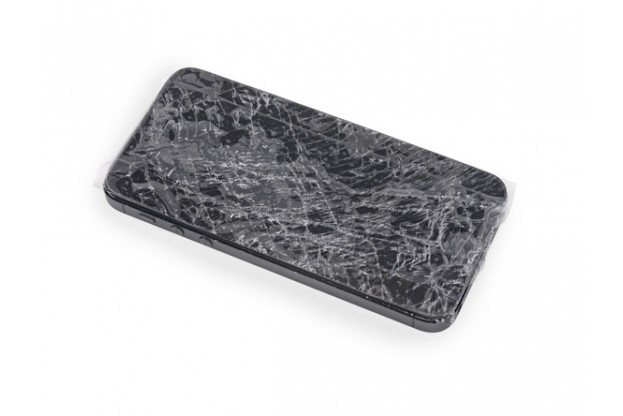

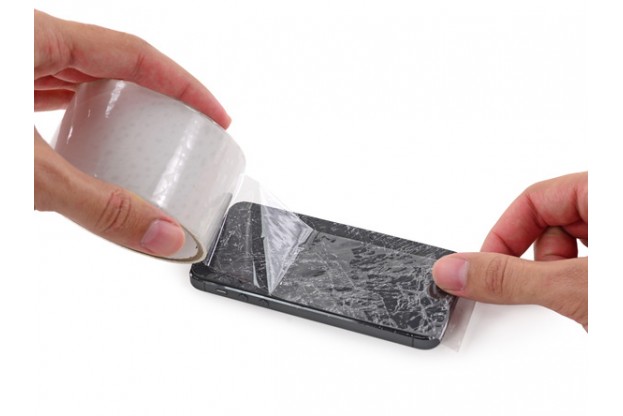

Если стекло телефона треснуло, наклейте перекрывающиеся полосы прозрачного скотча поверх дисплея iPhone до тех пор, пока весь он не не будет закрыт. Это позволит сохранить осколки стекла и обеспечить структурную целостность при подъеме дисплея.

Во избежания попадания мельчайших осколков стекла в глаза наденьте защитные очки во время ремонта.
1 - Шаг 1 - Торцевые винты Pentalobe
1

Шаг 1 - Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone (рядом с разъемом Lightning) с помощью отвертки Pentalobe 1.2.

Если вы чувствуете себя достаточно подготовленным, чтобы снимать аккумулятор с iPhone, осторожно поддерживая дисплей, пропустите шаги по снятию дисплея и переходите непосредственно к шагам снятия аккумулятора.
2 - Шаг 2 - Поднятие дисплейного модуля
2 - Шаг 2 - Поднятие дисплейного модуля 2 - Шаг 2 - Поднятие дисплейного модуля 2 - Шаг 2 - Поднятие дисплейного модуля
2

Шаг 2 - Поднятие дисплейного модуля

Если вы не используете iSclack, пропустите следующие два шага.

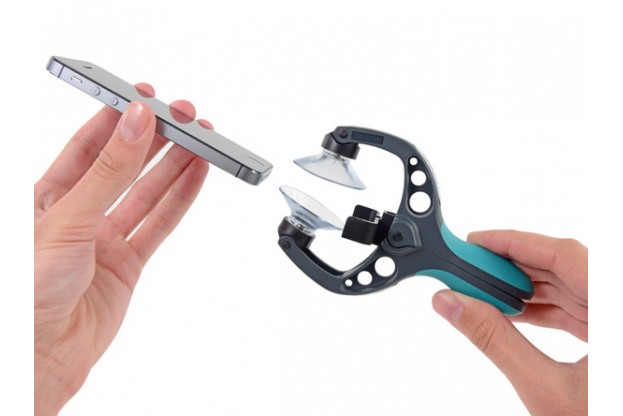

Закройте ручки iSclack, открыв челюсти с присосками.

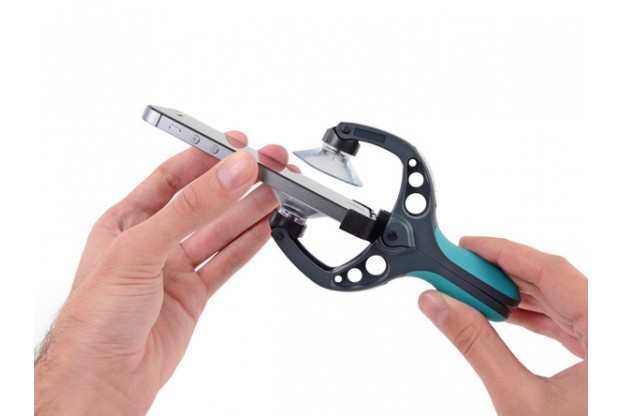

Поместите нижнюю часть iPhone между присосками. Верхняя присоска должна находиться над кнопкой Home.

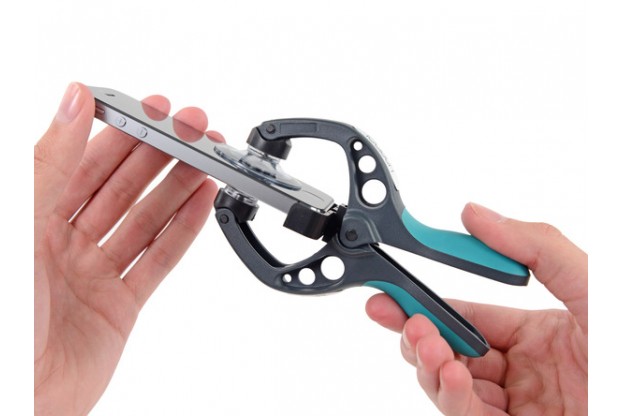

Откройте ручки, чтобы закрыть челюсти iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.
3 - Шаг 3 - Поднятие дисплейного модуля
3 - Шаг 3 - Поднятие дисплейного модуля 3 - Шаг 3 - Поднятие дисплейного модуля
3

Шаг 3 - Поднятие дисплейного модуля

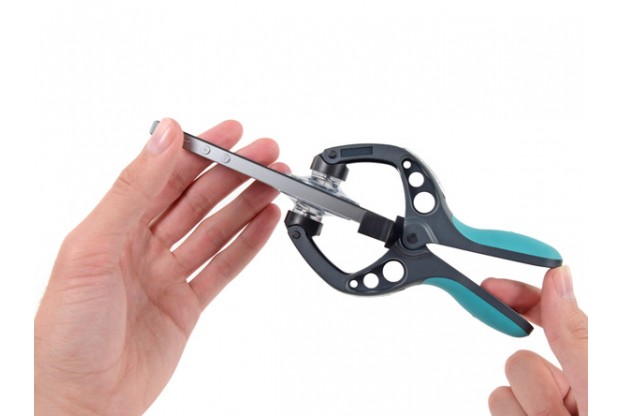

Надежно закрепите iPhone и закройте ручку iSclack, чтобы присоски отжали переднюю панель от задней части корпуса.

Отделите присоски iSclack от iPhone.

Пропустите следующие три шага и перейдите к шагу 7.
4 - Шаг 4 - Поднятие дисплейного модуля
4

Шаг 4 - Поднятие дисплейного модуля

Если у вас нет iSclack, для подъема передней панели используйте присоску.

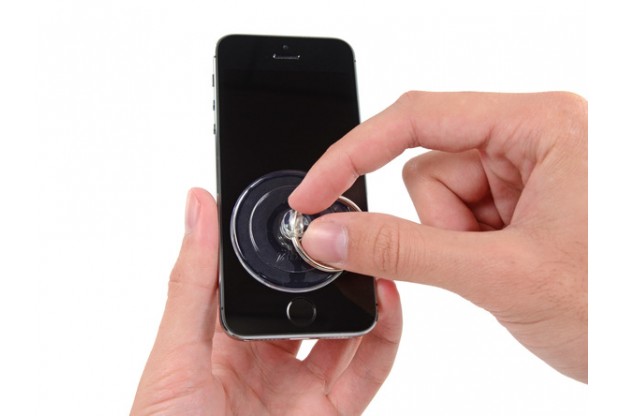

Приложите присоску к экрану чуть выше кнопки Home.

Убедитесь, что чашка присоски полностью находится на экране, не захватывая кнопку Home.
5 - Шаг 5 - Поднятие дисплейного модуля
5

Шаг 5 - Поднятие дисплейного модуля

Убедитесь, что присоска надежно прикреплена к передней панели.

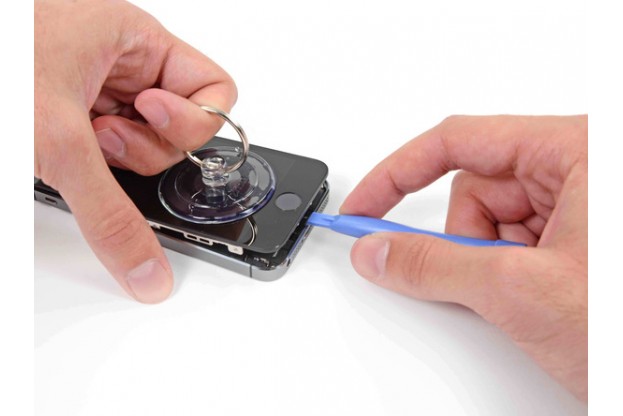

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от задней части корпуса.

Плоским концом спуджера аккуратно отожмите края задней части корпуса вниз от передней панели, в то же время удерживая дисплей присоской.

Усилие должно быть постоянным и устойчивым, без рывков, так как узел передней панели iPhone 5s крепится сильнее, чем у большинства других устройств.
6 - Шаг 6 - Поднятие дисплейного модуля
6 - Шаг 6 - Поднятие дисплейного модуля 6 - Шаг 6 - Поднятие дисплейного модуля
6

Шаг 6 - Поднятие дисплейного модуля

Используя присоску и пластиковый инструмент для открытия и удерживая на месте заднюю часть корпуса, приподнимите дисплей.

Не открывайте дисплей полностью, так как он в верхней части подключен к корпусу шлейфами, которые могут оборваться.

Снимите присоску с лицевой части дисплея, потянув в сторону пластмассовый штырек.
7 - Шаг 7 - Поднятие дисплейного модуля
7 - Шаг 7 - Поднятие дисплейного модуля 7 - Шаг 7 - Поднятие дисплейного модуля 7 - Шаг 7 - Поднятие дисплейного модуля
7

Шаг 7 - Поднятие дисплейного модуля

Приоткройте телефон, чтобы открыть доступ к металлической крышке, предохраняющей шлейф кнопки Home.

Держите шлейфы свободными - если они натянут, это может привести к их повреждению. Только с оригинальной кнопкой Home действует функция Touch ID. Если вы повредите шлейф, установка новой кнопки Home приведет к нарушению функции Touch ID.

Используйте острый конец спуджера, чтобы освободить крышку, затем удалите ее пинцетом.

Шаги 8 и 9 касаются ТОЛЬКО обратной сборки устройства.
8 - Шаг 8 - Поднятие дисплейного модуля
8 - Шаг 8 - Поднятие дисплейного модуля 8 - Шаг 8 - Поднятие дисплейного модуля
8

Шаг 8 - Поднятие дисплейного модуля

Во время обратной сборки нужно переустановить крышку шлейфа Touch ID. Верхняя часть крышки должна попасть в зазор между батареей и разъемом шлейфа Touch ID, а передняя часть - защелкнуться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.
9 - Шаг 9 - Поднятие дисплейного модуля
9 - Шаг 9 - Поднятие дисплейного модуля 9 - Шаг 9 - Поднятие дисплейного модуля
9

Шаг 9 - Поднятие дисплейного модуля

Плоским концом спуджера закрепите переднюю часть крышки шлейфа Touch ID над кабельным разъемом.

Если крышка не защелкнется, вам может потребоваться снять ее и снова сдвинуть ее по разъему кабеля для подгонки.
10 - Шаг 10 - Поднятие дисплейного модуля
10 - Шаг 10 - Поднятие дисплейного модуля 10 - Шаг 10 - Поднятие дисплейного модуля
10

Шаг 10 - Поднятие дисплейного модуля

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.
11 - Шаг 11 - Поднятие дисплейного модуля
11 - Шаг 11 - Поднятие дисплейного модуля 11 - Шаг 11 - Поднятие дисплейного модуля 11 - Шаг 11 - Поднятие дисплейного модуля
11

Шаг 11 - Поднятие дисплейного модуля

Как только разъем будет свободен, потяните край кнопки Home вбок от заднего корпуса, используя защелки в верхней части телефона в качестве шарнира.

Откройте дисплей на угол примерно 90º и прислоните его к чему-либо, чтобы он поддерживался в этом положении, пока вы продолжаете работу. Не открывайте дисплей более чем на 90º!

Для надежного удержания дисплея во время работы в этом положении можно использовать резинку. Это предотвращает образование чрезмерного напряжения на его шлейфах.
12 - Шаг 12 - Снятие защитной крышки с разъема аккумулятора
12

Шаг 12 - Снятие защитной крышки с разъема аккумулятора

Отвинтите два крестовых винта Phillips PH000 1,6 мм, крепящих крышку разъема аккумулятора к материнской плате.
13 - Шаг 13 - Снятие защитной крышки с разъема аккумулятора
13

Шаг 13 - Снятие защитной крышки с разъема аккумулятора

Пинцетом снимите крышку разъема аккумулятора.
14 - Шаг 14 - Снятие разъема аккумулятора
14 - Шаг 14 - Снятие разъема аккумулятора 14 - Шаг 14 - Снятие разъема аккумулятора
14

Шаг 14 - Снятие разъема аккумулятора

Используйте острый конец спуджера для отсоединения разъема аккумулятора, вытащив его из материнской платы.
15 - Шаг 15 - Отсоединение дисплея
15

Шаг 15 - Отсоединение дисплея

Удалите четыре крестовых винта Phillips PH000, крепящих крышку подсоединения шлейфа.

Винт Phillips 1.7 мм - 1 шт.
Винт Phillips 1.2 мм - 1 шт.
Винт Phillips 1.3 мм - 1 шт.
Винт Phillips 1.7 мм - 1 шт.

Последний винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Будьте внимательны: при обратной сборке случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.
16 - Шаг 16 - Отсоединение дисплея
16

Шаг 16 - Отсоединение дисплея

Аккуратно пинцетом снимите крышку шлейфа дисплея.
17 - Шаг 17 - Отсоединение дисплея
17 - Шаг 17 - Отсоединение дисплея 17 - Шаг 17 - Отсоединение дисплея
17

Шаг 17 - Отсоединение дисплея

Используя плоский конец спуджера, аккуратно отсоедините шлейф фронтальной камеры iPhone, вытащив его из гнезда на материнской плате.
18 - Шаг 18 - Отсоединение дисплея
18 - Шаг 18 - Отсоединение дисплея 18 - Шаг 18 - Отсоединение дисплея
18

Шаг 18 - Отсоединение дисплея

Отсоедините разъем шлейфа тачскрина.

При обратной сборке телефона разъем может выскочить из своего гнезда. Это может привести к появлению белых линий или пустого экрана при включении телефона. Если это произошло, просто снова подключите разъем шлейфа и включите питание телефона. Лучший способ - отключить и снова подключить аккумулятор.
19 - Шаг 19 - Отсоединение дисплея
19 - Шаг 19 - Отсоединение дисплея 19 - Шаг 19 - Отсоединение дисплея
19

Шаг 19 - Отсоединение дисплея

Плоским концом спуджера отсоедините разъем шлейфа дисплея, вытащив его из гнезда на материнской плате.
20 - Шаг 20 - Отсоединение дисплея
20

Шаг 20 - Отсоединение дисплея

Снимите дисплей, отделив его от задней части корпуса.
21 - Шаг 21 - Аккумулятор
21 - Шаг 21 - Аккумулятор 21 - Шаг 21 - Аккумулятор 21 - Шаг 21 - Аккумулятор
21

Шаг 21 - Аккумулятор

Вставьте острый конец спуджера между батареей и гнездом для наушников, чтобы развернуть язычок клеевых полосок аккумулятора.

Важно: Разогрейте нижнюю часть корпуса iPhone с помощью iOpener или теплового фена, чтобы размягчить и сделать более гибкими клеевые полоски, крепящие аккумулятор, иначе есть вероятность, что, когда вы потянете их, они могут порваться.
22 - Шаг 22 - Аккумулятор
22 - Шаг 22 - Аккумулятор 22 - Шаг 22 - Аккумулятор 22 - Шаг 22 - Аккумулятор
22

Шаг 22 - Аккумулятор

Оттяните концы клеевых полосок от телефона.

Разрежьте черную скрепляющую пленку между двумя белыми клейкими полосками, отделив их друг от друга.
23 - Шаг 23 - Аккумулятор
23 - Шаг 23 - Аккумулятор 23 - Шаг 23 - Аккумулятор 23 - Шаг 23 - Аккумулятор
23

Шаг 23 - Аккумулятор

Постарайтесь, чтобы полоски оставались ровными во время процедуры их удаления - смятые полоски могут склеиться и порваться.

Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone.

Тяните полоску с постоянным усилием, пока вся она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°.

Для того, чтобы избежать разрыва полоски, следите, чтобы она не зацепилась за батарею или другие компоненты.

В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.
24 - Шаг 24 - Аккумулятор
24 - Шаг 24 - Аккумулятор 24 - Шаг 24 - Аккумулятор
24

Шаг 24 - Аккумулятор

То же самое повторите для второй полоски.

При этом придерживайте батарею, т.к. она может сдвинуться относительно корпуса iPhone.

Если обе клейкие полоски успешно удалены, пропустите следующий шаг.

Если одна из клейких полосок разорвалась под аккумулятором и не может быть удалена, переходите к следующему шагу.
25 - Шаг 25 - Аккумулятор
25 - Шаг 25 - Аккумулятор 25 - Шаг 25 - Аккумулятор
25

Шаг 25 - Аккумулятор

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей.

Не вставляйте карту (медиатор) в пространство между кнопкой уменьшения звука и верхним краем батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости.

Не используйте в качестве рычага материнскую плату - это может привести к повреждению телефона.

Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию. Не используйте острые предметы чтобы не повредить батарею.
26 - Шаг 26 - Аккумулятор
26 - Шаг 26 - Аккумулятор 26 - Шаг 26 - Аккумулятор 26 - Шаг 26 - Аккумулятор
26

Шаг 26 - Аккумулятор

Извлеките аккумулятор.

При установке новой батареи руководствуйтесь инструкцией по установке клейких полосок.

После повторной сборки выполните перезагрузку устройства. Это поможет предотвратить возможные проблемы и неисправности.

Для того, чтобы собрать устройство, следуйте инструкциям в обратном порядке.

Для достижения оптимальной производительности вновь установленного аккумулятора разрядите его до уровня ниже 10%, а затем зарядите до 100%.
Я сделал это!
