Замена верхнего шлейфа кнопок громкости и кнопки Power в iPhone 5

iPhone 5 Black / White

Model No: A1428

Шестая линейка iPhone Apple, который поступил на прилавки магазинов 12 сентября 2012. Восстановление этого устройства подобно предыдущим моделям требует отверток и специального инструмента. Доступен в объемах 16, 32, или 64 Гбайт / Черный или Белый.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Торцевые винты
1

Шаг 1 - Торцевые винты

С помощью отвертки Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих экранный модуль и корпус.
2 - Шаг 2 - Поднятие экрана
2

Шаг 2 - Поднятие экрана

Аккуратно прикладываем присоску в разложенном состоянии к нижней части iPhone. Она должна находится прямо перед кнопкой Home, но не выходить за края экрана.

Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.
3 - Шаг 3 - Поднятие экрана
3

Шаг 3 - Поднятие экрана

Начиная с одной стороны, аккуратно, с помощью спуджера, приподнимаем экран.
4 - Шаг 4 - Поднятие экрана
4

Шаг 4 - Поднятие экрана

Полностью поднимаем экран, для доступа к внутренним элементам аппарата.

Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!
5 - Шаг 5 - Поднятие экрана
5

Шаг 5 - Поднятие экрана

Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.
6 - Шаг 6 - Снятие крышки FPC коннектора
6

Шаг 6 - Снятие крышки FPC коннектора

Для снятия крышки FPC коннектора откручиваем следующие винты:

Винт 1.2мм Phillips - 2 шт.
Винт 1.6мм Phillips - 1 шт.
7 - Шаг 7 - Снятие защитной пластины
7

Шаг 7 - Снятие защитной пластины

Аккуратно снимаем крышку FPC коннектора.
8 - Шаг 8 - Отсоединение шлейфов
8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов
8

Шаг 8 - Отсоединение шлейфов

Поочередно отсоединяем три шлейфа :

•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина
9 - Шаг 9 - Снятие модуля экрана
9

Шаг 9 - Снятие модуля экрана

Аккуратно снимаем модуль экрана с айфона.
10 - Шаг 10 - Держатель шлейфа аккумулятора
10 - Шаг 10 - Держатель шлейфа аккумулятора 10 - Шаг 10 - Держатель шлейфа аккумулятора
10

Шаг 10 - Держатель шлейфа аккумулятора

Выкручиваем

Винт 1.8мм Phillips - 1 шт.
Винт 1.6мм Phillips - 1 шт.

Данные винты крепят держатель шлейфа аккумулятора к корпусу iPhone. Извлекаем держатель шлейфа аккумулятора.
11 - Шаг 11 - Шлейф аккумулятора
11 - Шаг 11 - Шлейф аккумулятора 11 - Шаг 11 - Шлейф аккумулятора
11

Шаг 11 - Шлейф аккумулятора

С помощью спуджера отсоединяем шлейф аккумулятора от его сокета.

Будьте внимательны, когда отсоединяете шлейф. Необходимо поддевать не сам коннектор, а именно шлейф. Это означает, что работать спуджером необходимо не на самой материнской плате, а выше, чтобы аккуратно поддеть, извлечь шлейф, и не оторвать коннектор аккумулятора.
12 - Шаг 12 - Аккумулятор
12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор
12

Шаг 12 - Аккумулятор

Поддеваем с каждой стороны спуджером аккумулятор, чтобы отделить его от корпуса.

Аккумулятор может быть очень крепко приклеен к корпусу. Не торопимся, и постепенно отделяем аккумулятор от корпуса.
13 - Шаг 13 - Аккумулятор
13

Шаг 13 - Аккумулятор

Извлекаем батарею из корпуса.
14 - Шаг 14 - Шлейф антенны
14 - Шаг 14 - Шлейф антенны 14 - Шаг 14 - Шлейф антенны
14

Шаг 14 - Шлейф антенны

Используем конец спуджера, чтобы отсоединить шлейф антенны. Шлейф находится чуть выше динамика и соединяет антенну с материнской платой.
15 - Шаг 15 - Кронштейн вспышки
15

Шаг 15 - Кронштейн вспышки

Откручиваем следующие два винта вверху материнской платы:

Винт 1,5 мм Philips - 1 шт.
Винт 2,3 мм Philips - 1 шт.


Данные винты крепят кронштейн вспышки к материнской плате.
16 - Шаг 16 - Снятие кронштейна
16

Шаг 16 - Снятие кронштейна

Извлекаем кронштейн.

Внимание! Убедитесь, что не повредите маленький контакт заземления, который находится рядом с корпусом задней камеры.
17 - Шаг 17 - Отключение шлейфов
17 - Шаг 17 - Отключение шлейфов 17 - Шаг 17 - Отключение шлейфов 17 - Шаг 17 - Отключение шлейфов 17 - Шаг 17 - Отключение шлейфов 17 - Шаг 17 - Отключение шлейфов
17

Шаг 17 - Отключение шлейфов

Используем плоский конец спуджера, чтобы отключить следующие три шлейфа от материнской платы:

Верхний соединительный шлейф
Шлейф кнопок громкости и кнопки Power
Нижний соединительный шлейф

18 - Шаг 18 - Винты
18

Шаг 18 - Винты

Изнутри выкручиваем два винта, находящие в верхней части.

Винт 1,3 мм Philips - 2 шт.
19 - Шаг 19 - Кронштейн
19

Шаг 19 - Кронштейн

Выкручиваем винт, который находится в середине материнской платы:

Винт 1,2 мм Philips - 1 шт.

Данный винт крепит кронштейн шлейфа к материнской плате.
20 - Шаг 20 - Извлечение кронштейна
20

Шаг 20 - Извлечение кронштейна

Отсоединяем и извлекаем кронштейн.
21 - Шаг 21 - Нижний шлейф
21 - Шаг 21 - Нижний шлейф 21 - Шаг 21 - Нижний шлейф
21

Шаг 21 - Нижний шлейф

Используем спуджер, чтобы отсоединить разъем нижнего шлейфа от материнской платы. Отводим кабель назад, и отгибаем его в сторону нижнего динамика.
22 - Шаг 22 - Sim-карта
22 - Шаг 22 - Sim-карта 22 - Шаг 22 - Sim-карта 22 - Шаг 22 - Sim-карта
22

Шаг 22 - Sim-карта

При помощи специального ключа извлекаем лоток с Sim-картой.
23 - Шаг 23 - Материнская плата
23

Шаг 23 - Материнская плата

Откручиваем винты:

Винт 2,0 мм Philips - 2 шт.
Опорный винт 2,7 мм - 3 шт.


При сборке опорные винты можно закрутить при помощи металлической лопатки.
24 - Шаг 24 - Материнская плата
24 - Шаг 24 - Материнская плата 24 - Шаг 24 - Материнская плата
24

Шаг 24 - Материнская плата

При помощи спуджера поддеваем материнскую плату, приподнимаем ее, и аккуратно поворачиваем в сторону аккумулятора.

Внимание! Не пытайтесь сразу вынуть материнскую плату, так как на ней может остаться рассеиватель. Если он все же остался, то снимаем его при помощи пинцета и вставляем обратно в кейс на корпусе.
25 - Шаг 25 - Wi-Fi модуль
25

Шаг 25 - Wi-Fi модуль

Используем конец спуджера, чтобы отсоединить шлейф Wi-Fi антенны от материнской платы.
26 - Шаг 26 - Материнская плата
26

Шаг 26 - Материнская плата

Извлекаем материнскую плату.

Внимание! Материнскую плату следует хранить только на антистатическом коврике, для предотвращения повреждений схемы.
27 - Шаг 27 - Кнопка питания
27 - Шаг 27 - Кнопка питания 27 - Шаг 27 - Кнопка питания
27

Шаг 27 - Кнопка питания

Используем спуджер и отделяем резиновую пружинку от кронштейна кнопки питания.
28 - Шаг 28 - Кнопка питания
28

Шаг 28 - Кнопка питания

Откручиваем

Винт 1,9 мм Philips - 1 шт.

Данный винт фиксирует кронштейн кнопки включения к корпусу.
29 - Шаг 29 - Кнопка питания
29 - Шаг 29 - Кнопка питания 29 - Шаг 29 - Кнопка питания
29

Шаг 29 - Кнопка питания

Откручиваем два винта металлического кронштейна, находящегося между камерой и вспышкой

Винт 1,6 мм Philips - 1 шт.
Опорный винт 2,9 мм - 1 шт.

Опорный винт необходимо закручивать и выкручивать металлической лопаткой.
30 - Шаг 30 - Кнопка питания
30

Шаг 30 - Кнопка питания

Извлекаем металлический кронштейн из корпуса.
31 - Шаг 31 - Кнопка питания
31

Шаг 31 - Кнопка питания

При помощи спуджера надавливаем на кнопку питания и извлекаем ее.

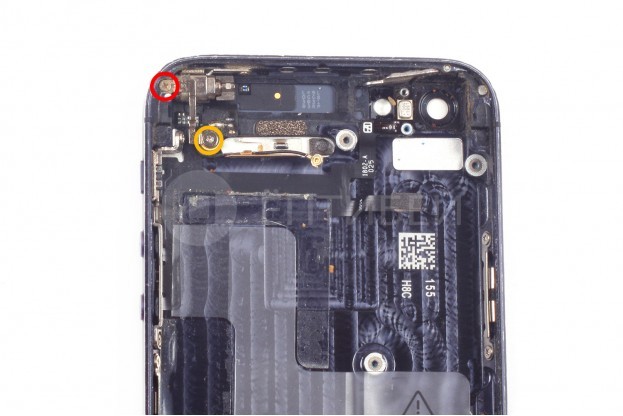

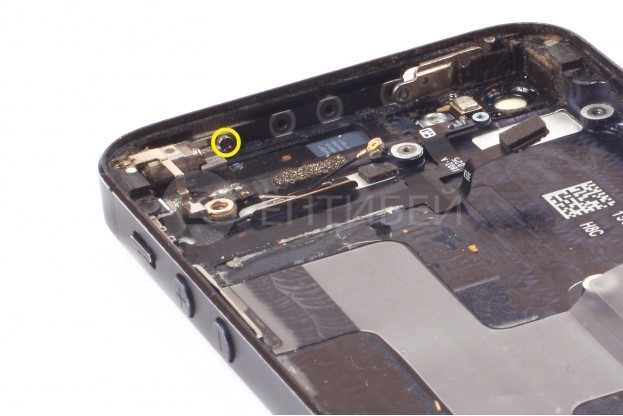

32 - Шаг 32 - Регулятор громкости
32 - Шаг 32 - Регулятор громкости 32 - Шаг 32 - Регулятор громкости
32

Шаг 32 - Регулятор громкости

Выкручиваем винты крепления вибромотора и кронштейна его фиксирующего в корпусе.

Винт 1,6 мм Philips - 1 шт.
Винт 2,3 мм Philips - 1 шт.
Винт 1,7 мм Philips - 1 шт. (см.фото 2)

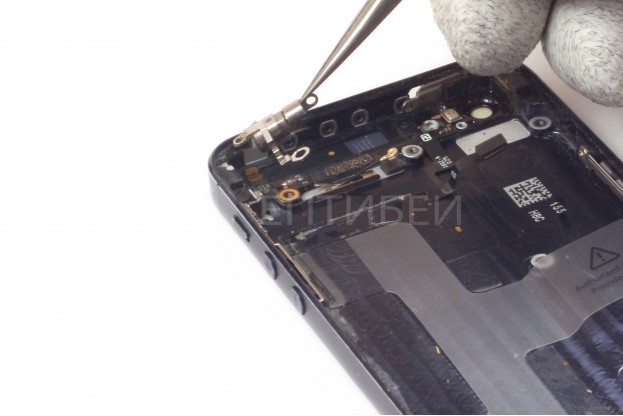

33 - Шаг 33 - Крепление вибромотора
33

Шаг 33 - Крепление вибромотора

Извлекаем кронштейн крепления вибромотора с вибромотором.

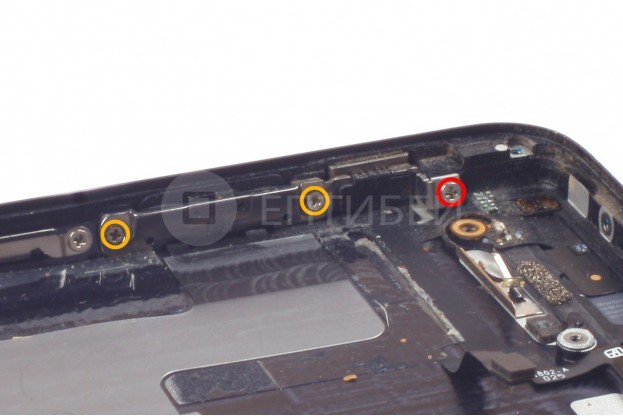

34 - Шаг 34 - Кнопки громкости
34

Шаг 34 - Кнопки громкости

Выкручиваем винты

Винт 1,5 мм Philips - 1 шт.
Винт 1,8 мм Philips - 2 шт.

Данные винты крепят кнопки громкости и выключатель звукового сигнала/блокиратор поворота экрана к корпусу айфона.

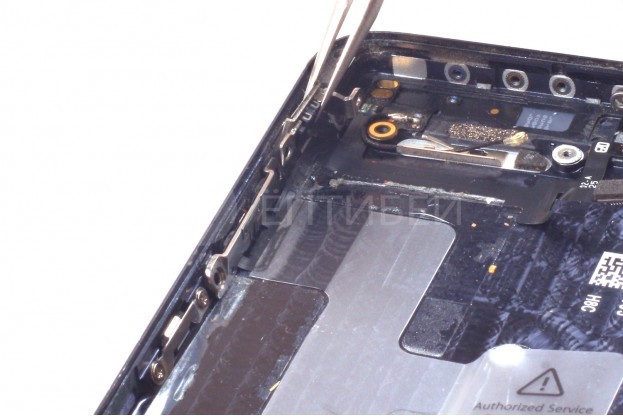

35 - Шаг 35 - Кнопки громкости
35

Шаг 35 - Кнопки громкости

При помощи пинцета вынимаем выключатель звукового сигнала/блокиратор поворота экрана.

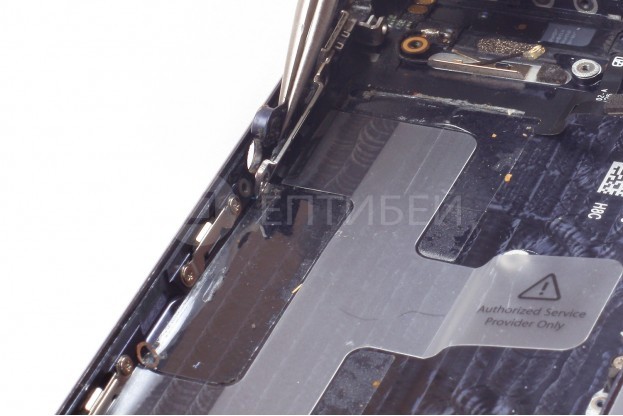

36 - Шаг 36 - Кнопки громкости
36

Шаг 36 - Кнопки громкости

Вынимаем кнопку громкости.
37 - Шаг 37 - Кнопка включения/выключения
37

Шаг 37 - Кнопка включения/выключения

При помощи пинцета сдвигаем кронштейн вверх и влево, чтобы снять его с петли.

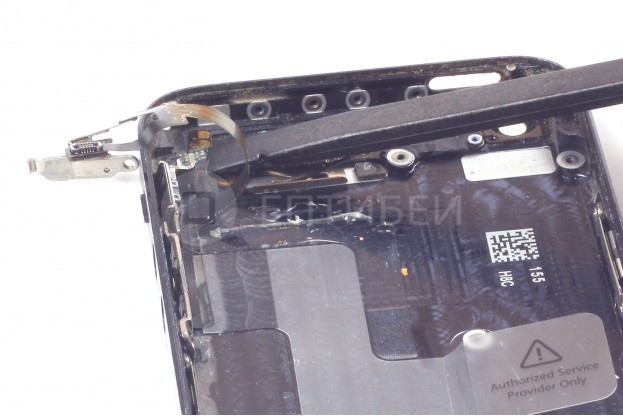

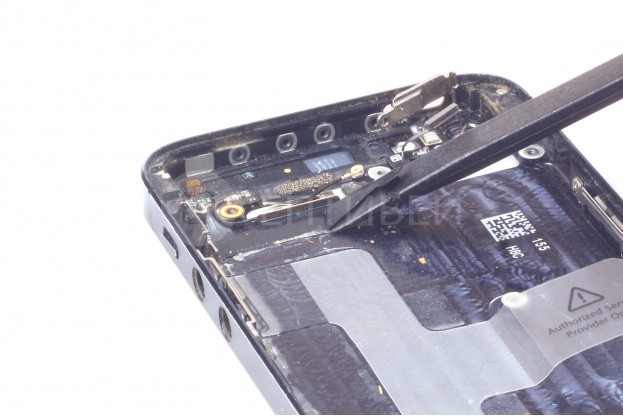

38 - Шаг 38 - Верхний шлейф
38 - Шаг 38 - Верхний шлейф 38 - Шаг 38 - Верхний шлейф 38 - Шаг 38 - Верхний шлейф
38

Шаг 38 - Верхний шлейф

Используем плоский край спуджера, и аккуратно отклеиваем шлейф от корпуса, подогревая его монтажным феном для размягчения клея.

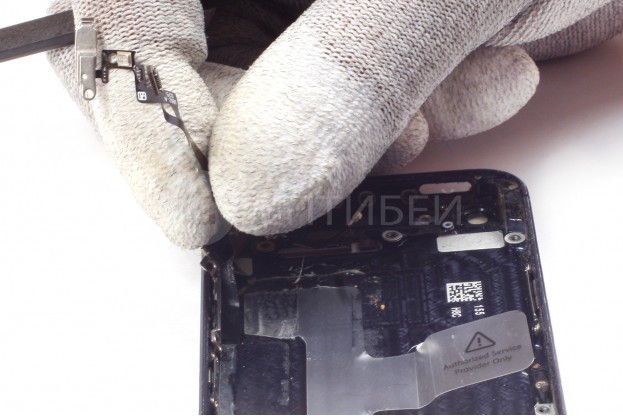

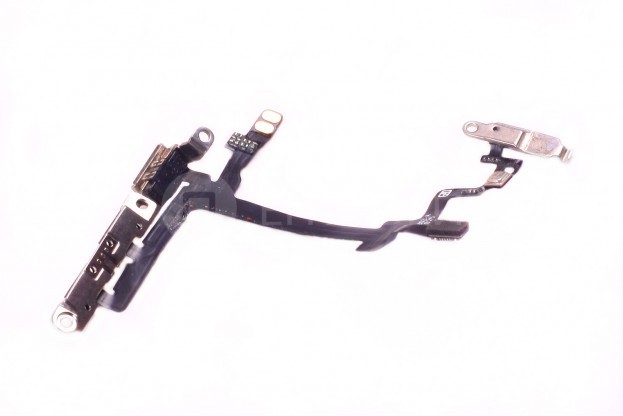

39 - Шаг 39 - Верхний шлейф
39 - Шаг 39 - Верхний шлейф 39 - Шаг 39 - Верхний шлейф
39

Шаг 39 - Верхний шлейф

Извлекаем верхний шлейф, заменяем его на новый, сборку осуществляем в обратном порядке.
