С помощью отвертки Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих экранный модуль и корпус.

Аккуратно прикладываем присоску в разложенном состоянии к нижней части iPhone. Она должна находится прямо перед кнопкой Home, но не выходить за края экрана.

Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.

Начиная с одной стороны, аккуратно, с помощью спуджера, приподнимаем экран.

Полностью поднимаем экран, для доступа к внутренним элементам аппарата.

Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!

Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.

Для снятия крышки FPC коннектора откручиваем следующие винты:

• Винт 1.2мм Phillips - 2 шт.
• Винт 1.6мм Phillips - 1 шт.

Аккуратно снимаем крышку FPC коннектора.

Поочередно отсоединяем три шлейфа :

•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина

Аккуратно снимаем модуль экрана с айфона.

Выкручиваем

• Винт 1.8мм Phillips - 1 шт.
• Винт 1.6мм Phillips - 1 шт.

Данные винты крепят держатель шлейфа аккумулятора к корпусу iPhone. Извлекаем держатель шлейфа аккумулятора.

С помощью спуджера отсоединяем шлейф аккумулятора от его сокета.

Будьте внимательны, когда отсоединяете шлейф. Необходимо поддевать не сам коннектор, а именно шлейф. Это означает, что работать спуджером необходимо не на самой материнской плате, а выше, чтобы аккуратно поддеть, извлечь шлейф, и не оторвать коннектор аккумулятора.

Поддеваем с каждой стороны спуджером аккумулятор, чтобы отделить его от корпуса.

Аккумулятор может быть очень крепко приклеен к корпусу. Не торопимся, и постепенно отделяем аккумулятор от корпуса.

Извлекаем старую батарею из корпуса.

Используем конец спуджера, чтобы отсоединить шлейф антенны. Шлейф находится чуть выше динамика и соединяет антенну с материнской платой.

Откручиваем следующие два винта вверху материнской платы:

•Винт 1,5 мм Philips - 1 шт.
•Винт 2,3 мм Philips - 1 шт.

Данные винты крепят кронштейн вспышки к материнской плате.

Извлекаем кронштейн.

Внимание! Убедитесь, что не повредите маленький контакт заземления, который находится рядом с корпусом задней камеры.

Используем плоский конец спуджера, чтобы отключить следующие три шлейфа от материнской платы:

•Верхний соединительный шлейф
•Шлейф кнопок громкости и кнопки Power
•Нижний соединительный шлейф

Изнутри выкручиваем два винта, находящие в верхней части.

•Винт 1,3 мм Philips - 2 шт.

Выкручиваем винт, который находится в середине материнской платы:

•Винт 1,2 мм Philips - 1 шт.

Данный винт крепит кронштейн шлейфа к материнской плате.

Отсоединяем и извлекаем кронштейн.

Используем спуджер, чтобы отсоединить разъем нижнего шлейфа от материнской платы. Отводим кабель назад, и отгибаем его в сторону нижнего динамика.

При помощи специального ключа извлекаем лоток с Sim-картой.

Откручиваем винты:

•Винт 2,0 мм Philips - 2 шт.
•Опорный винт 2,7 мм - 3 шт.

При сборке опорные винты можно закрутить при помощи металлической лопатки.

При помощи спуджера поддеваем материнскую плату, приподнимаем ее, и аккуратно поворачиваем в сторону аккумулятора.

Внимание! Не пытайтесь сразу вынуть материнскую плату, так на ней может остаться рассеиватель. Если он все же остался, то снимаем его при помощи пинцета и вставляем обратно в кейс на корпусе.

Используем конец спуджера, чтобы отсоединить шлейф Wi-Fi антенны от материнской платы.

Извлекаем материнскую плату.

Внимание! Материнскую плату следует хранить только на антистатическом коврике, для предотвращения повреждений схемы.

Выкручиваем винты, которые крепят разъем питания и динамик к корпусу iPhone:

•Винт 2,5 мм Philips - 1 шт.
•Винт 3,3 мм Philips - 2 шт.
•Винт 2,9 мм Philips - 1 шт.
•Винт 1,5 мм Philips - 2 шт.
•Винт 2,8 мм Philips - 1 шт.

Используем плоский конец спуджера, чтобы отсоединить разъем питания и динамик.

Внимание! Необходимо отсоединять разъем только за коннектор, иначе есть вероятность его повредить.

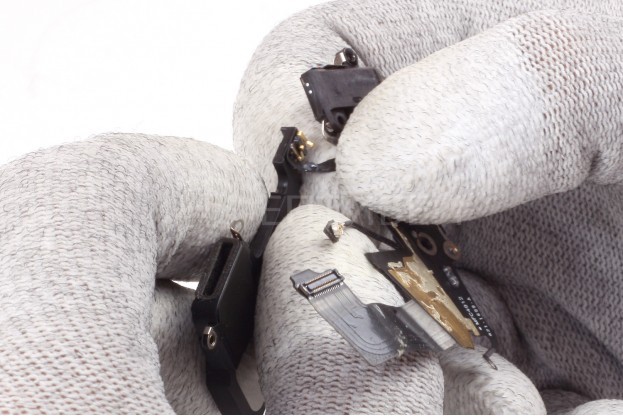

Снимаем разъем питания и динамик. На плате присутствует небольшая металлическая шайба на корпусе динамика, не потеряйте её.

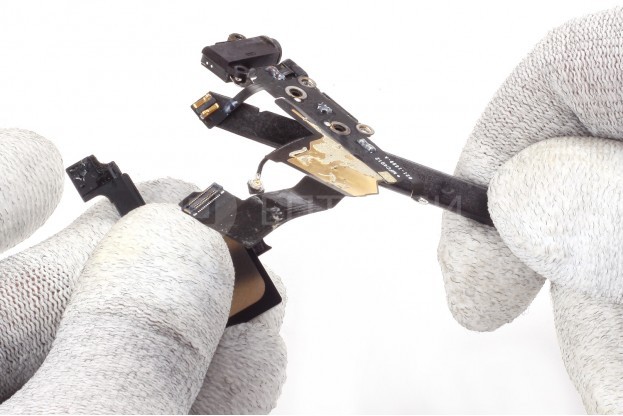

Отделяем корпус динамика от шлейфа разъема питания.

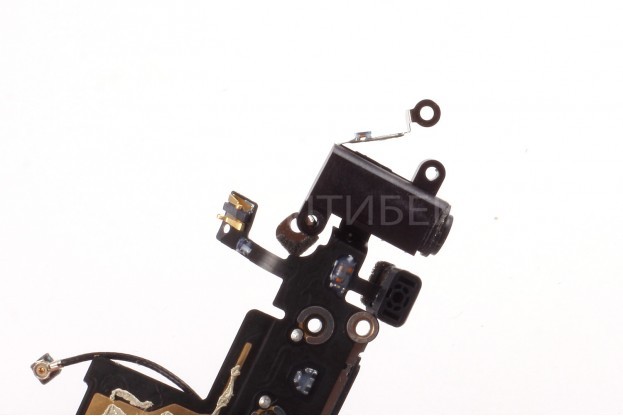

Отделяем кабель заземления от аудио разъема. Заменяем шлейф, и повторяем все шаги в обратном порядке.
