Замена модуля экрана / дисплея iPhone 5

iPhone 5 Black / White

Model No: A1428

Шестая линейка iPhone Apple, который поступил на прилавки магазинов 12 сентября 2012. Восстановление этого устройства подобно предыдущим моделям требует отверток и специального инструмента. Доступен в объемах 16, 32, или 64 Гбайт / Черный или Белый.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Торцевые винты
1

Шаг 1 - Торцевые винты

С помощью отвертки Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих экранный модуль и корпус.
2 - Шаг 2 - Поднятие экрана
2

Шаг 2 - Поднятие экрана

Аккуратно прикладываем присоску в разложенном состоянии к нижней части iPhone. Она должна находится прямо перед кнопкой Home, но не выходить за края экрана.

Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.
3 - Шаг 3 - Поднятие экрана
3

Шаг 3 - Поднятие экрана

Начиная с одной стороны, аккуратно, с помощью спуджера, приподнимаем экран.
4 - Шаг 4 - Поднятие экрана
4

Шаг 4 - Поднятие экрана

Полностью поднимаем экран, для доступа к внутренним элементам аппарата.

Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!
5 - Шаг 5 - Поднятие экрана
5

Шаг 5 - Поднятие экрана

Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.
6 - Шаг 6 - Снятие крышки FPC коннектора
6

Шаг 6 - Снятие крышки FPC коннектора

Для снятия крышки FPC коннектора откручиваем следующие винты:

Винт 1.2мм Phillips - 2 шт.
Винт 1.6мм Phillips - 1 шт.
7 - Шаг 7 - Снятие защитной пластины
7

Шаг 7 - Снятие защитной пластины

Аккуратно снимаем крышку FPC коннектора.
8 - Шаг 8 - Отсоединение шлейфов
8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов
8

Шаг 8 - Отсоединение шлейфов

Поочередно отсоединяем три шлейфа :

•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина
9 - Шаг 9 - Снятие модуля экрана
9

Шаг 9 - Снятие модуля экрана

Аккуратно снимаем модуль экрана с айфона.
10 - Шаг 10 - Снятие пластины верхнего слухового динамика
10

Шаг 10 - Снятие пластины верхнего слухового динамика

Удалите два винта, для снятия пластины крепления верхнего слухового динамика:

Винт 4.1мм Phillips - 1 шт.
Винт 2.2мм Phillips - 1 шт.
11 - Шаг 11 - Снятие пластины верхнего слухового динамика
11

Шаг 11 - Снятие пластины верхнего слухового динамика

Аккуратно снимаем и откладываем пластину крепления верхнего слухового динамика.
12 - Шаг 12 - Динамик
12

Шаг 12 - Динамик

Аккуратно извлекаем динамик из iPhone.

Обращаем Ваше внимание, что динамик не имеет каких либо коннекторов, и работает от простого прижатия к панели с помощью пластины.

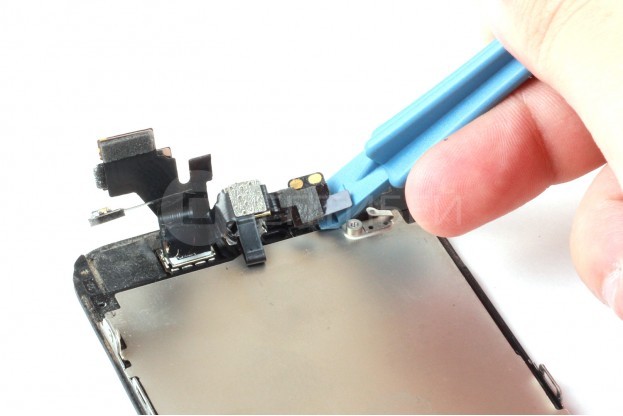

13 - Шаг 13 - Шлейф фронтальной камеры
13 - Шаг 13 - Шлейф фронтальной камеры 13 - Шаг 13 - Шлейф фронтальной камеры
13

Шаг 13 - Шлейф фронтальной камеры

С помощью спуджера аккуратно отсоединяем шлейф фронтальной камеры и датчика приближения.
14 - Шаг 14 - Извлечение шлейфа
14

Шаг 14 - Извлечение шлейфа

Извлекаем шлейф фронтальной камеры и датчика приближения. Так же на данном шлейфе находится сама фронтальная камера. Будьте осторожны, не повредите её.
15 - Шаг 15 - Держатель кнопки Home
15

Шаг 15 - Держатель кнопки Home

Откручиваем два следующих винта для снятия держателя кнопки Home:

Винт 1.3мм - 2 шт Phillips
16 - Шаг 16 - Кнопка Home
16

Шаг 16 - Кнопка Home

Аккуратно поддеваем шлейф кнопки Home, и медленно, двигаясь от края - отклеиваем шлейф.

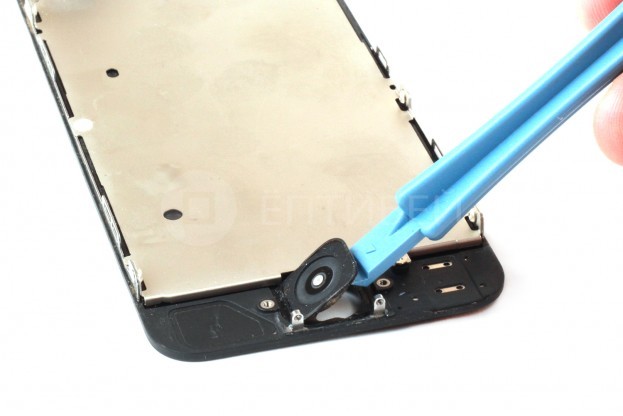

17 - Шаг 17 - Кнопка Home
17 - Шаг 17 - Кнопка Home 17 - Шаг 17 - Кнопка Home
17

Шаг 17 - Кнопка Home

Подденьте с края кнопку Home, и медленно отклейте ее по периметру.
18 - Шаг 18 - Кнопка Home
18

Шаг 18 - Кнопка Home

Извлекаем кнопку Home.

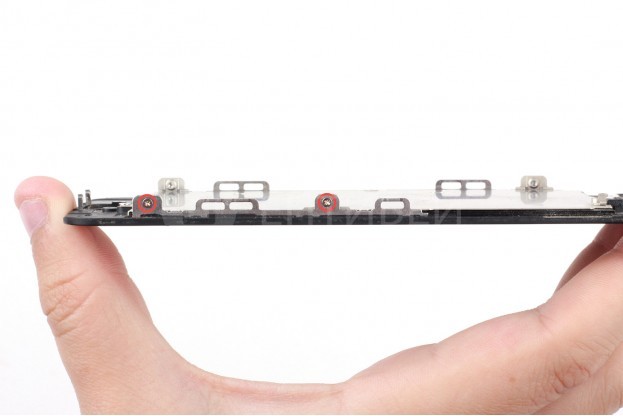

19 - Шаг 19 - LCD панель
19 - Шаг 19 - LCD панель 19 - Шаг 19 - LCD панель
19

Шаг 19 - LCD панель

Выкручиваем по два одинаковых винта с каждой стороны:

Винт 1.2мм Phillips - 4 шт.
20 - Шаг 20 - LCD панель
20

Шаг 20 - LCD панель

Выкручиваем два винта, скрепляющих защитную планку с LCD панелью :

Винт 1.4мм Philips - 1 шт.
Винт 2.6мм Philips - 1 шт.

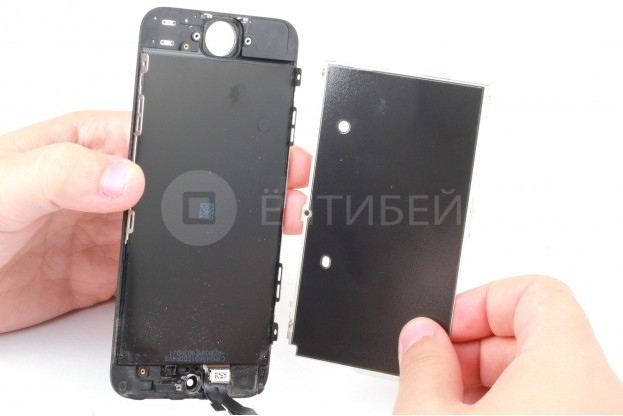

21 - Шаг 21 - LСD панель
21 - Шаг 21 - LСD панель 21 - Шаг 21 - LСD панель
21

Шаг 21 - LСD панель

Отсоединяем защитную планку от LCD панели
22 - Шаг 22 - Экран
22

Шаг 22 - Экран

Заменяем старый экран на новый, и повторяем все шаги в обратном порядке.
