Пошаговая инструкция
1
С помощью отвертки Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих экранный модуль и корпус. Шаг 1 - Торцевые винты
2
Аккуратно прикладываем присоску в разложенном состоянии к нижней части iPhone. Она должна находится прямо перед кнопкой Home, но не выходить за края экрана. Шаг 2 - Поднятие экрана
Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.
3
Начиная с одной стороны, аккуратно, с помощью спуджера, приподнимаем экран. Шаг 3 - Поднятие экрана
4
Полностью поднимаем экран, для доступа к внутренним элементам аппарата.Шаг 4 - Поднятие экрана
Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!
5
Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить. Шаг 5 - Поднятие экрана
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.
6
Для снятия крышки FPC коннектора откручиваем следующие винты:Шаг 6 - Снятие крышки FPC коннектора
• Винт 1.2мм Phillips - 2 шт.
• Винт 1.6мм Phillips - 1 шт.
7
Аккуратно снимаем крышку FPC коннектора. Шаг 7 - Снятие защитной пластины
8
Поочередно отсоединяем три шлейфа :Шаг 8 - Отсоединение шлейфов
•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина
9
Аккуратно снимаем модуль экрана с айфона. Шаг 9 - Снятие модуля экрана
10
ВыкручиваемШаг 10 - Держатель шлейфа аккумулятора
• Винт 1.8мм Phillips - 1 шт.
• Винт 1.6мм Phillips - 1 шт.
Данные винты крепят держатель шлейфа аккумулятора к корпусу iPhone. Извлекаем держатель шлейфа аккумулятора.
11
С помощью спуджера отсоединяем шлейф аккумулятора от его сокета.
Будьте внимательны, когда отсоединяете шлейф. Необходимо поддевать не сам коннектор, а именно шлейф. Это означает, что работать спуджером необходимо не на самой материнской плате, а выше, чтобы аккуратно поддеть, извлечь шлейф, и не оторвать коннектор аккумулятора. Шаг 11 - Шлейф аккумулятора
12
Поддеваем с каждой стороны спуджером аккумулятор, чтобы отделить его от корпуса.
Аккумулятор может быть очень крепко приклеен к корпусу. Не торопимся, и постепенно отделяем аккумулятор от корпуса. Шаг 12 - Аккумулятор
13
Извлекаем батарею из корпуса. Шаг 13 - Аккумулятор
14
Используем конец спуджера, чтобы отсоединить шлейф антенны. Шлейф находится чуть выше динамика и соединяет антенну с материнской платой. Шаг 14 - Шлейф антенны
15
Откручиваем следующие два винта вверху материнской платы:Шаг 15 - Кронштейн вспышки
•Винт 1,5 мм Philips - 1 шт.
•Винт 2,3 мм Philips - 1 шт.
Данные винты крепят кронштейн вспышки к материнской плате.
16
Извлекаем кронштейн. Шаг 16 - Снятие кронштейна
Внимание! Убедитесь, что не повредите маленький контакт заземления, который находится рядом с корпусом задней камеры.
17
Используем плоский конец спуджера, чтобы отключить следующие три шлейфа от материнской платы:Шаг 17 - Отключение шлейфов
•Верхний соединительный шлейф
•Шлейф кнопок громкости и кнопки Power
•Нижний соединительный шлейф
18
Изнутри выкручиваем два винта, находящие в верхней части. Шаг 18 - Винты
•Винт 1,3 мм Philips - 2 шт.
19
Выкручиваем винт, который находится в середине материнской платы:
•Винт 1,2 мм Philips - 1 шт.Шаг 19 - Кронштейн
Данный винт крепит кронштейн шлейфа к материнской плате.
20
Отсоединяем и извлекаем кронштейн. Шаг 20 - Извлечение кронштейна
21
Используем спуджер, чтобы отсоединить разъем нижнего шлейфа от материнской платы. Отводим кабель назад, и отгибаем его в сторону нижнего динамика. Шаг 21 - Нижний шлейф
22
При помощи специального ключа извлекаем лоток с Sim-картой. Шаг 22 - Sim-карта
23
Откручиваем винты:
•Винт 2,0 мм Philips - 2 шт.Шаг 23 - Материнская плата
•Опорный винт 2,7 мм - 3 шт.
При сборке опорные винты можно закрутить при помощи металлической лопатки.
24
При помощи спуджера поддеваем материнскую плату, приподнимаем ее, и аккуратно поворачиваем в сторону аккумулятора. Шаг 24 - Материнская плата
Внимание! Не пытайтесь сразу вынуть материнскую плату, так как на ней может остаться рассеиватель. Если он все же остался, то снимаем его при помощи пинцета и вставляем обратно в кейс на корпусе.
25
Используем конец спуджера, чтобы отсоединить шлейф Wi-Fi антенны от материнской платы. Шаг 25 - Wi-Fi антенна
26
Извлекаем материнскую плату. Шаг 26 - Материнская плата
Внимание! Материнскую плату следует хранить только на антистатическом коврике, для предотвращения повреждений схемы.
27

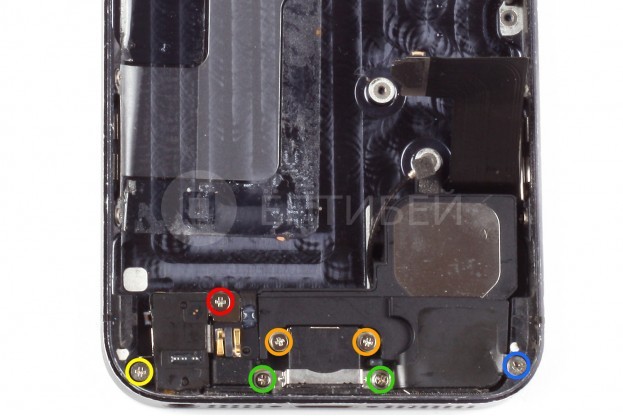

Выкручиваем винты, которые крепят разъем питания и динамик к корпусу iPhone:
•Винт 2,5 мм Philips - 1 шт.Шаг 27 - Разъем питания и динамик
•Винт 3,3 мм Philips - 2 шт.
•Винт 2,9 мм Philips - 1 шт.
•Винт 1,5 мм Philips - 2 шт.
•Винт 2,8 мм Philips - 1 шт.
28

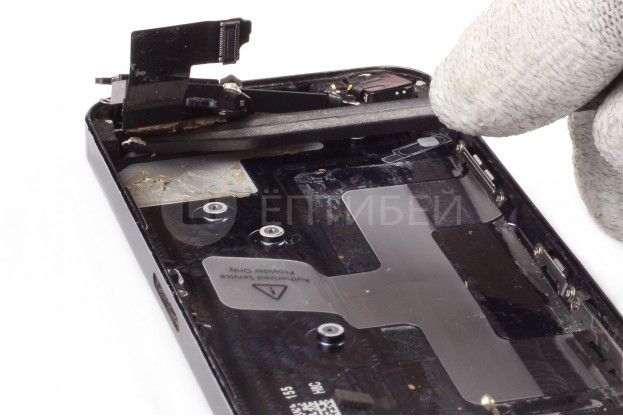

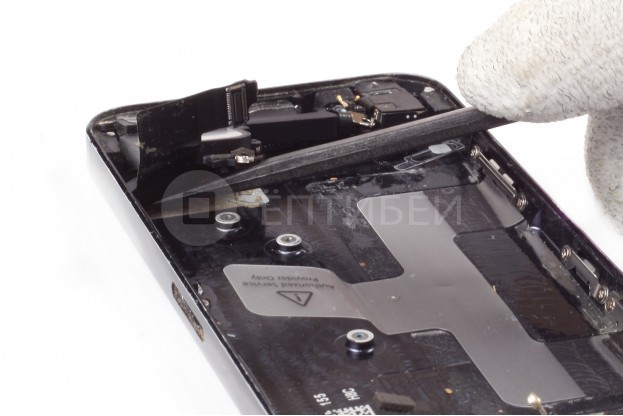

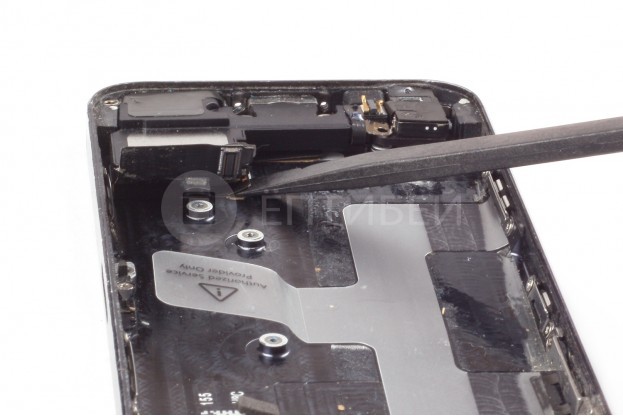

Используем плоский конец спуджера, чтобы отсоединить разъем питания и динамик.
Внимание! Необходимо отсоединять разъем только за коннектор, иначе есть вероятность его повредить. Шаг 28 - Разъем питания и динамик
29

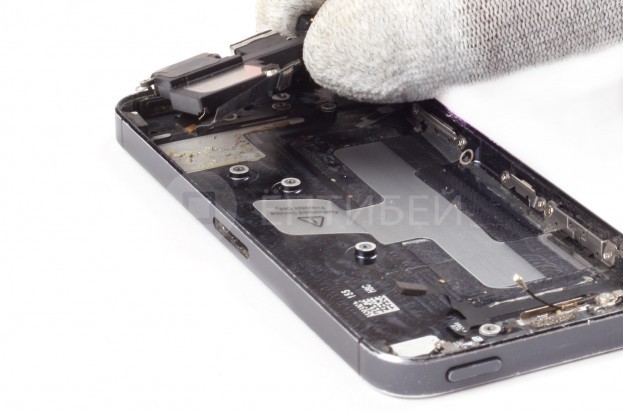

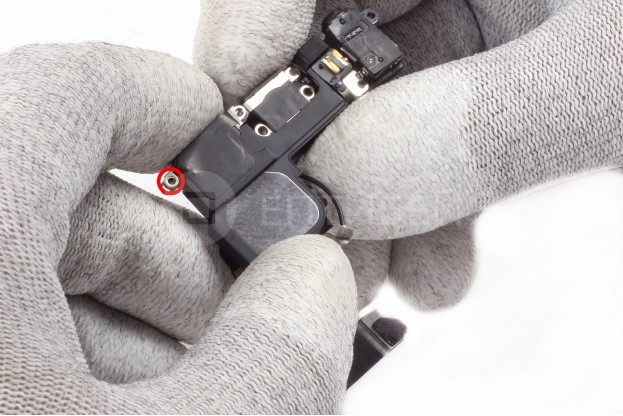

Снимаем разъем питания и динамик. На плате присутствует небольшая металлическая шайба на корпусе динамика, не потеряйте её. Шаг 29 - Разъем питания и динамик
30

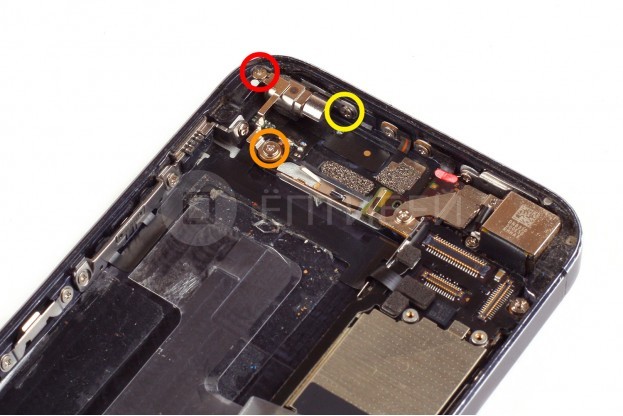

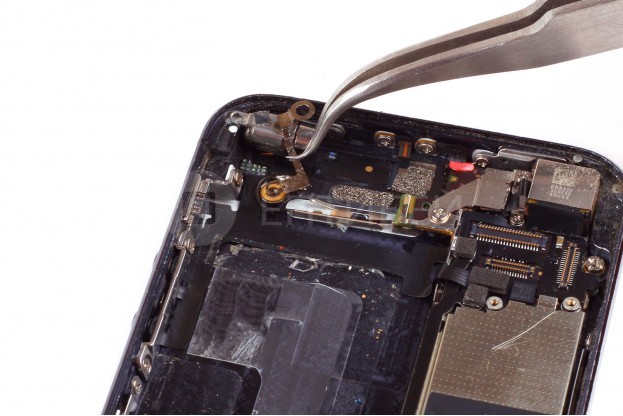

Выкручиваем винты крепления вибромотора и кронштейна его фиксирующего в корпусе.
Шаг 30 - Крепление вибромотора
•Винт 1,6 мм Philips - 1 шт.
•Винт 2,3 мм Philips - 1 шт.
•Винт 1,7 мм Philips - 1 шт. (см.фото 2)
31

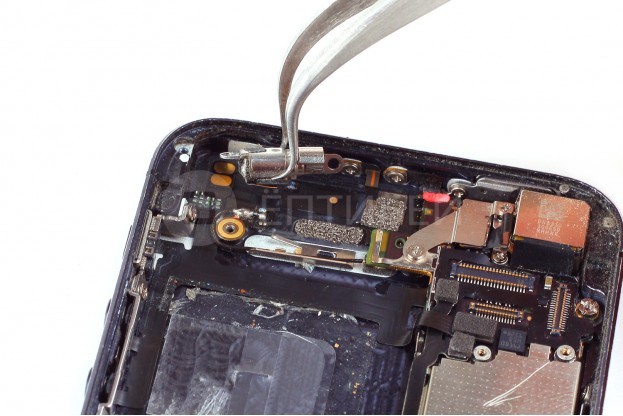

Извлекаем кронштейн крепления вибромотора с вибромотором. Вибромотор не имеет шлейфов, соединение осуществляется прижатием к контактам при помощи кронштейна. Шаг 31 - Вибромотор
32
Используем спуджер и отделяем резиновую пружинку от кронштейна кнопки питания. Шаг 32 - Кнопка питания
33
Откручиваем
Шаг 33 - Кнопка питания
•Винт 1,9 мм Philips - 1 шт.
Данный винт фиксирует кронштейн кнопки включения к корпусу.
34
Откручиваем два винта металлического кронштейна, находящегося между камерой и вспышкой
Шаг 34 - Кнопка питания
•Винт 1,6 мм Philips - 1 шт.
•Опорный винт 2,9 мм - 1 шт.
Опорный винт необходимо закручивать и выкручивать металлической лопаткой.
35
Извлекаем металлический кронштейн из корпуса. Шаг 35 - Кнопка питания
36
При помощи спуджера надавливаем на кнопку питания и извлекаем ее. Шаг 36 - Кнопка питания
37
При помощи пинцета сдвигаем кронштейн вверх и влево, чтобы снять его с петли. Шаг 37 - Кнопка питания
38
Выкручиваем винты
Шаг 38 - Кнопки громкости
•Винт 1,5 мм Philips - 1 шт.
•Винт 1,8 мм Philips - 2 шт.
Данные винты крепят кнопки громкости и выключатель звукового сигнала/блокиратор поворота экрана к корпусу айфона.
39
При помощи пинцета вынимаем выключатель звукового сигнала/блокиратор поворота экрана. Шаг 39 - Кнопки громкости
40
Вынимаем кнопку громкости. Шаг 40 - Кнопки громкости
41

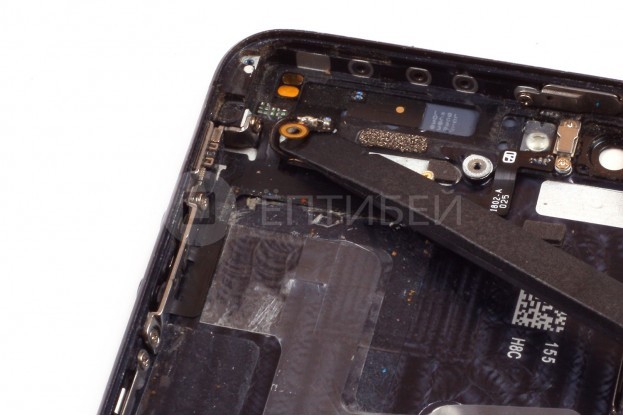

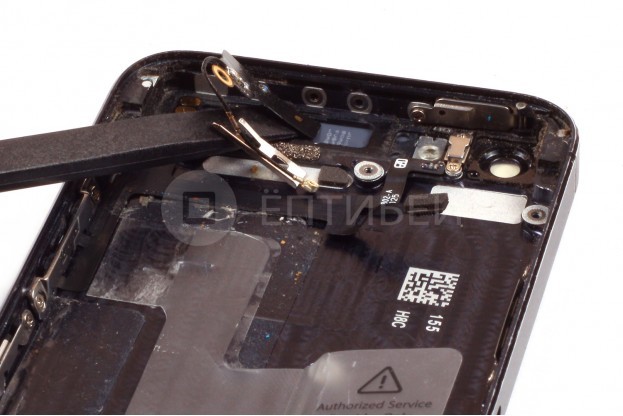

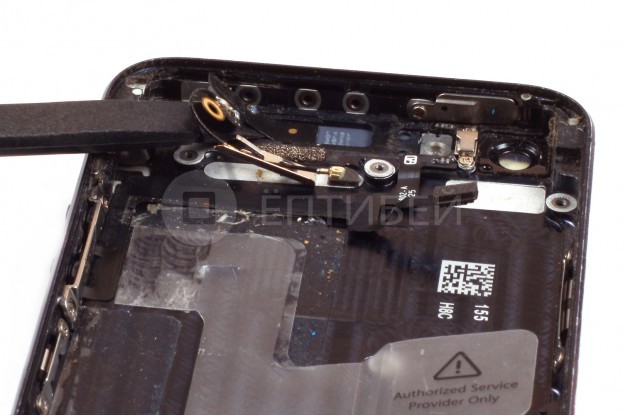

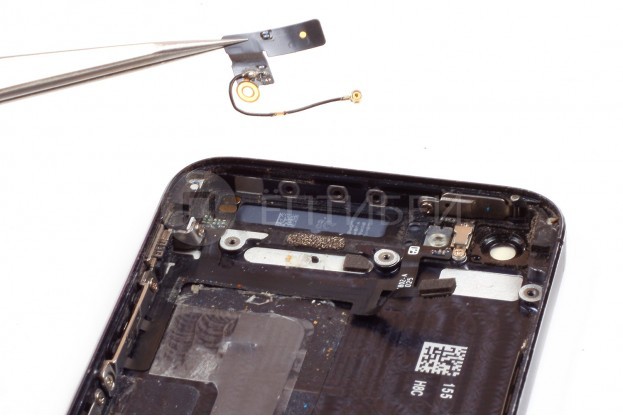

Используем плоский кончик спуджера, и отклеиваем шлейф Wi-Fi антенны от корпуса айфона.Шаг 41 - Wi-Fi антенна
Извлекаем Wi-Fi антенну
42

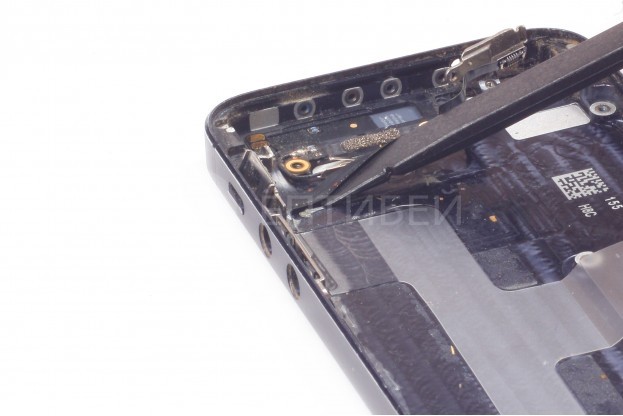

Используем плоский край спуджера, и аккуратно отклеиваем шлейф от корпуса, подогревая его монтажным феном для размягчения клея. Шаг 42 - Верхний шлейф
43
Извлекаем верхний шлейф Шаг 43 - Верхний шлейф
44

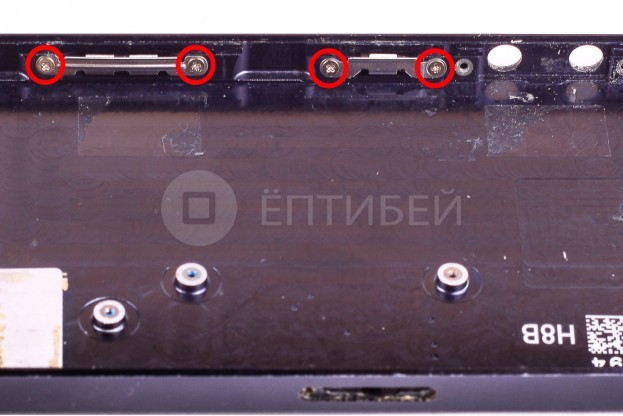

Откручиваем винты на корпусе

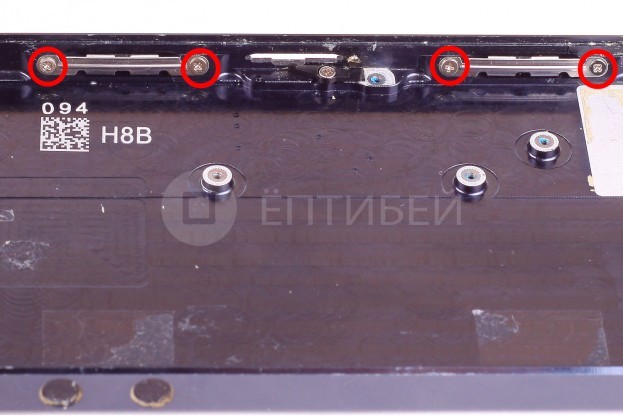

•Винт 1,3 мм Philips - 4 шт.Шаг 44 — Передняя панель
Данные винты крепят защелки к корпусу.
45

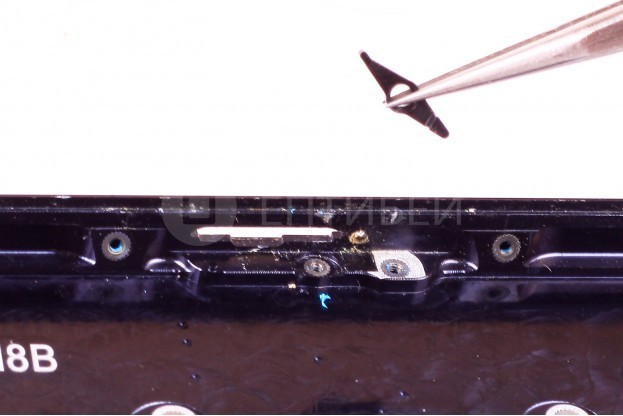

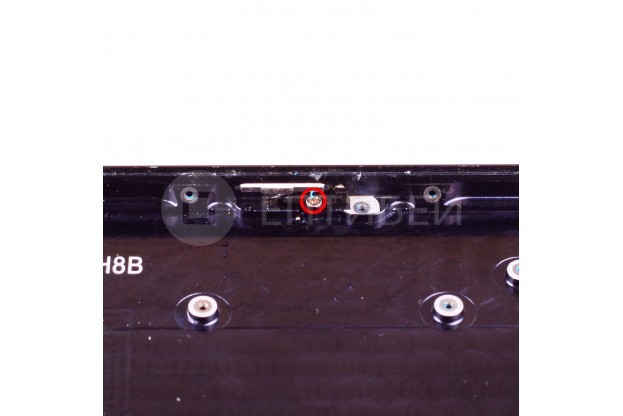

Откручиваем винт на корпусе
•Винт 2,0 мм Philips - 4 шт.Шаг 45 -Корпус
Данный винт крепит рычаг извлечения sim карты.
46
Заменяем корпус, сборку осуществляем в обратном порядке.
