Специальной отверткой Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих заднюю панель и корпус.

Перед началом разбора, с помощью специального инструмента или скрепки вынимаем лоток сим-карты. Вставьте его в отверстие и надавите, возможно понадобится усилие.

Надавливаем и смещаем заднюю панель вверх до упора. Отсоединяем заднюю панель от корпуса и откладываем в сторону.

Откручиваем два винта:

•Винт 1,7 мм Philips - 1 шт.
•Винт 1,5 мм Philips - 1 шт.

Данные винты фиксируют клемму аккумулятора на материнской плате.

Спуджером поднимаем коннектор аккумулятора, пинцетом вынимаем контактную пластину антенны.

Внимание! Аккумулятор крепится к корпусу на двухсторонний скотч.

Приподнимите аккумулятор за монтажную наклейку, в случае, если это затруднительно, то подденьте спуджером.

Откручиваем два винта

•Винт 1,5 мм Philips - 1 шт.
•Винт 1,2 мм Philips - 1 шт.

Данные винты крепят фиксирующую планку шлейфа зарядки.
Снимаем планку и откладываем в сторону.

Спуджером аккуратно поднимаем за коннектор шлейф зарядки и отводим его в сторону.

Спуджером понимаем коннектор антенны вверх, выводим из металлического фиксатора и отводим его в сторону.

Откручиваем четыре винта:

•Винт 2,7 мм Philips - 1 шт.
•Винт 2,6 мм Philips - 1 шт.
•Винт 1,3 мм Philips - 1 шт.
•Винт 1,2 мм Philips - 1 шт.

Данные винты крепят пластину Wi-Fi антенны к материнской плате. Винт 2,6 мм является контактным винтом и передает сигнал с пластины на модуль Wi-Fi, качество его затяжки пропорционально качеству сигнала.

Спуджером за правый край поддеваем пластину Wi-Fi и извлекаем ее.

Спуджером поднимаем коннектор шлейфа основной камеры и вынимаем ее из корпуса.

Отключаем шлейфы:

•Шлейф дисплея
•Шлейф наушников / кнопок громкости
•Шлейф передней камеры
•Шлейф тачскрина
•Шлейф кнопки блокировки

Откручиваем винт:

•Винт 1,5 мм Philips - 1 шт.

Cпуджером поддеваем планку заземления и вынимаем ее вверх.

Специальной плоской шлицевой отверткой 2,5 мм откручиваем опорный винт:

•Винт 4,6 мм Philips - 1 шт.

Спуджером поднимаем коннектор Wi-Fi шлейфа.

Откручиваем винт:

•Винт 1,5 мм Philips - 1 шт.

Откручиваем три винта:

•Винт 2,5 мм Philips - 1 шт.
•Винт 2,4 мм Philips - 1 шт.
•Опорный винт 3,6 мм Philips - 1 шт.

Приподнимая за нижний конец материнской платы, аккуратно вынимаем ее.
Внимание! Около кнопки включения, под материнской платой находится пластина заземления, не потеряйте её.

Вибромотор крепится на корпус двухсторонним скотчем и легко отделяется при помощи спуджера.

Внимание! Под левым винтом находится прижимная пластина, не потеряйте ее.

Откручиваем два винта:

•Винт 2,4 мм Philips - 1 шт.

Вынимаем нижний динамик.
Внимание! • Пружинки при сборке необходимо поджать при помощи спуджера или пинцета. Установите динамик, легонько прижмите его к корпусу пальцем и прижмите их.

Откручиваем четыре винта:

•Винт 1,5 мм Philips - 1 шт.
расположенных по углам корпуса.

Откручиваем шесть винтаов:

•Винт 1,5 мм Philips - 1 шт.
расположенных по бокам корпуса.

Спуджером аккуратно поддеваем дисплей по периметру и вынимаем его.
Внимание! Следите что бы шлейфы жкрана аккуратно вышли из прорези в корпусе иначе можно их повредить.

Отклеиваем кнопку хоум с резиновой корзинкой от экрана.

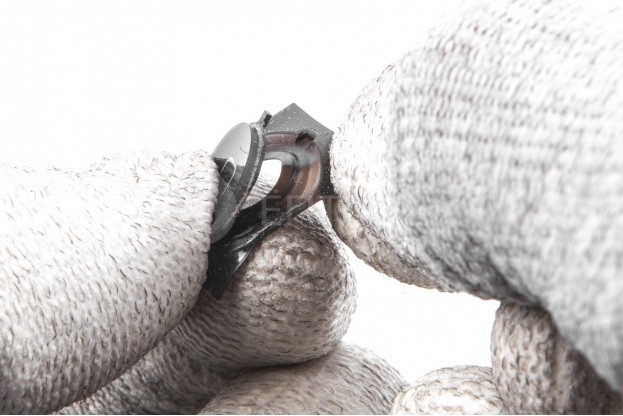

Отделяем кнопку от корзины. Сборку осуществляем в обратном порядке.
