Замена экрана в iPhone 4s

iPhone 4S Black / White

Model No: A1387

iPhone 4S является пятым поколением телефонов линейки Apple. Представлен 7 июня, отличается от предыдущих поколений квадратной внешностью.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней панели
1

Шаг 1 - Снятие задней панели

Специальной отверткой Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих заднюю панель и корпус.
2 - Шаг 2 - Сим-карта
2 - Шаг 2 - Сим-карта 2 - Шаг 2 - Сим-карта 2 - Шаг 2 - Сим-карта
2

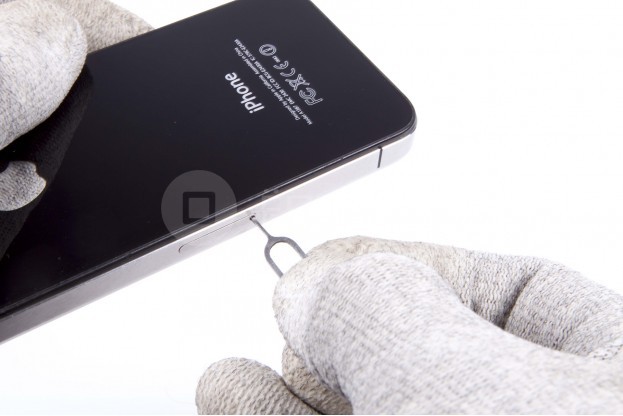

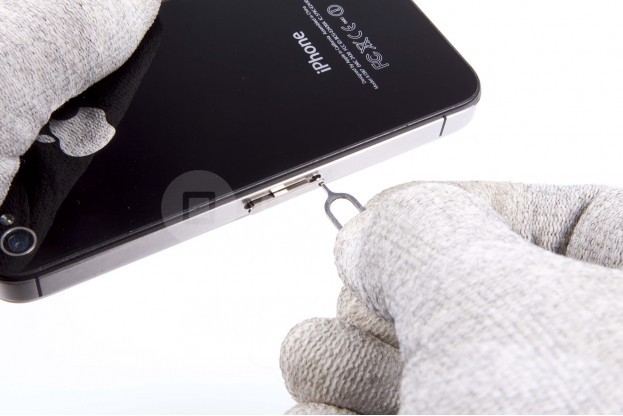

Шаг 2 - Сим-карта

Перед началом разбора, с помощью специального инструмента или скрепки вынимаем лоток сим-карты. Вставьте его в отверстие и надавите, возможно понадобится усилие.
3 - Шаг 3 - Снятие задней панель
3 - Шаг 3 - Снятие задней панель 3 - Шаг 3 - Снятие задней панель 3 - Шаг 3 - Снятие задней панель
3

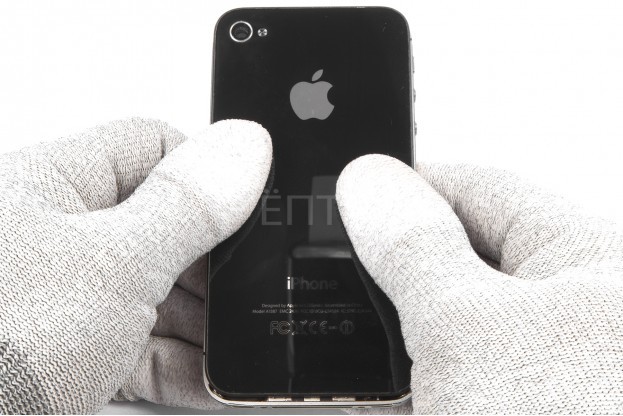

Шаг 3 - Снятие задней панель

Надавливаем и смещаем заднюю панель вверх до упора. Отсоединяем заднюю панель от корпуса и откладываем в сторону.
4 - Шаг 4 - Аккумулятор
4

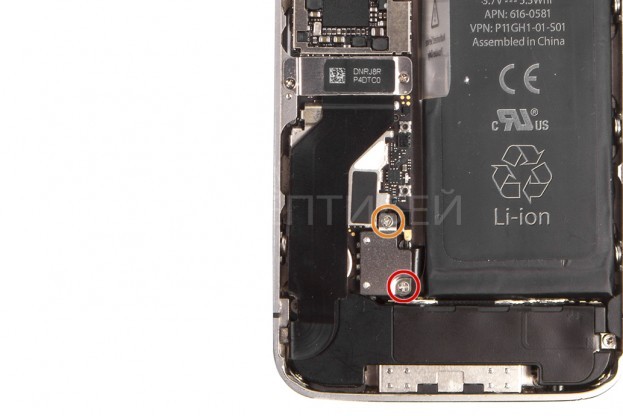

Шаг 4 - Аккумулятор

Откручиваем два винта:

Винт 1,7 мм Philips - 1 шт.
Винт 1,5 мм Philips - 1 шт.

Данные винты фиксируют клемму аккумулятора на материнской плате.
5 - Шаг 5 - Аккумулятор
5 - Шаг 5 - Аккумулятор 5 - Шаг 5 - Аккумулятор
5

Шаг 5 - Аккумулятор

Спуджером поднимаем коннектор аккумулятора, пинцетом вынимаем контактную пластину антенны.
6 - Шаг 6 - Аккумулятор
6 - Шаг 6 - Аккумулятор 6 - Шаг 6 - Аккумулятор
6

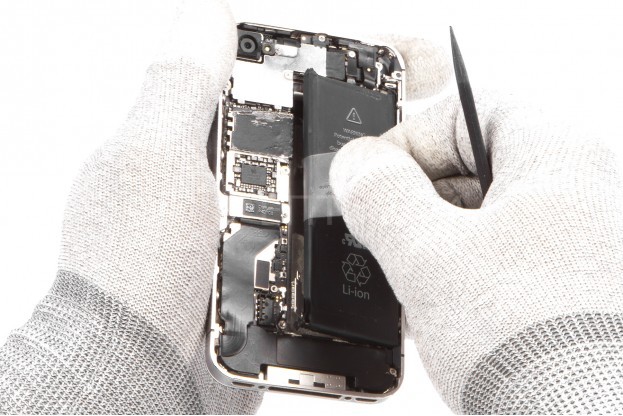

Шаг 6 - Аккумулятор

Внимание! Аккумулятор крепится к корпусу на двухсторонний скотч.

Приподнимите аккумулятор за монтажную наклейку, в случае, если это затруднительно, то подденьте спуджером.
7 - Шаг 7 - Шлейф зарядки
7 - Шаг 7 - Шлейф зарядки 7 - Шаг 7 - Шлейф зарядки
7

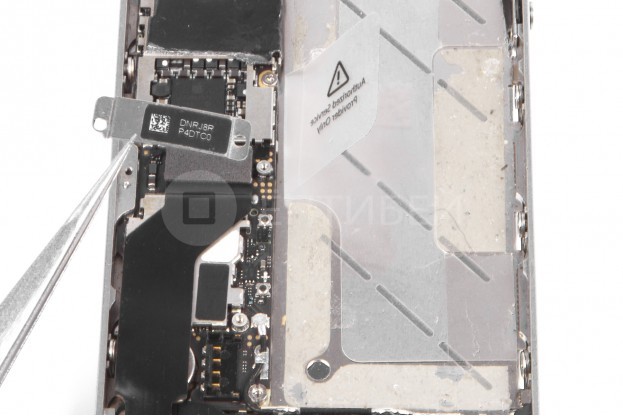

Шаг 7 - Шлейф зарядки

Откручиваем два винта

Винт 1,5 мм Philips - 1 шт.
Винт 1,2 мм Philips - 1 шт.

Данные винты крепят фиксирующую планку шлейфа зарядки.
Снимаем планку и откладываем в сторону.
8 - Шаг 8 - Шлейф зарядки
8 - Шаг 8 - Шлейф зарядки 8 - Шаг 8 - Шлейф зарядки
8

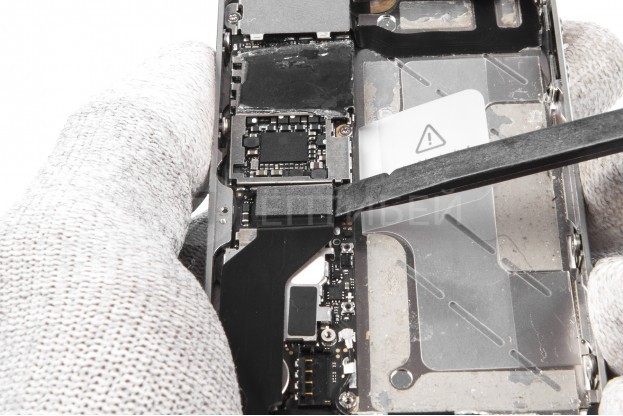

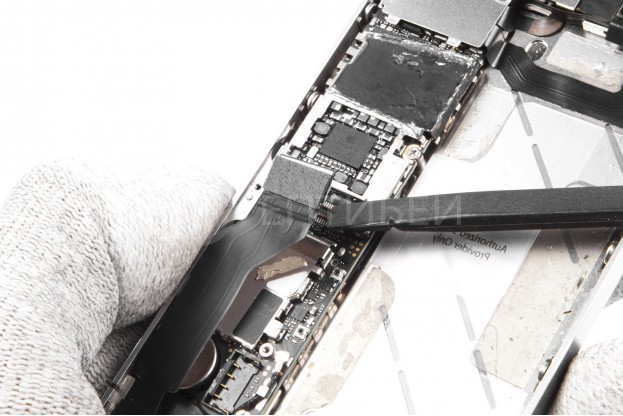

Шаг 8 - Шлейф зарядки

Спуджером аккуратно поднимаем за коннектор шлейф зарядки и отводим его в сторону.
9 - Шаг 9 - Антенна
9 - Шаг 9 - Антенна 9 - Шаг 9 - Антенна 9 - Шаг 9 - Антенна
9

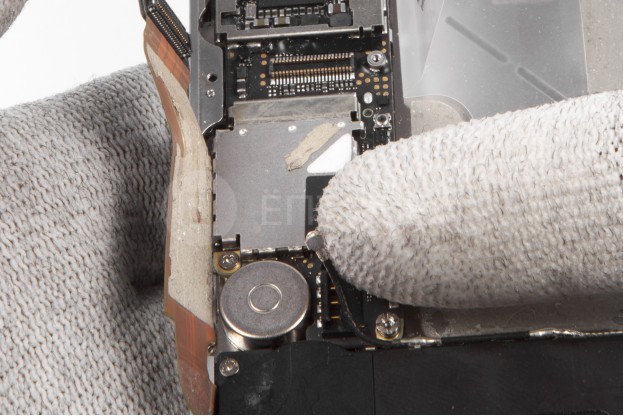

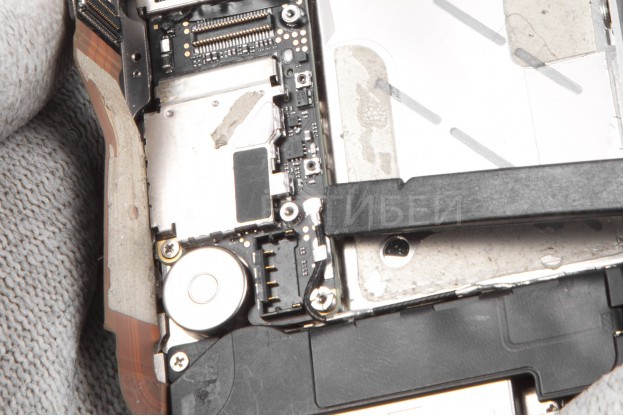

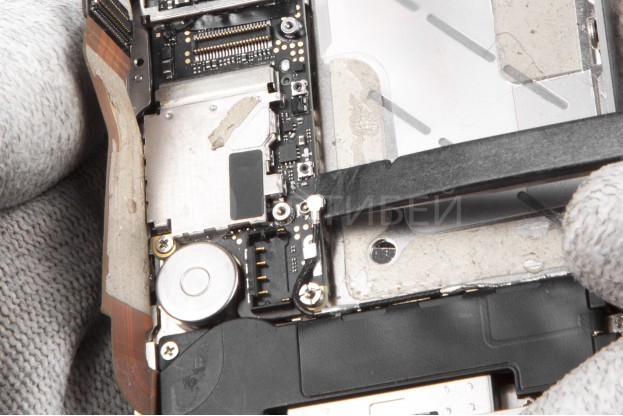

Шаг 9 - Антенна

Спуджером понимаем коннектор антенны вверх, выводим из металлического фиксатора и отводим его в сторону.
10 - Шаг 10 - Wi-Fi антенна
10

Шаг 10 - Wi-Fi антенна

Откручиваем четыре винта:

Винт 2,7 мм Philips - 1 шт.
Винт 2,6 мм Philips - 1 шт.
Винт 1,3 мм Philips - 1 шт.
Винт 1,2 мм Philips - 1 шт.

Данные винты крепят пластину Wi-Fi антенны к материнской плате. Винт 2,6 мм является контактным винтом и передает сигнал с пластины на модуль Wi-Fi, качество его затяжки пропорционально качеству сигнала.
11 - Шаг 11 - Wi-Fi антенна
11 - Шаг 11 - Wi-Fi антенна 11 - Шаг 11 - Wi-Fi антенна
11

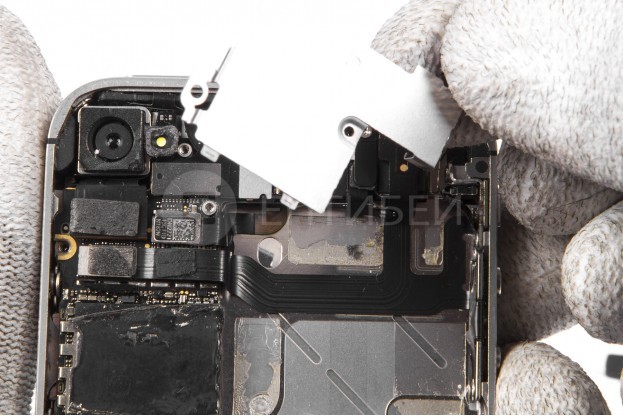

Шаг 11 - Wi-Fi антенна

Спуджером за правый край поддеваем пластину Wi-Fi и извлекаем ее.
12 - Шаг 12 - Основная камера
12 - Шаг 12 - Основная камера 12 - Шаг 12 - Основная камера
12

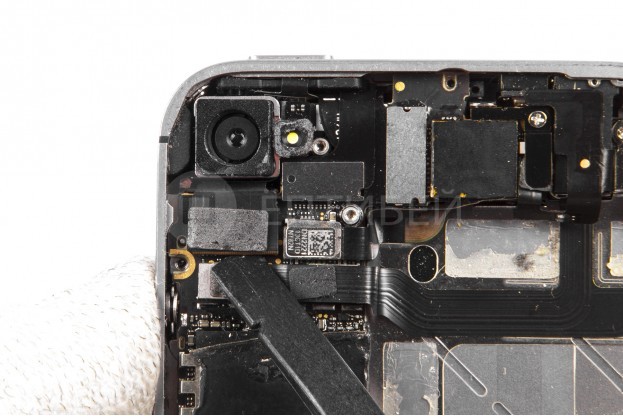

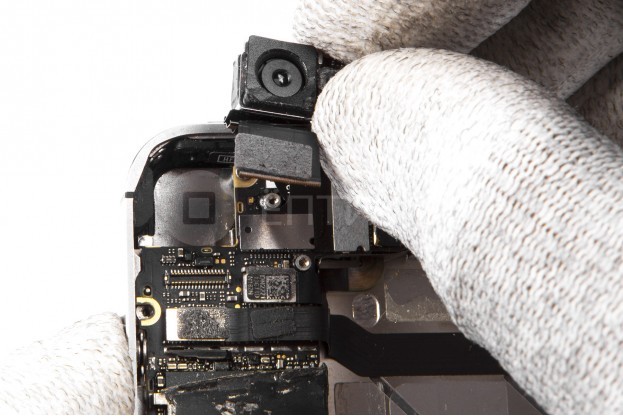

Шаг 12 - Основная камера

Спуджером поднимаем коннектор шлейфа основной камеры и вынимаем ее из корпуса.
13 - Шаг 13 - Материнская плата
13 - Шаг 13 - Материнская плата 13 - Шаг 13 - Материнская плата
13

Шаг 13 - Материнская плата

Отключаем шлейфы:

Шлейф дисплея
Шлейф наушников / кнопок громкости
Шлейф передней камеры
Шлейф тачскрина
Шлейф кнопки блокировки
14 - Шаг 14 - Материнская плата
14

Шаг 14 - Материнская плата

Откручиваем винт:

Винт 1,5 мм Philips - 1 шт.
15 - Шаг 15 - Материнская плата
15 - Шаг 15 - Материнская плата 15 - Шаг 15 - Материнская плата
15

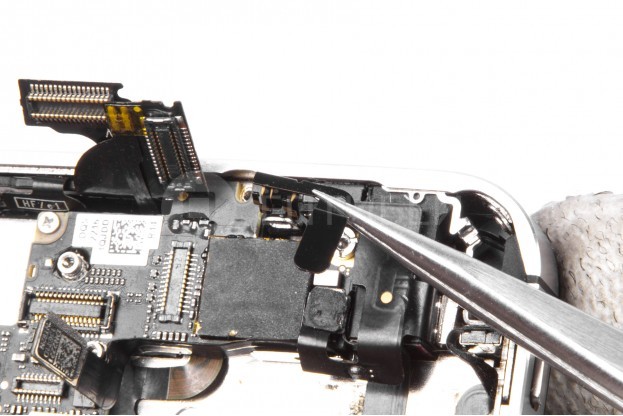

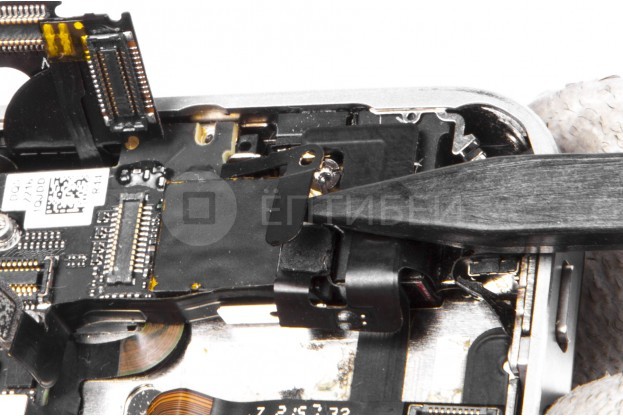

Шаг 15 - Материнская плата

Cпуджером поддеваем планку заземления и вынимаем ее вверх.
16 - Шаг 16 - Материнская плата
16 - Шаг 16 - Материнская плата 16 - Шаг 16 - Материнская плата
16

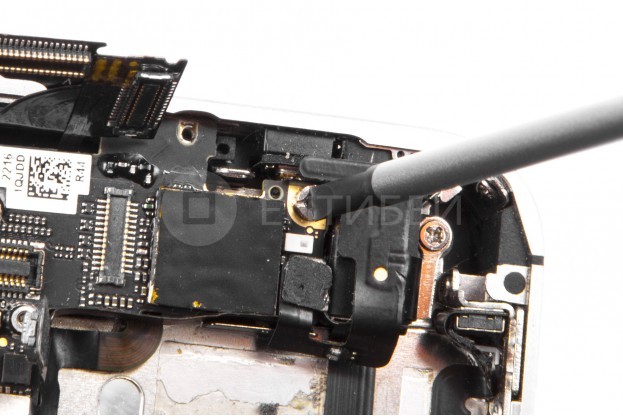

Шаг 16 - Материнская плата

Специальной плоской шлицевой отверткой 2,5 мм откручиваем опорный винт:

Винт 4,6 мм Philips - 1 шт.
17 - Шаг 17 - Материнская плата
17

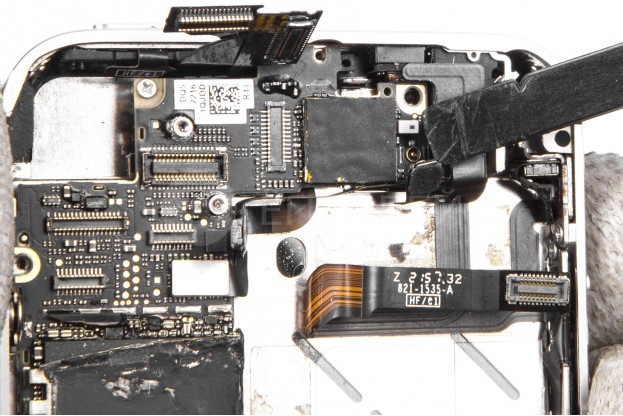

Шаг 17 - Материнская плата

Спуджером поднимаем коннектор Wi-Fi шлейфа.
18 - Шаг 18 - Материнская плата
18

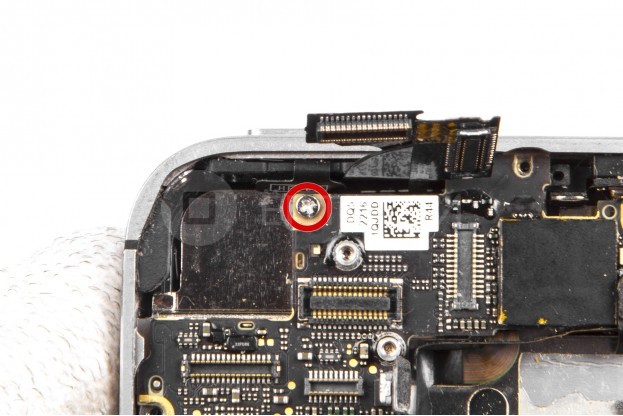

Шаг 18 - Материнская плата

Откручиваем винт:

Винт 1,5 мм Philips - 1 шт.
19 - Шаг 19 - Материнская плата
19

Шаг 19 - Материнская плата

Откручиваем три винта:

Винт 2,5 мм Philips - 1 шт.
Винт 2,4 мм Philips - 1 шт.
Опорный винт 3,6 мм Philips - 1 шт.
20 - Шаг 20 - Материнская плата
20 - Шаг 20 - Материнская плата 20 - Шаг 20 - Материнская плата
20

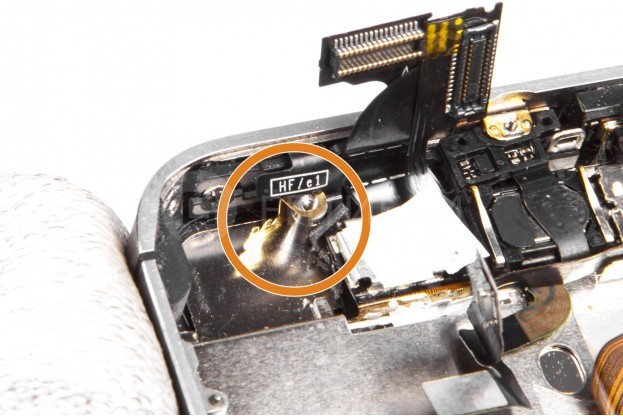

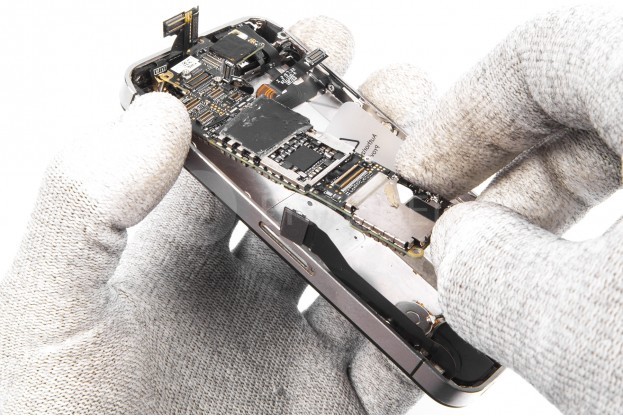

Шаг 20 - Материнская плата

Приподнимая за нижний конец материнской платы, аккуратно вынимаем ее.
Внимание! Около кнопки включения, под материнской платой находится пластина заземления, не потеряйте её.
21 - Шаг 21 - Вибромотор
21 - Шаг 21 - Вибромотор 21 - Шаг 21 - Вибромотор
21

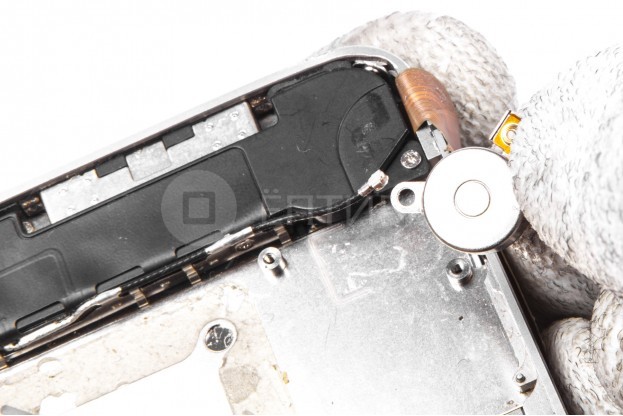

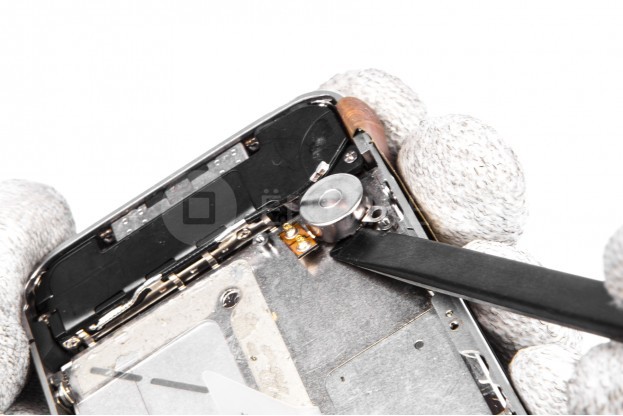

Шаг 21 - Вибромотор

Вибромотор крепится на корпус двухсторонним скотчем и легко отделяется при помощи спуджера.
22 - Шаг 22 - Нижний динамик
22 - Шаг 22 - Нижний динамик 22 - Шаг 22 - Нижний динамик
22

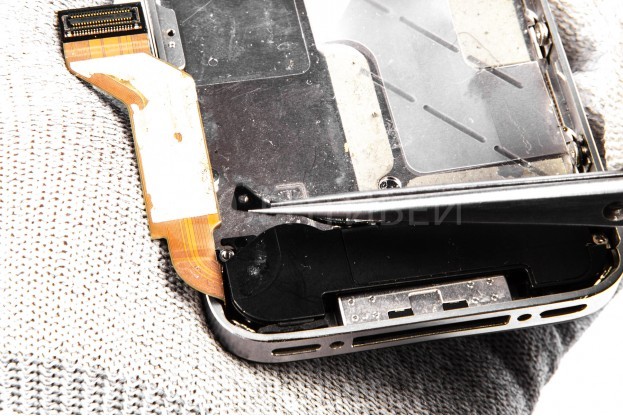

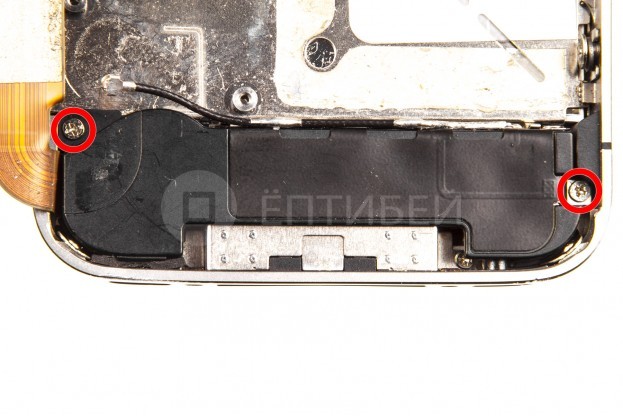

Шаг 22 - Нижний динамик

Внимание! Под левым винтом находится прижимная пластина, не потеряйте ее.

Откручиваем два винта:

Винт 2,4 мм Philips - 1 шт.
23 - Шаг 23 - Нижний динамик
23

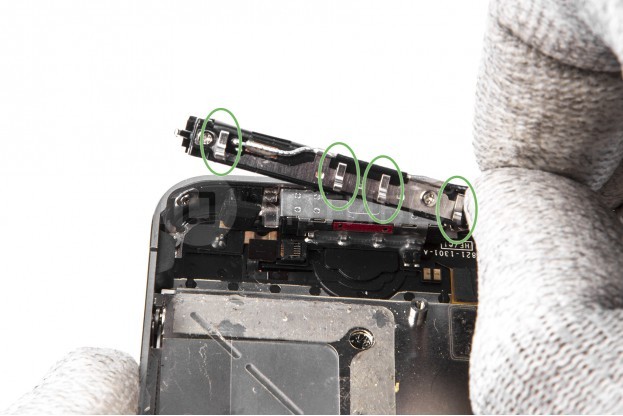

Шаг 23 - Нижний динамик

Вынимаем нижний динамик.
Внимание! Пружинки при сборке необходимо поджать при помощи спуджера или пинцета. Установите динамик, легонько прижмите его к корпусу пальцем и прижмите их.
24 - Шаг 24 - Дисплей
24 - Шаг 24 - Дисплей 24 - Шаг 24 - Дисплей 24 - Шаг 24 - Дисплей 24 - Шаг 24 - Дисплей
24

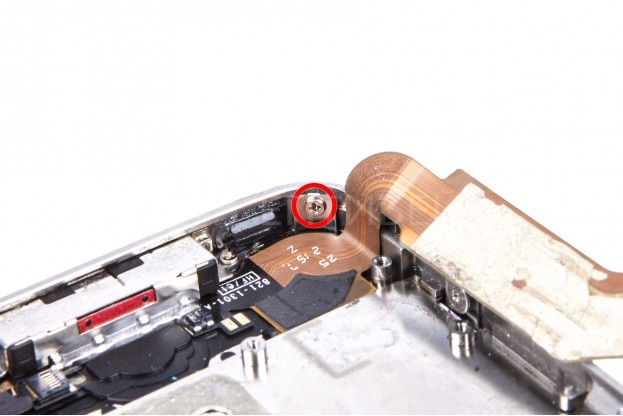

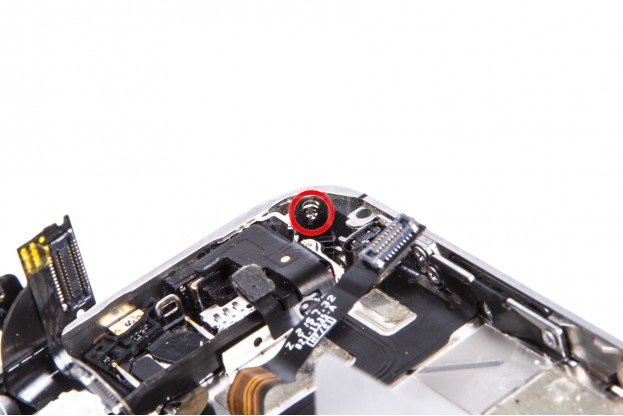

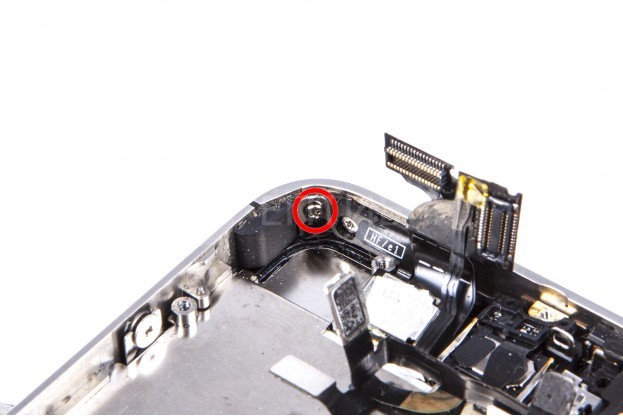

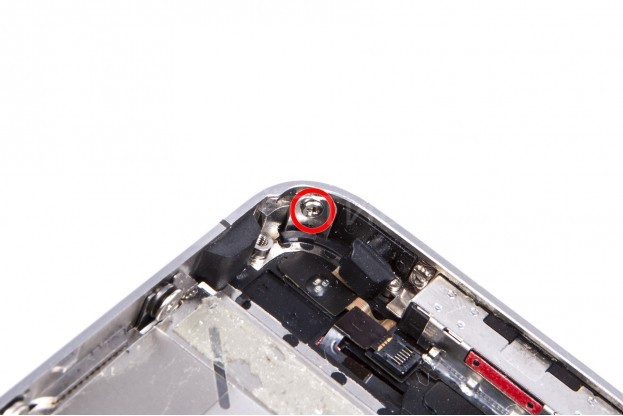

Шаг 24 - Дисплей

Откручиваем четыре винта:

Винт 1,5 мм Philips - 1 шт.
расположенных по углам корпуса.
25 - Шаг 25 - Дисплей
25 - Шаг 25 - Дисплей 25 - Шаг 25 - Дисплей
25

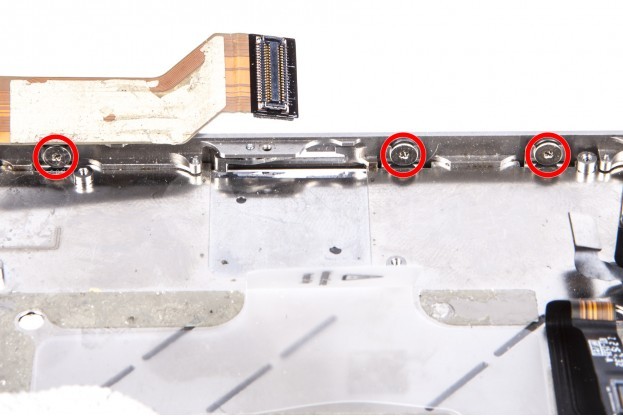

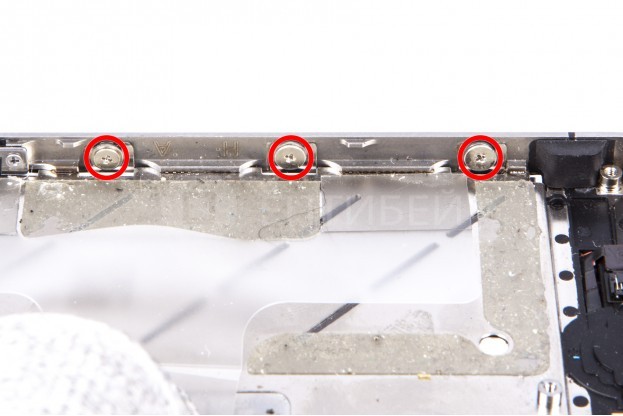

Шаг 25 - Дисплей

Откручиваем шесть винтаов:

Винт 1,5 мм Philips - 1 шт.
расположенных по бокам корпуса.
26 - Шаг 26 - Дисплей
26 - Шаг 26 - Дисплей 26 - Шаг 26 - Дисплей
26

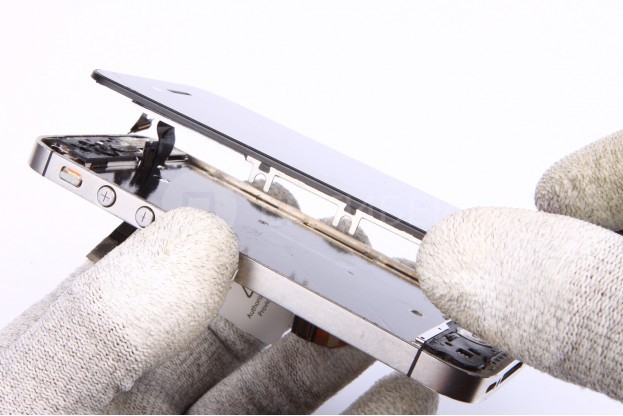

Шаг 26 - Дисплей

Спуджером аккуратно поддеваем дисплей по периметру и вынимаем его.
Внимание! Следите что бы шлейфы экрана аккуратно вышли из прорези в корпусе иначе можно их повредить.
Сборку осуществляем в обратном порядке.
27 - Шаг 27 - Дисплей
27

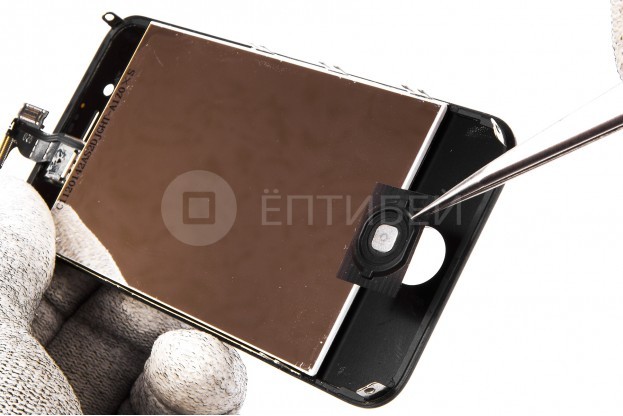

Шаг 27 - Дисплей

Отделяем корзину и кнопку HOME от старого дисплея и устанавливаем на новый. Сборку осуществляем в обратном порядке.
