Специальной отверткой Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих заднюю панель и корпус.

Перед началом разбора, с помощью специального инструмента или скрепки вынимаем лоток сим-карты. Вставьте его в отверстие и надавите, возможно понадобится усилие.

Надавливаем и смещаем заднюю панель вверх до упора. Отсоединяем заднюю панель от корпуса и откладываем в сторону.

Откручиваем два винта:

•Винт 1,7 мм Philips - 1 шт.
•Винт 1,5 мм Philips - 1 шт.

Данные винты фиксируют клемму аккумулятора на материнской плате.

Спуджером поднимаем коннектор аккумулятора, пинцетом вынимаем контактную пластину антенны.

Внимание! Аккумулятор крепится к корпусу на двухсторонний скотч.

Приподнимите аккумулятор за монтажную наклейку, в случае, если это затруднительно, то подденьте спуджером.

Откручиваем два винта

•Винт 1,5 мм Philips - 1 шт.
•Винт 1,2 мм Philips - 1 шт.

Данные винты крепят фиксирующую планку шлейфа зарядки.
Снимаем планку и откладываем в сторону.

Спуджером аккуратно поднимаем за коннектор шлейф зарядки и отводим его в сторону.

Спуджером понимаем коннектор антенны вверх, выводим из металлического фиксатора и отводим его в сторону.

Откручиваем четыре винта:

•Винт 2,7 мм Philips - 1 шт.
•Винт 2,6 мм Philips - 1 шт.
•Винт 1,3 мм Philips - 1 шт.
•Винт 1,2 мм Philips - 1 шт.

Данные винты крепят пластину Wi-Fi антенны к материнской плате. Винт 2,6 мм является контактным винтом и передает сигнал с пластины на модуль Wi-Fi, качество его затяжки пропорционально качеству сигнала.

Спуджером за правый край поддеваем пластину Wi-Fi и извлекаем ее.

Спуджером поднимаем коннектор шлейфа основной камеры и вынимаем ее из корпуса.

Отключаем шлейфы:

•Шлейф дисплея
•Шлейф наушников / кнопок громкости
•Шлейф передней камеры
•Шлейф тачскрина
•Шлейф кнопки блокировки

Откручиваем винт:

•Винт 1,5 мм Philips - 1 шт.

Cпуджером поддеваем планку заземления и вынимаем ее вверх.

Специальной плоской шлицевой отверткой 2,5 мм откручиваем опорный винт:

•Винт 4,6 мм Philips - 1 шт.

Спуджером поднимаем коннектор Wi-Fi шлейфа.

Откручиваем винт:

•Винт 1,5 мм Philips - 1 шт.

Откручиваем три винта:

•Винт 2,5 мм Philips - 1 шт.
•Винт 2,4 мм Philips - 1 шт.
•Опорный винт 3,6 мм Philips - 1 шт.

Приподнимая за нижний конец материнской платы, аккуратно вынимаем ее.
Внимание! Около кнопки включения, под материнской платой находится пластина заземления, не потеряйте её.

Пинцетом поднимаем вверх фиксатор передней камеры.
Внимание! При сборке убедитесь в правильности установки ножек фиксатора в пазы на корпусе.

Вынимаем шлейф и переднюю камеру из корпуса.

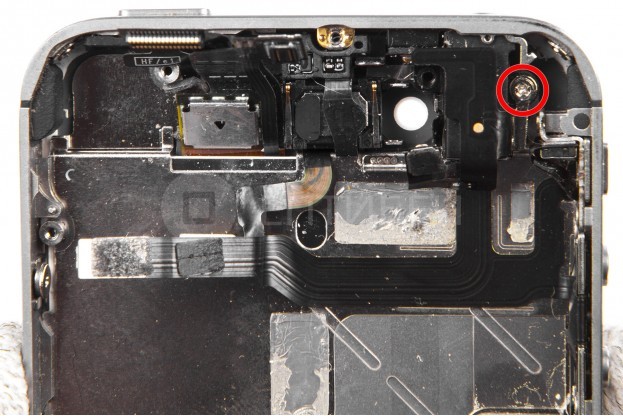

Откручиваем винт:

•Винт 2,4 мм Philips - 1 шт.

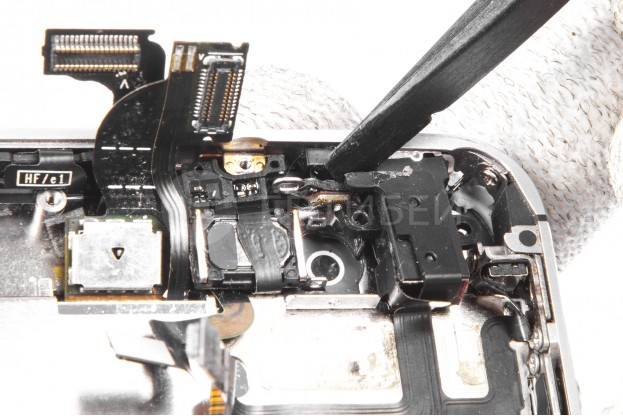

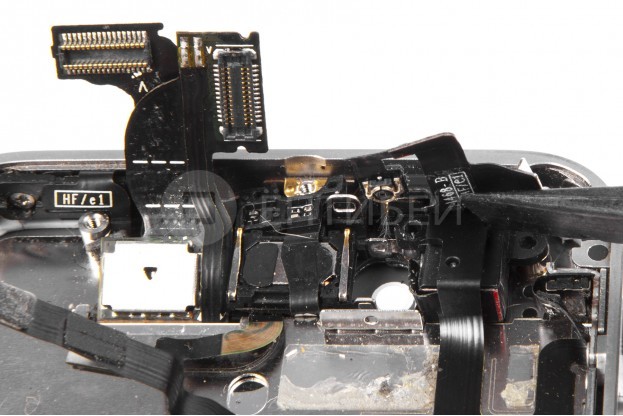

Спуджером отклеиваем шлейф антенны от аудио входа.

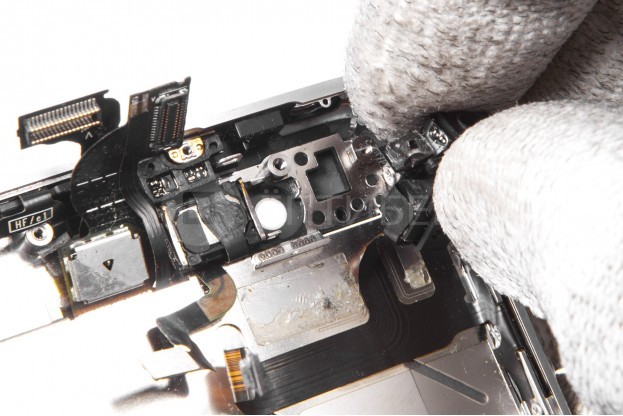

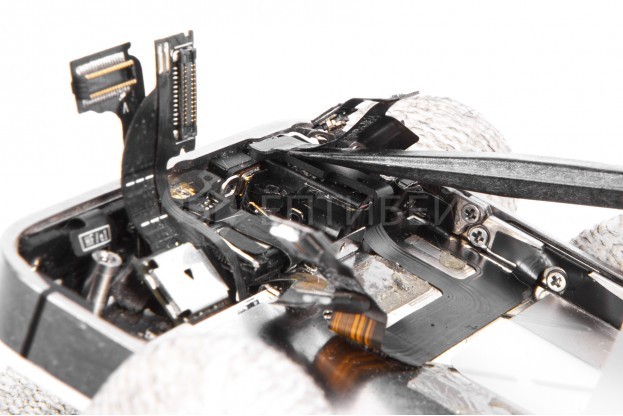

Спуджером аккуратно отклеиваем шлейф от корпуса и поднимаем аудио вход для доступа к винтам.

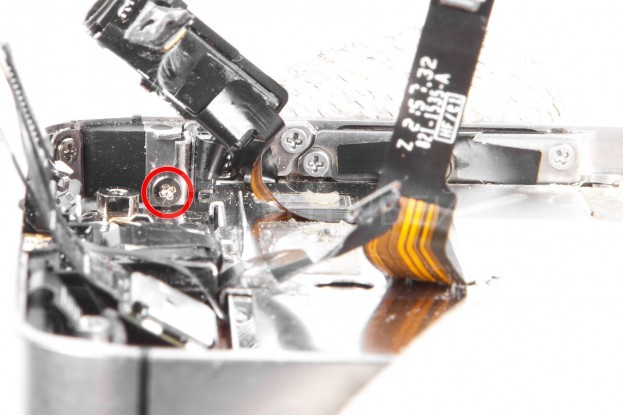

Откручиваем винт:

•Винт 1,6 мм Philips - 1 шт.
Данный винт крепит рамку переключателя режимов.

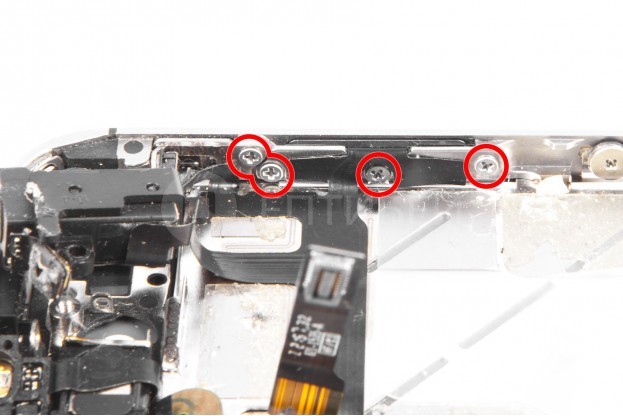

Откручиваем четыре винта:

•Винт 1,5 мм Philips - 4 шт.

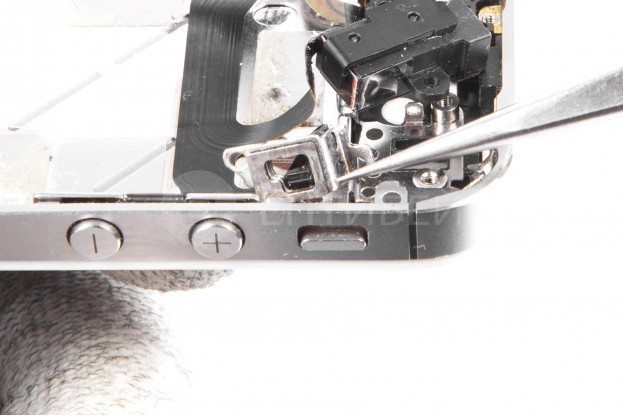

Аккуратно вынимаем кронштейн переключателя режимов при помощи пинцета

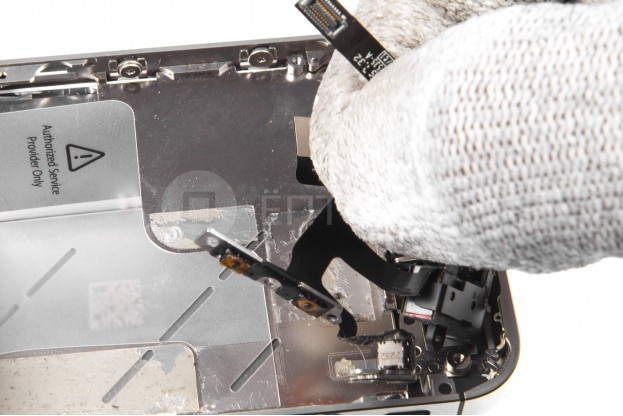

Аккуратно отклеиваем шлейф и вынимаем его из корпуса.

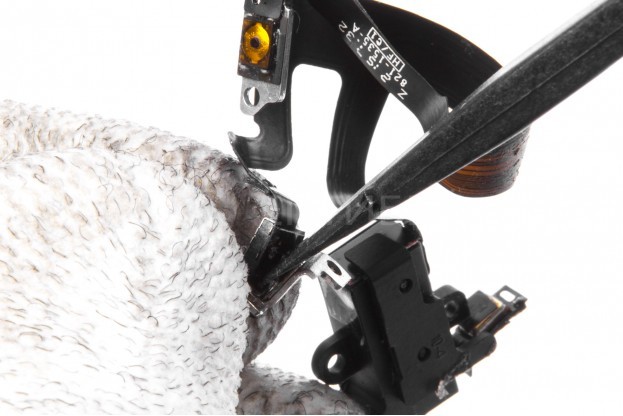

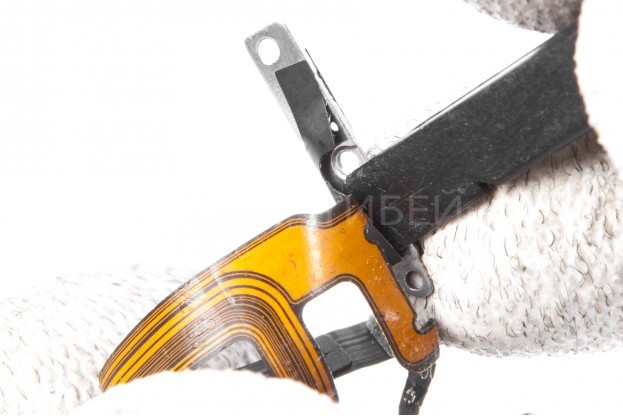

Спуджером отклеиваем от шлейфа кронштейн переключателя режимов и кронштейн кнопок громкости. Сборку осуществляем в обратном порядке.
