Перед разбором выключаем телефон.
Задняя крышка iPhone 4 может иметь разные типы винтов:

Phillips винты или "Pentalobe" 0.8 мм винты от Apple.

Выкручиваем два винта Pentalobe или Phillips винты рядом с док-коннектором.

В разделе запчасти Вы можете приобрести комплект необходимых винтов для ремонта, так как есть вероятность сорвать шлицы с винтов, и в дальнейшем их очень сложно вкрутить обратно.

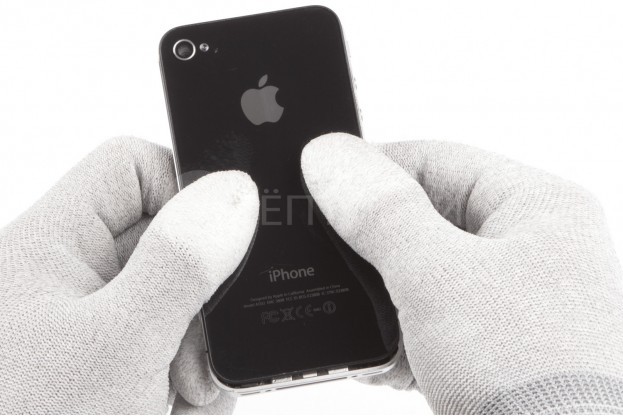

Смещаем заднюю панель вверх (в сторону камеры) . Панель сместится на 2 мм.

Снимаем заднюю панель.

Будьте осторожны, не повредите пластиковые зажимы на задней панели.

Если в процессе сборки вы будете использовать новую заднюю панель, то обязательно снимите защитную наклейку с внутренней стороны объектива камеры и небольшие черные наклейки в районе объектива.

Откручиваем:

•Винт 2,5 мм Philips - 1 шт.

Некоторые устройства могут иметь два винта, один из которых соединяет контактную площадку, которая расположена над винтом, указанным красным на фото.

Используя пластиковый спуджер отсоединяем шлейф питания от материнской платы.

Внимание! Отсоединяем только за пластиковый коннектор сверху, если отсоединять за разъем на материнский плате, то есть вероятность оторвать весь коннектор от материнской платы, что не подлежит ремонту.

Снимаем металлический зажим, закрывающий разъем антенны.

Используем спуджер и приподнимаем аккумулятор, производим дальнейшее извлечение. Необходимо приложить некоторую силу, так как аккумулятор приклеен к корпусу iPhone.

Будьте внимательны и не отклейте пластиковую наклейку.

Отводим шлейф аккумулятора от материнской платы и извлекаем аккумулятор.

Перед сборкой необходимо тщательно очистить все контакты и металлические детали при помощи обезжиривателя. Отпечатки пальцев и грязь могу вызвать помехи для связи, поэтому рекомендуем выполнять ремонт в антистатических перчатках.

Откручиваем два винта:

•Винт 1,2 мм Philips - 1 шт.
•Винт 1,6 мм Philips - 1 шт.

Данные винты крепят шлейф питания к материнской плате.

При помощи спуджера отсоединяем шлейф разъема питания от материнской платы.

Отклеиваем шлейф разъема питания от металлической пластины.
Не применяете слишком больших усилий, есть вероятность порвать шлейф. Для удобства используйте монтажный разогревающий фен или спуджер.

Используем спуджер и отсоединяем вверх разъем антенны.

Надавливаем специальным инструментом, либо скрепкой - и извлекаем лоток для SIM-карты.

Откручиваем пять винтов:

•Винт 2,3 мм Philips - 1 шт.
•Винт 1,6 мм Philips - 2 шт.
•Винт 1,4 мм Philips - 1 шт.
•Винт 4,8 мм Philips - 1 шт.

При сборке следует начать с установки винта 4,8 мм, а затем 2,3 мм.

Винт 4,8 мм является креплением для антенны Wi-Fi, и если она работает не корректно после сборки - скорее всего причина именно в винте.

При помощи спуджера отделяем верхний край антенны Wi-Fi от материнской платы.
Вынимаем Wi-Fi фиксатор из коннектора.
Извлекаем Wi-Fi антенну.

Внимание! Убедитесь, что вы не потеряли металлический зажим который находится под винтом 4,8 мм. Данный зажим и винт является основной причиной плохого приема Wi-Fi сигнала после сборки.

Перед сборкой, необходимо тщательно очистить все металлические детали при помощи обезжиривателя. Жир с пальцев и грязь могут вызвать помехи для связи.
Не очищайте разъемы при помощи обезжиривателя.

Используя спуджер, осторожно поднимаем вверх разъем подключения основной (главной) камеры от гнезда на материнской плате.

Вынимаем заднюю камеру по направлению вверх и влево.

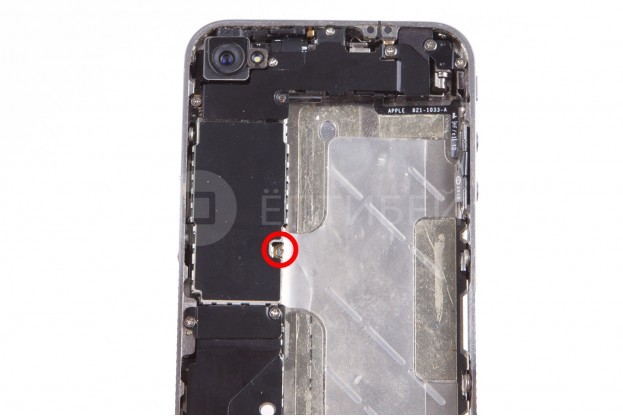

Отклеиваем маленькую круглую белую наклейку (гарантийная наклейка и индикатор воды), которая закрывает винт около ручки поднятия батареи.

Откручиваем винт:

•Винт 2,4 мм Philips - 1 шт.

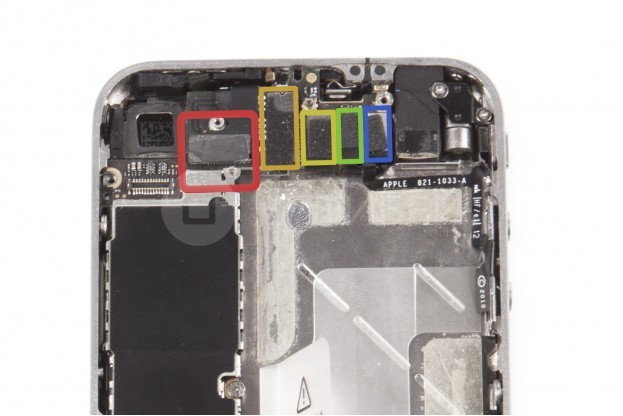

Используя спуджер, аккуратно приподнимаем вверх следующие разъемы:

•Кабель данных дисплея (поддевать вниз)
•ЖК-кабель (поддевать вниз)
•Разъем для наушников (поддевать вверх)
•Кабель микрофона (поддевать вверх)
•Кабель передней (фронтальной) камеры (поддевать вверх)

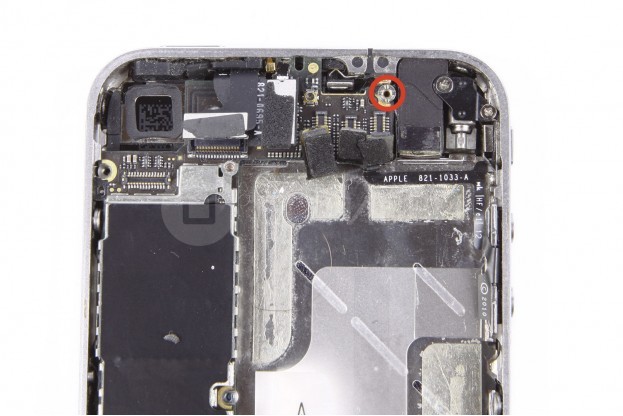

Используя металлический спуджер или плоскую отвертку - откручиваем опорный винт:

•Винт 4,8 мм - 1 шт.

Винт находится рядом с разъемом для наушников.
При сборке устройства этот винт устанавливает высоту Wi-Fi пластины. Если не закрутить его, пластина будет выше плоскости рамы. Необходимо, чтобы пластина находилась на одном уровне с разъемом для наушников.
Будьте уверены, что небольшая резиновая прокладка прикреплена к верхней части материнской платы. Без этой части материнская плата может привести к повреждению кабелей данных.

Осторожно приподнимаем за нижний край материнской платы и вытаскиваем ее по направлению к порту зарядки.
Внимание! Сверху на материнской плате имеется "зубец" он хрупкий, не повредите его.

При сборке убедитесь, что материнская плата вошла в углубления на внутренней стороне корпуса.

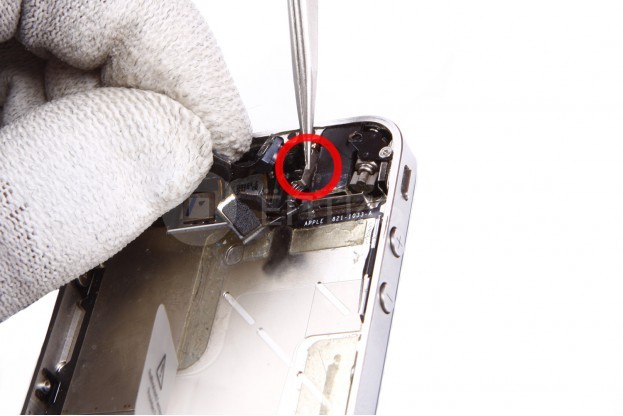

Используя металлический спуджер, со стороны динамика поднимаем фиксатор передней камеры.

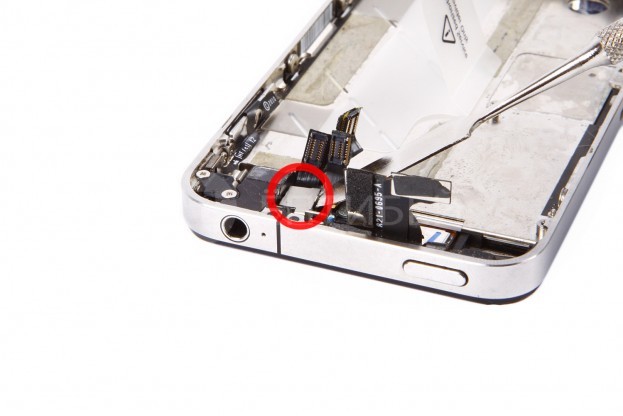

Внимание! Не пытайтесь снять его полностью, так как он имеет 3 точки крепления, одна из них находится около разъема наушников и похожа на петлю.

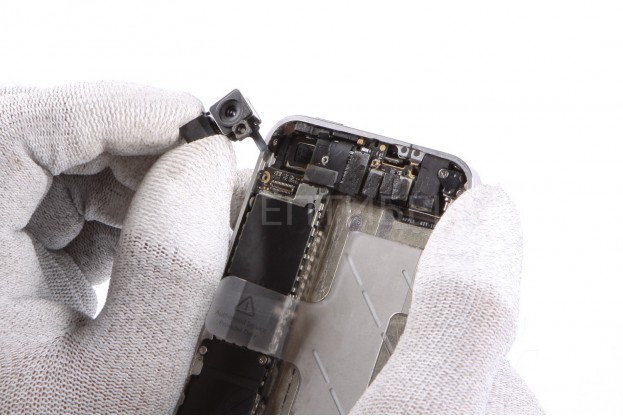

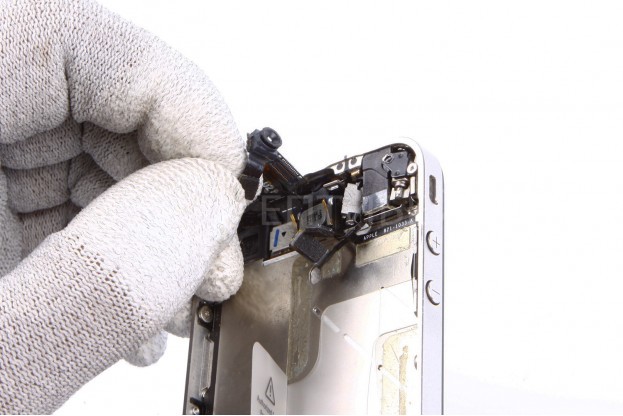

Придерживая фиксатор передней камеры - аккуратно достаем камеру из iPhone.

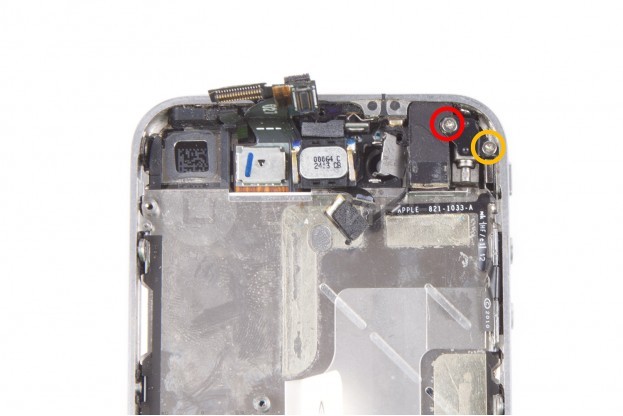

Откручиваем 2 винта:

•Винт 6,0 мм Philips - 1 шт.
•Винт 1,4 мм Philips - 1 шт.

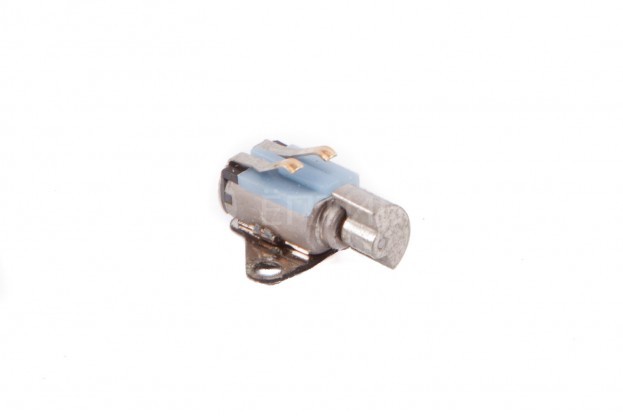

Данные винты крепят вибромотор к корпусу и материнской плате.

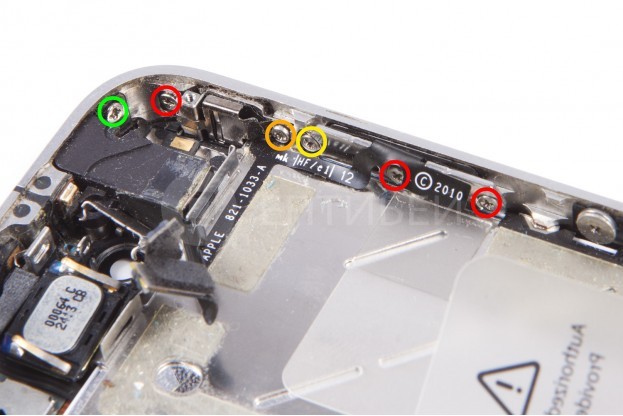

Откручиваем винты крепления:

•Винт Phillips - 3 шт.
•Винт Phillips - 1 шт.
•Винт Phillips - 1 шт.
•Винт крепления аудиоразъема

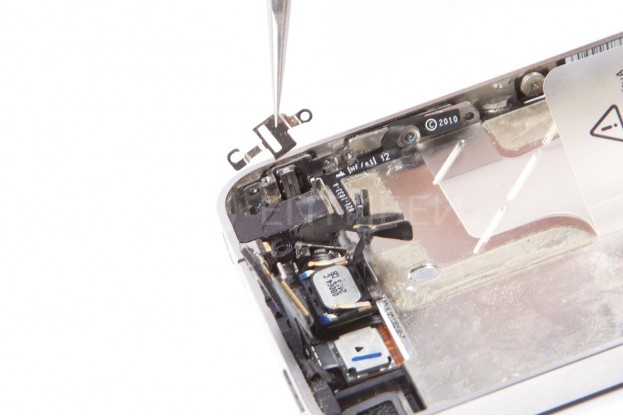

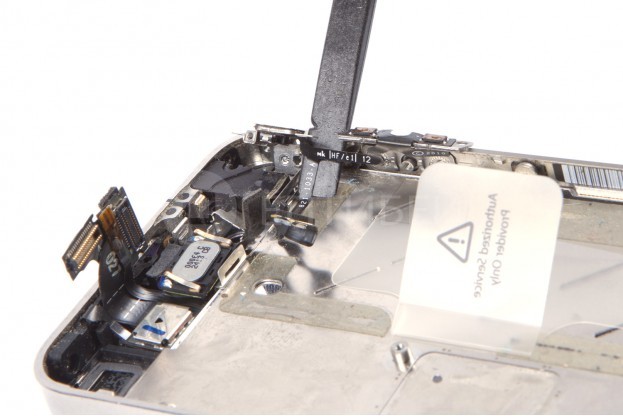

При помощи пинцета вынимаем кронштейн крепления кнопки блокировки ( беззвучного режима).
Внимание! Не пытайтесь вынуть переключатель режима, снять его можно только после отключения шлейфа.
Для удобства сборки сначала вставляем кнопку MUTE, прикручиваем планку и кронштейн к корпусу (винт ближний к углу корпуса) и заводим шлейф с переключателем под кронштейн.

При помощи спуджера отклеиваем шлейф кнопок громкости и аудиоразъема.

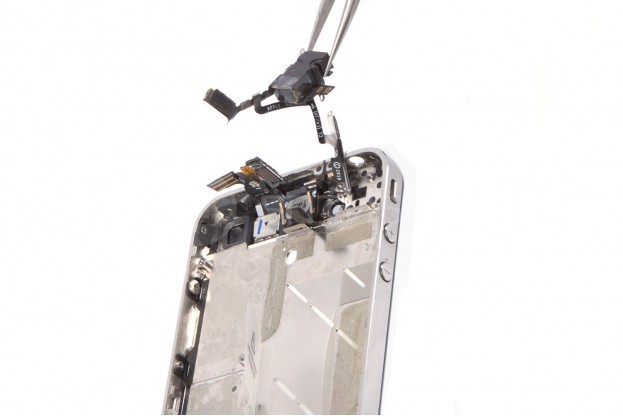

Вынимаем аудиоразъем со шлейфом из iPhone

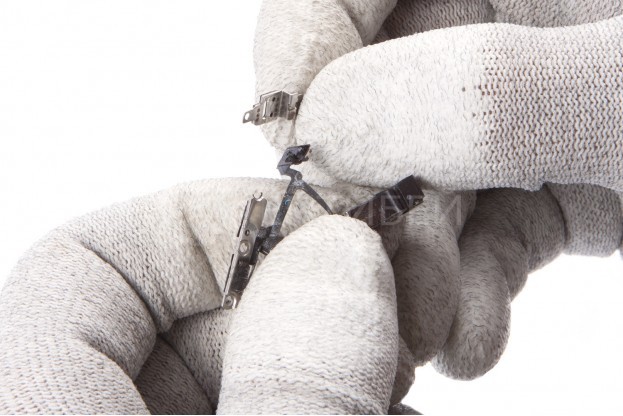

Отсоединяем кронштейн крепления переключателя от шлейфа.
Заменяем шлейф. Сборку осуществляем в обратном порядке.
