iPhone 4 Black / White
Model No: A1349 (CDMA)
Model No: A1332 (GSM)
iPhone 4 является четвертым поколением телефонов линейки Apple. Особенность от предыдущих моделей - стеклянные панели с обоих сторон, а так же рама из нержавеющей стали. Присутствуют обозначения на кнопках громкости : "+" и "-".
Пошаговая инструкция
1
Перед разбором выключаем телефон.
Задняя крышка iPhone 4 может иметь разные типы винтов: Phillips винты или "Pentalobe" 0.8 мм винты от Apple.
Выкручиваем два винта Pentalobe или Phillips винты рядом с док-коннектором.
В разделе запчасти Вы можете приобрести комплект необходимых винтов для ремонта, так как есть вероятность сорвать шлицы с винтов, и в дальнейшем их очень сложно вкрутить обратно. Шаг 1 - Торцевые винты
2
Смещаем заднюю панель вверх (в сторону камеры) . Панель сместится на 2 мм. Шаг 2 - Задняя панель
3
Снимаем заднюю панель.
Будьте осторожны, не повредите пластиковые зажимы на задней панели.
Если в процессе сборки вы будете использовать новую заднюю панель, то обязательно снимите защитную наклейку с внутренней стороны объектива камеры и небольшие черные наклейки в районе объектива. Шаг 3 - Задняя панель
4
Откручиваем:
•Винт 2,5 мм Philips - 1 шт.Шаг 4 - Батарея
Некоторые устройства могут иметь два винта, один из которых соединяет контактную площадку, которая расположена над винтом, указанным красным на фото.
5
Используя пластиковый спуджер отсоединяем шлейф питания от материнской платы. Шаг 5 - Батарея
Внимание! Отсоединяем только за пластиковый коннектор сверху, если отсоединять за разъем на материнский плате, то есть вероятность оторвать весь коннектор от материнской платы, что не подлежит ремонту.
Снимаем металлический зажим, закрывающий разъем антенны.
6
Используем спуджер и приподнимаем аккумулятор, производим дальнейшее извлечение. Необходимо приложить некоторую силу, так как аккумулятор приклеен к корпусу iPhone.Шаг 6 - Батарея
Будьте внимательны, и не отклейте пластиковую наклейку.
Отводим шлейф аккумулятора от материнской платы и извлекаем аккумулятор.
Перед сборкой необходимо тщательно очистить все контакты и металлические детали при помощи обезжиривателя. Отпечатки пальцев и грязь могу вызвать помехи для связи, поэтому рекомендуем выполнять ремонт в антистатических перчатках.
7
Откручиваем два винта:
•Винт 1,2 мм Philips - 1 шт.Шаг 7 - Шлейф динамика
•Винт 1,6 мм Philips - 1 шт. Данные винты крепят шлейф питания к материнской плате.
8
При помощи спуджера отсоединяем шлейф разъема питания от материнской платы. Шаг 8 - Шлейф динамика
9
Отклеиваем шлейф разъема питания от металлической пластины.Шаг 9 - Шлейф динамика
Не применяете слишком больших усилий, есть вероятность порвать шлейф. Для удобства используйте монтажный разогревающий фен или спуджер.
10
Используем спуджер и отсоединяем вверх разъем антенны. Шаг 10 - Разъем антенны
11
Откручиваем:
•Винт 1,9 мм Philips - 1 шт.Шаг 11 - Винт
Данный винт крепит материнскую плату к корпусу iPhone.
12
Надавливаем специальным инструментом, либо скрепкой - и извлекаем лоток для SIM-карты. Шаг 12 - Лоток SIM-карты
13
Откручиваем пять винтов:Шаг 13 - Wi-Fi антенна
•Винт 2,3 мм Philips - 1 шт.
•Винт 1,6 мм Philips - 2 шт.
•Винт 1,4 мм Philips - 1 шт.
•Винт 4,8 мм Philips - 1 шт.
При сборке следует начать с установки винта 4,8 мм, а затем 2,3 мм.
Винт 4,8 мм является креплением для антенны Wi-Fi, и если она работает не корректно после сборки - скорее всего причина именно в винте.
14
При помощи спуджера отделяем верхний край антенны Wi-Fi от материнской платы.Шаг 14 - Wi-Fi антенна
Вынимаем Wi-Fi фиксатор из коннектора.
Извлекаем Wi-Fi антенну.
Внимание! Убедитесь, что вы не потеряли металлический зажим который находится под винтом 4,8 мм. Данный зажим и винт является основной причиной плохого приема Wi-Fi сигнала после сборки.
Перед сборкой необходимо тщательно очистить все металлические детали при помощи обезжиривателя. Жир с пальцев и грязь могут вызвать помехи для связи.
Не очищайте разъемы при помощи обезжиривателя.
15
Используя спуджер, осторожно поднимаем вверх разъем подключения основной (главной) камеры от гнезда на материнской плате. Шаг 15 - Камера
16
Вынимаем заднюю камеру по направлению вверх и влево.
Шаг 16 - Камера
17
Отклеиваем маленькую круглую белую наклейку (гарантийная наклейка и индикатор воды), которая закрывает винт около ручки поднятия батареи.Шаг 17 - Материнская плата
Откручиваем винт:
•Винт 2,4 мм Philips - 1 шт.
18
Используя спуджер, аккуратно приподнимаем вверх следующие разъемы:Шаг 18 - Материнская плата
•Кабель данных дисплея (поддевать вниз)
•ЖК-кабель (поддевать вниз)
•Разъем для наушников (поддевать вверх)
•Кабель микрофона (поддевать вверх)
•Кабель передней (фронтальной) камеры (поддевать вверх)
19
Используя металлический спуджер или плоскую отвертку откручиваем опорный винт:Шаг 19 - Материнская плат
•Винт 4,8 мм - 1 шт.
Винт находится рядом с разъемом для наушников.
При сборке устройства этот винт устанавливает высоту Wi-Fi пластины. Если не закрутить его, пластина будет выше плоскости рамы. Необходимо, чтобы пластина находилась на одном уровне с разъемом для наушников.
Будьте уверены, что небольшая резиновая прокладка прикреплена к верхней части материнской платы. Без этой части материнская плата может привести к повреждению кабелей данных.
20
Осторожно приподнимаем за нижний край материнской платы и вытаскиваем ее по направлению к док-зарадке.Шаг 20 - Материнская плата
Внимание! Сверху на материнской плате имеется "зубец". Он хрупкий, не повредите его.
При сборке убедитесь, что материнская плата вошла в углубления на внутренней стороне корпуса.
21
Откручиваем винт:Шаг 21 - Крепление нижнего динамика
•Винт 2,4 мм Philips - 1 шт.
Данный винт крепит нижний динамик iPhone к корпусу.
22
Используя диэлектрическую лопатку аккуратно приподнимаем динамик. Будьте внимательны, с другой стороны находятся небольшие алюминиевые пластины, что придерживают динамик в корпусе iPhone. Приподнимаем за край динамика и вынимаем его в правую сторону. Шаг 22 - Динамик
23
Откручиваем 2 винта: Шаг 23 - Вибромотор
•Винт 6,0 мм Philips - 1 шт.
•Винт 1,4 мм Philips - 1 шт.
Данные винты крепят вибромотор к корпусу и материнской плате.
24
Откручиваем винт: Шаг 24 - Винт
•Винт 1,5 мм Philips - 1 шт.
Данный винт находится рядом с разъемом для наушников.
25
Откручиваем три винта: Шаг 25 - Винты
•Винт 1,5 мм Philips - 1 шт.
Внимание! Следим за шайбами находящимися под каждым винтом.
26
Откручиваем винт: Шаг 26 - Винт
•Винт 1,5 мм Philips - 1 шт.
Данный винт находится рядом с микрофоном.
27
Откручиваем винт: Шаг 27 - Винт
•Винт 1,5 мм Philips - 1 шт.
Данный винт находится рядом со шлейфом зарядки.
28
Откручиваем четыре винта: Шаг 28 - Винты
•Винт 1,5 мм Philips - 3 шт.
•Винт 1,5 мм Philips - 1 шт.
Внимание! Следим за шайбами находящимися под каждым винтом.
29
Вставляем спуджер между резиновой кромкой и корпусом. Обходим по кругу дисплей, немного приподнимая его.
Шаг 29 - Дисплей
Внимание! Поднятие экрана начинаем со стороны кнопки HOME, так как под ней находится двухсторонний клей. Если начать снимать экран со стороны динамика, то он треснет, а так же вы повредите кабели сенсора и экрана.
30
Аккуратно отводим экран от корпуса и направляем шлейфы экрана в прорези на корпусе. Шаг 30 - Дисплей
31

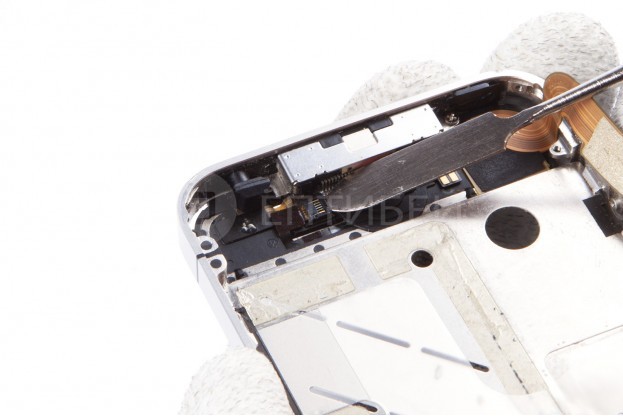

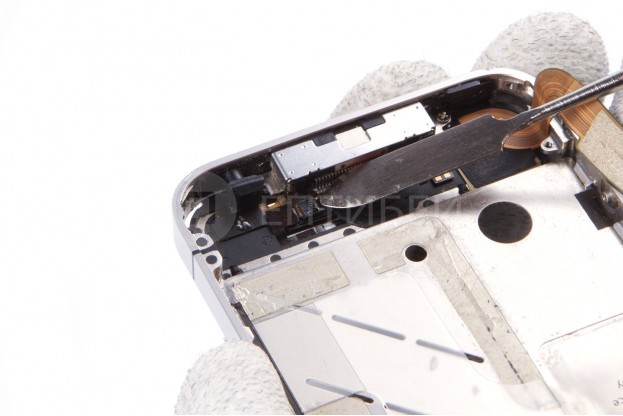

При помощи острого кончика пластикового спуджера или заостренного конца металлического спуджера - поднимаем зажим коннектора шлейфа кнопки HOME.Шаг 31 - Кнопка Home
Используя пинцет, вынимаем шлейф из разъема.
32
Вынимаем кнопку HOME. Заменяем кнопку, сборку осуществляем в обратном порядке.
