Замена аккумулятора в iPad 4 Wi-Fi

iPad 4 Black / White

Model No: A1458 (Wi-Fi)
Model No: A1459 (GSM)

iPad 4 является четвертым поколением планшетов линейки Apple. Особенность от предыдущих моделей - более тонкий корпус, улучшенная производительность, легкий вес.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Тачскрин
1 - Шаг 1 - Тачскрин 1 - Шаг 1 - Тачскрин 1 - Шаг 1 - Тачскрин
1

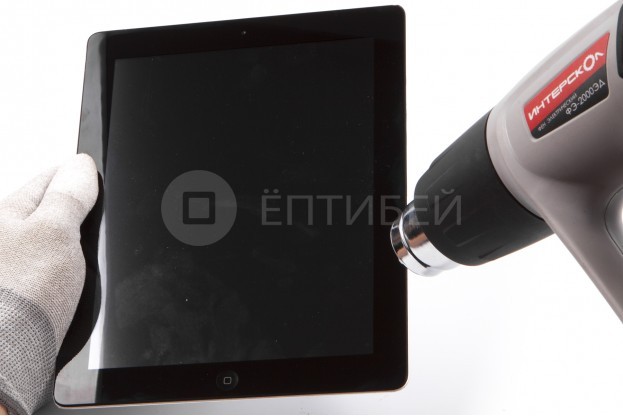

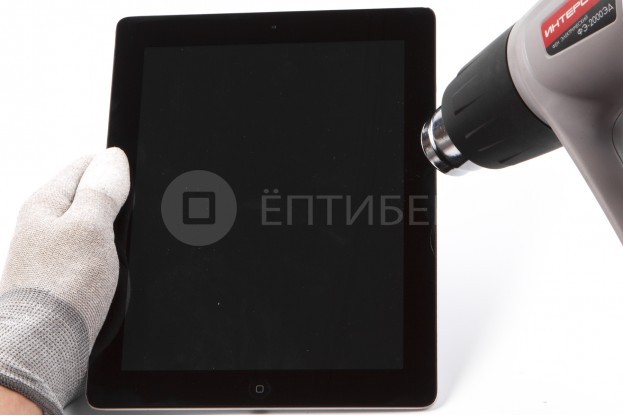

Шаг 1 - Тачскрин

Снятие экрана начинаем с правой стороны. Нагреваем экран при помощи монтажного фена при температуре 300с перемещая вдоль кромки в течении 30 секунд. Монтажный фен используется для размягчения клея и облегчения отклеивания, а так же если у вас тачскрин целый, то он не лопнет при снятии.
Если снимаем битый или треснувший тачскрин, то надеваем защитные очки и перчатки, так как при снятии битое стекло разлетается мелкими осколками и может нанести травмы. Так же рекомендуем заклеить битый экран прозрачным скотчем, что бы избежать беспорядка и хаоса на рабочем месте.
2 - Шаг 2 - Тачскрин
2

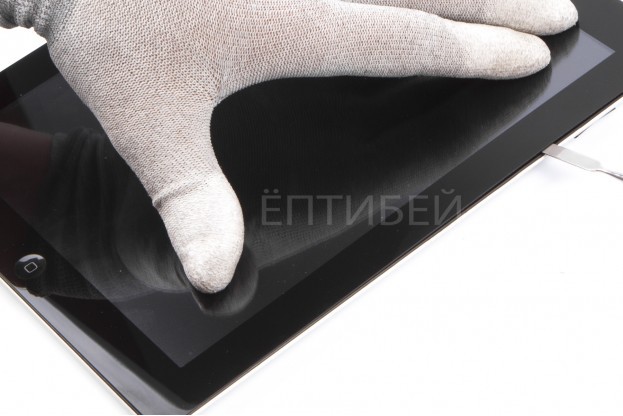

Шаг 2 - Тачскрин

В рядом с кнопкой уменьшения громкости находится разрыв двухстороннего скотча, используем его для начала отклеивания экрана. Вставляем тонкий металлический спуджер между пластиковой рамкой и тачскрином.
3 - Шаг 3 - Тачскрин
3 - Шаг 3 - Тачскрин 3 - Шаг 3 - Тачскрин 3 - Шаг 3 - Тачскрин
3

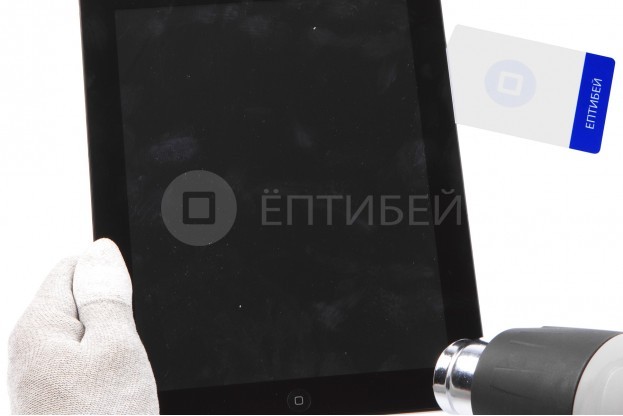

Шаг 3 - Тачскрин

Заменяем спуджер фирменной карточкой Ёптибей и прогреваем нижнюю часть. Ведем карточкой по левой стороне разрезая клей скрепляющий тачскрин и корпус.
Внимание! На расстоянии ~6 см от правого нижнего края находится антенна Wi-Fi, которую можно повредить. По этому это место обходим самым кончиком карточки.
4 - Шаг 4 - Тачскрин
4

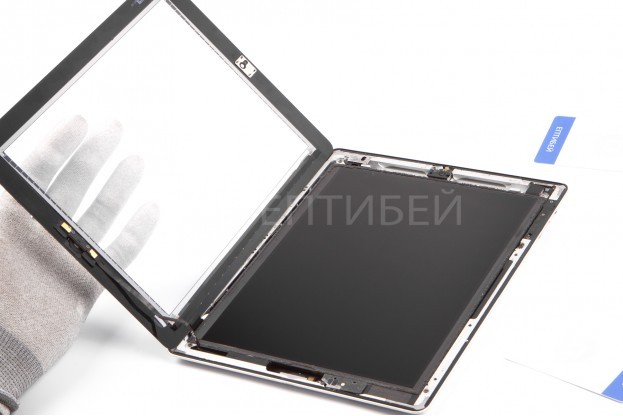

Шаг 4 - Тачскрин

Поднимаем экран.
5 - Шаг 5 - Матрица
5

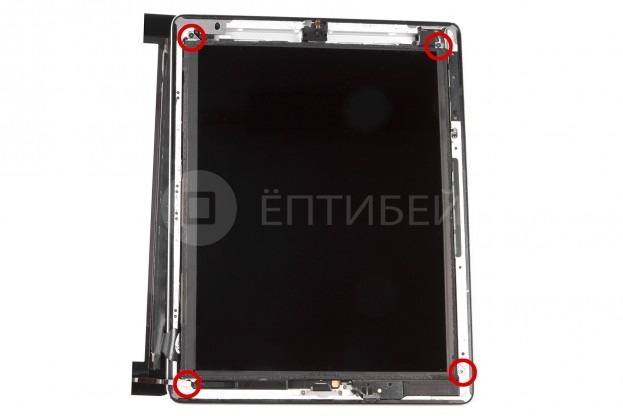

Шаг 5 - Матрица

Откручиваем четыре винта:

Винт 2,0 мм Philips - 4 шт.

Данные винты прикручиваю дисплей к корпусу.
6 - Шаг 6 - Матрица
6 - Шаг 6 - Матрица 6 - Шаг 6 - Матрица
6

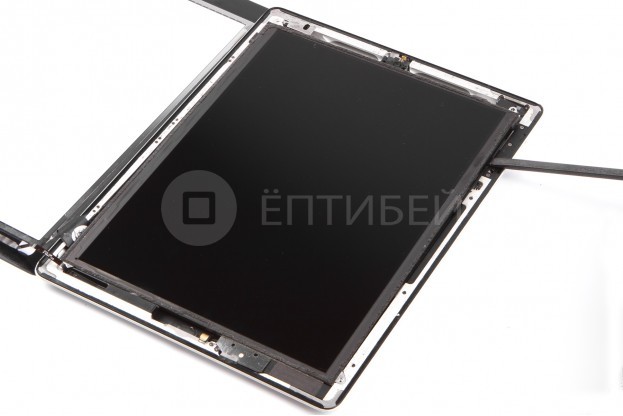

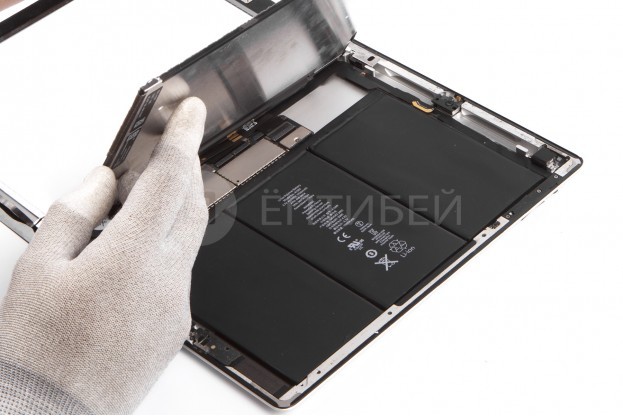

Шаг 6 - Матрица

С помощью спуджера поддеваем матрицу и поднимаем ее. Переворачиваем и клаедем на тачскрин.
7 - Шаг 7 - Матрица
7 - Шаг 7 - Матрица 7 - Шаг 7 - Матрица
7

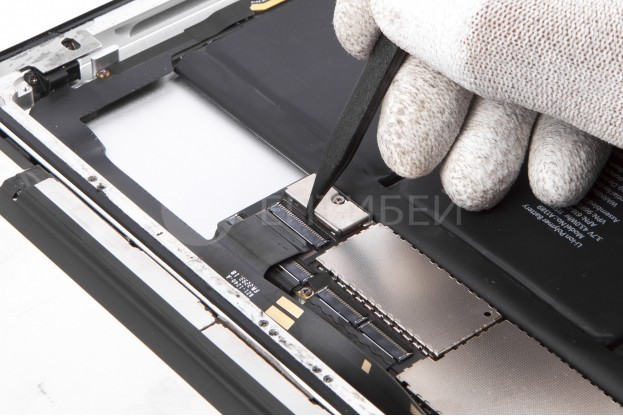

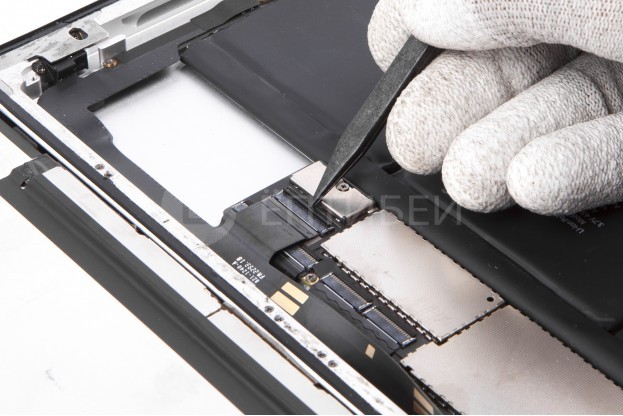

Шаг 7 - Матрица

Спуджером поднимаем планку фиксации шлейфа экрана.
8 - Шаг 8 - Матрица
8 - Шаг 8 - Матрица 8 - Шаг 8 - Матрица
8

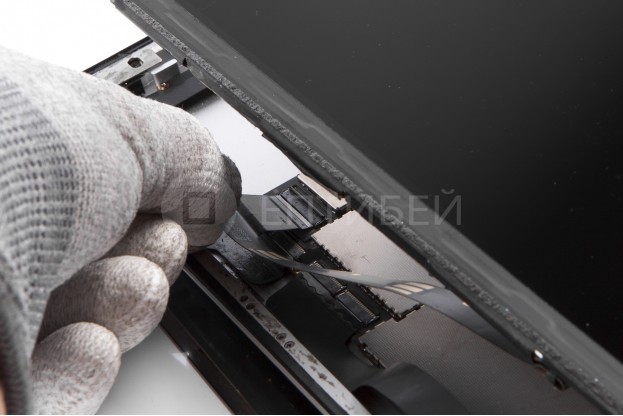

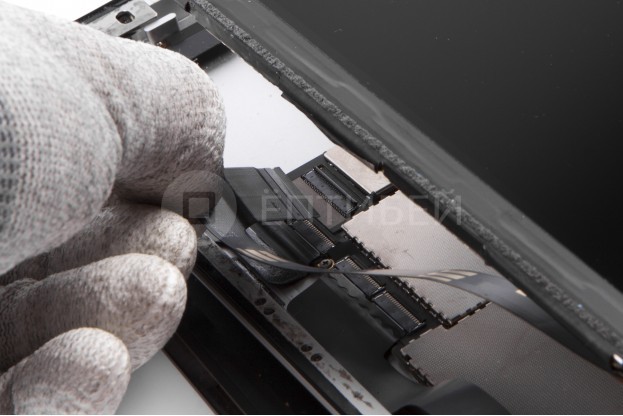

Шаг 8 - Матрица

Для удобства извлечения шлейфа матрицы, поднимаем ее в естественное положение и вынимаем шлейф из коннектора. Откладываем матрицу в сторону.
9 - Шаг 9 - Тачскрин
9 - Шаг 9 - Тачскрин 9 - Шаг 9 - Тачскрин 9 - Шаг 9 - Тачскрин
9

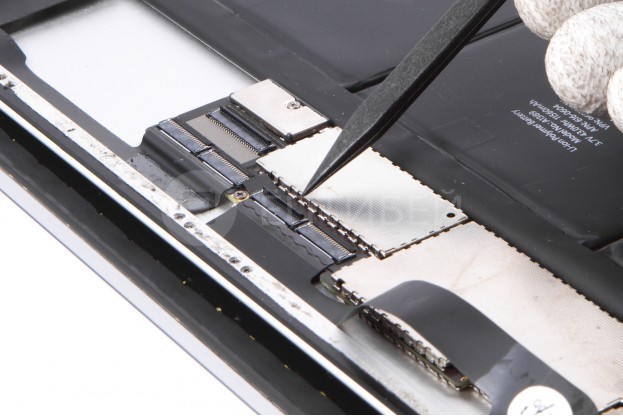

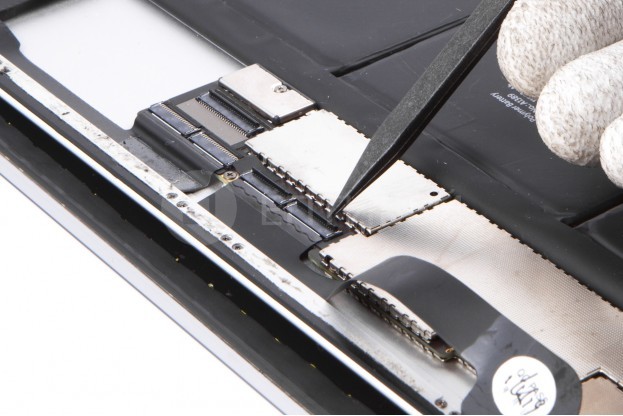

Шаг 9 - Тачскрин

Спуджером поднимаем две планки фиксации шлейфа тачскрина.
10 - Шаг 10 - Кнопка HOME
10 - Шаг 10 - Кнопка HOME 10 - Шаг 10 - Кнопка HOME
10

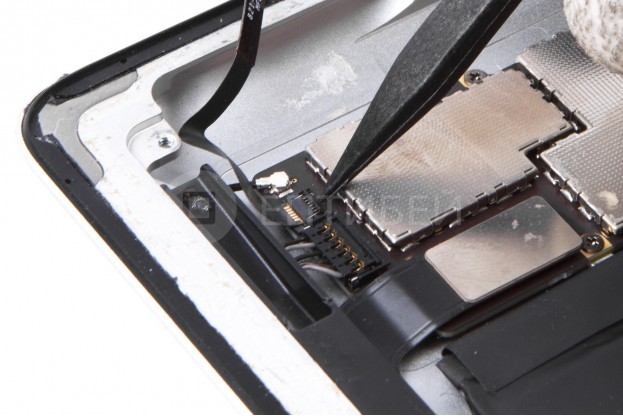

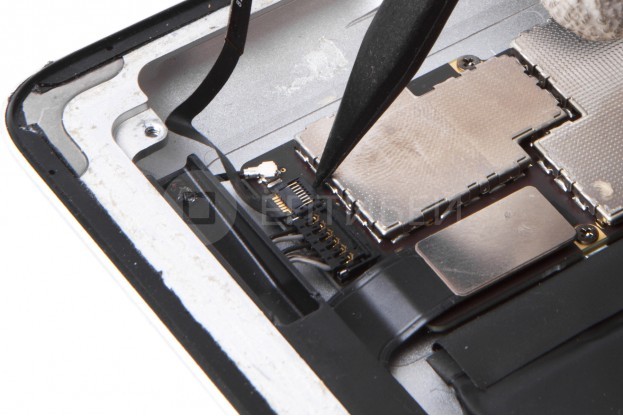

Шаг 10 - Кнопка HOME

Спуджером поднимаем планку фиксации шлейфа кнопки HOME.
11 - Шаг 11 - Тачскрин
11 - Шаг 11 - Тачскрин 11 - Шаг 11 - Тачскрин
11

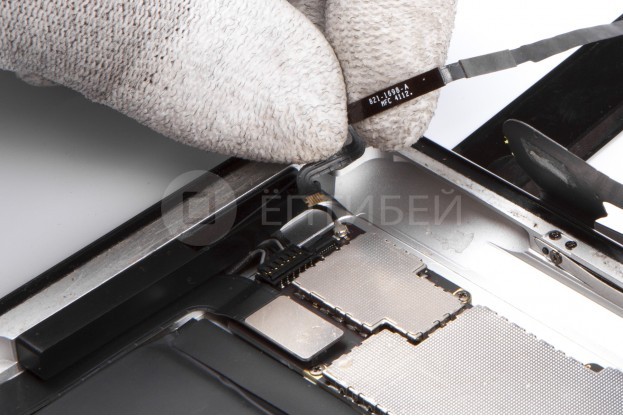

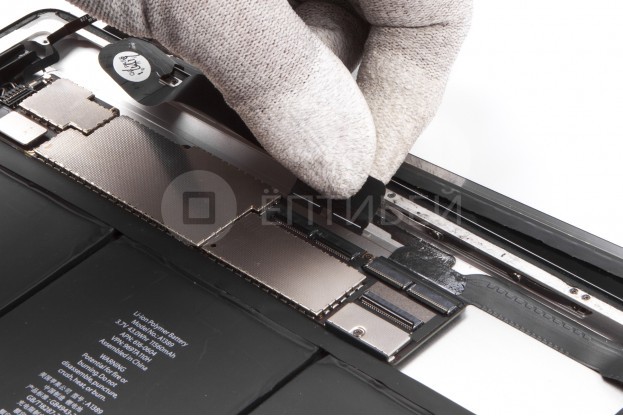

Шаг 11 - Тачскрин

Вынимаем из коннекторов шлейф тачскрина и шлейф кнопки HOME. Откладываем тачскрин в сторону.
12 - Шаг 12 - Материнская плата
12 - Шаг 12 - Материнская плата 12 - Шаг 12 - Материнская плата 12 - Шаг 12 - Материнская плата 12 - Шаг 12 - Материнская плата
12

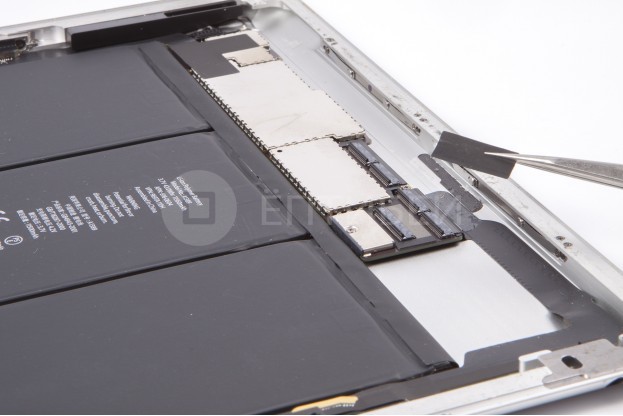

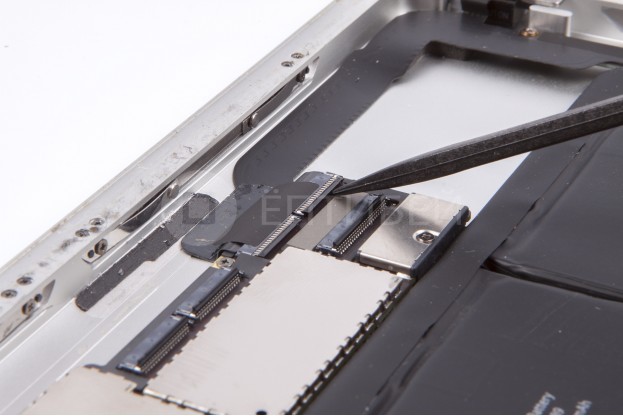

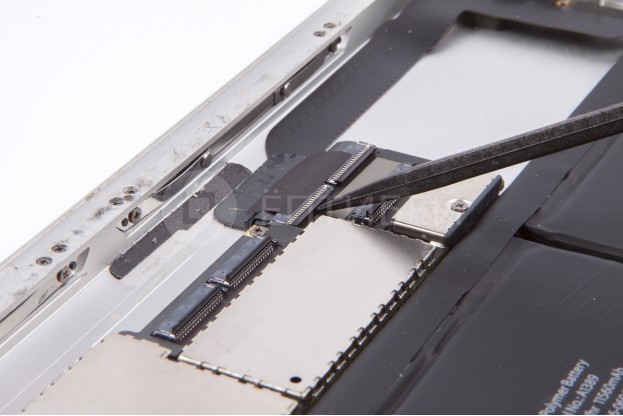

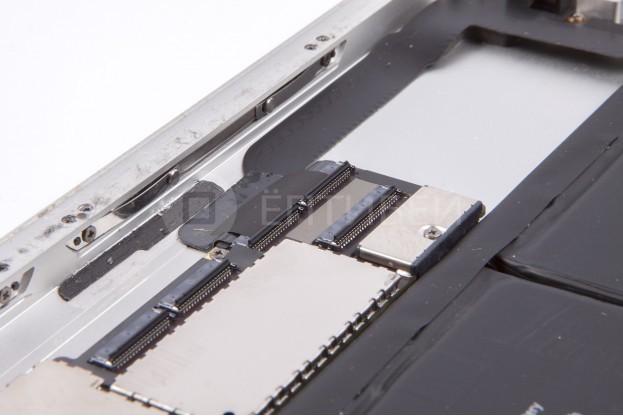

Шаг 12 - Материнская плата

Пинцетом снимаем наклейку фиксирующую шлейф. Спуджером поднимаем планки фиксации шлейфа питания материнской платы.
13 - Шаг 13 - Материнская плата
13 - Шаг 13 - Материнская плата 13 - Шаг 13 - Материнская плата
13

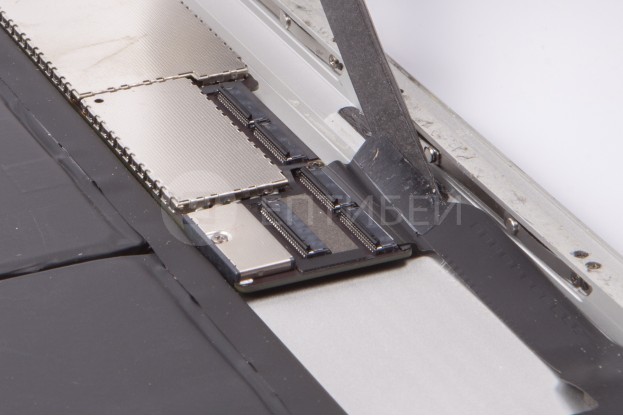

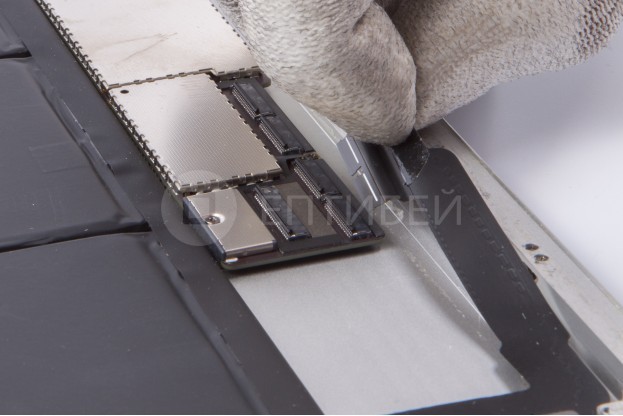

Шаг 13 - Материнская плата

Спуджером отклеиваем шлейф питания материнской платы от нижней панели. Вынимаем из коннектора и кладем сверху.
14 - Шаг 14 - Материнская плата
14 - Шаг 14 - Материнская плата 14 - Шаг 14 - Материнская плата 14 - Шаг 14 - Материнская плата 14 - Шаг 14 - Материнская плата
14

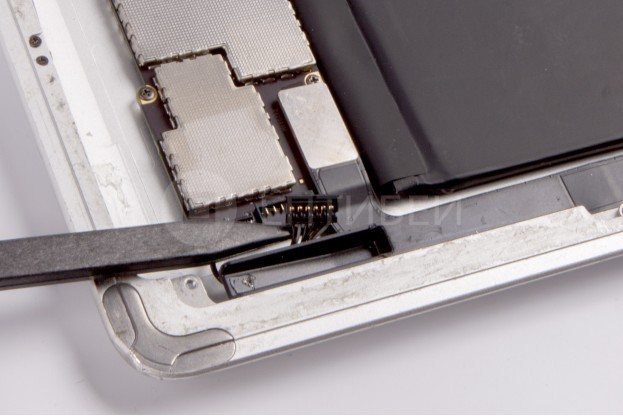

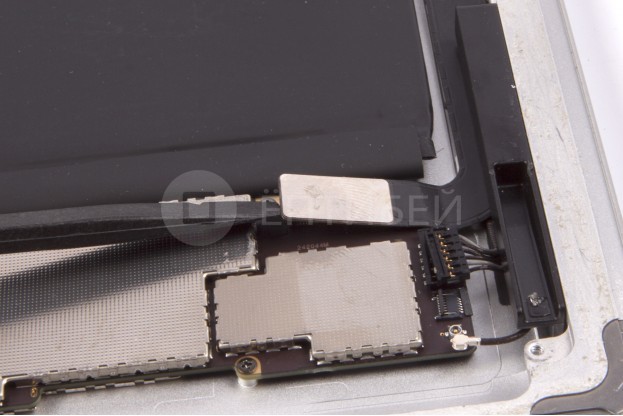

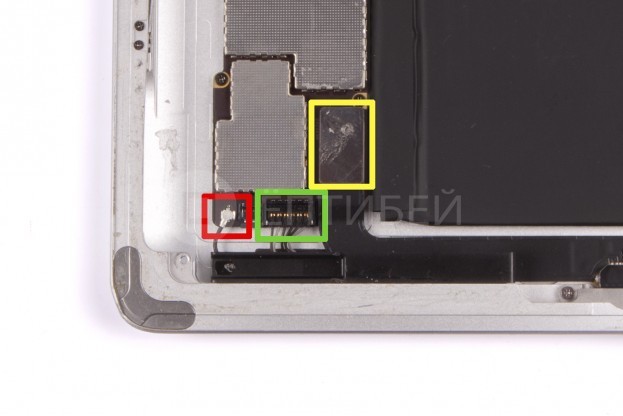

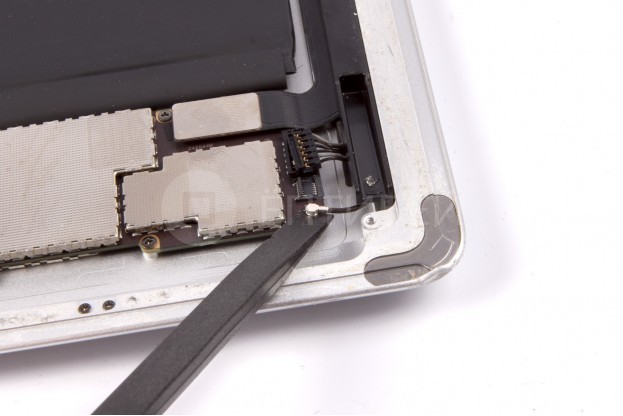

Шаг 14 - Материнская плата

Используя спуджер, аккуратно приподнимаем вверх следующие разъемы:

Кабель антенны
Шлейф динамика
Шлейф питания
15 - Шаг 15 - Материнская плата
15

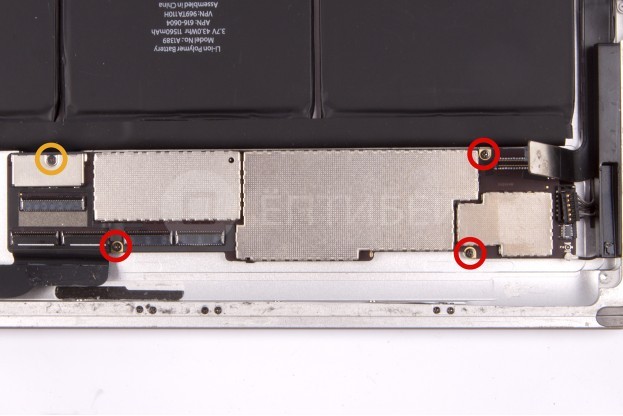

Шаг 15 - Материнская плата

Откручиваем четыре винта:

Винт 2,1 мм Philips - 3 шт.
Винт 2,5 мм Philips - 1 шт.

Данные винты прикручиваю материнскую плату к корпусу.
16 - Шаг 16 - Материнская плат
16

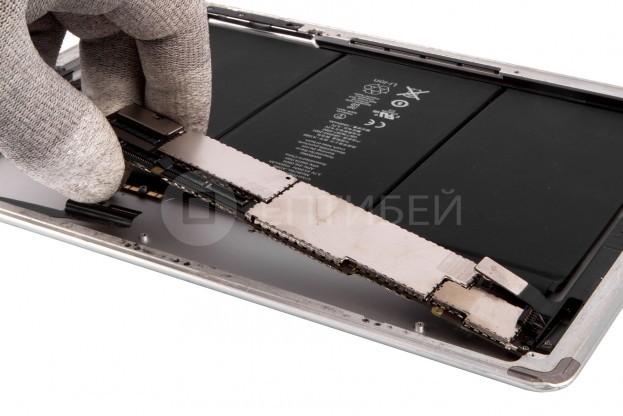

Шаг 16 - Материнская плат

Вынимаем материнскую плату и откладываем в сторону.
17 - Шаг 17 - Аккумулятор
17 - Шаг 17 - Аккумулятор 17 - Шаг 17 - Аккумулятор 17 - Шаг 17 - Аккумулятор 17 - Шаг 17 - Аккумулятор
17

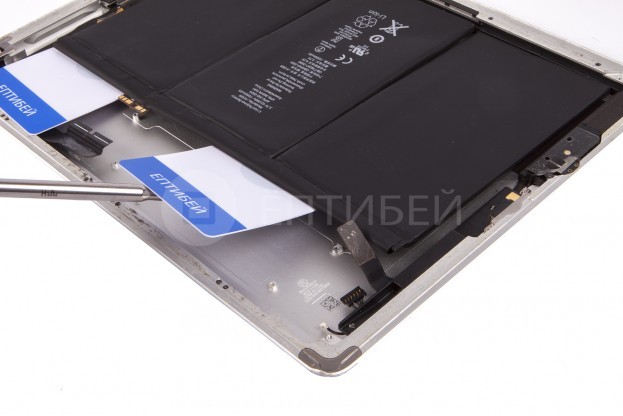

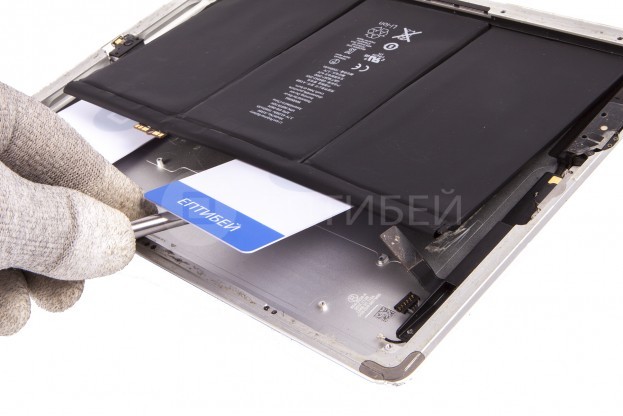

Шаг 17 - Аккумулятор

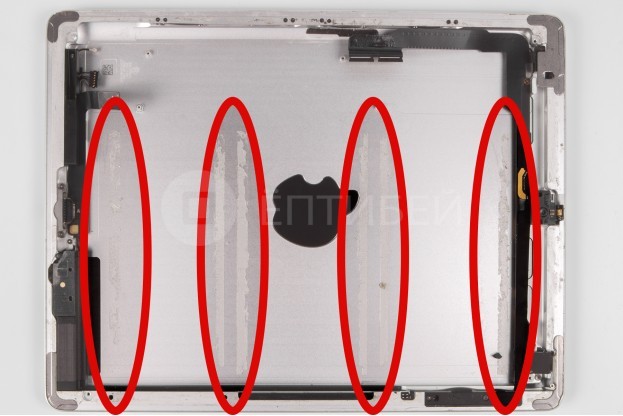

Аккумулятор приклеен к задней панели на 4 точки.

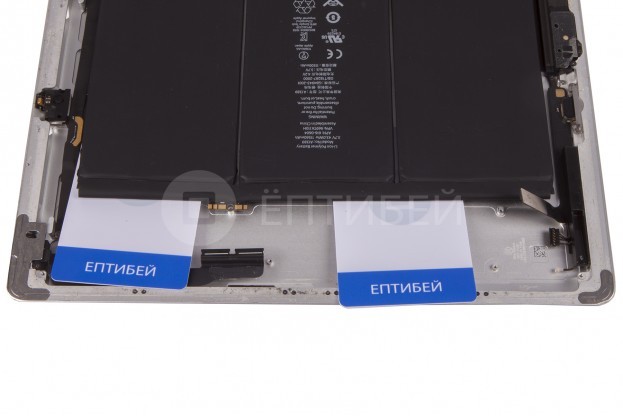

Подогревая промышленным феном заднюю панель для размягчения клея. Просовываем по обозначенным позициям карточки и при помощи спуджера понимаем аккумулятор.
Вынимаем аккумулятор. Сборку осуществляем в обратной последовательности.
