iMac Intel 21.5" Late 2013
Моноблок iMac 21.5" производства конца 2013 года имеет 4 порта USB 3.0, оснащен от 8 до 16Гб оперативной памяти, которую можно заменить, а так же включает в себя встроенную видеокарту GeForce GT 750M объемом 1Гб.
Пошаговая инструкция
1

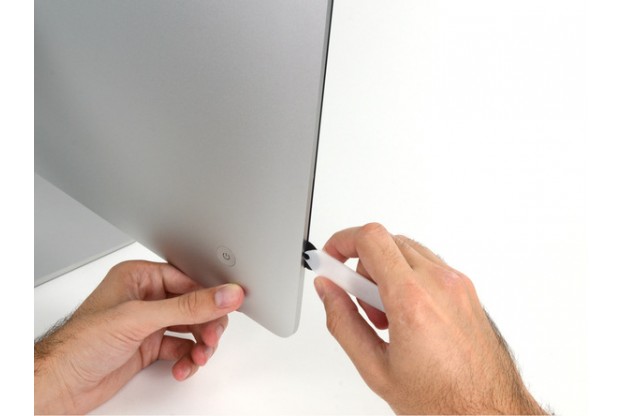

Перед началом разбора необходимо выключить iMac, отключить все кабели и зажав кнопку включения - удерживать её в течении десяти секунд. Это необходимо, чтобы сбросить напряжение, находящееся на конденсаторах питания. Дисплей

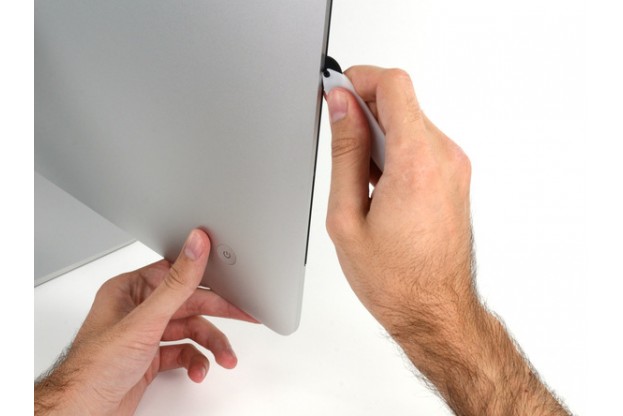

2

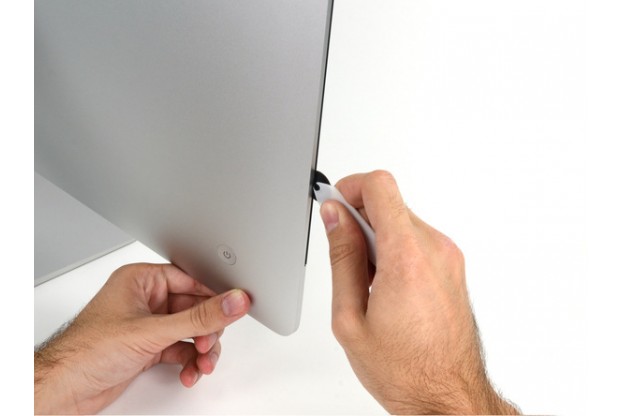

С помощью специального ножа для iMac начинаем отделять дисплей от корпуса. Начинаем с места, рядом с кнопкой питания.Настоятельно советуем использовать специальный нож для iMac, так как он имеет нужную глубину проникновения в зазор, благодаря которой Вы не повредите различные шлейфы. При использовании любого иного инструмента есть вероятность повредить компоненты iMac в связи с чрезмерным проникновением в зазор. Дисплей

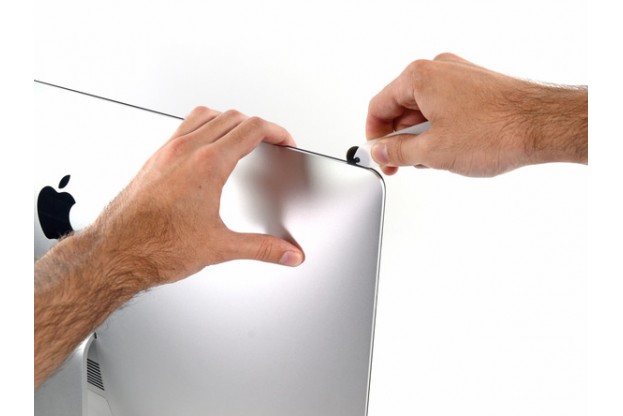

3

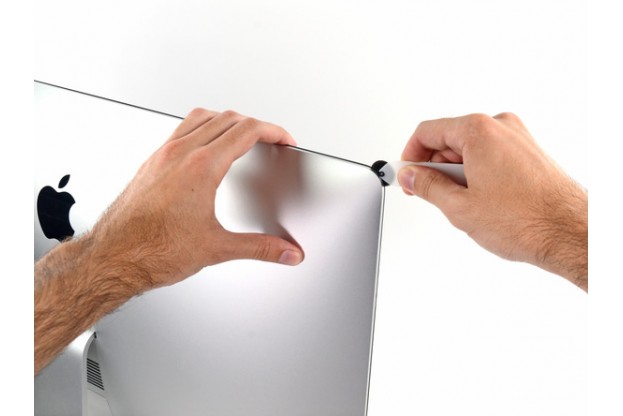

С помощью ножа для iMac продолжаем разрезать двусторонний скотч, соединяющий дисплей с корпусом. Пользуемся им как ножом для пиццы. Дисплей
4

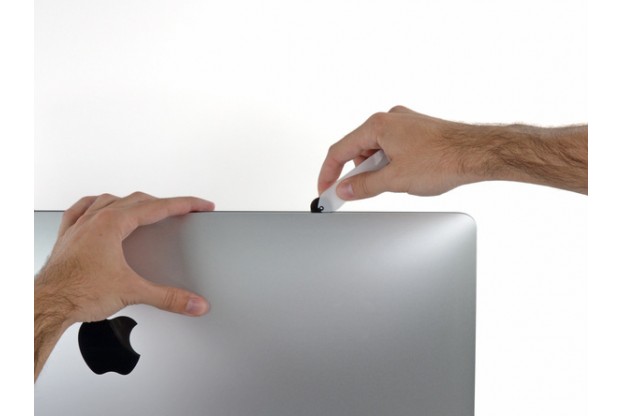

Продолжаем равномерно отделять дисплей от корпуса. Дисплей
5
Для полного успеха можно проехаться ножом обратно несколько раз, чтобы наверняка отделить скотч и избежать повторного склеивания. Дисплей

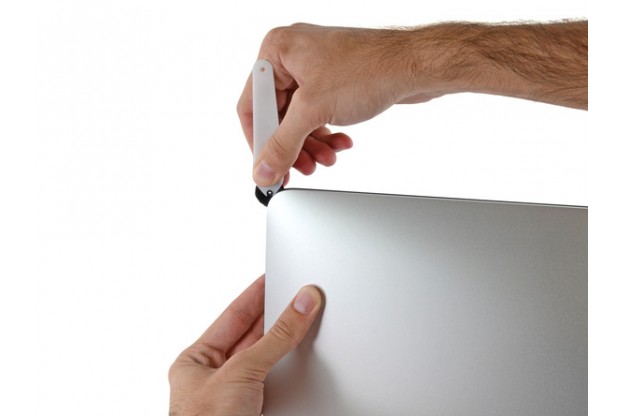

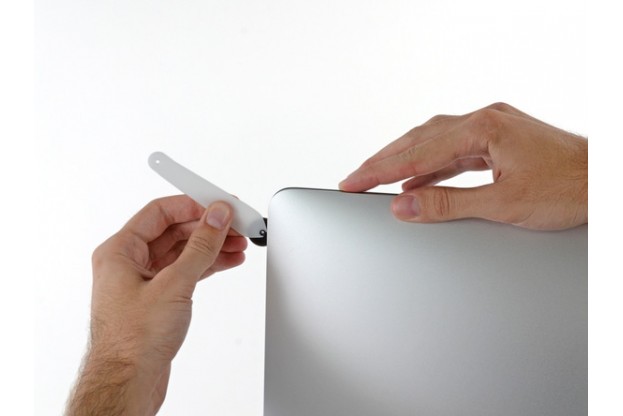

6
Отклеиваем другой угол iMac. Дисплей

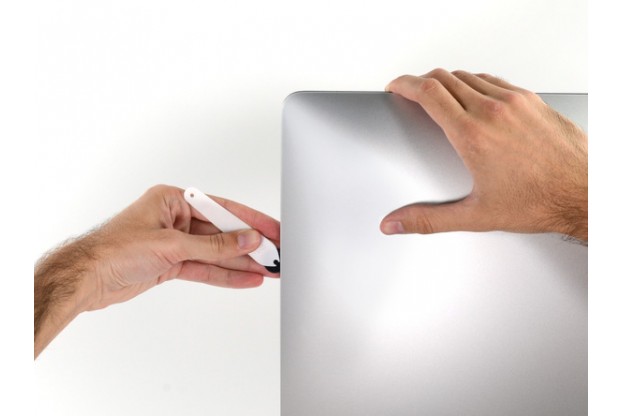

7
Спускаемся ножом ниже, отклеивая правую грань iMac. Дисплей

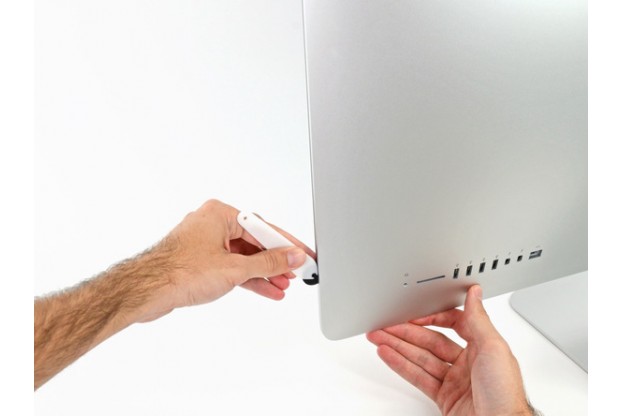

8
Опускаемся ниже и повторно отделяем дисплей от корпуса, возвращаясь на исходную позицию. Дисплей

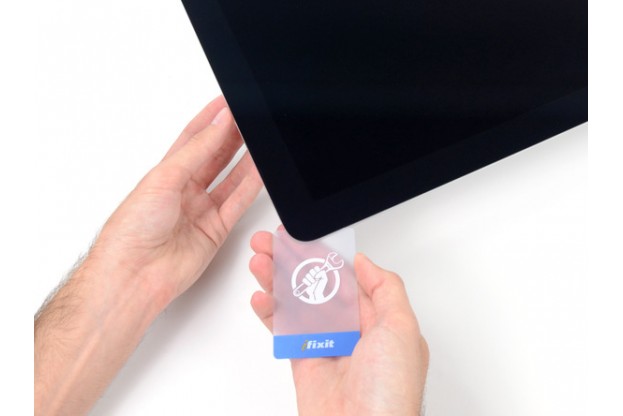

9
Дисплей всё еще приклеен к корпусу с нижней грани. На данном этапе необходимо с помощью пластиковой карты отделить правый угол iMac. Будьте осторожны, и не вставляйте пластиковую карту глубже, чем на 1 см, иначе Вы можете повредить компоненты iMac. Дисплей

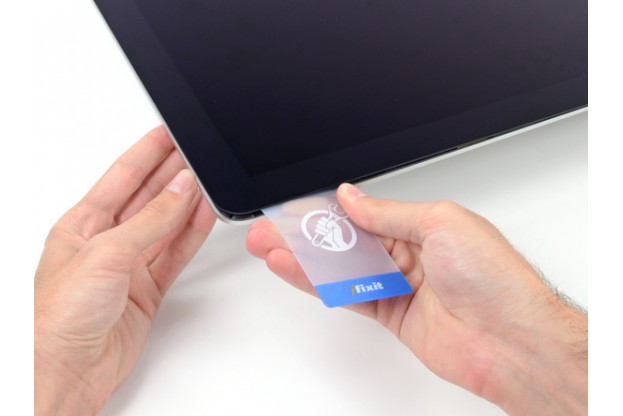

10
Слегка поверните пластиковую карту, чтобы появился небольшой зазор. Не переусердствуйте, зазор необходим не более 25 мм. Дисплей

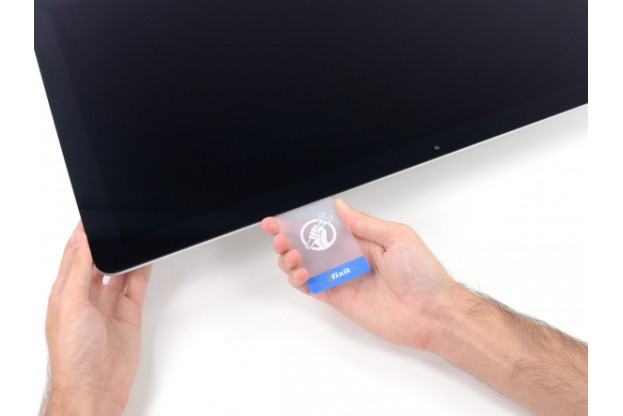

11
Продолжаем таким же образом отделять дисплей от корпуса. Останавливаемся перед камерой iSight. Прямо под глазком камеры проходит шлейф, так что очень важно не повредить его. Дисплей
12

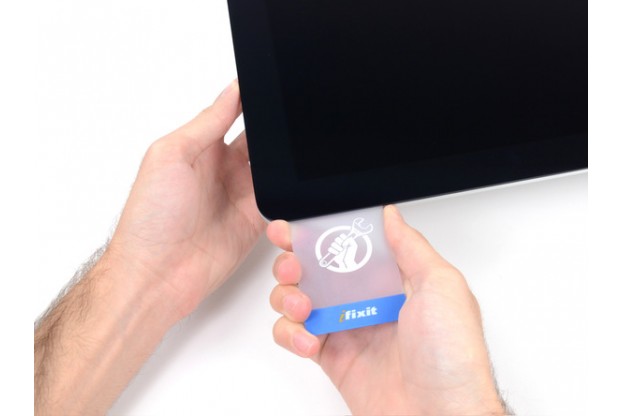

Подкладываем карточку в правый угол, который уже отклеен, чтобы избежать повторного склеивания. Дисплей

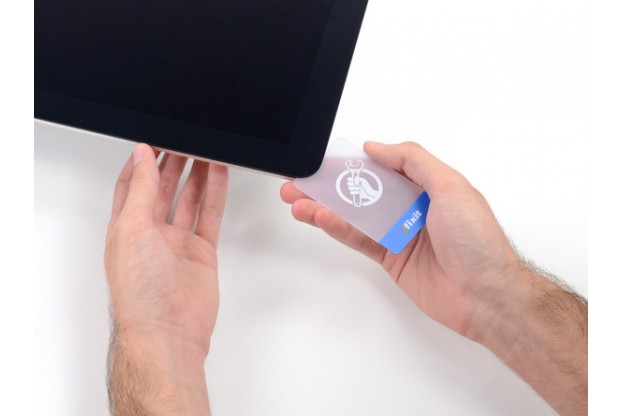

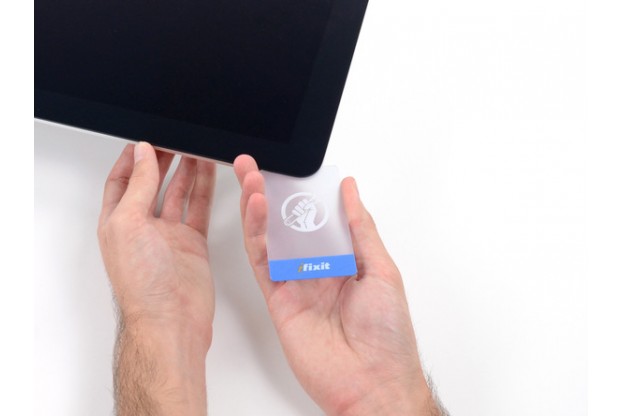

13
Приступаем к левому углу iMac. Принцип абсолютно такой же, вставляем карточку, слегка проходимся по краю аймака, не вставляя карту глубже, чем на 1 см. Дисплей

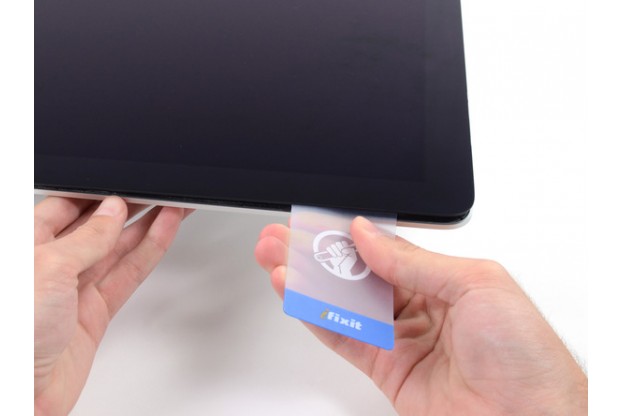

14
Двигаемся к центру, слегка наклоняя карточку. Будьте аккуратны, зазор необходим не более 25 мм. Дисплей

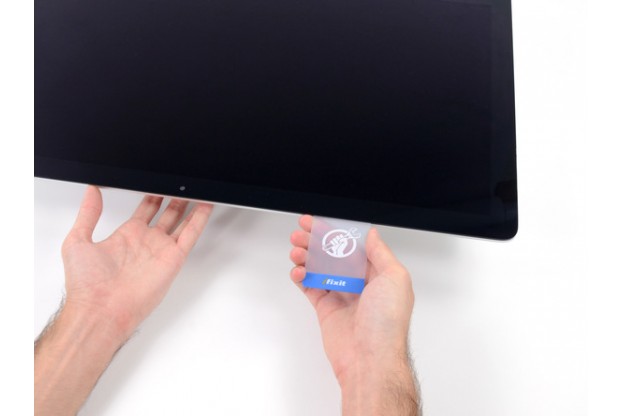

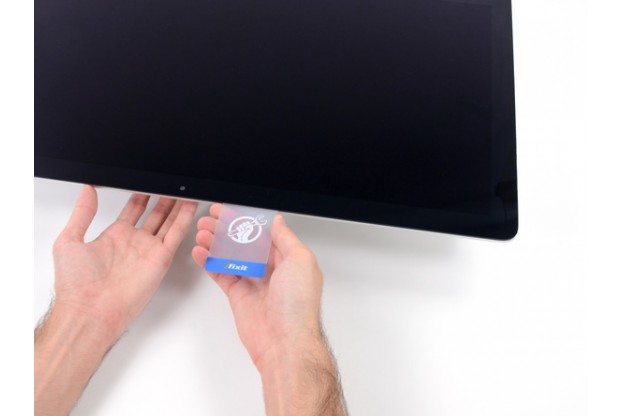

15
Продолжаем такими же движениями отклеивать дисплей от корпуса. Останавливаемся перед камерой iSight. Дисплей

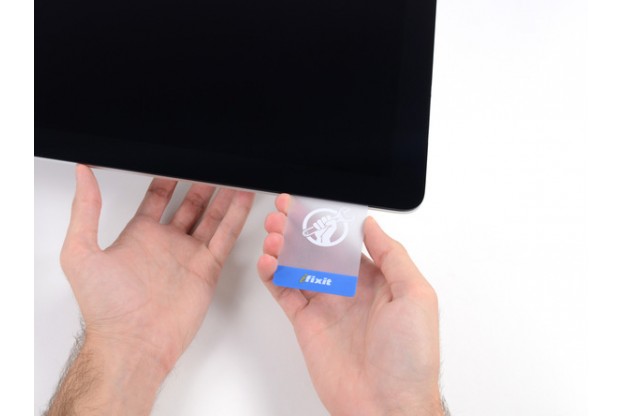

16
Устанавливаем карточку в левый угол, чтобы избежать повторного склеивания. Дисплей

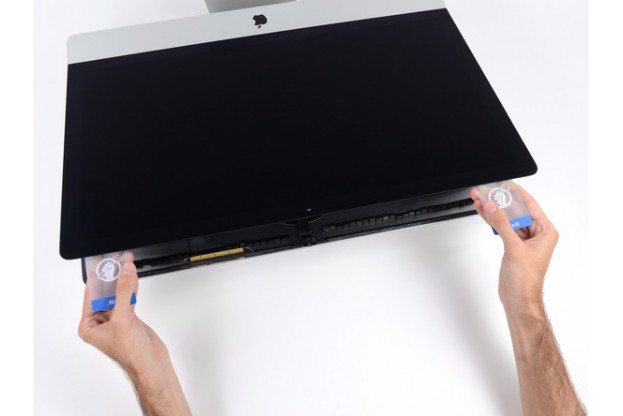

17
Слегка приподнимите дисплей, медленно поворачивая обе карточки. Если замечены места, где скотч всё еще присутствует - опустите дисплей и удалите скотч. Дисплей
18
Придерживая дисплей рукой - отсоедините шлейф питания дисплея от материнской платы. Держать дисплей необходимо на таком уровне, чтобы шлейф не был натянут. Дисплей

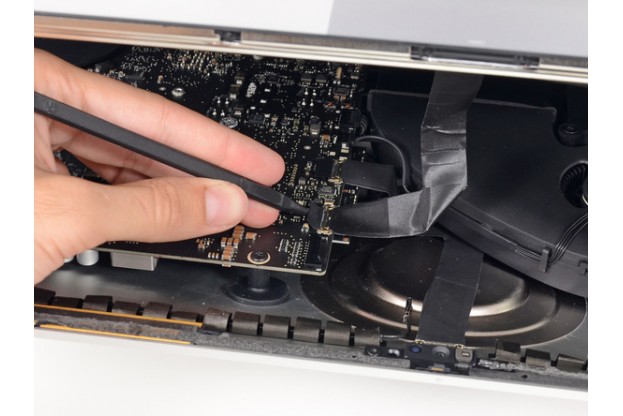

19
Острым концом спуджера наклоняем металлический кронштейн шлейфа в обратную сторону от крепления, после чего плавно тянем шлейф параллельно материнской плате. Извлекаем его из коннектора. Если шлейф не поддаётся - попробуйте чуть больше наклонить металлический кронштейн. Дисплей

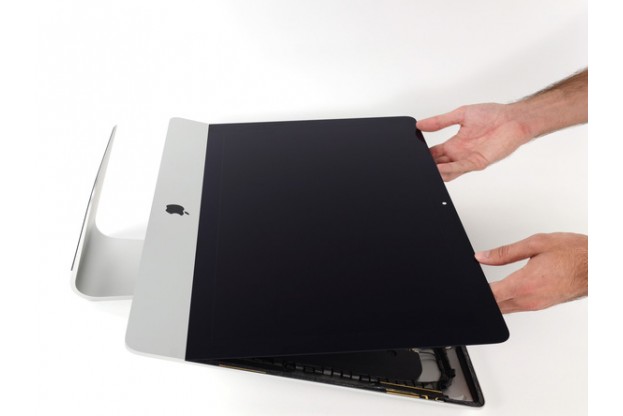

20
Поднимаем дисплей до почти вертикального положения. Медленно двигая его вверх-вниз - можно отклеить остатки скотча на нижней части дисплея. Дисплей

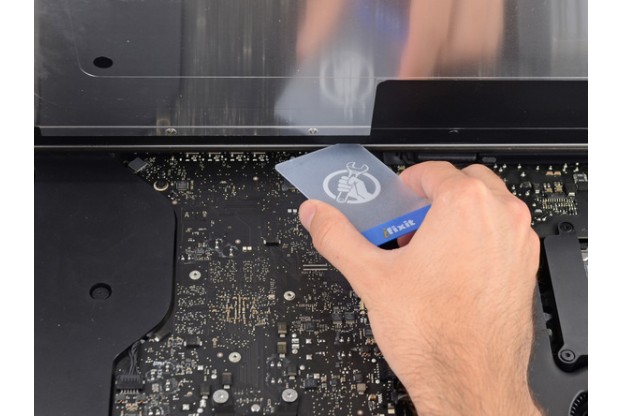

21
Если скотч всё же не поддаётся - используйте пластиковую карточку, чтобы удалить его. Дисплей
22
Поднимите дисплей и отложите его в сторону. Внимательно проследите, чтобы скотч не удерживал дисплей на корпусе. Осторожно, дисплей тяжелый и хрупкий. Дисплей

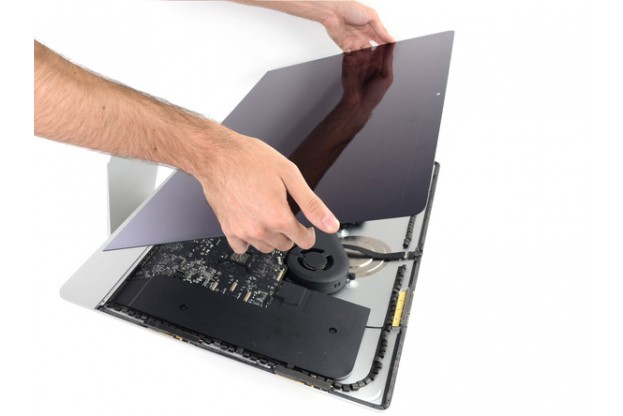

23
Если есть возможность - подложите кусок пенопласта, чтобы закрепить положение iMac. В ином случае просто положите его на стол. Положение iMac никак не влияет на успех апгрейда. Подкладка

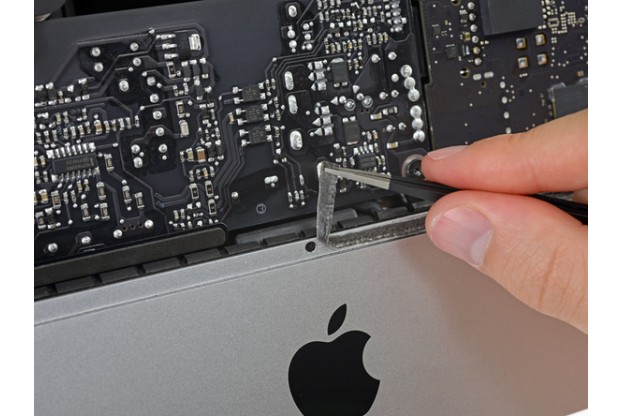

24
Выкручиваем винты, удерживающие нижнюю крепежную планку:Нижняя планка
•Винт Phillips 3.2 мм - 4 шт.
•Винт Phillips 1.7 мм - 1 шт.
Доступ к винтам могут закрывать остатки скотча, обязательно, сверьтесь с фотографией.

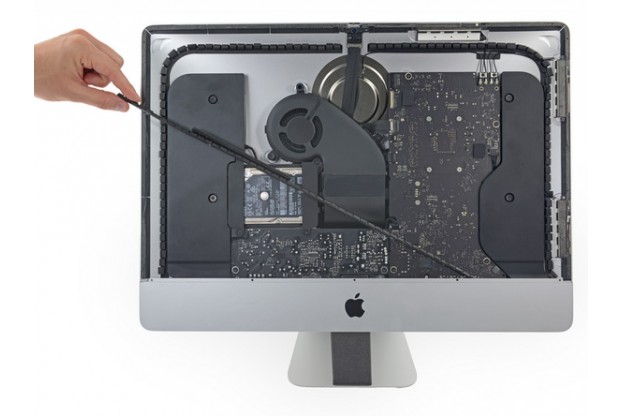

25
Снимаем нижнюю крепежную планку. Нижняя планка
26
Острым концом спуджера выталкиваем с обеих сторон шлейф правого динамика. Будьте внимательны, не пытайтесь вытащить сам разъем на материнской плате. Правый динамик
27

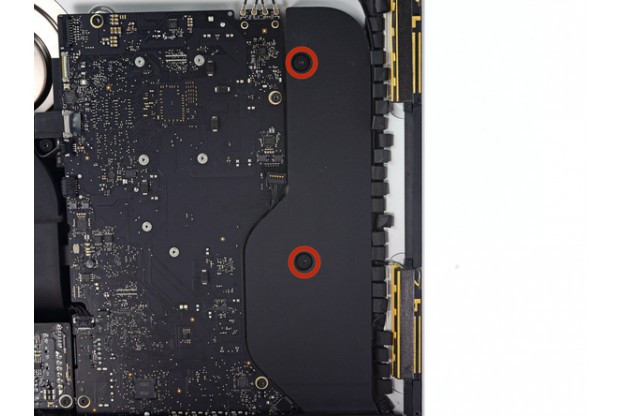

Выкручиваем два винта Torx T10, крепящие правый динамик к корпусу. Правый динамик

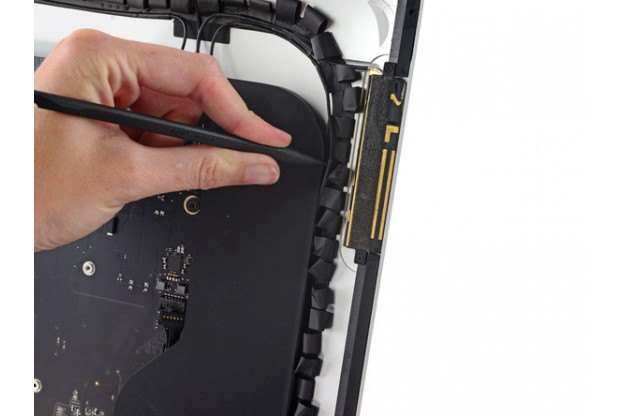

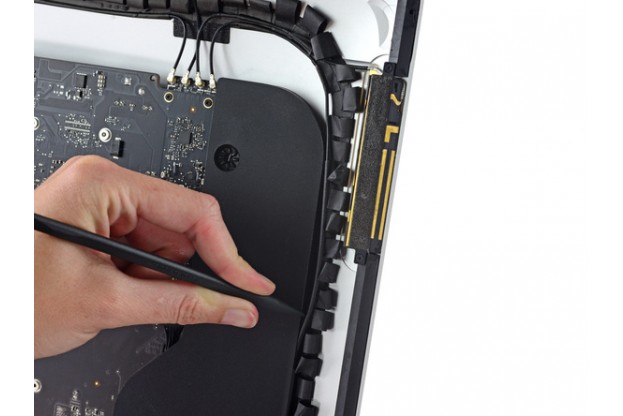

28
С помощью острого конца спуджера извлекаем антенный кабель из его паза. Правый динамик

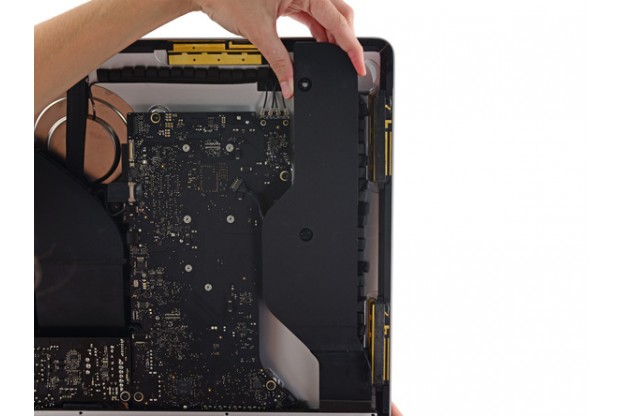

29

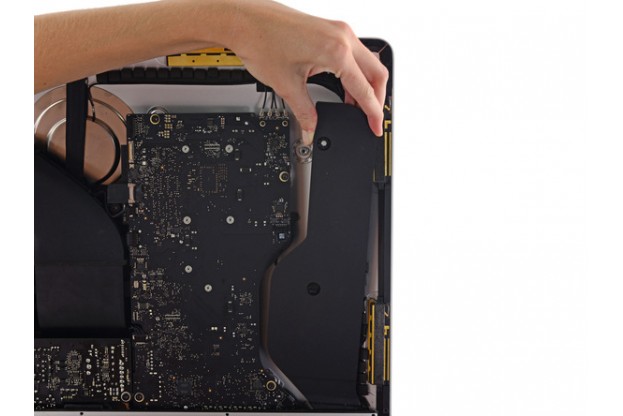

Поднимаем и извлекаем правый динамик из корпуса iMac, слегка наклонив его в сторону. Правый динамик
30
Выкручиваем четыре винта, крепящие жесткий диск к корпусу:Жесткий диск
•Винт 21 мм Torx T10 - 2 шт.
•Винт 9 мм Torx T10 - 1 шт.
•Винт 27 мм Torx T10 - 1 шт.

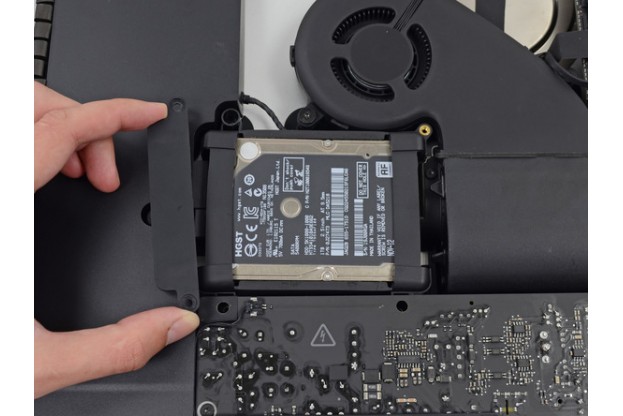

31
Снимаем правый и левый кронштейны жесткого диска. Жесткий диск
32
Острым концом спуджера выталкиваем с обеих сторон кабель питания. Будьте внимательны, не пытайтесь вытащить сам разъем на материнской плате.Осторожно! В данный момент Вы производите работу рядом с блоком питания. Ни в коем случае не касайтесь его голыми руками - можете повредить как сам iMac, так и принять на себя удар током. Блок питания

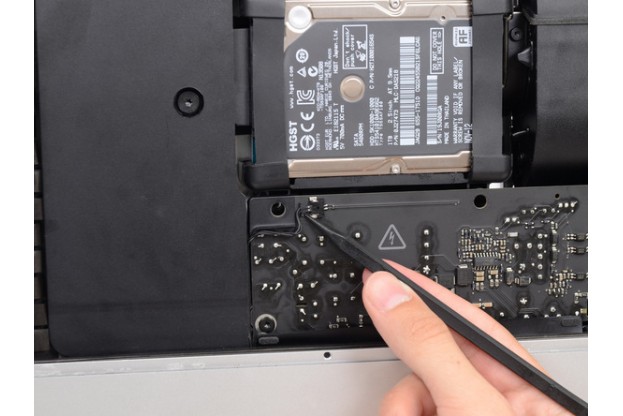

33
С помощью острого конца спуджера выталкиваем поочередно с каждой из сторон кабель питания из его разъема. Блок питания

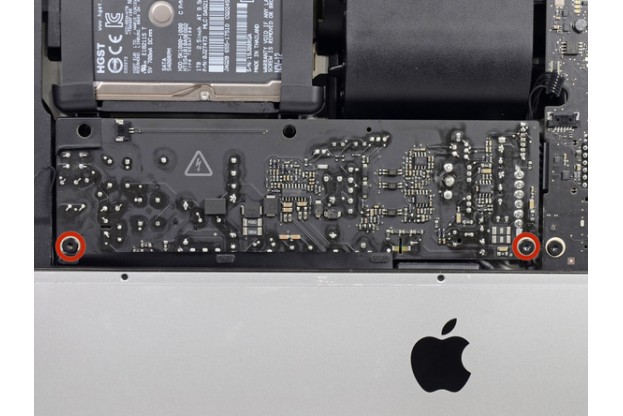

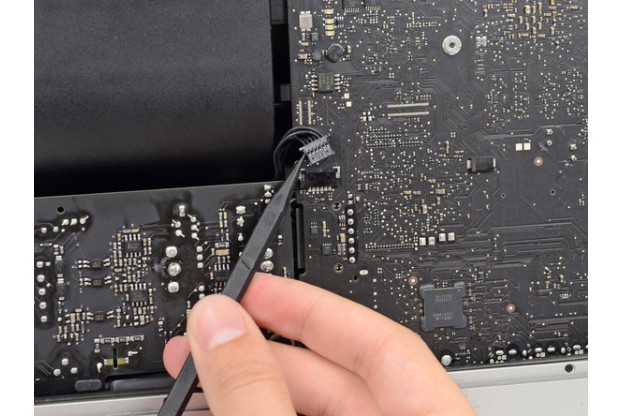

34
Выкручиваем два винта Torx T10 7.2 мм, которые крепят блок питания к корпусу iMac.В последних поставках iMac данные винты были заменены на Torx T8 7.2 мм. Блок питания

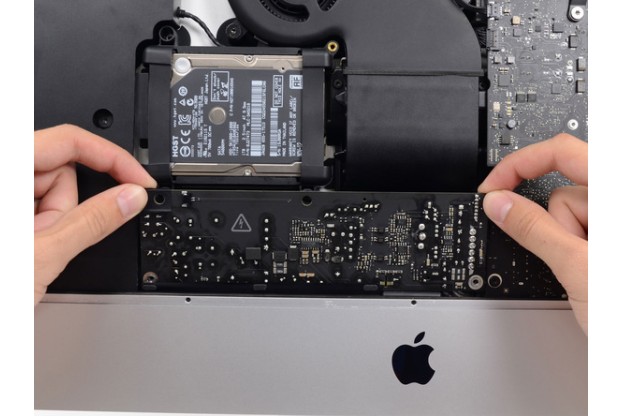

35
Придерживая блок питания исключительно за самые края, где нет каких-либо компонентов - наклоняем его на себя. Блок питания

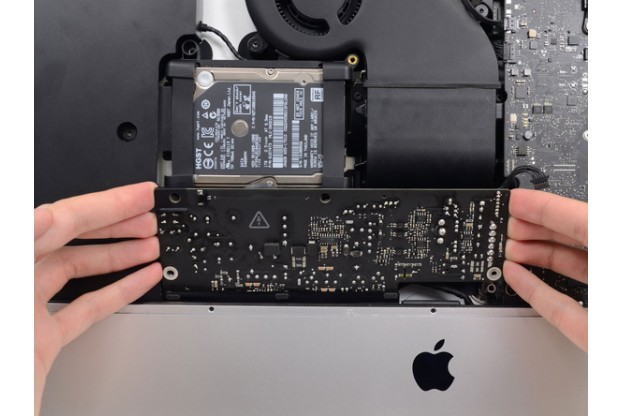

36
Вытаскиваем блок питания из iMac и поворачиваем его немного против часовой стрелки. Блок питания

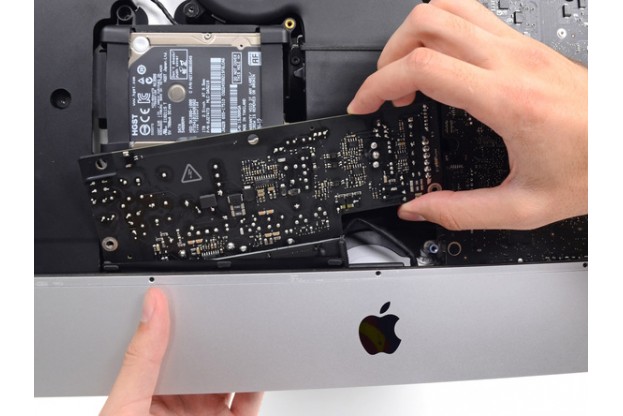

37
Тянем блок питания в правую сторону. Блок питания

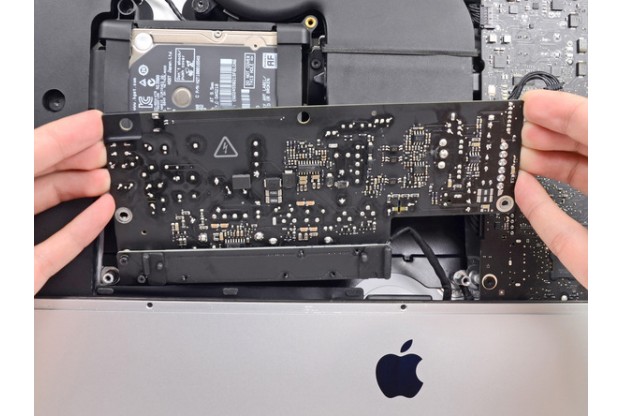

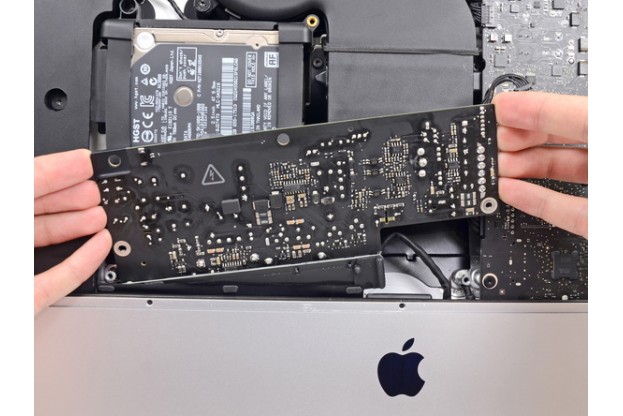

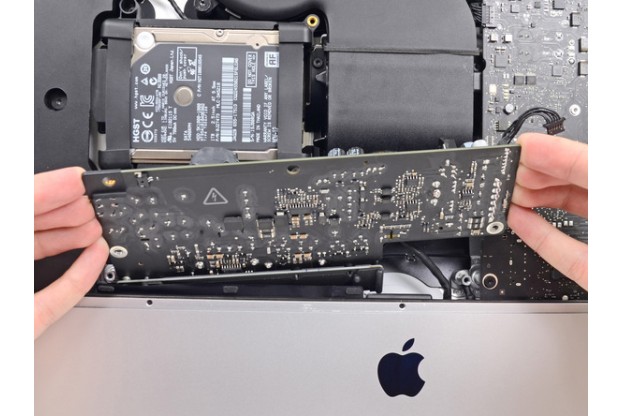

38
Наклоняем блок питания на себя и снова приподнимаем вверх. Он всё еще подключен к iMac, поэтому не пытайтесь вытащить его полностью. Блок питания

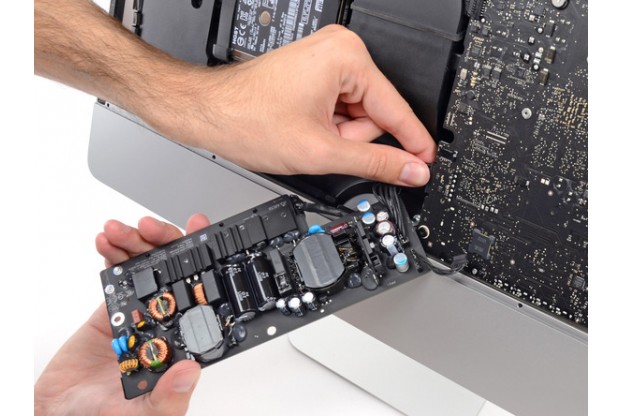

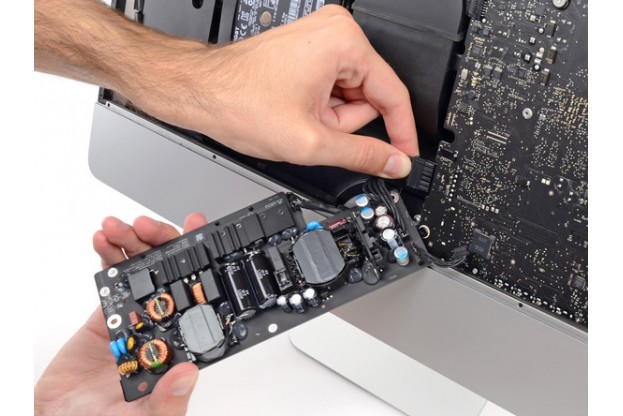

39
Держа блок питания исключительно за самые края, где отсутствуют какие-либо компоненты - переворачиваем блок питания и отключаем разъем постоянного тока от материнской платы. Блок питания

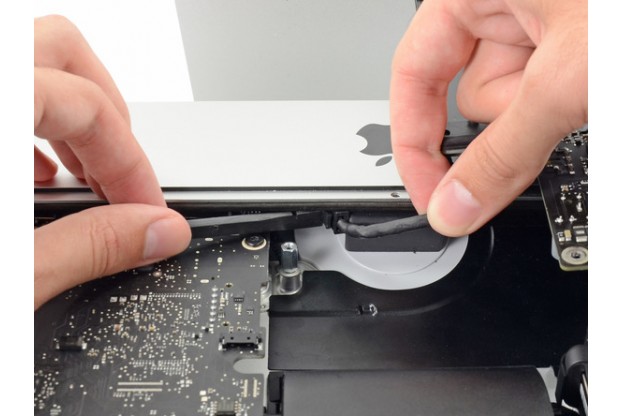

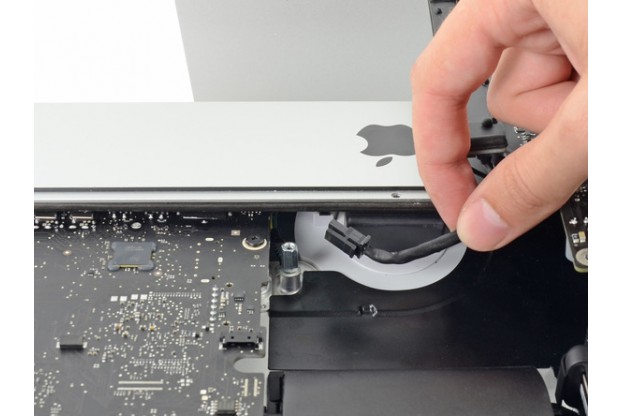

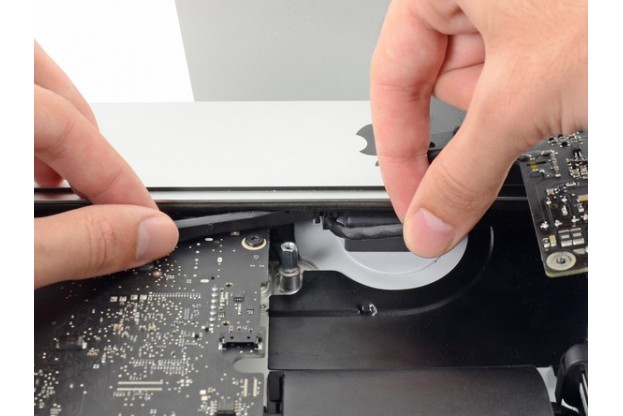

40
Плоской стороной спуджера слегка надавливаем на зажим разъема переменного тока и одновременно с этим тянем кабель на себя. Извлекаем его из гнезда. Блок питания

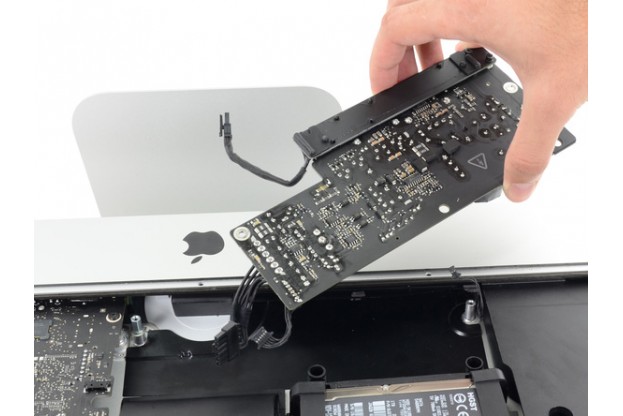

41
Извлекаем блок питания из iMac, держа его за края. Блок питания

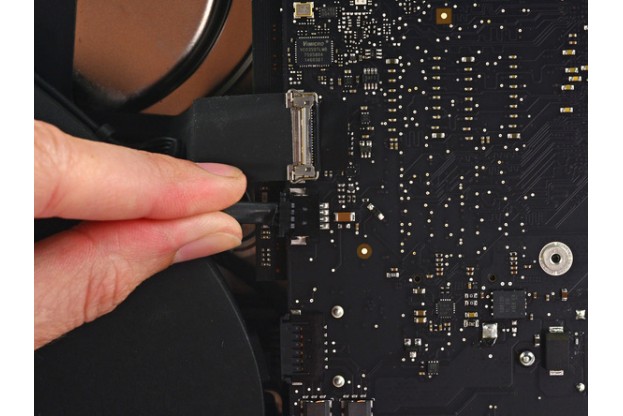

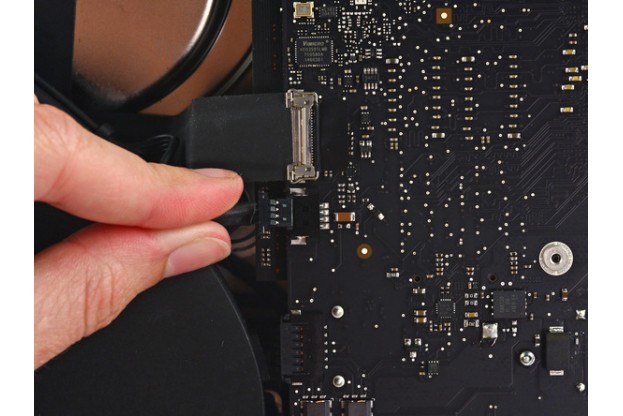

42
Осторожно извлекаем шлейф кулера из материнской платы. Кулер

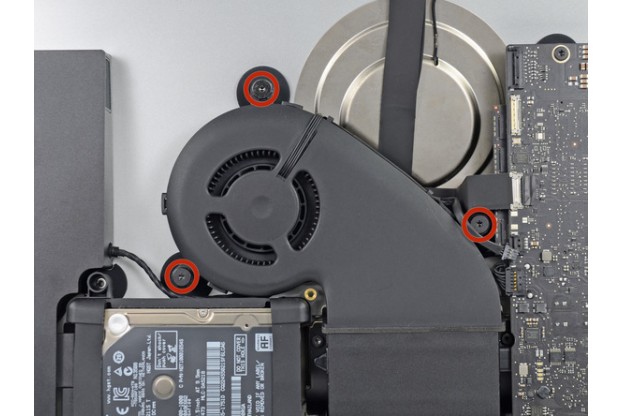

43
Выкручиваем три винта Torx T10 12.3 мм, которые крепят кулер к корпусу. Кулер

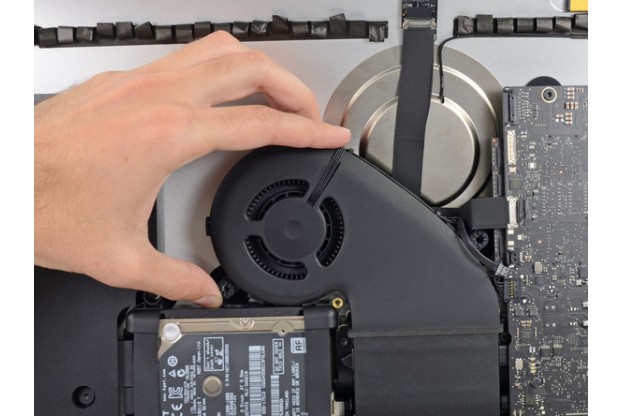

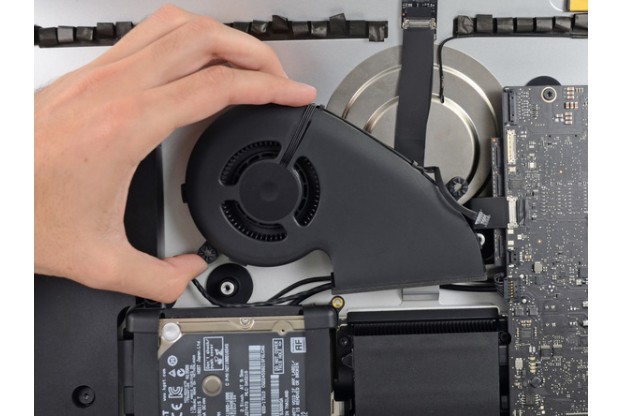

44
Извлекаем кулер из корпуса iMac. Кулер

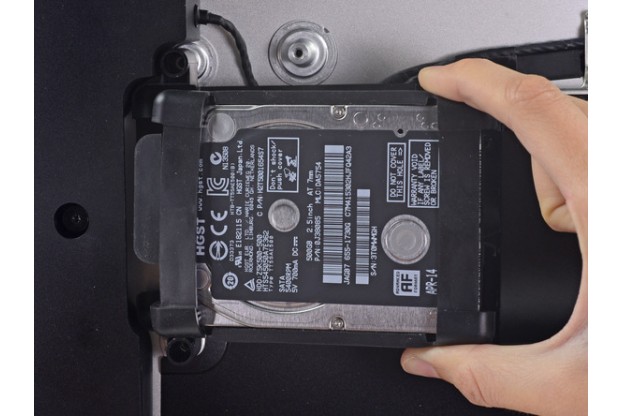

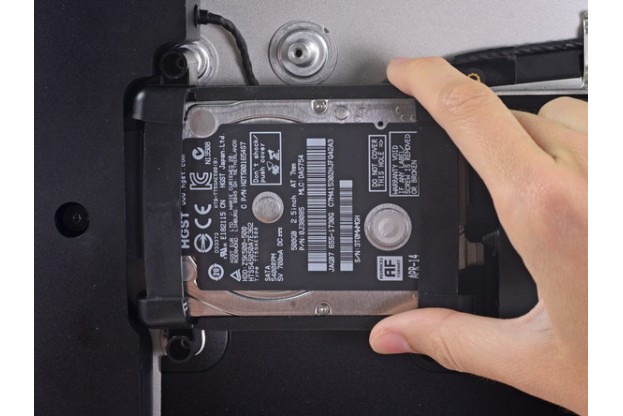

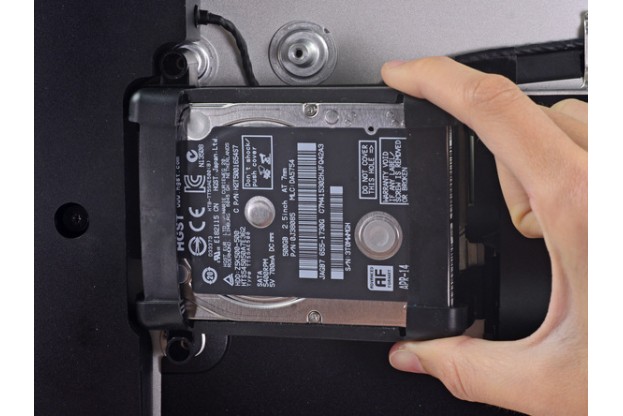

45
Приподнимаем жесткий диск с правой стороны, вытаскивая его из углубления. Он всё еще подключен к материнской плате - не вытаскивайте его целиком! Жесткий диск

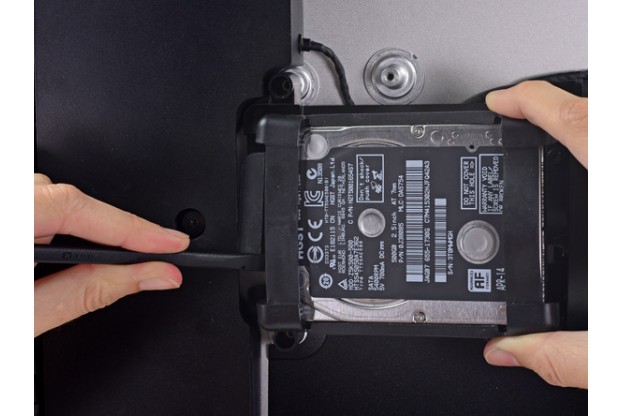

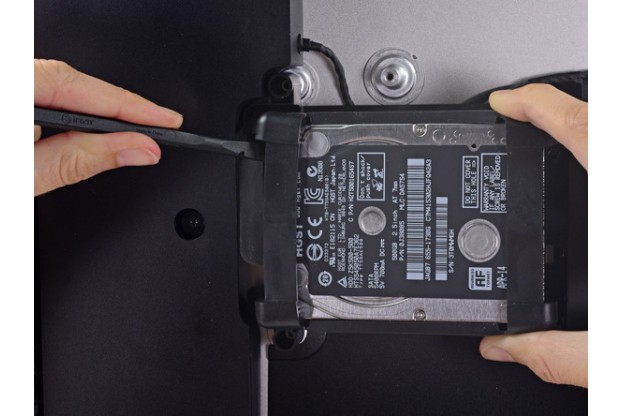

46
Осторожными отталкивающими движениями отключаем SATA кабель от жесткого диска поочередно с разных концов. Жесткий диск

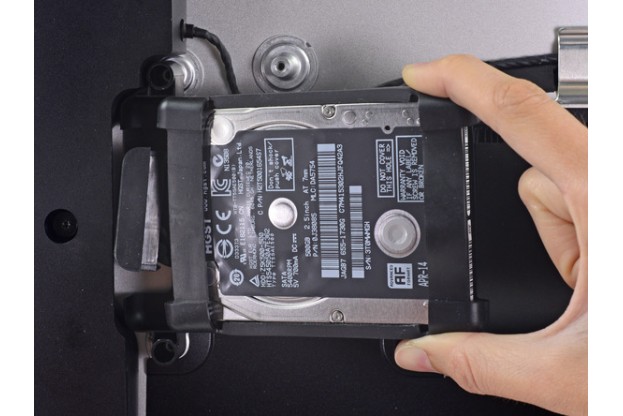

47
Извлекаем жесткий диск из iMac. Жесткий диск

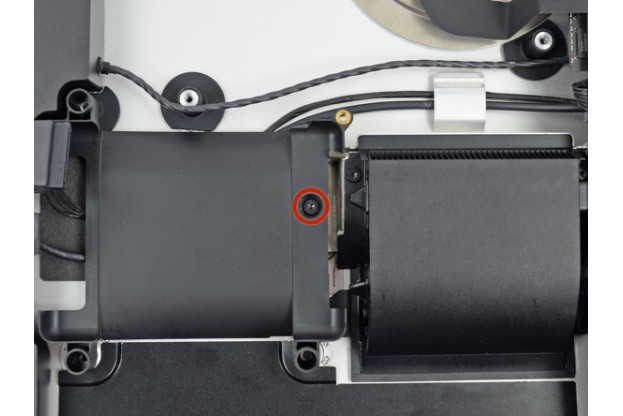

48
Выкручиваем один винт Torx T10 7.1 мм, крепящий лоток жесткого диска к корпусу. Лоток жесткого диска
49
Извлекаем лоток жесткого диска из корпуса iMac. Лоток жесткого диска

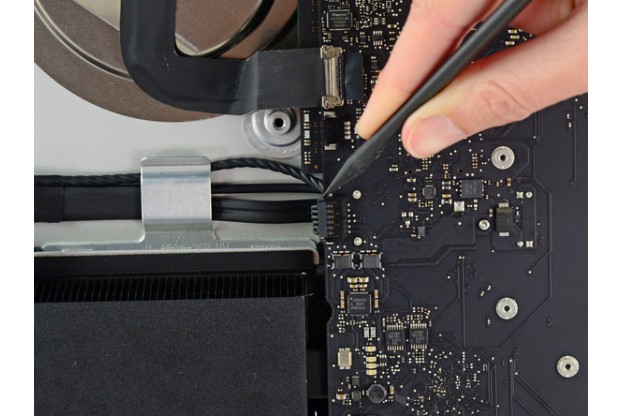

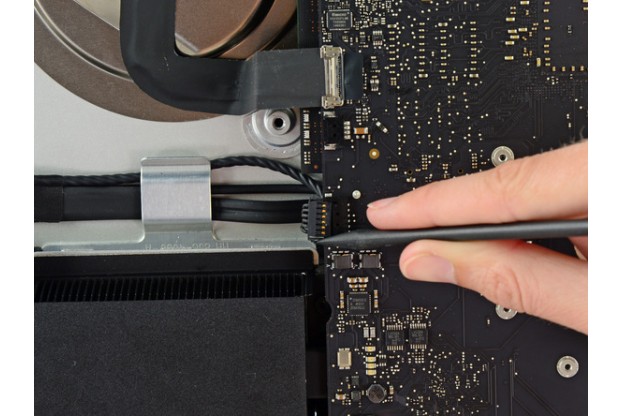

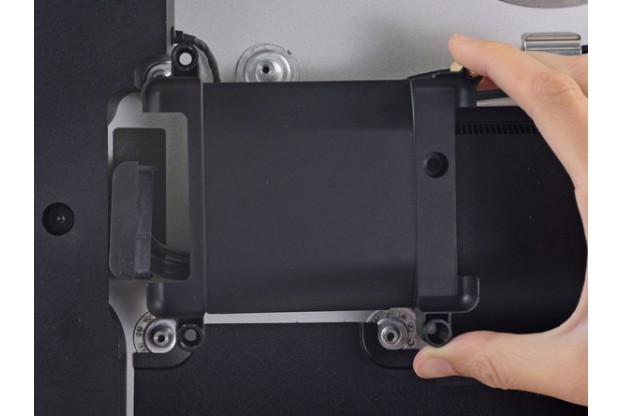

50
Острым концом спуджера осторожно выталкиваем по краям разъем левого динамика. Левый динамик

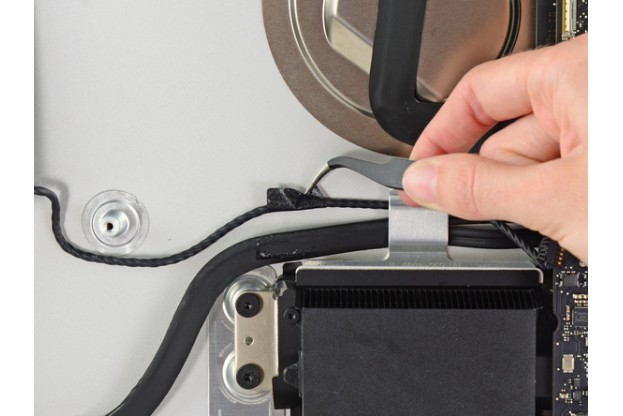

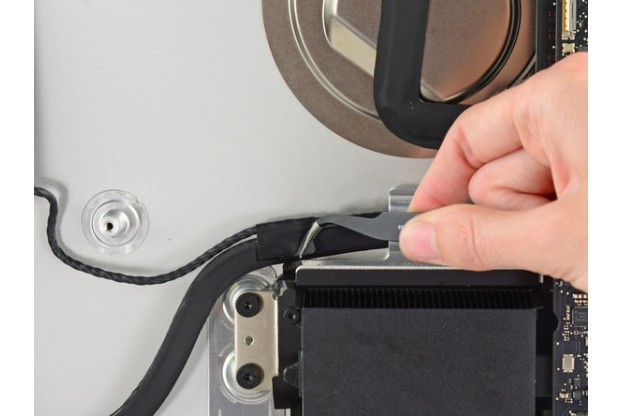

51
С помощью пинцета отклеиваем ленту, удерживающую SATA кабель и кабель питания. Кабели питания и SATA

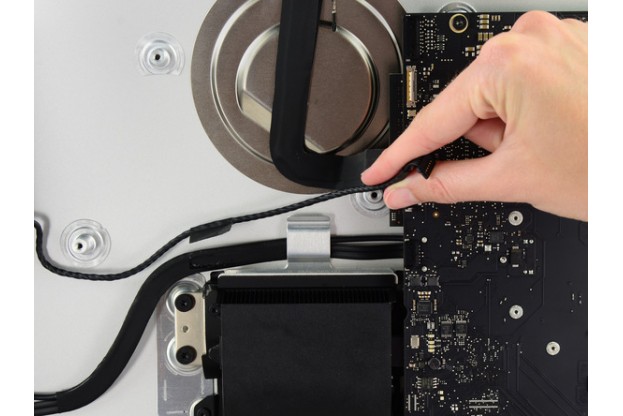

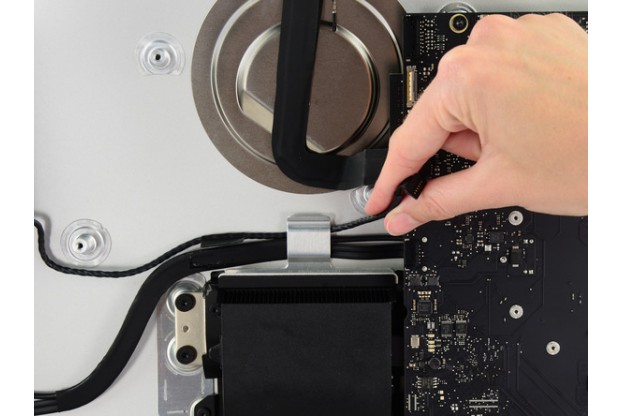

52
Вытаскиваем кабель левого динамика из зажима. Так же поступаем с SATA кабелем. Кабели питания и SATA

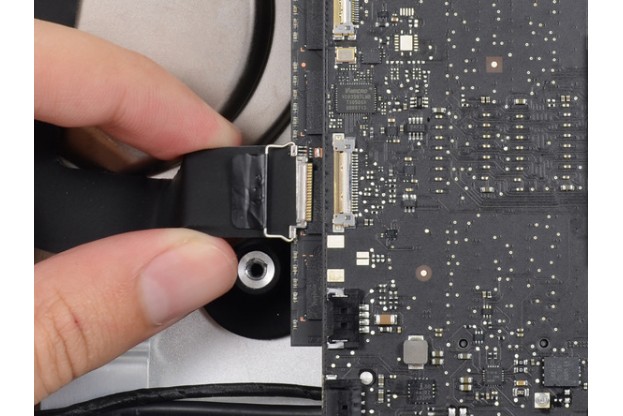

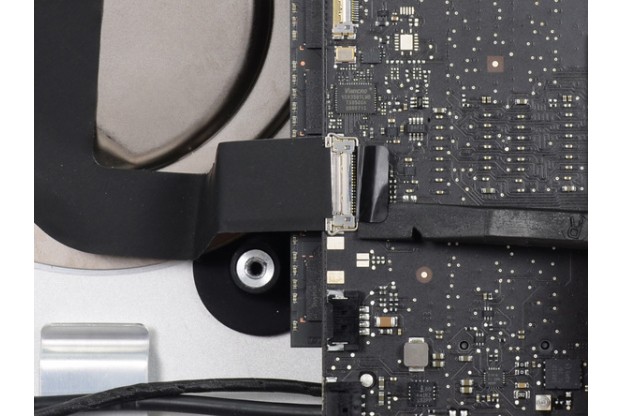

53

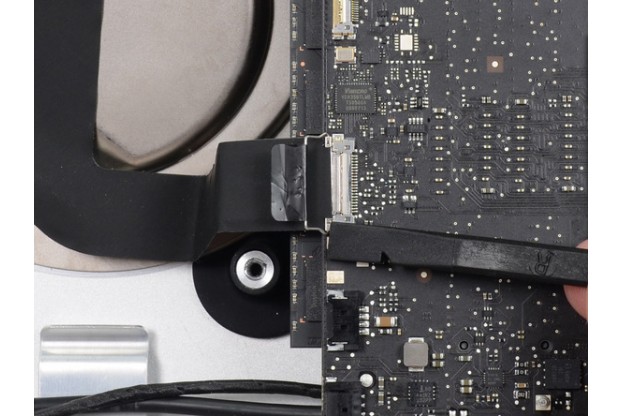

Плоской стороной спуджера переносим металлический кронштейн шлейфа в сторону шлейфа и извлекаем кабель камеры iSight. Кабель камеры

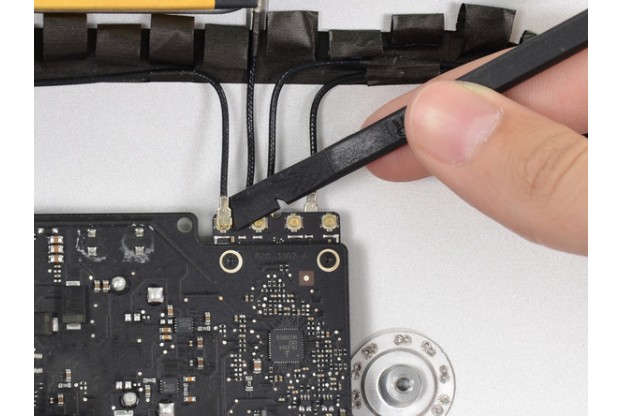

54
Плоской стороной спуджера отключаем антенны от платы AirPort / Bluetooth. При обратной сборке проще ориентироваться по фотографиям. Антенны платы AirPort / Bluetooth

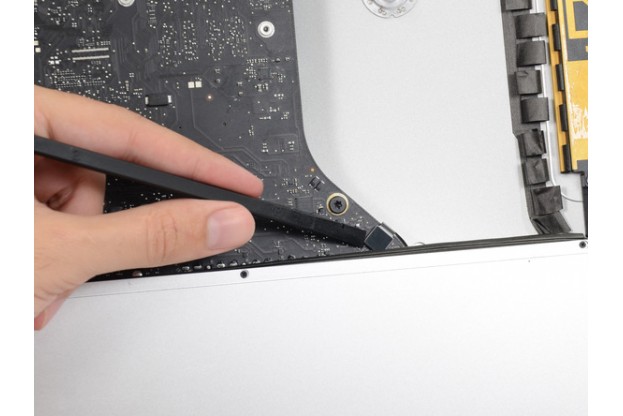

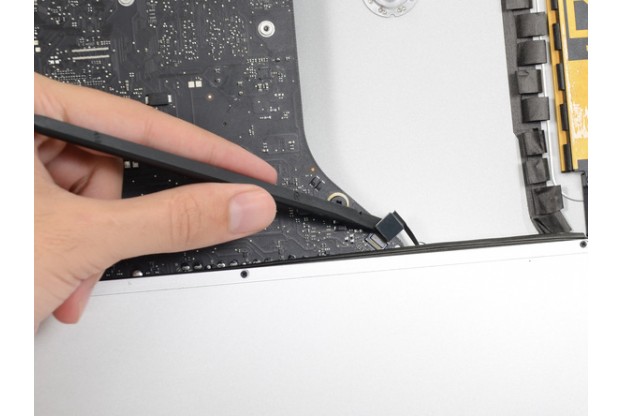

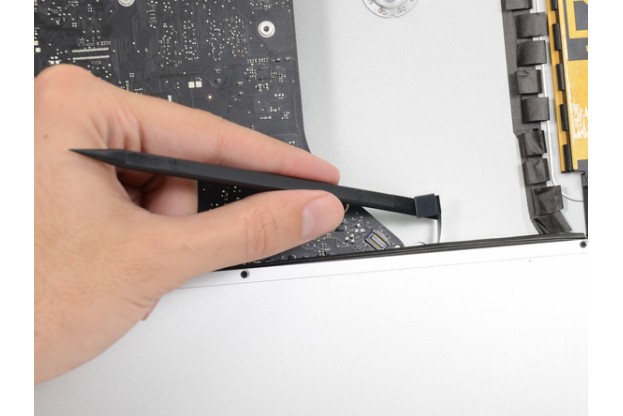

55
Плоским концом спуджера отключаем коннектор разъема наушников от материнской платы. Слегка отодвигаем его в сторону. Разъем наушников

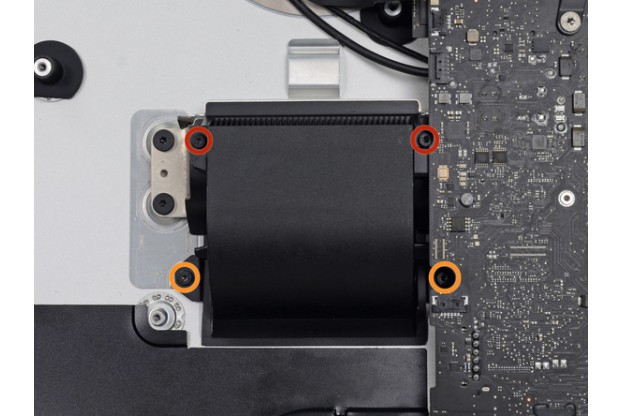

56
Выкручиваем четыре винта, удерживающие радиатор:Материнская плата
•Винт Torx T8 6.3 мм - 2 шт.
•Винт Torx T8 4.7 мм - 2 шт.

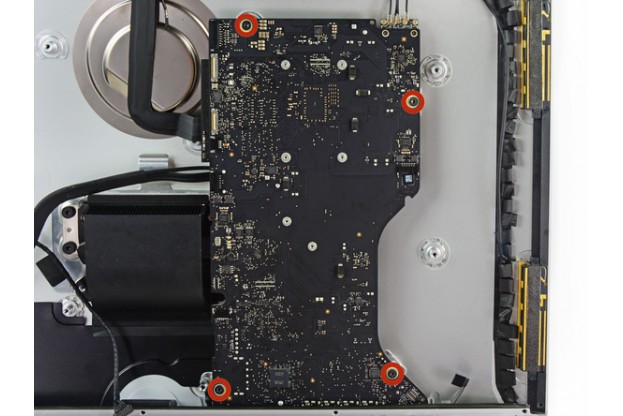

57
Выкручиваем четыре винта Torx T10 7.2 мм, крепящие материнскую плату к корпусу. Материнская плата

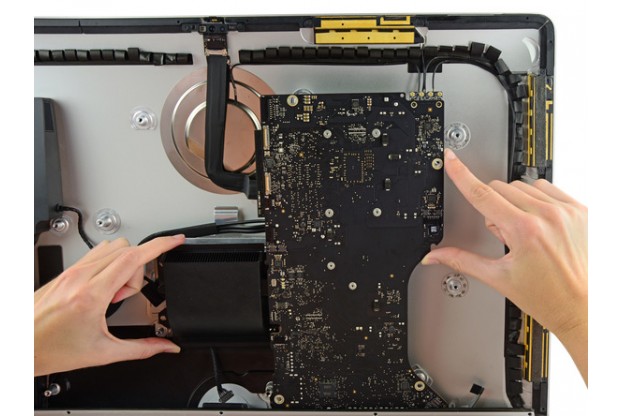

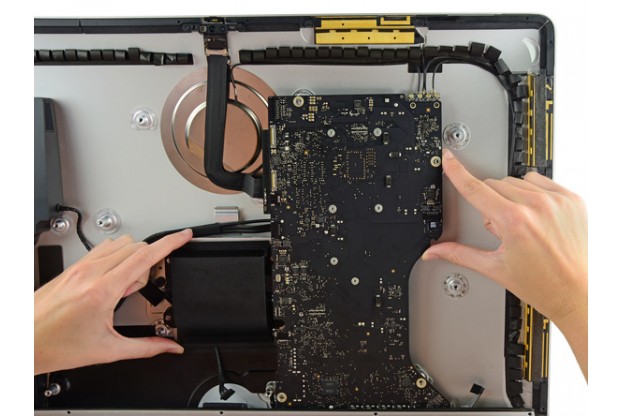

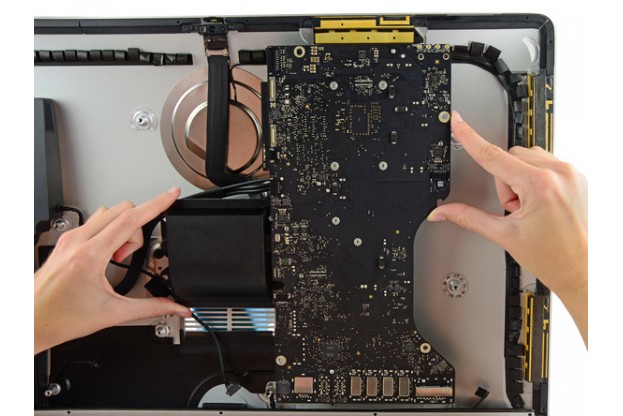

58
Слегка наклоняем на себя материнскую плату и извлекаем её. Обязательно проследите, чтобы материнская плата вышла свободно, не соприкасаясь с различными компонентами корпуса iMac, особенно в нижней части. Материнская плата

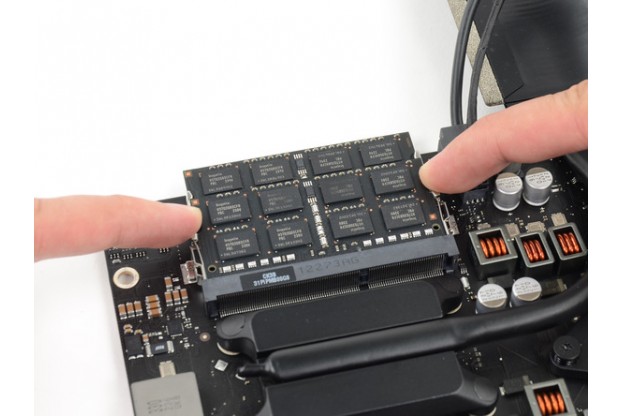

59

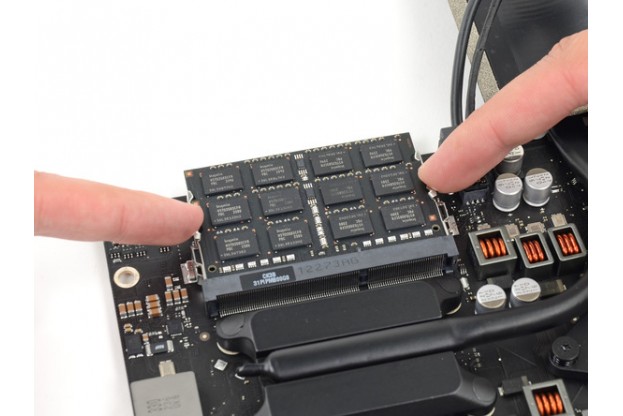

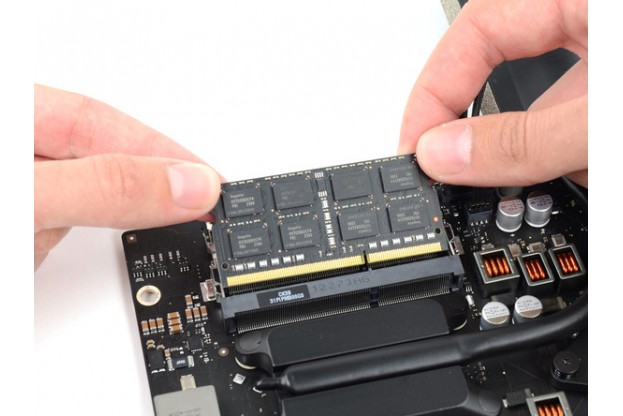

Надавливаем в стороны от оперативной памяти на два рычага, крепящих плашки. После этого планка оперативной памяти должна выдвинуться к Вам на встречу. Осторожно вытаскиваем её. Повторяем подобную процедуру для второй плашки, устанавливаем новые планки RAM и повторяем всю инструкцию в обратном порядке.
