Замена RAM/Оперативной памяти в iMac 21,5" Intel EMC 2544 Late 2012

iMac Intel 21.5" Late 2012

Model No: EMC 2544

Второе поколение моноблоков iMac имеет абсолютно новый корпус и дизайн. Разрешение экрана 1920x1080, более яркая LED-подсветка, соотношение сторон 16:9 остались прежними, новое антибликовое покрытие экрана полностью исключает блики.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Подготовка
1

Шаг 1 - Подготовка

Прежде чем начать любую работу с iMac: Отключаем его от сети и зажимаем кнопку включения в течение десяти секунд, чтобы разрядить конденсаторы блока питания. Перед разбором советуем надеть специальные антистатические перчатки.
2 - Шаг 2 - Прорезание двустороннего скотча
2 - Шаг 2 - Прорезание двустороннего скотча 2 - Шаг 2 - Прорезание двустороннего скотча 2 - Шаг 2 - Прорезание двустороннего скотча
2

Шаг 2 - Прорезание двустороннего скотча

Вставляем специальный нож, для вскрытия iMac’а. Погружаем его в щель между корпусом и экраном данный диск, и, двигаясь вверх, медленно отделяем экран от корпуса.
3 - Шаг 3 - Прорезание двустороннего скотча
3 - Шаг 3 - Прорезание двустороннего скотча 3 - Шаг 3 - Прорезание двустороннего скотча 3 - Шаг 3 - Прорезание двустороннего скотча
3

Шаг 3 - Прорезание двустороннего скотча

Пользуемся им как ножом для пиццы. При движении вверх диск будет вращаться, разрезая двусторонний скотч.
4 - Шаг 4 - Прорезание двустороннего скотча
4 - Шаг 4 - Прорезание двустороннего скотча 4 - Шаг 4 - Прорезание двустороннего скотча 4 - Шаг 4 - Прорезание двустороннего скотча
4

Шаг 4 - Прорезание двустороннего скотча

Прорезаем двусторонний скотч со всех сторон, кроме нижней.
5 - Шаг 5 - Снятие дисплея
5 - Шаг 5 - Снятие дисплея 5 - Шаг 5 - Снятие дисплея 5 - Шаг 5 - Снятие дисплея
5

Шаг 5 - Снятие дисплея

Присоединяем две присоски, и плавно тянем вверх, приподнимая дисплей. Не стоит торопиться, это может занять некоторое время. Как только экран слегка поднимется - отделяем скотч от дисплея спуджером.
6 - Шаг 6 - Отключение кабеля дисплея
6

Шаг 6 - Отключение кабеля дисплея

Придерживая дисплей одной рукой, отключаем кабель питания дисплея. Будьте внимательны, не поднимайте дисплей более чем на 15-20 сантиметров. В iMac’е до сих пор есть шлейфы, соединяющие дисплей и корпус.
7 - Шаг 7 - Отключение кабеля передачи данных
7 - Шаг 7 - Отключение кабеля передачи данных 7 - Шаг 7 - Отключение кабеля передачи данных
7

Шаг 7 - Отключение кабеля передачи данных

Отключаем кабель для передачи данных дисплея из его сокета на материнской плате. Для этого поднимаем скобу, фиксирующую коннектор шлейфа в разъеме на материнской плате, и затем поднимаем экран.

Аккуратно снимаем старый дисплей.
8 - Шаг 8 - Кабель динамика
8 - Шаг 8 - Кабель динамика 8 - Шаг 8 - Кабель динамика
8

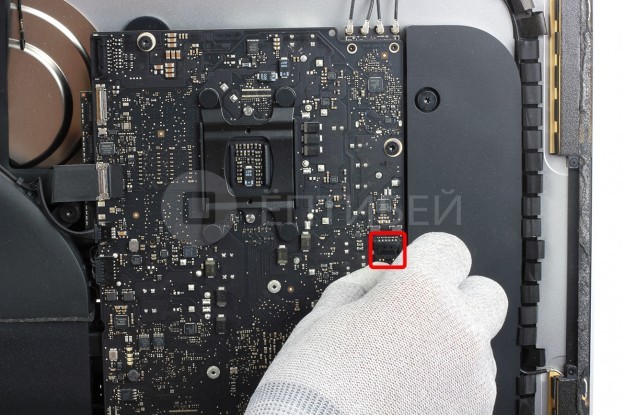

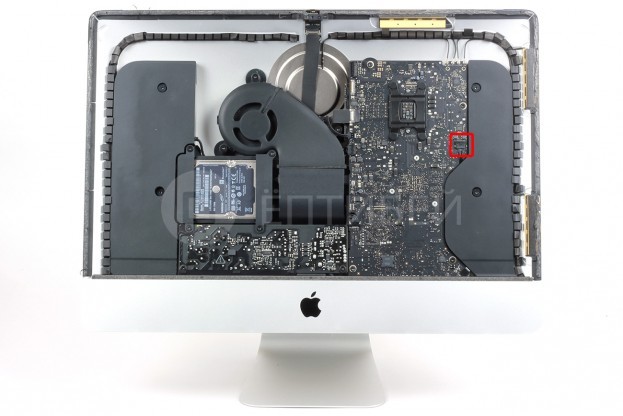

Шаг 8 - Кабель динамика

С небольшим усилием извлекаем кабель правого динамика.
9 - Шаг 9 - Правый динамик
9

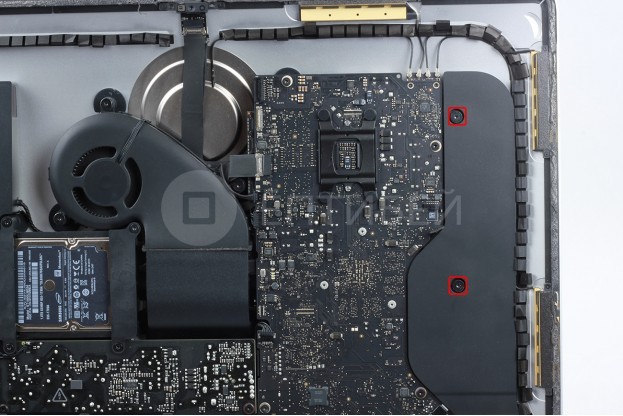

Шаг 9 - Правый динамик

Откручиваем

Винт 10 мм Torx10 - 2 шт.

Данные винты крепят правый динамик к корпусу моноблока.
10 - Шаг 10 - Правый динамик
10

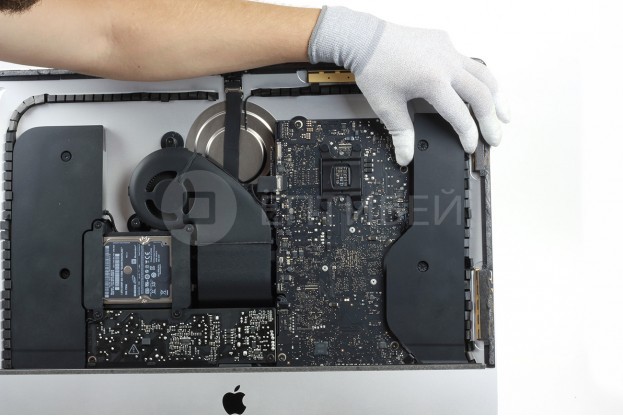

Шаг 10 - Правый динамик

Отделяем правый динамик от задней панели корпуса, приблизительно на 1.5 см, пока не увидим кабель антенны, идущий по его правой стороне.
11 - Шаг 11 - Кабель антенны
11 - Шаг 11 - Кабель антенны 11 - Шаг 11 - Кабель антенны
11

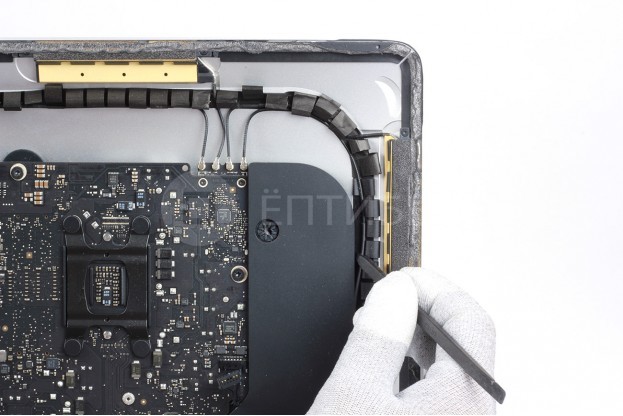

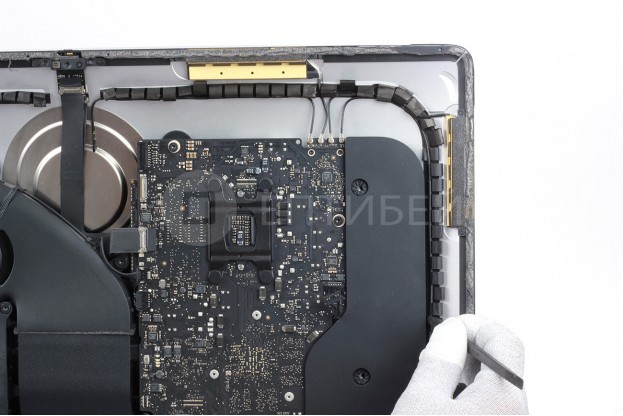

Шаг 11 - Кабель антенны

С помощью острого конца спуджера вынимаем из пазов кабель антенны, двигаясь сверху вниз.
12 - Шаг 12 - Правый динамик
12 - Шаг 12 - Правый динамик 12 - Шаг 12 - Правый динамик
12

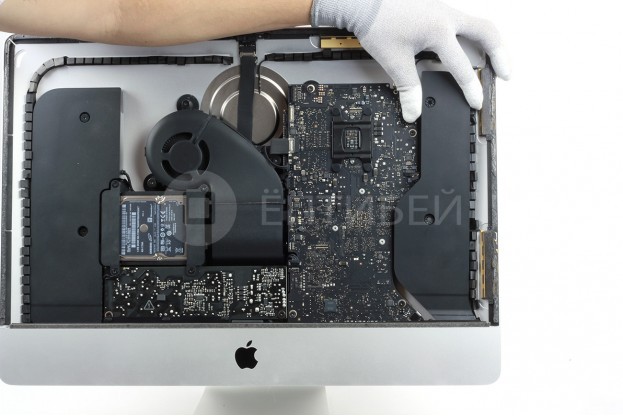

Шаг 12 - Правый динамик

Аккуратно вытаскиваем правый динамик на два сантиметра вверх, и затем наклонив, извлекаем его.
13 - Шаг 13 - Жесткий диск
13

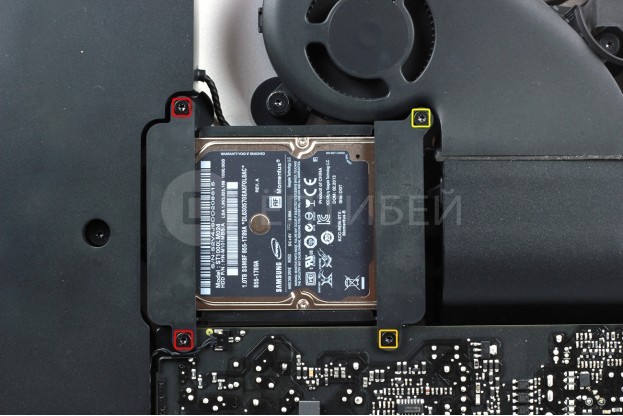

Шаг 13 - Жесткий диск

Откручиваем 4 винта, которые крепят удерживающие жесткий диск скобы:

Винт 21 мм Torx - 2 шт.
Винт 27 мм Torx - 1 шт.
Винт 9 мм Torx - 1 шт.


14 - Шаг 14 - Жесткий диск
14 - Шаг 14 - Жесткий диск 14 - Шаг 14 - Жесткий диск
14

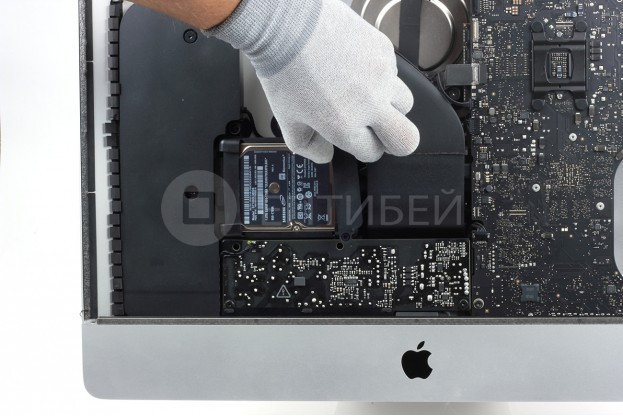

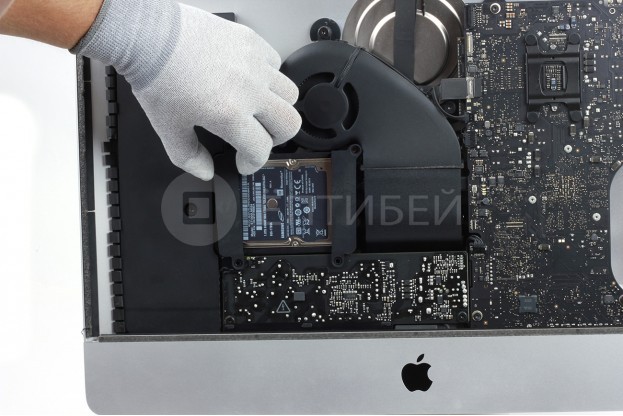

Шаг 14 - Жесткий диск

Снимаем правую и левую скобы, крепящие жесткий диск.
15 - Шаг 15 - Блок питания
15

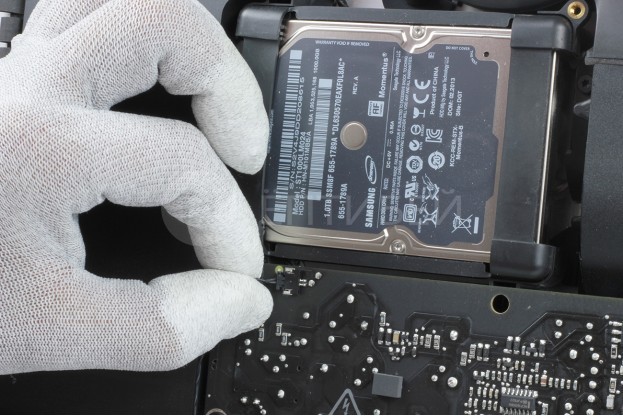

Шаг 15 - Блок питания

В данном шаге особенно рекомендуется наличие антистатических перчаток. Работа происходит вблизи с блоком питания, и при их отсутствии - есть вероятность, что накопившееся напряжение на конденсаторах ударит Вас.

С небольшим усилием извлекаем шлейф кнопки питания из разъема.
16 - Шаг 16 - Блок питания
16

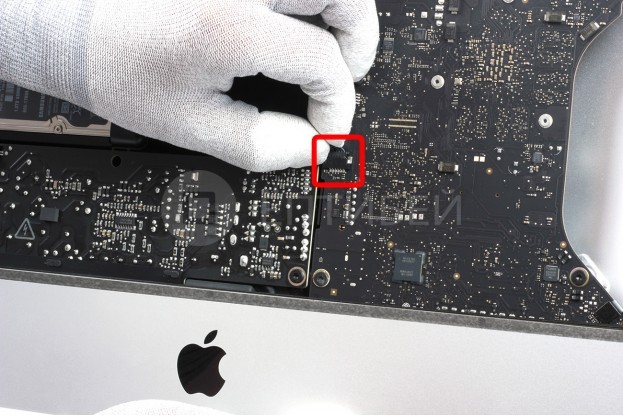

Шаг 16 - Блок питания

Легкими движениями вправо-влево отсоединяем шлейф контроля питания.
17 - Шаг 17 - Блок питания
17

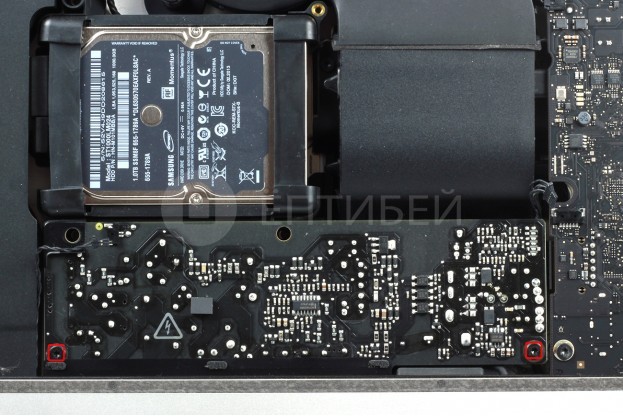

Шаг 17 - Блок питания

Выкручиваем

Винт 7.2 мм Torx10 - 2 шт.

Данные винты крепят плату блока питания.
18 - Шаг 18 - Блок питания
18

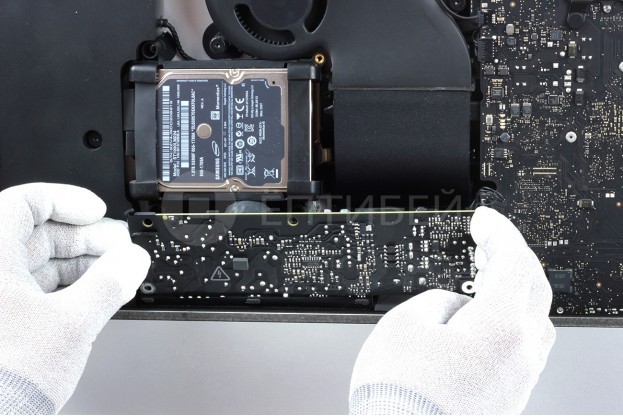

Шаг 18 - Блок питания

Наклоняем источник питания вперед. Плата имеет множество конденсаторов, поэтому не рекомендуется проделывать данную операцию голыми руками, так как имеется вероятность получить удар током.
19 - Шаг 19 - Блок питания
19

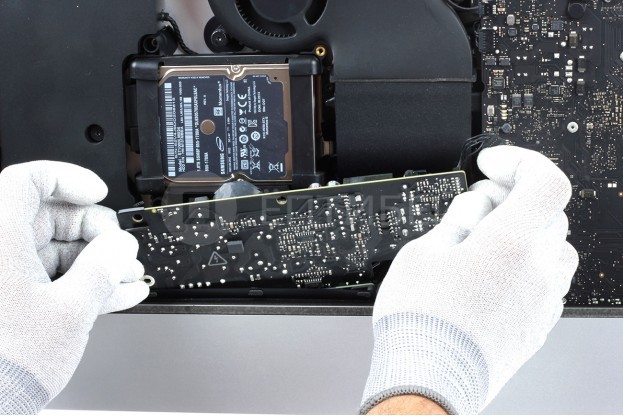

Шаг 19 - Блок питания

Приподнимаем, и слегка поворачиваем против часовой стрелки плату питания.
20 - Шаг 20 - Блок питания
20

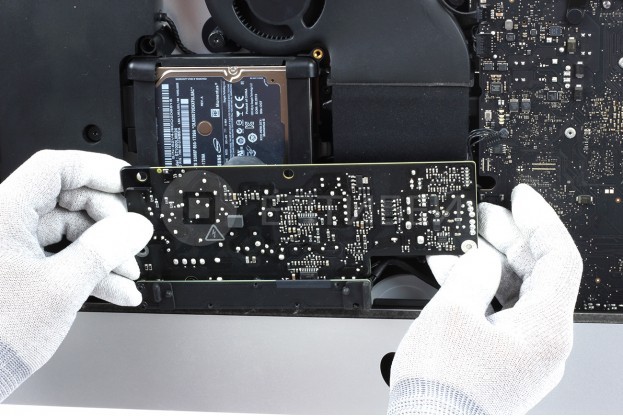

Шаг 20 - Блок питания

Немного смещаем вправо плату питания, и приподнимаем вверх на пару сантиметров. Будьте осторожны: полное извлечение платы будет немного дальше. На данный момент плата питания все еще соединена с материнской платой.
21 - Шаг 21 - Блок питания
21

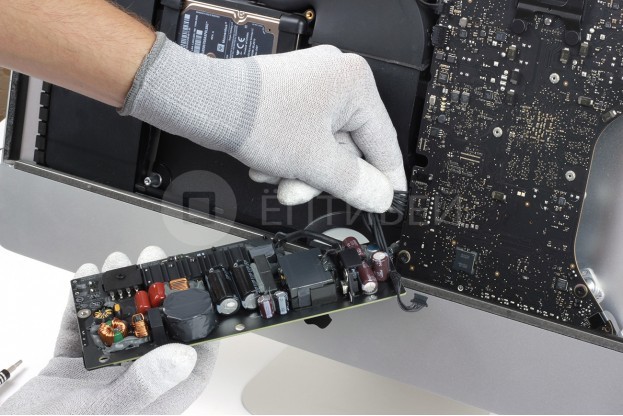

Шаг 21 - Блок питания

Держим плату исключительно за края - есть вероятность получить удар током. Отключаем шлейф легкими движениями в стороны.
22 - Шаг 22 - Блок питания
22

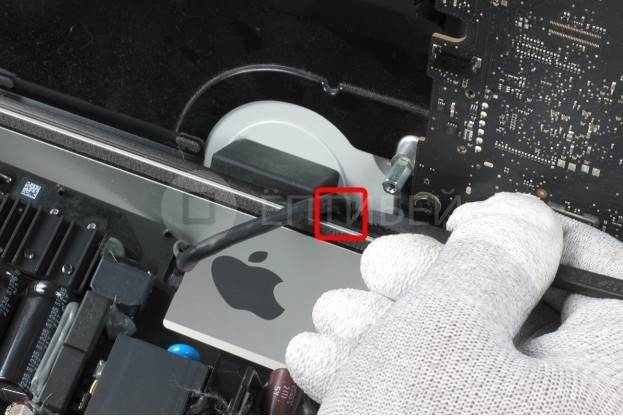

Шаг 22 - Блок питания

Отсоединяем шлейф питания от материнской платы, и вытаскиваем его.
23 - Шаг 23 - Шлейф кулера
23 - Шаг 23 - Шлейф кулера 23 - Шаг 23 - Шлейф кулера
23

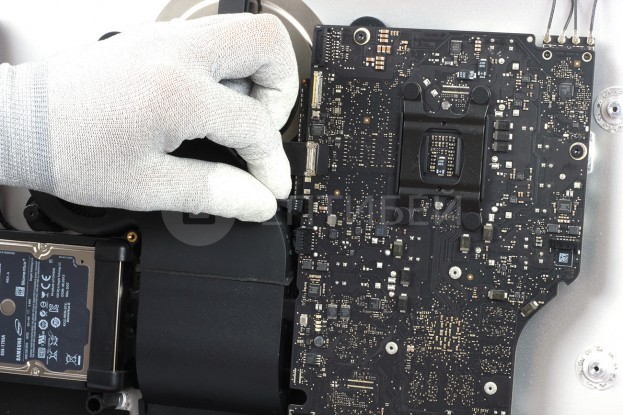

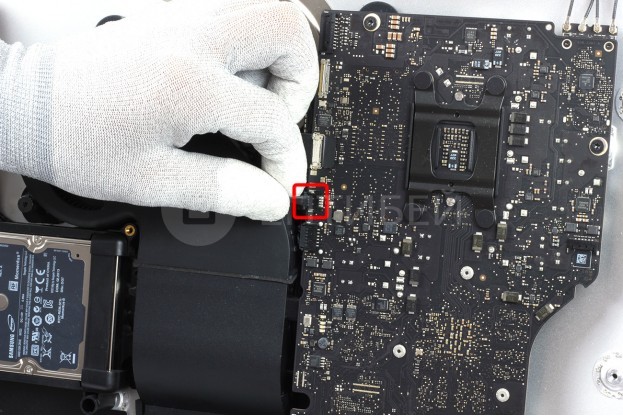

Шаг 23 - Шлейф кулера

Отсоединяем шлейф кулера от материнской платы.
24 - Шаг 24 - Кулер
24 - Шаг 24 - Кулер 24 - Шаг 24 - Кулер 24 - Шаг 24 - Кулер
24

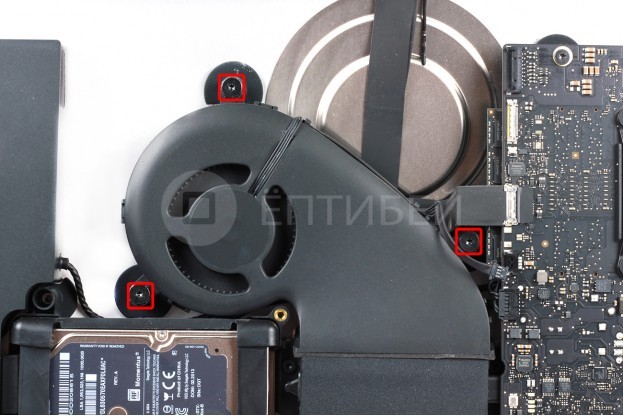

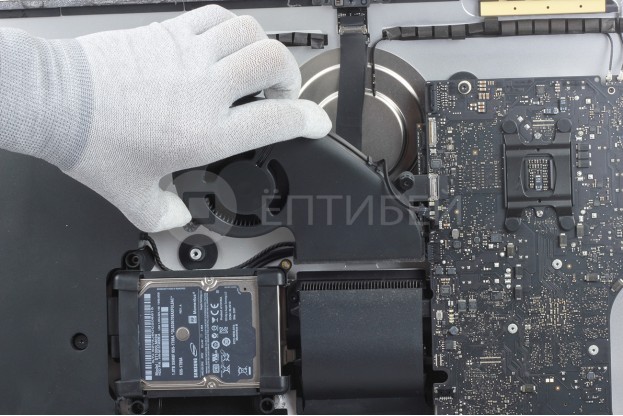

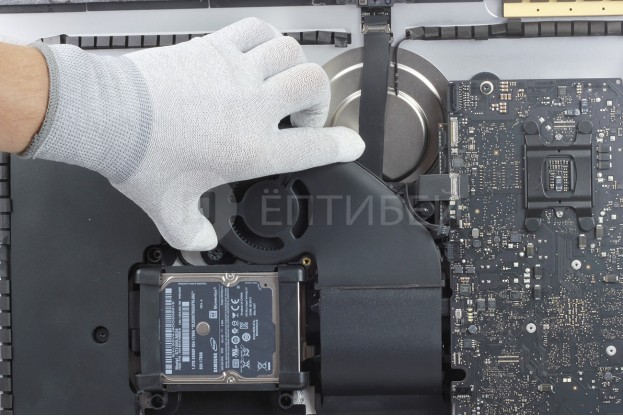

Шаг 24 - Кулер

Выкручиваем

Винт 12.3 мм Torx10 - 3 шт.

Данные винты крепят кулер к корпусу. Снимаем его.
25 - Шаг 25 - Жесткий диск
25 - Шаг 25 - Жесткий диск 25 - Шаг 25 - Жесткий диск
25

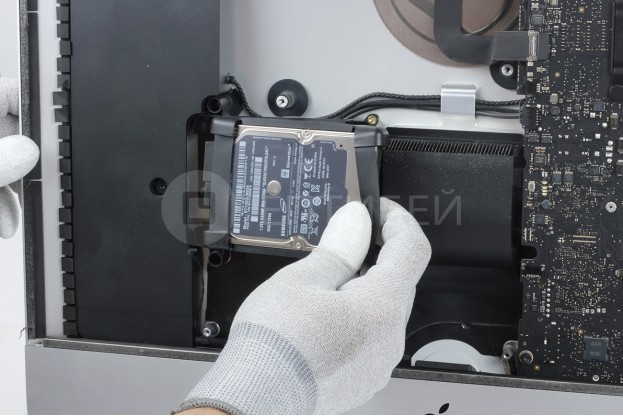

Шаг 25 - Жесткий диск

Приподнимаем жесткий диск.
26 - Шаг 26 - Жесткий диск
26 - Шаг 26 - Жесткий диск 26 - Шаг 26 - Жесткий диск 26 - Шаг 26 - Жесткий диск
26

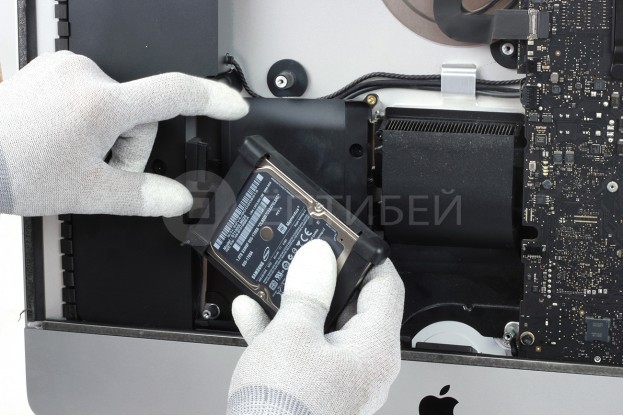

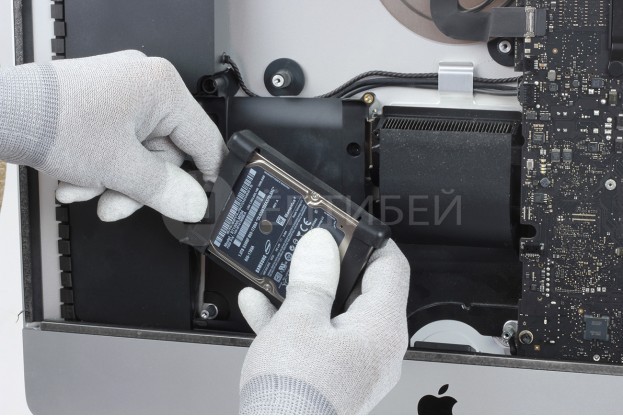

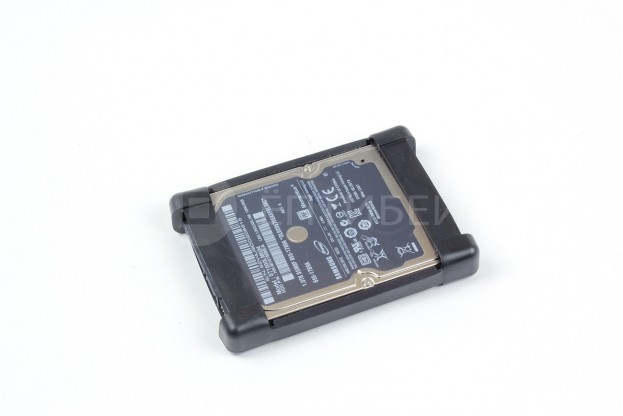

Шаг 26 - Жесткий диск

Отсоединяем кабель питания и кабель передачи данных жесткого диска. Снимаем жесткий диск.
27 - Шаг 27 - Отсек для жесткого диска
27

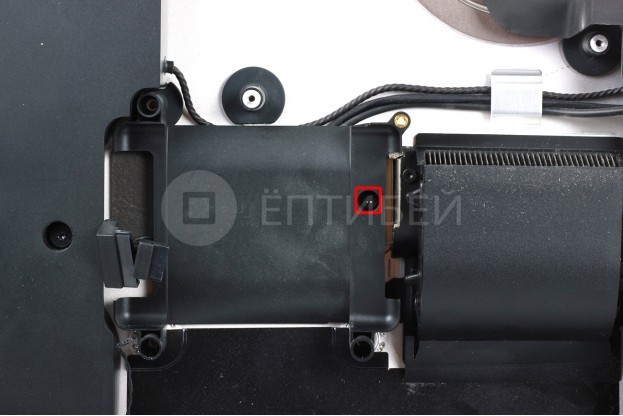

Шаг 27 - Отсек для жесткого диска

Выкручиваем

Винт 7.2 мм Torx10 - 1 шт.

Данный винт крепит отсек для жесткого диска.
28 - Шаг 28 - Отсек для жесткого диска
28

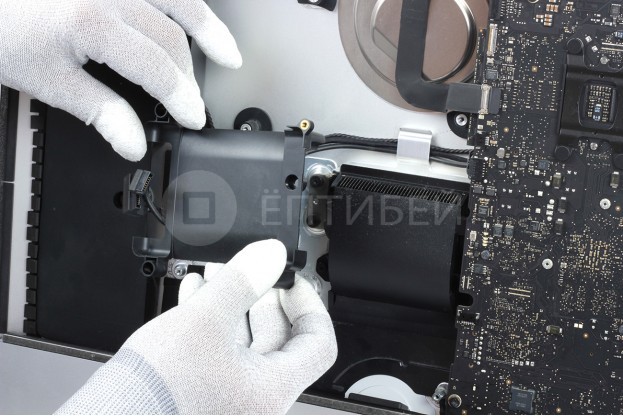

Шаг 28 - Отсек для жесткого диска

Вытаскиваем отсек для крепления жесткого диска.
29 - Шаг 29 - Шлейф левого днамика
29 - Шаг 29 - Шлейф левого днамика 29 - Шаг 29 - Шлейф левого днамика
29

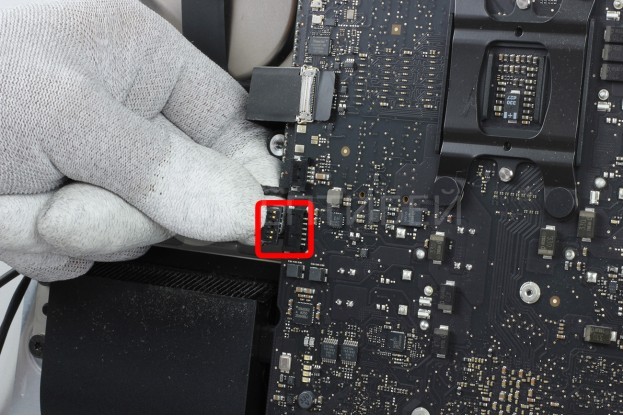

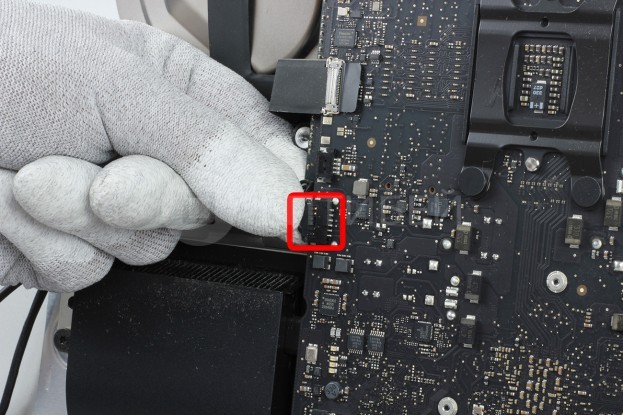

Шаг 29 - Шлейф левого днамика

Отключаем шлейф левого динамика.
30 - Шаг 30 - Кабель левого динамика
30 - Шаг 30 - Кабель левого динамика 30 - Шаг 30 - Кабель левого динамика 30 - Шаг 30 - Кабель левого динамика
30

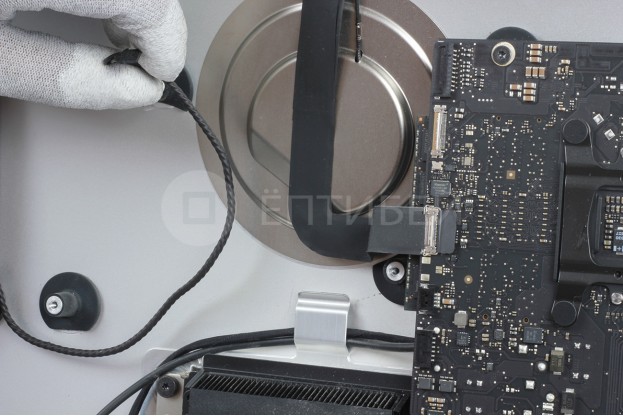

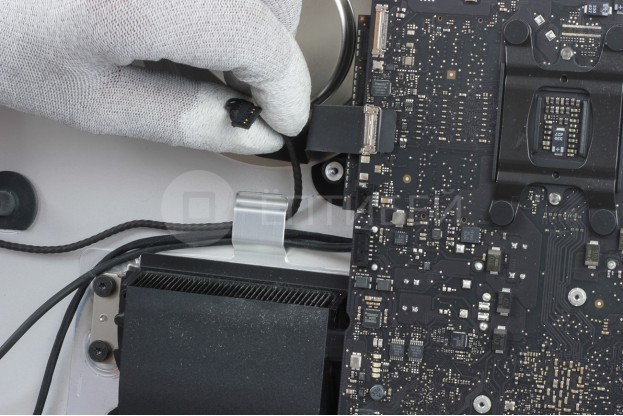

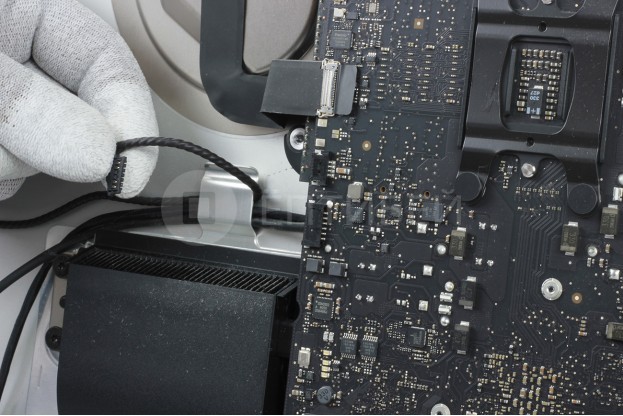

Шаг 30 - Кабель левого динамика

Вынимаем кабель левого динамика из фиксатора.
31 - Шаг 31 - Извлечение кабелей
31 - Шаг 31 - Извлечение кабелей 31 - Шаг 31 - Извлечение кабелей
31

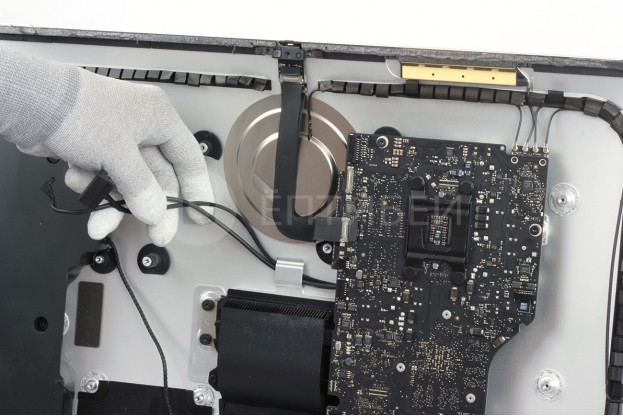

Шаг 31 - Извлечение кабелей

Извлекаем кабель передачи данных и кабель питания жесткого диска.
32 - Шаг 32 - Извлечение кабеля
32 - Шаг 32 - Извлечение кабеля 32 - Шаг 32 - Извлечение кабеля
32

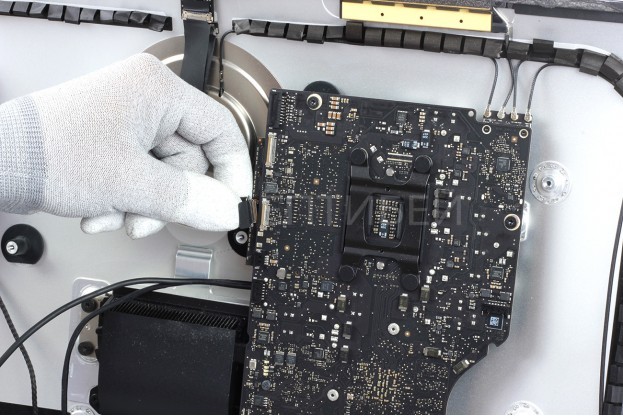

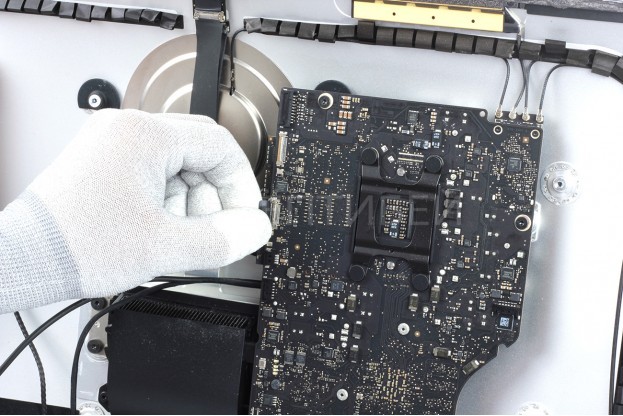

Шаг 32 - Извлечение кабеля

Приподнимаем металлическую скобу с небольшой ручкой и вынимаем кабель.
33 - Шаг 33 - Коннекторы Bluetooth/AirPort
33 - Шаг 33 - Коннекторы Bluetooth/AirPort 33 - Шаг 33 - Коннекторы Bluetooth/AirPort 33 - Шаг 33 - Коннекторы Bluetooth/AirPort 33 - Шаг 33 - Коннекторы Bluetooth/AirPort
33

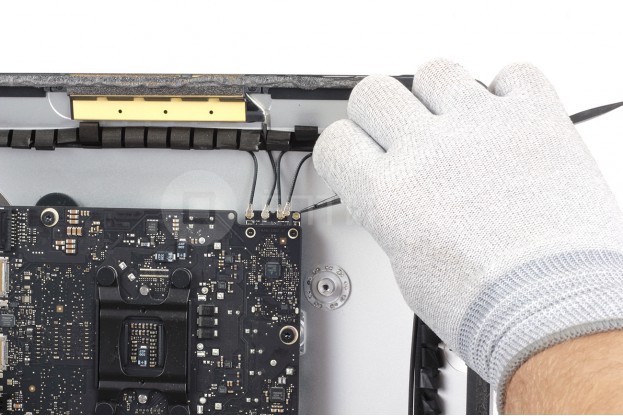

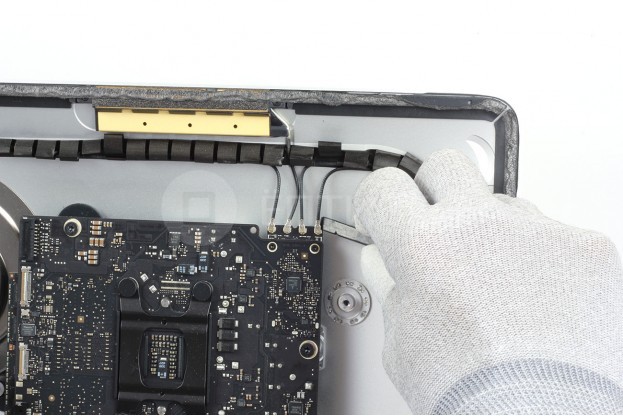

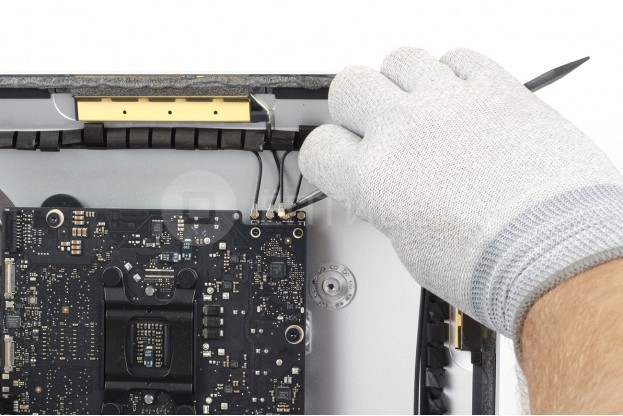

Шаг 33 - Коннекторы Bluetooth/AirPort

Отсоединяем все 4 коннектора антенн Bluetooth/AirPort. Запоминаем, в каком порядке были расположены данные коннекторы.
34 - Шаг 34 - Шлейф наушников
34

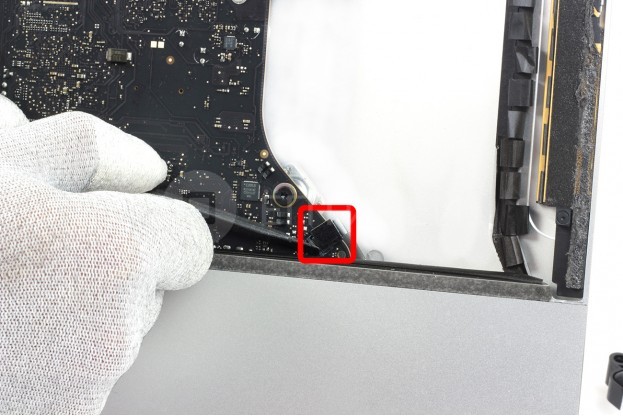

Шаг 34 - Шлейф наушников

Отсоединяем шлейф порта наушников из его сокета.
35 - Шаг 35 - Радиатор
35

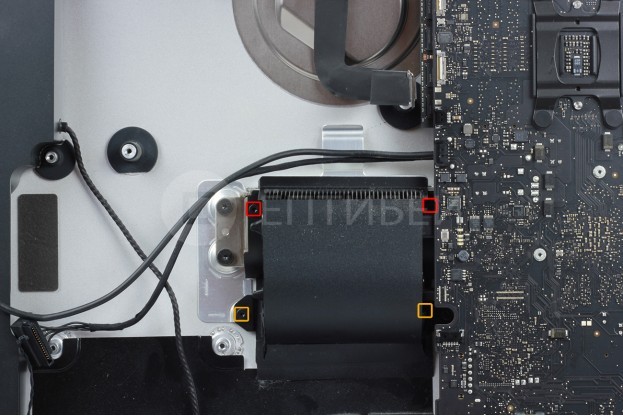

Шаг 35 - Радиатор

Выкручиваем четыре винта, которые крепят радиатор к корпусу моноблока.

Винт 6.3 мм Torx8 - 2 шт.
Винт 4.7 мм Torx8 - 2 шт.


36 - Шаг 36 - Материнская плата
36

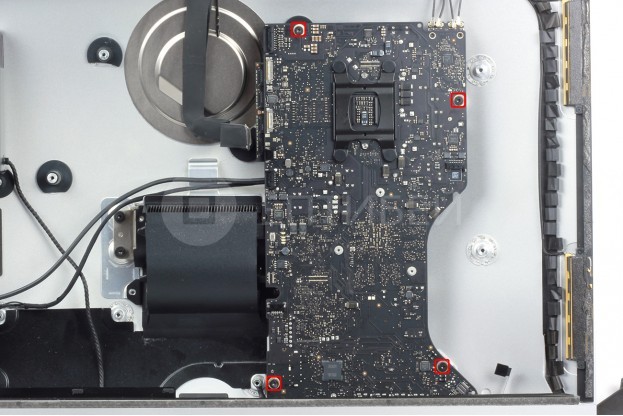

Шаг 36 - Материнская плата

Выкручиваем

Винт 7.2 мм Torx10 - 4 шт.

Данные винты крепят материнскую плату к корпусу моноблока.
37 - Шаг 37 - Материнская плата
37 - Шаг 37 - Материнская плата 37 - Шаг 37 - Материнская плата 37 - Шаг 37 - Материнская плата
37

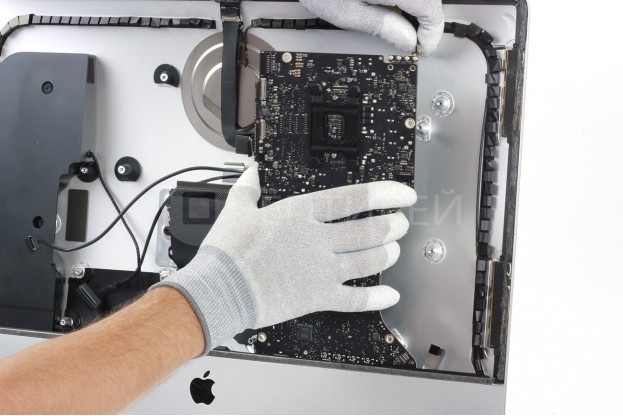

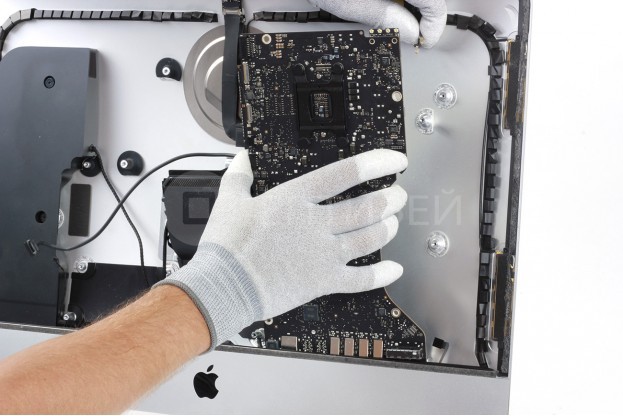

Шаг 37 - Материнская плата

Очень осторожно извлекаем материнскую плату. Будьте внимательны, чтобы какие-либо провода не мешали извлечению материнской платы.
38 - Шаг 38 - Материнская плата
38

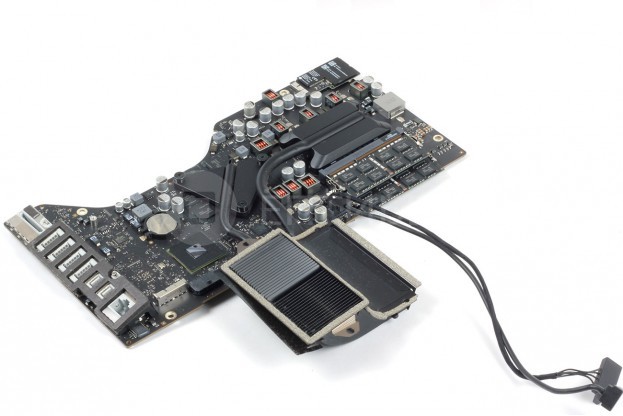

Шаг 38 - Материнская плата

Вытаскиваем материнскую плату.
39 - Шаг 39 - RAM/Оперативная память
39 - Шаг 39 - RAM/Оперативная память 39 - Шаг 39 - RAM/Оперативная память 39 - Шаг 39 - RAM/Оперативная память
39

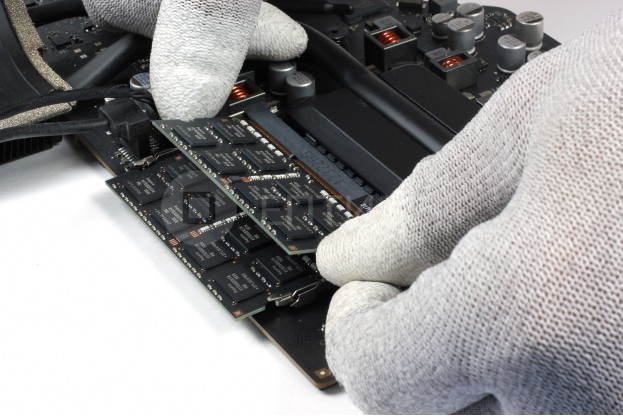

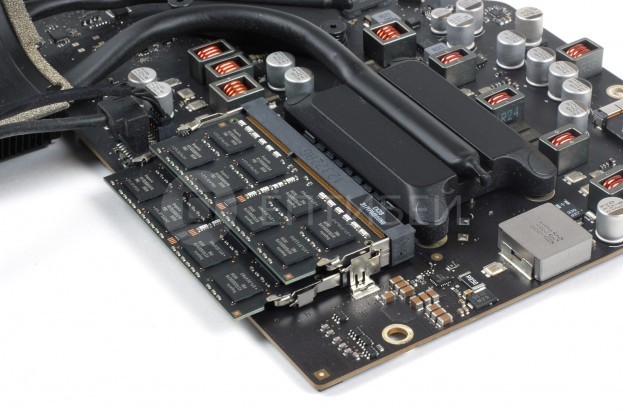

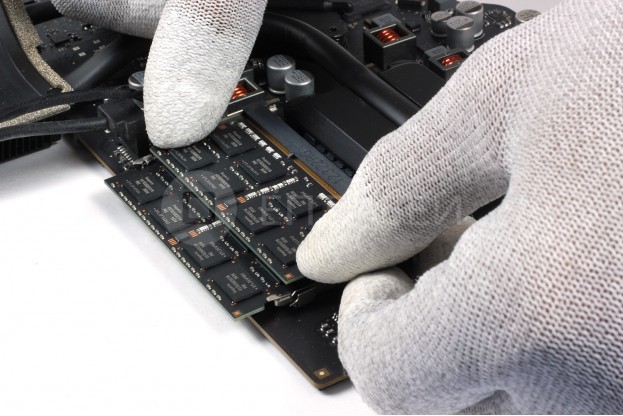

Шаг 39 - RAM/Оперативная память

Для замены RAM/Оперативной памяти необходимо аккуратно раздвинуть крепежи планок оперативной памяти.
40 - Шаг 40 - RAM/Оперативная память
40 - Шаг 40 - RAM/Оперативная память 40 - Шаг 40 - RAM/Оперативная память 40 - Шаг 40 - RAM/Оперативная память
40

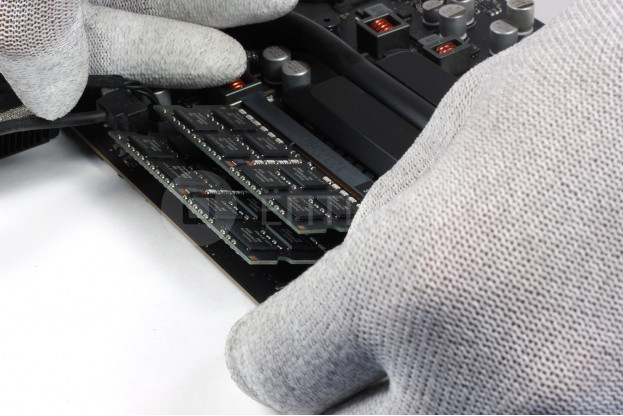

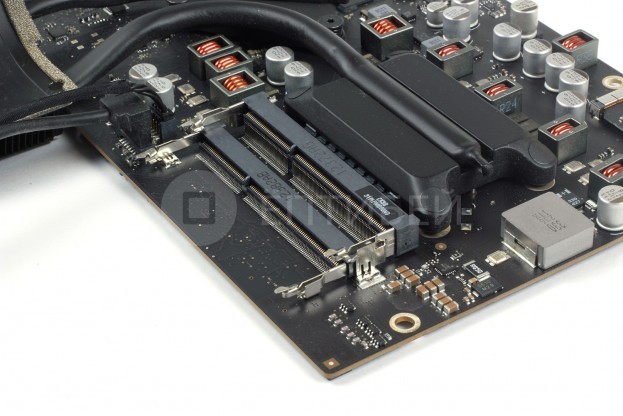

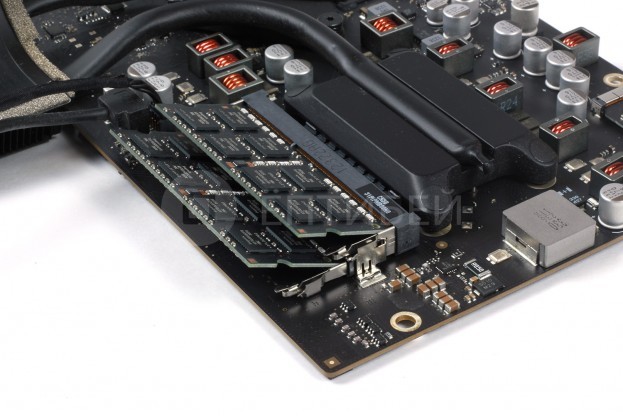

Шаг 40 - RAM/Оперативная память

Планка оперативной памяти сама поднимется к вам, после ее освобождения из крепежей. Вытаскиваем ее, проделываем подобную операцию со второй планкой, и заменяем на новые модули памяти.
41 - Шаг 41 - Двусторонний скотч
41 - Шаг 41 - Двусторонний скотч 41 - Шаг 41 - Двусторонний скотч 41 - Шаг 41 - Двусторонний скотч 41 - Шаг 41 - Двусторонний скотч
41

Шаг 41 - Двусторонний скотч

Снимаем старый двусторонний скотч, который скреплял модуль дисплея и корпус моноблока.
42 - Шаг 42 - Установка дисплея
42

Шаг 42 - Установка дисплея

После удаления старого двустороннего скотча, необходимо обезжирить поверхность, куда будем наносить новый скотч, как на корпусе моноблока, так и на корпусе дисплейного модуля. Мы советуем использовать растворитель 646. Необходимо наклеить новый двусторонний скотч на корпус, и повторить все шаги в обратном порядке, не забыв подключить два кабеля к дисплею.
