Замена блока питания в iMac 21,5" Intel EMC 2544 Late 2012

iMac Intel 21.5" Late 2012

Model No: EMC 2544

Второе поколение моноблоков iMac имеет абсолютно новый корпус и дизайн. Разрешение экрана 1920x1080, более яркая LED-подсветка, соотношение сторон 16:9 остались прежними, новое антибликовое покрытие экрана полностью исключает блики.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Подготовка
1

Шаг 1 - Подготовка

Прежде чем начать любую работу с iMac: Отключаем его от сети и зажимаем кнопку включения в течение десяти секунд, чтобы разрядить конденсаторы блока питания. Перед разбором советуем надеть специальные антистатические перчатки.
2 - Шаг 2 - Прорезание двустороннего скотча
2 - Шаг 2 - Прорезание двустороннего скотча 2 - Шаг 2 - Прорезание двустороннего скотча 2 - Шаг 2 - Прорезание двустороннего скотча
2

Шаг 2 - Прорезание двустороннего скотча

Вставляем специальный нож, для вскрытия iMac’а. Погружаем его в щель между корпусом и экраном данный диск, и, двигаясь вверх, медленно отделяем экран от корпуса.
3 - Шаг 3 - Прорезание двустороннего скотча
3 - Шаг 3 - Прорезание двустороннего скотча 3 - Шаг 3 - Прорезание двустороннего скотча 3 - Шаг 3 - Прорезание двустороннего скотча
3

Шаг 3 - Прорезание двустороннего скотча

Пользуемся им как ножом для пиццы. При движении вверх диск будет вращаться, разрезая двусторонний скотч.
4 - Шаг 4 - Прорезание двустороннего скотча
4 - Шаг 4 - Прорезание двустороннего скотча 4 - Шаг 4 - Прорезание двустороннего скотча 4 - Шаг 4 - Прорезание двустороннего скотча
4

Шаг 4 - Прорезание двустороннего скотча

Прорезаем двусторонний скотч со всех сторон, кроме нижней.
5 - Шаг 5 - Снятие дисплея
5 - Шаг 5 - Снятие дисплея 5 - Шаг 5 - Снятие дисплея 5 - Шаг 5 - Снятие дисплея
5

Шаг 5 - Снятие дисплея

Присоединяем две присоски, и плавно тянем вверх, приподнимая дисплей. Не стоит торопиться, это может занять некоторое время. Как только экран слегка поднимется - отделяем скотч от дисплея спуджером.
6 - Шаг 6 - Отключение кабеля дисплея
6

Шаг 6 - Отключение кабеля дисплея

Придерживая дисплей одной рукой, отключаем кабель питания дисплея. Будьте внимательны, не поднимайте дисплей более чем на 15-20 сантиметров. В iMac’е до сих пор есть шлейфы, соединяющие дисплей и корпус.
7 - Шаг 7 - Отключение кабеля передачи данных
7 - Шаг 7 - Отключение кабеля передачи данных 7 - Шаг 7 - Отключение кабеля передачи данных
7

Шаг 7 - Отключение кабеля передачи данных

Отключаем кабель для передачи данных дисплея из его сокета на материнской плате. Для этого поднимаем скобу, фиксирующую коннектор шлейфа в разъеме на материнской плате, и затем поднимаем экран.

Аккуратно снимаем старый дисплей.
8 - Шаг 8 - Кабель динамика
8 - Шаг 8 - Кабель динамика 8 - Шаг 8 - Кабель динамика
8

Шаг 8 - Кабель динамика

С небольшим усилием извлекаем кабель правого динамика.
9 - Шаг 9 - Правый динамик
9

Шаг 9 - Правый динамик

Откручиваем

Винт 10 мм Torx10 - 2 шт.

Данные винты крепят правый динамик к корпусу моноблока.
10 - Шаг 10 - Правый динамик
10

Шаг 10 - Правый динамик

Отделяем правый динамик от задней панели корпуса, приблизительно на 1.5 см, пока не увидим кабель антенны, идущий по его правой стороне.
11 - Шаг 11 - Кабель антенны
11 - Шаг 11 - Кабель антенны 11 - Шаг 11 - Кабель антенны
11

Шаг 11 - Кабель антенны

С помощью острого конца спуджера вынимаем из пазов кабель антенны, двигаясь сверху вниз.
12 - Шаг 12 - Правый динамик
12 - Шаг 12 - Правый динамик 12 - Шаг 12 - Правый динамик
12

Шаг 12 - Правый динамик

Аккуратно вытаскиваем правый динамик на два сантиметра вверх, и затем наклонив, извлекаем его.
13 - Шаг 13 - Жесткий диск
13

Шаг 13 - Жесткий диск

Откручиваем 4 винта, которые крепят удерживающие жесткий диск скобы:

Винт 21 мм Torx - 2 шт.
Винт 27 мм Torx - 1 шт.
Винт 9 мм Torx - 1 шт.


14 - Шаг 14 - Жесткий диск
14 - Шаг 14 - Жесткий диск 14 - Шаг 14 - Жесткий диск
14

Шаг 14 - Жесткий диск

Снимаем правую и левую скобы, крепящие жесткий диск.
15 - Шаг 15 - Блок питания
15

Шаг 15 - Блок питания

В данном шаге особенно рекомендуется наличие антистатических перчаток. Работа происходит вблизи с блоком питания, и при их отсутствии - есть вероятность, что накопившееся напряжение на конденсаторах ударит Вас.

С небольшим усилием извлекаем шлейф кнопки питания из разъема.
16 - Шаг 16 - Блок питания
16

Шаг 16 - Блок питания

Легкими движениями вправо-влево отсоединяем шлейф контроля питания.
17 - Шаг 17 - Блок питания
17

Шаг 17 - Блок питания

Выкручиваем

Винт 7.2 мм Torx10 - 2 шт.

Данные винты крепят плату блока питания.
18 - Шаг 18 - Блок питания
18

Шаг 18 - Блок питания

Наклоняем источник питания вперед. Плата имеет множество конденсаторов, поэтому не рекомендуется проделывать данную операцию голыми руками, так как имеется вероятность получить удар током.
19 - Шаг 19 - Блок питания
19

Шаг 19 - Блок питания

Приподнимаем, и слегка поворачиваем против часовой стрелки плату питания.
20 - Шаг 20 - Блок питания
20

Шаг 20 - Блок питания

Немного смещаем вправо плату питания, и приподнимаем вверх на пару сантиметров. Будьте осторожны: полное извлечение платы будет немного дальше. На данный момент плата питания все еще соединена с материнской платой.
21 - Шаг 21 - Блок питания
21

Шаг 21 - Блок питания

Держим плату исключительно за края - есть вероятность получить удар током. Отключаем шлейф легкими движениями в стороны.
22 - Шаг 22 - Блок питания
22

Шаг 22 - Блок питания

Отсоединяем шлейф питания от материнской платы, и вытаскиваем его.

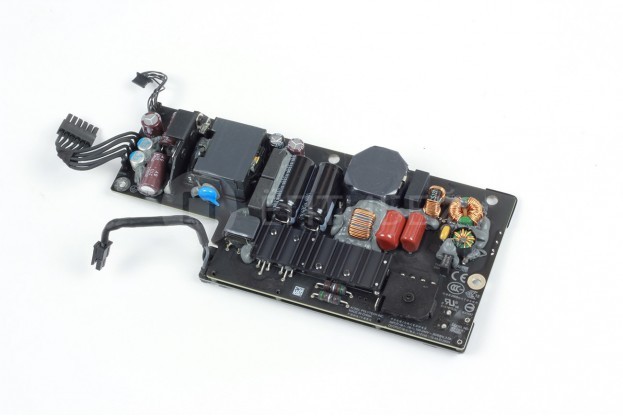

23 - Шаг 23 - Блок питания
23

Шаг 23 - Блок питания

Извлекаем блок питания, и заменяем его на новый.
24 - Шаг 24 - Двусторонний скотч
24 - Шаг 24 - Двусторонний скотч 24 - Шаг 24 - Двусторонний скотч 24 - Шаг 24 - Двусторонний скотч 24 - Шаг 24 - Двусторонний скотч
24

Шаг 24 - Двусторонний скотч

Снимаем старый двусторонний скотч, который скреплял модуль дисплея и корпус моноблока.
25 - Шаг 25 - Установка дисплея
25

Шаг 25 - Установка дисплея

После удаления старого двустороннего скотча, необходимо обезжирить поверхность, куда будем наносить новый скотч, как на корпусе моноблока, так и на корпусе дисплейного модуля. Мы советуем использовать растворитель 646. Необходимо наклеить новый двусторонний скотч на корпус, и повторить все шаги в обратном порядке, не забыв подключить два кабеля к дисплею.
