iMac Intel 21.5" Late 2012
Model No: EMC 2544
Второе поколение моноблоков iMac имеет абсолютно новый корпус и дизайн. Разрешение экрана 1920x1080, более яркая LED-подсветка, соотношение сторон 16:9 остались прежними, новое антибликовое покрытие экрана полностью исключает блики.
Пошаговая инструкция
1
Прежде чем начать любую работу с iMac: Отключаем его от сети и зажимаем кнопку включения в течение десяти секунд, чтобы разрядить конденсаторы блока питания. Перед разбором советуем надеть специальные антистатические перчатки. Шаг 1 - Подготовка
2
Вставляем специальный нож, для вскрытия iMac’а. Погружаем его в щель между корпусом и экраном данный диск, и, двигаясь вверх, медленно отделяем экран от корпуса. Шаг 2 - Прорезание двустороннего скотча
3
Пользуемся им как ножом для пиццы. При движении вверх диск будет вращаться, разрезая двусторонний скотч. Шаг 3 - Прорезание двустороннего скотча
4
Прорезаем двусторонний скотч со всех сторон, кроме нижней. Шаг 4 - Прорезание двустороннего скотча
5
Присоединяем две присоски, и плавно тянем вверх, приподнимая дисплей. Не стоит торопиться, это может занять некоторое время. Как только экран слегка поднимется - отделяем скотч от дисплея спуджером. Шаг 5 - Снятие дисплея
6
Придерживая дисплей одной рукой, отключаем кабель питания дисплея. Будьте внимательны, не поднимайте дисплей более чем на 15-20 сантиметров. В iMac’е до сих пор есть шлейфы, соединяющие дисплей и корпус. Шаг 6 - Отключение кабеля дисплея
7
Отключаем кабель для передачи данных дисплея из его сокета на материнской плате. Для этого поднимаем скобу, фиксирующую коннектор шлейфа в разъеме на материнской плате, и затем поднимаем экран.
Аккуратно снимаем старый дисплей. Шаг 7 - Отключение кабеля передачи данных
8
С небольшим усилием извлекаем кабель правого динамика. Шаг 8 - Кабель динамика
9
Откручиваем
Шаг 9 - Правый динамик
•Винт 10 мм Torx10 - 2 шт.
Данные винты крепят правый динамик к корпусу моноблока.
10
Отделяем правый динамик от задней панели корпуса, приблизительно на 1.5 см, пока не увидим кабель антенны, идущий по его правой стороне. Шаг 10 - Правый динамик
11
С помощью острого конца спуджера вынимаем из пазов кабель антенны, двигаясь сверху вниз. Шаг 11 - Кабель антенны
12
Аккуратно вытаскиваем правый динамик на два сантиметра вверх, и затем наклонив, извлекаем его. Шаг 12 - Правый динамик
13
Откручиваем 4 винта, которые крепят удерживающие жесткий диск скобы:
Шаг 13 - Жесткий диск
•Винт 21 мм Torx - 2 шт.
•Винт 27 мм Torx - 1 шт.
•Винт 9 мм Torx - 1 шт.
14
Снимаем правую и левую скобы, крепящие жесткий диск. Шаг 14 - Жесткий диск
15
В данном шаге особенно рекомендуется наличие антистатических перчаток. Работа происходит вблизи с блоком питания, и при их отсутствии - есть вероятность, что накопившееся напряжение на конденсаторах ударит Вас.
С небольшим усилием извлекаем шлейф кнопки питания из разъема. Шаг 15 - Блок питания
16
Легкими движениями вправо-влево отсоединяем шлейф контроля питания. Шаг 16 - Блок питания
17
Выкручиваем Шаг 17 - Блок питания
•Винт 7.2 мм Torx10 - 2 шт.
Данные винты крепят плату блока питания.
18
Наклоняем источник питания вперед. Плата имеет множество конденсаторов, поэтому не рекомендуется проделывать данную операцию голыми руками, так как имеется вероятность получить удар током. Шаг 18 - Блок питания
19
Приподнимаем, и слегка поворачиваем против часовой стрелки плату питания. Шаг 19 - Блок питания
20
Немного смещаем вправо плату питания, и приподнимаем вверх на пару сантиметров. Будьте осторожны: полное извлечение платы будет немного дальше. На данный момент плата питания все еще соединена с материнской платой. Шаг 20 - Блок питания
21
Держим плату исключительно за края - есть вероятность получить удар током. Отключаем шлейф легкими движениями в стороны. Шаг 21 - Блок питания
22
Отсоединяем шлейф питания от материнской платы, и вытаскиваем его. Шаг 22 - Блок питания
23
Отсоединяем шлейф кулера от материнской платы. Шаг 23 - Шлейф кулера
24
Выкручиваем
Шаг 24 - Кулер
•Винт 12.3 мм Torx10 - 3 шт.
Данные винты крепят кулер к корпусу. Снимаем его.
25
Приподнимаем жесткий диск. Шаг 25 - Жесткий диск
26
Отсоединяем кабель питания и кабель передачи данных жесткого диска. Снимаем жесткий диск. Шаг 26 - Жесткий диск
27
Выкручиваем Шаг 27 - Отсек для жесткого диска
•Винт 7.2 мм Torx10 - 1 шт.
Данный винт крепит отсек для жесткого диска.
28
Вытаскиваем отсек для крепления жесткого диска. Шаг 28 - Отсек для жесткого диска
29
Отключаем шлейф левого динамика. Шаг 29 - Шлейф левого днамика
30
Вынимаем кабель левого динамика из фиксатора. Шаг 30 - Кабель левого динамика
31
Извлекаем кабель передачи данных и кабель питания жесткого диска. Шаг 31 - Извлечение кабелей
32
Приподнимаем металлическую скобу с небольшой ручкой и вынимаем кабель. Шаг 32 - Извлечение кабеля
33
Отсоединяем все 4 коннектора антенн Bluetooth/AirPort. Запоминаем, в каком порядке были расположены данные коннекторы. Шаг 33 - Коннекторы Bluetooth/AirPort
34
Отсоединяем шлейф порта наушников из его сокета. Шаг 34 - Шлейф наушников
35
Выкручиваем четыре винта, которые крепят радиатор к корпусу моноблока.
Шаг 35 - Радиатор
•Винт 6.3 мм Torx8 - 2 шт.
•Винт 4.7 мм Torx8 - 2 шт.
36
Выкручиваем
Шаг 36 - Материнская плата
•Винт 7.2 мм Torx10 - 4 шт.
Данные винты крепят материнскую плату к корпусу моноблока.
37
Очень осторожно извлекаем материнскую плату. Будьте внимательны, чтобы какие-либо провода не мешали извлечению материнской платы. Шаг 37 - Материнская плата
38
Вытаскиваем материнскую плату. Шаг 38 - Материнская плата
39

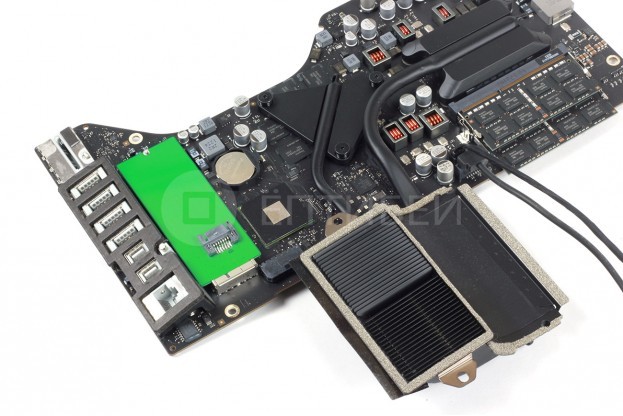

Подключаем в разъем для SSD-Retina специальный переходник для подключения твердотельного накопителя с интерфейсом SATA. Шаг 39 - Переходник
40
Подключаем к переходнику Г-образный SATA кабель передачи данных. Шаг 40 - Кабель передачи данных
41

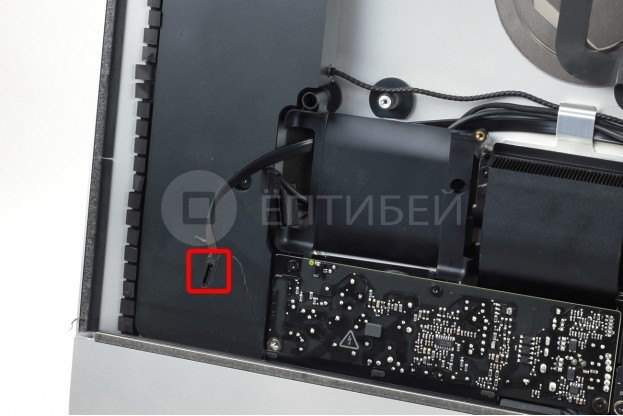

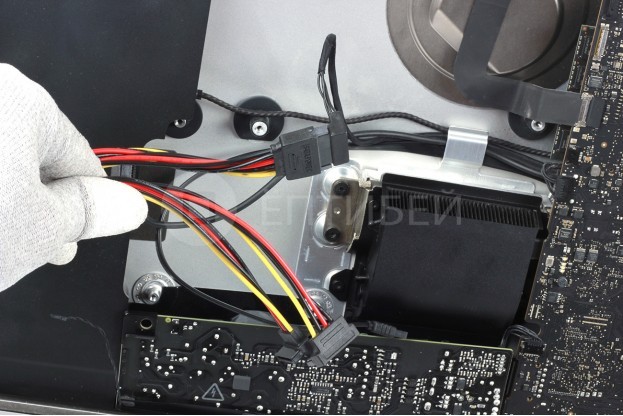

К кабелю питания штатного диска подключаем разветвитель питания. Шаг 41 - Разветвитель питания
42

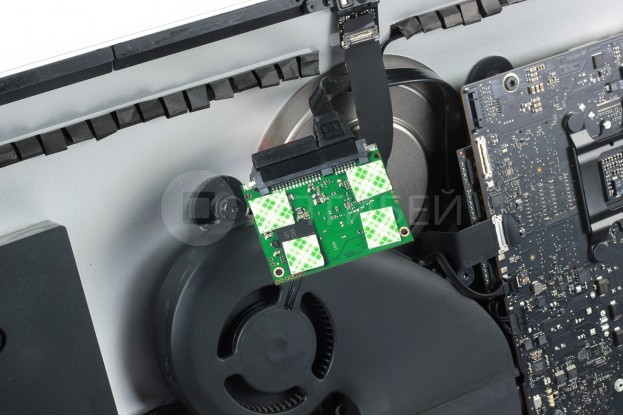

Необходимо разобрать корпус SSD диска, и извлечь из него плату, для размещения в корпусе iMac.
Разрезаем двусторонний термо-скотч на четыре квадрата и располагаем их, как на фотографии.

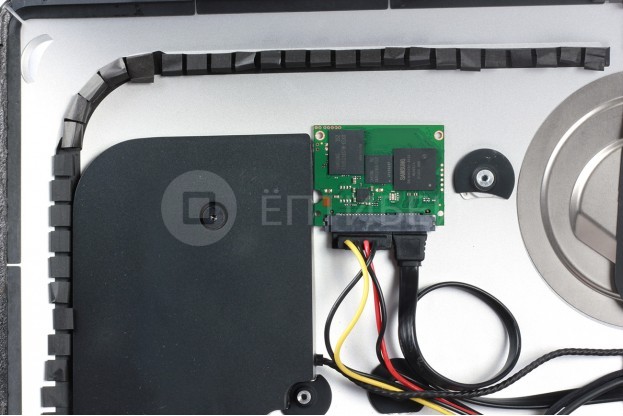

Размещаем плату SSD диска на корпусе iMac’а рядом с левым динамиком. Шаг 42 - Крепление SSD
43
Возвращаем материнскую плату на место, крепим ее соответственно шагам в инструкции. Кабель питания прокладываем вокруг кулера. Будьте внимательны: необходимо расположить кабель таким образом, чтобы он не касался лопастей кулера, это грозит перегревом и выходом iMac из строя.
Прокладываем кабель передачи данных сверху кулера и подключаем его к SSD.

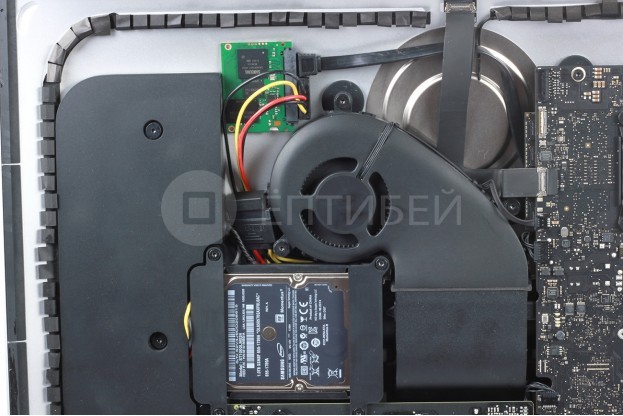

Ставим на место жесткий диск. Подключаем его. Шаг 43 - Подключение SSD
44
Снимаем старый двухсторонний скотч, который скреплял модуль дисплея и корпус моноблока. Шаг 44 - Двухсторонний скотч
45
После удаления старого двустороннего скотча, необходимо обезжирить поверхность, куда будем наносить новый скотч, как на корпусе моноблока, так и на корпусе дисплейного модуля. Мы советуем использовать растворитель 646. Необходимо наклеить новый двусторонний скотч на корпус, и повторить все шаги в обратном порядке, не забыв подключить два кабеля к дисплею.
