MacBook Pro 15" Retina Display Mid 2015
Начиная с MacBook Pro 15" Retina Mid 2015 присутствует Force Touch. Данная модель весит 2,04кг, обладает 16Гб оперативной памяти, встроенной видеокартой Radeon R9 M370X объемом 2Гб, и имеет SSD диск от 512Гб до 1Тб.
Пошаговые инструкции Запчасти Инструмент
Пошаговая инструкция

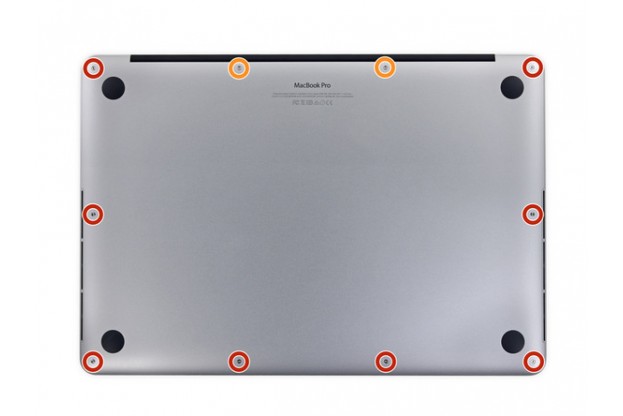

1
Снимите выделенных десять винтов, которые крепят нижнюю крышку к корпусу:Шаг 1 - Снятие задней крышки
•Винт 3.1 мм Pentalobe *1.2 - 8 шт.
•Винт 2.3 мм Pentalobe *1.2- 2 шт.
2

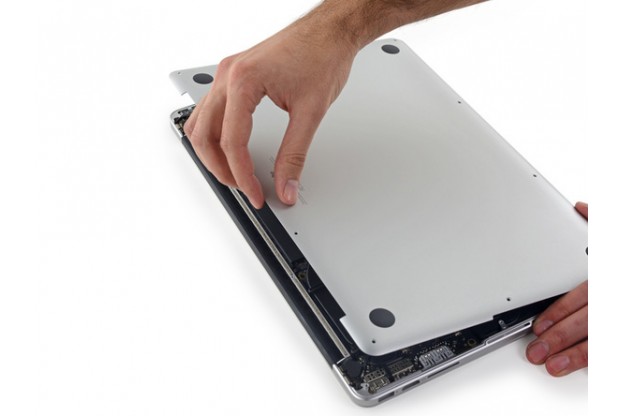

С помощью пальцев приподнимите нижнюю крышку и уберите её. Шаг 2 - Снятие задней крышки

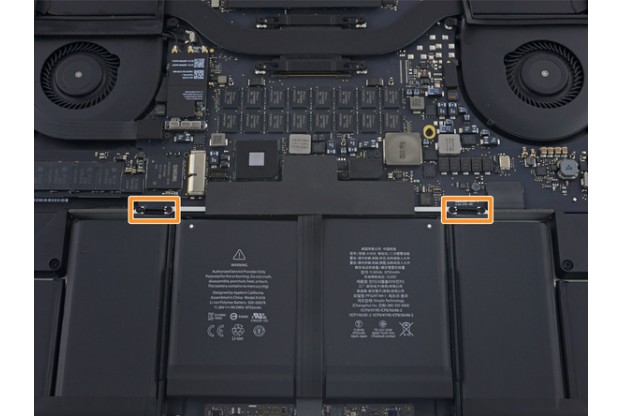

3

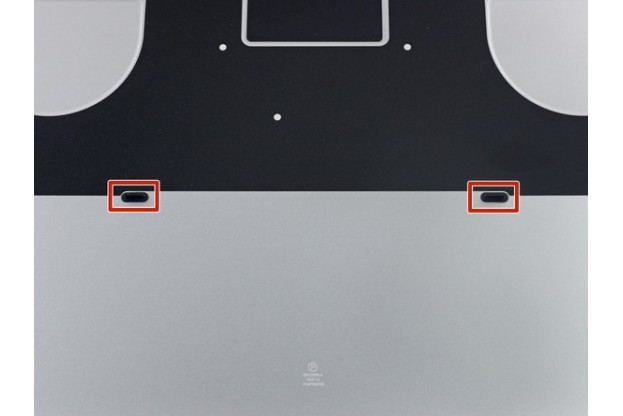

При установке нижней крышки обратно в макбук, обратите внимание на два зажима в центре. После закручивания винтов, необходимо нажать на центр, чтобы окончательно прикрепить нижнюю крышку к корпусу во время сборки. Шаг 3 - Снятие нижней крышки
4
Если имеется данная черная пластиковая этикетка - необходимо её снять. Шаг 4 - Отключение аккумулятора

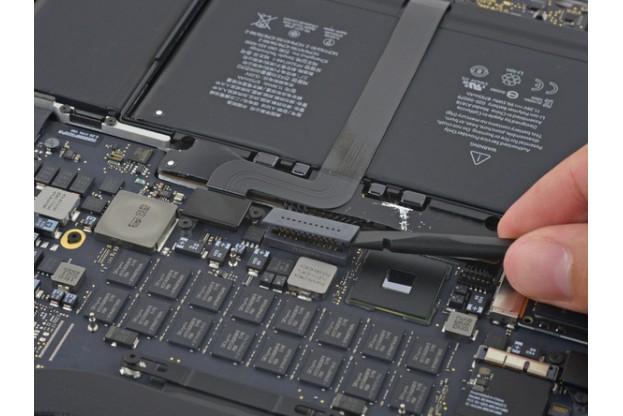

5

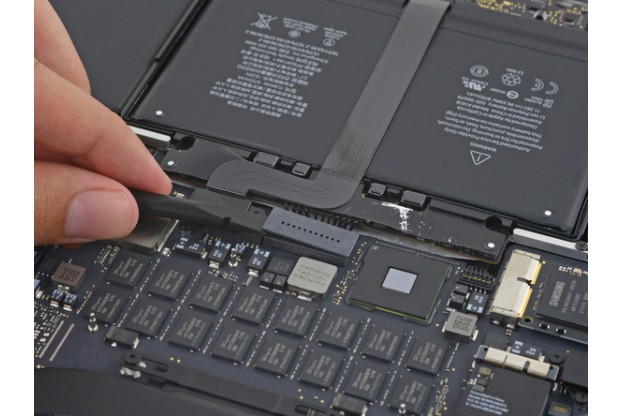

С помощью плоского конца спуджера необходимо отключить разъем аккумулятора от материнской платы, подняв поочередно обе стороны разъема. Будьте аккуратны, и снимайте именно сам разъем батареи, а не коннектор на материнской плате.Отогните разъем батареи таким образом, чтобы он случайно не замкнулся с коннектором на материнской плате во время замены батареи. Шаг 5 - Отключение аккумулятора
6

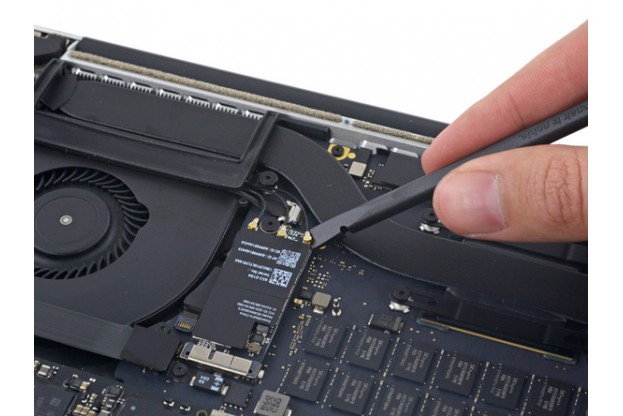

Острым концом спуджера отключаем три антенны, подключенные к плате AirPort / Bluetooth. Шаг 6 - Антенны платы AirPort / Bluetooth
7

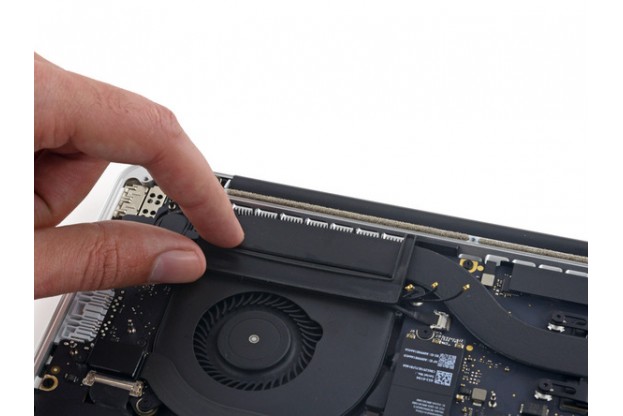

Отклеиваем резиновую крышку от правого кулера. Шаг 7 - Крышка кулера
8

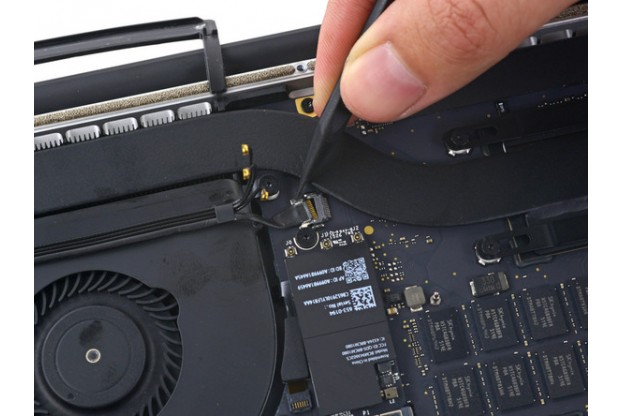

Вытаскиваем шлейф камеры благодаря нажатиям острой стороной спуджера с обеих сторон от шлейфа. Нажимать необходимо параллельно материнской плате. Шаг 8 - Шлейф камеры

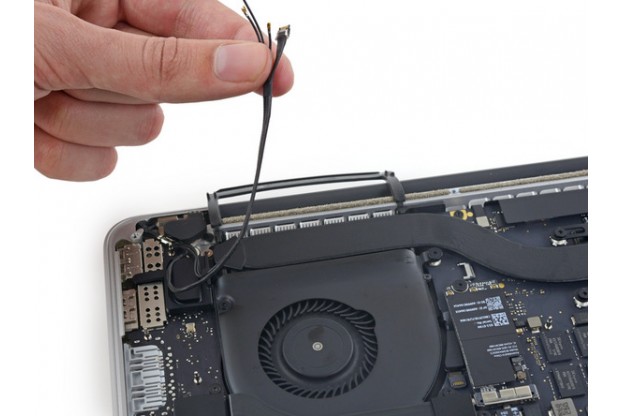

9

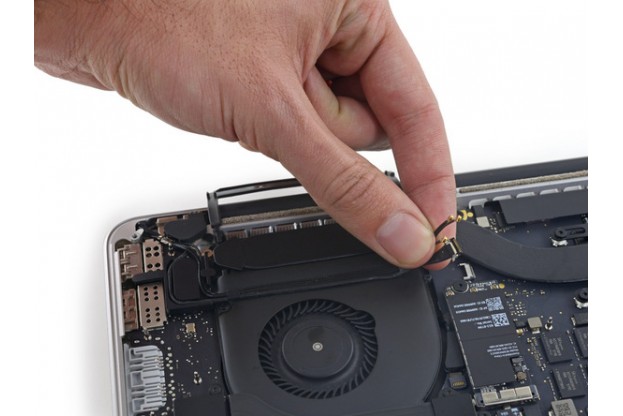

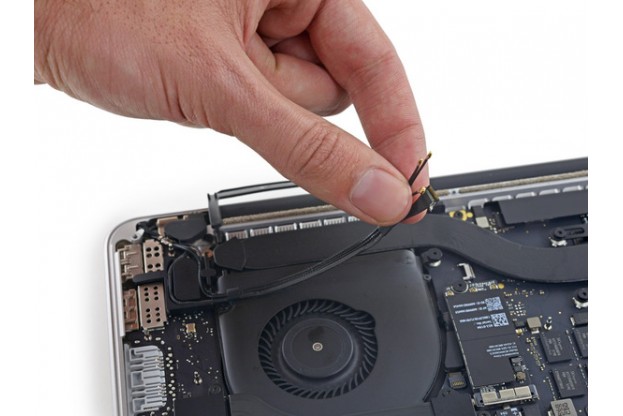

Пальцами освобождаем кабели AirPort / Bluetooth и камеры. Они довольно крепко приклеены к кулеру, так что следует отклеивать их осторожно, чтобы не повредить. Шаг 9 - Кабели платы AirPort / Bluetooth
10
Выкручиваем 4 винта Torx T5 2.2 мм. Они крепят фиксаторы шлейфа материнской платы. Шаг 10 - Шлейф материнской платы

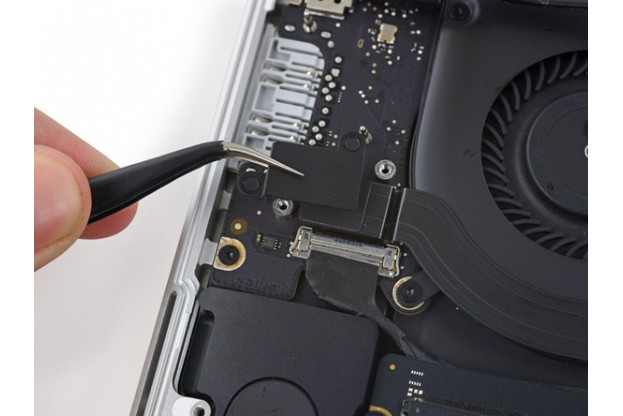

11

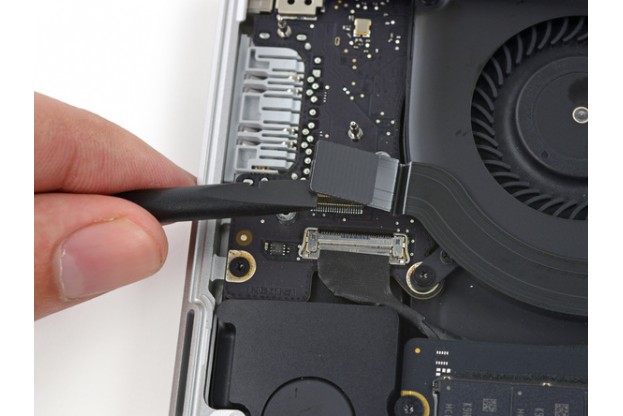

Снимаем фиксатор разъема с левой стороны и плоской стороной спуджера отключаем шлейф. Шаг 11 - Шлейф материнской платы
12

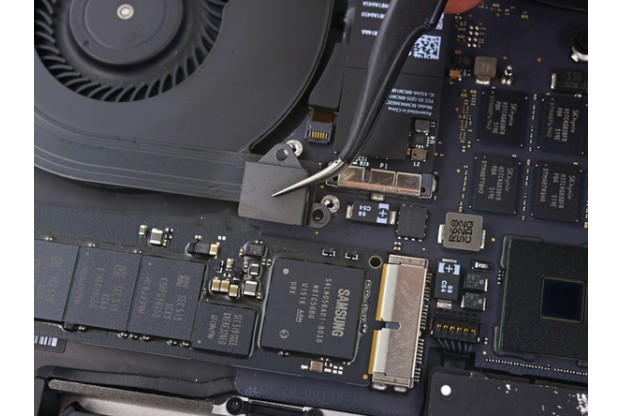

Снимаем фиксатор с правой стороны, спуджером отключаем шлейф. Шаг 12 - Шлейф материнской платы
13
Чистим шлейф и кулер от клея, шлейф убираем в сторону. Шаг 13 - Шлейф материнской платы
14
Выкручиваем винты, крепящие правый кулер к материнской плате:Шаг 14 - Правый кулер
•Винт 5 мм Torx T5 - 1 шт.
•Винт 4 мм Torx T5 - 1 шт.
•Винт 4.4 мм Torx T5 - 1 шт.
15

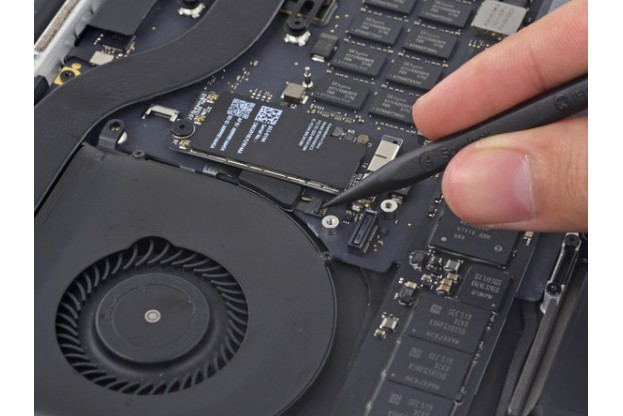

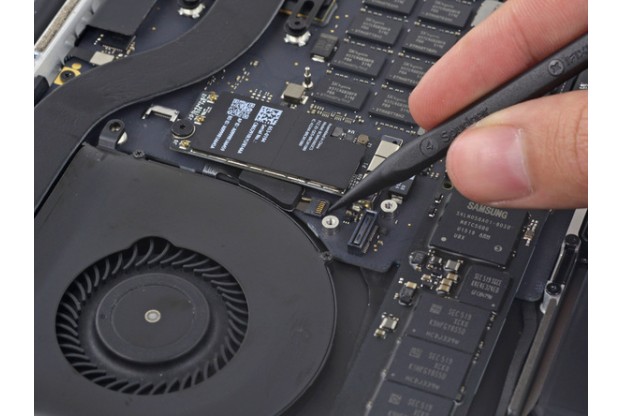

Острым концом спуджера поднимаем мостик шлейфа правого кулера, освобождая сам шлейф. Шаг 15 - Правый кулер
16

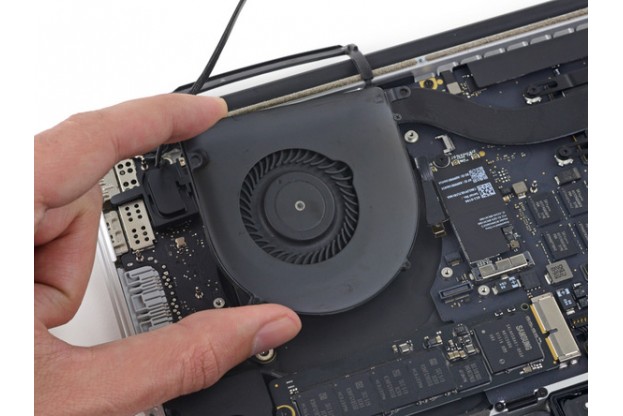

Извлекаем правый кулер. Будьте аккуратны, шлейф может быть приклеен - не оторвите его. Шаг 16 - Правый кулер
17

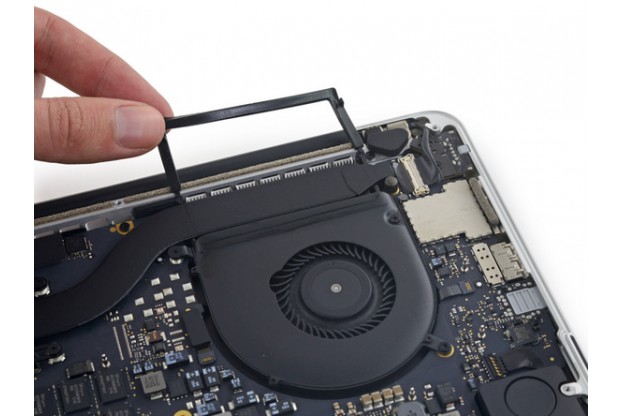

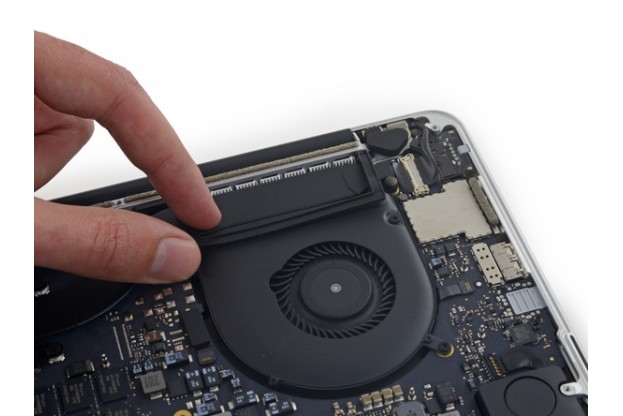

Отклеиваем резиновую крышку от левого кулера. Шаг 17 - Левый кулер
18

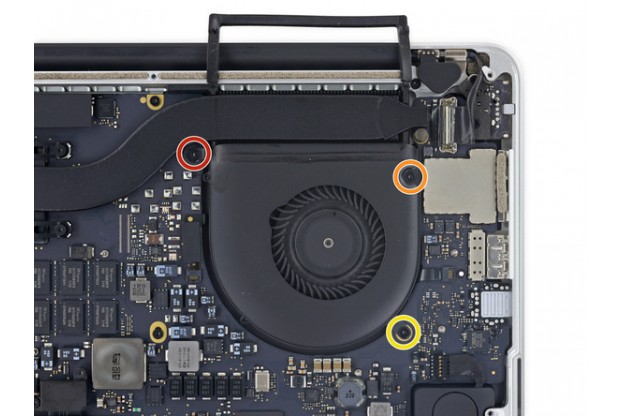

Выкручиваем винты, крепящие левый кулер к материнской плате:Шаг 18 - Левый кулер
•Винт 3.6 мм Torx T5 - 1 шт.
•Винт 5 мм Torx T5 - 1 шт.
•Винт 4.4 мм Torx T5 - 1 шт.

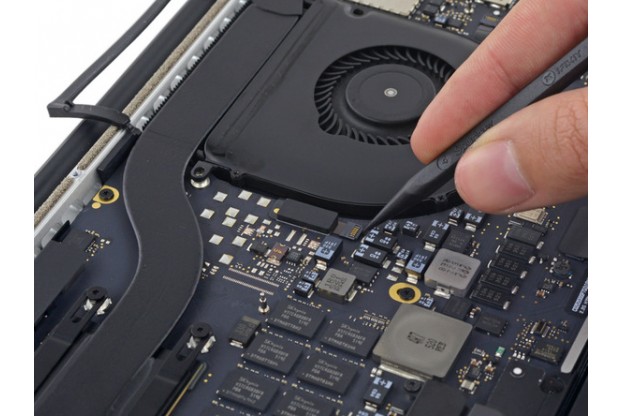

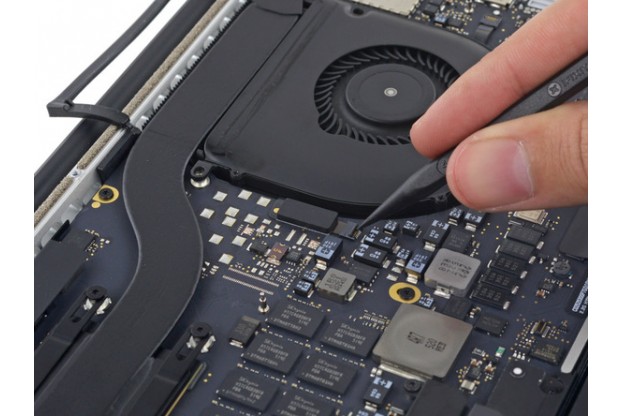

19
Острым концом спуджера поднимаем мостик шлейфа левого кулера, освобождая сам шлейф. Шаг 19 - Левый кулер

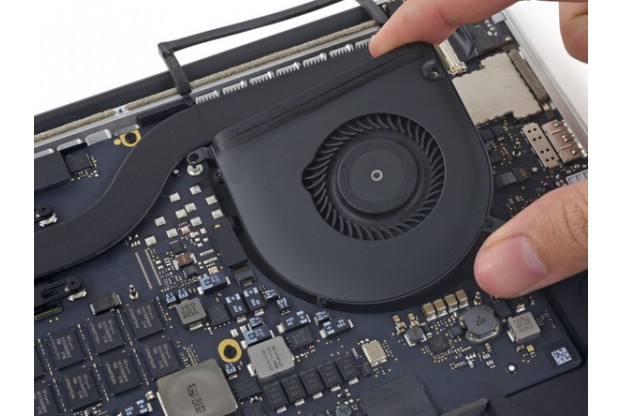

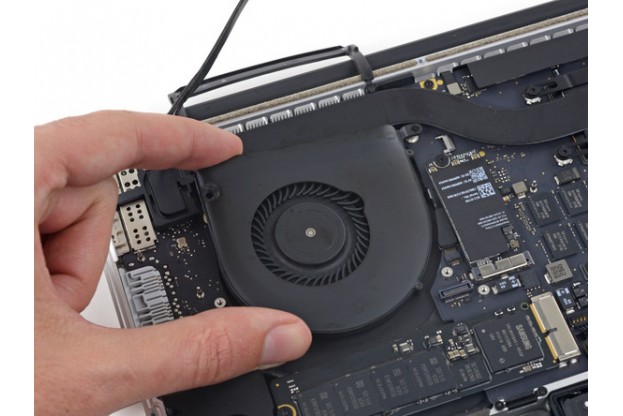

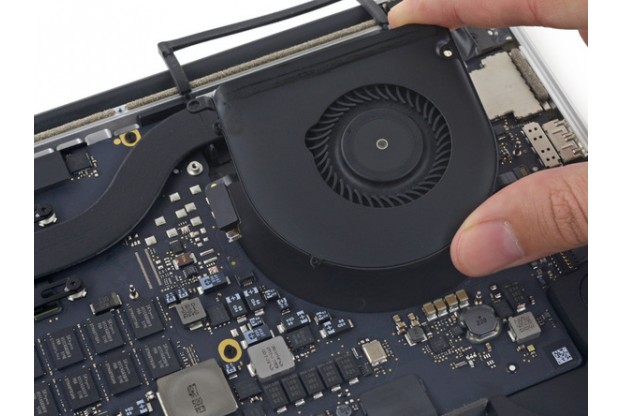

20
Извлекаем левый кулер. Будьте аккуратны, шлейф может быть приклеен - не оторвите его. Шаг 20 - Левый кулер
21

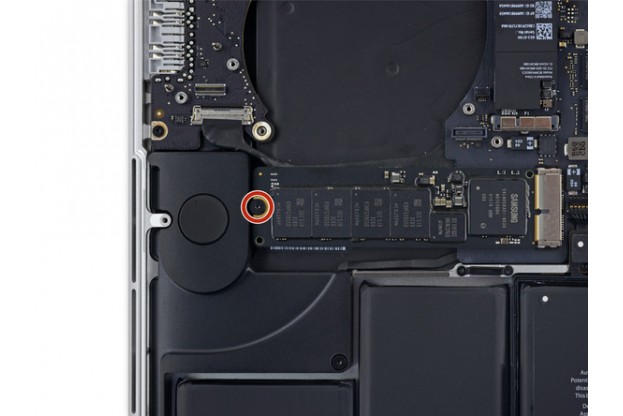

Выкручиваем винт Torx T9 2.9 мм. Он крепит SSD диск к материнской плате. Шаг 21 - SSD диск

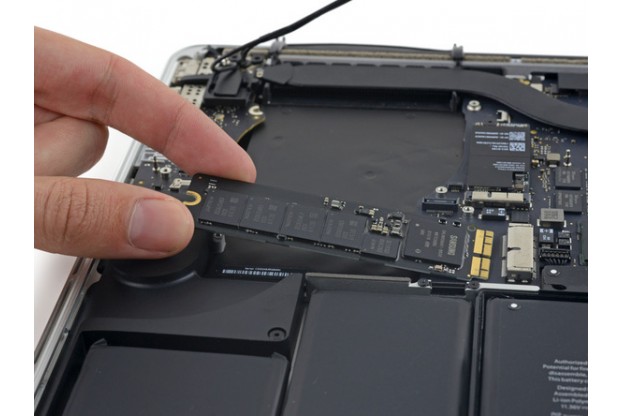

22
Слегка приподнимите SSD диск. Не поднимайте его слишком высоко - таким образом можно сломать коннектор на материнской плате! Параллельно материнской плате медленным движением извлекаем SSD диск. Шаг 22 - SSD диск

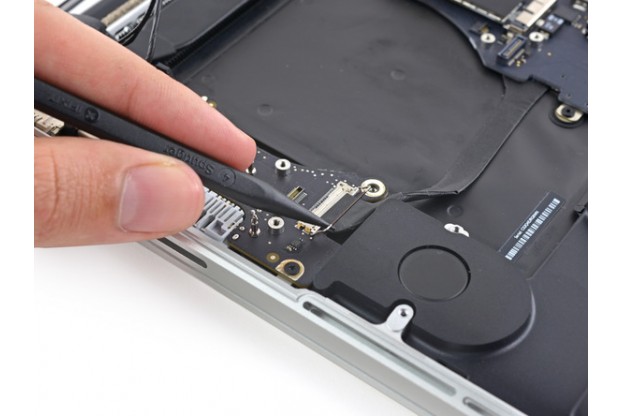

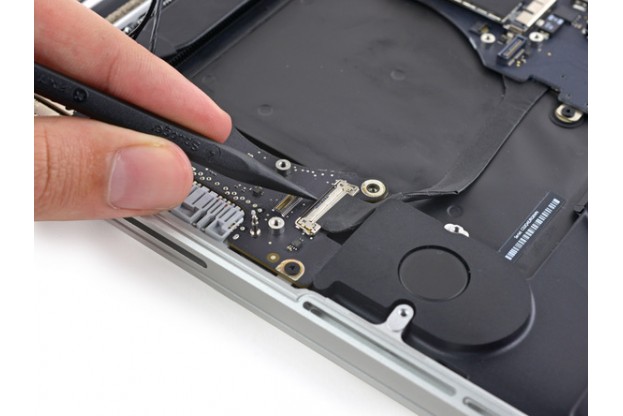

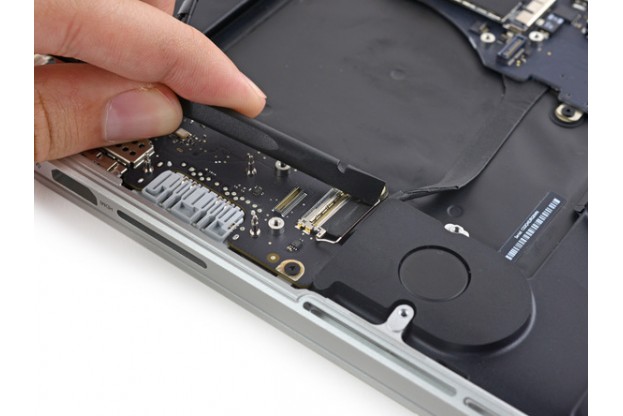

23
С помощью острого конца спуджера отогните скобу в обратную сторону, чтобы она смотрела в сторону самого шлейфа данных. Осторожным движением извлекаем шлейф. Если он не поддаётся - попробуйте слегка надавить на скобу, возможно, она не до конца раскрылась. Шаг 23 - Шлейф данных
24

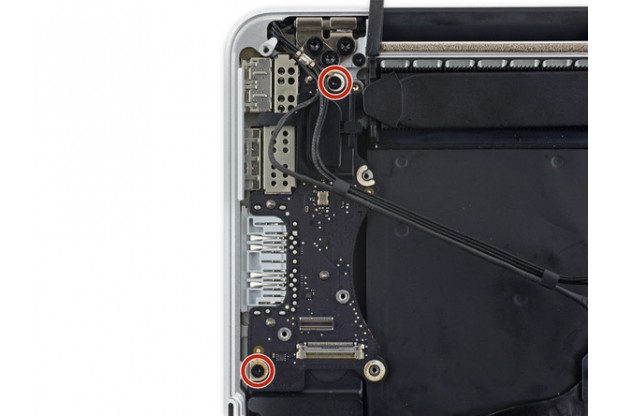

Выкручиваем два винта Torx T5 3.1 мм, крепящие плату. Шаг 24 - Плата ввода-вывода

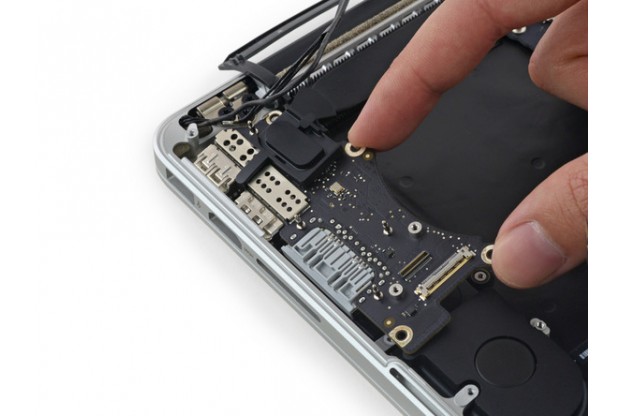

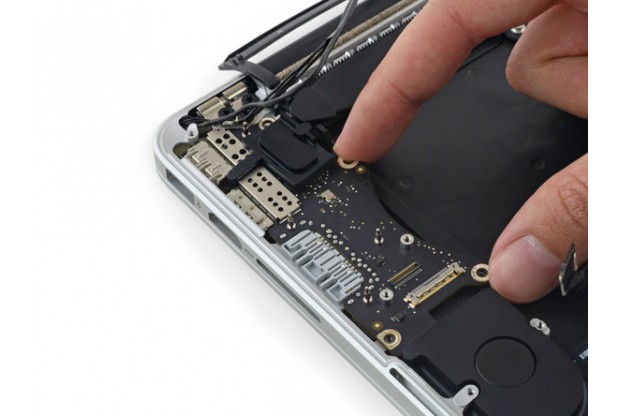

25
Извлекаем плату. Шаг 25 - Плата ввода-вывода

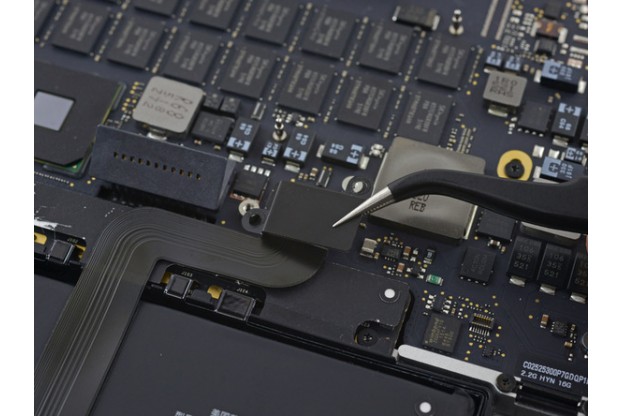

26
Выкручиваем два винта Torx T5, которые крепят фиксатор шлейфа тачпада. Снимаем пинцетом фиксатор. Шаг 26 - Шлейф тачпада

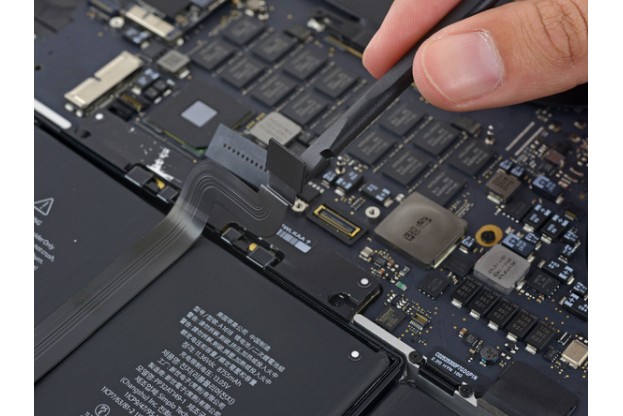

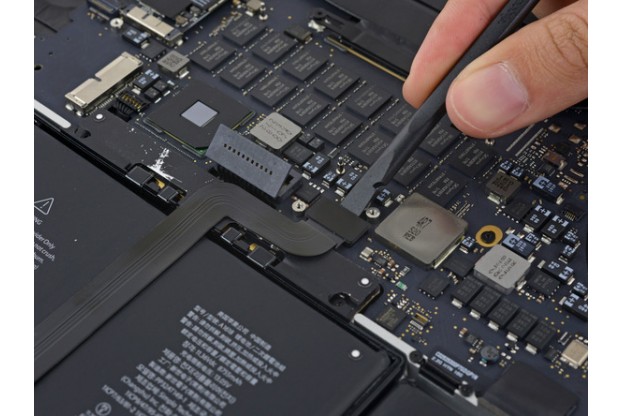

27
Плоской стороной спуджера отключаем шлейф тачпада от материнской платы. Будьте внимательны - подцепляйте конкретно сам шлейф, а не коннектор на материнской плате. Шаг 27 - Шлейф тачпада

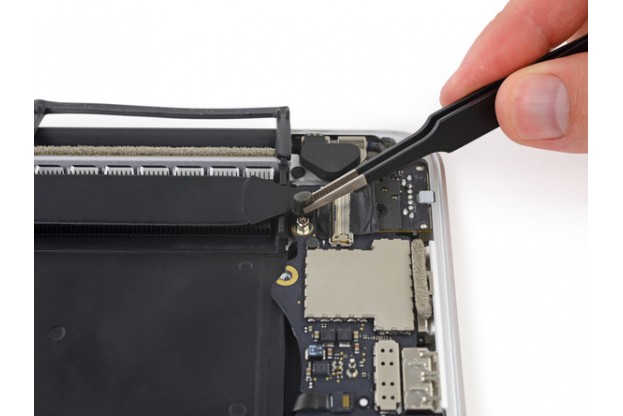

28
Снимите небольшой резиновый колпачок с винта на радиаторе. Шаг 28 - Радиатор

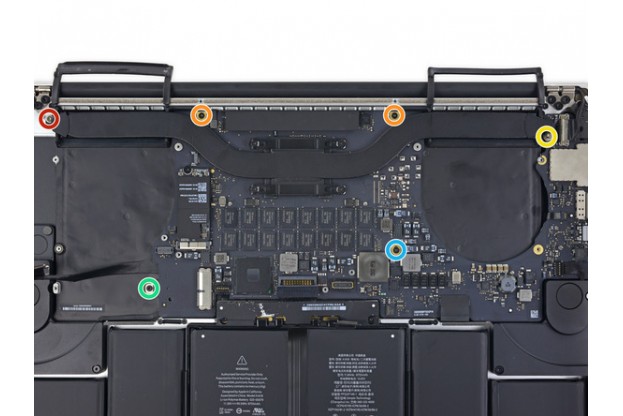

29
Выкручиваем винты, крепящие материнскую плату к корпусу MacBook:Шаг 29 - Материнская плата
•Винт 3.8 мм Torx T5 - 1 шт.
•Винт 5.7 мм Torx T5 - 2 шт.
•Винт 5.6 мм Torx T5 - 1 шт.
•Винт 2.7 мм Torx T5 - 1 шт.
•Винт 3.2 мм Torx T5 - 1 шт.
Во время установки материнской платы на прежнее место - не затягивайте все винты сразу. Закрутите все винты на один оборот, таким образом материнская плата встанет ровно в центре, после чего можно затягивать все винты до конца.
30
Далее необходимо отключить следующие 6 шлейфов, каждый отключается по-своему, будьте внимательны и осторожны. Шаг 30 - Материнская плата

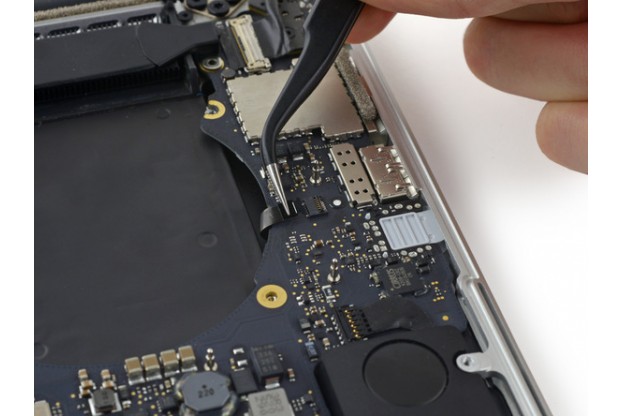

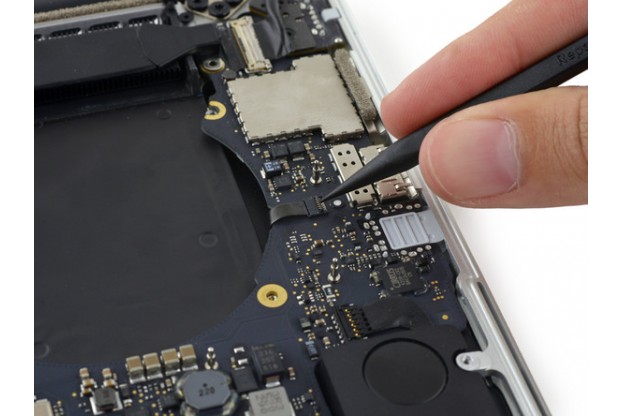

31

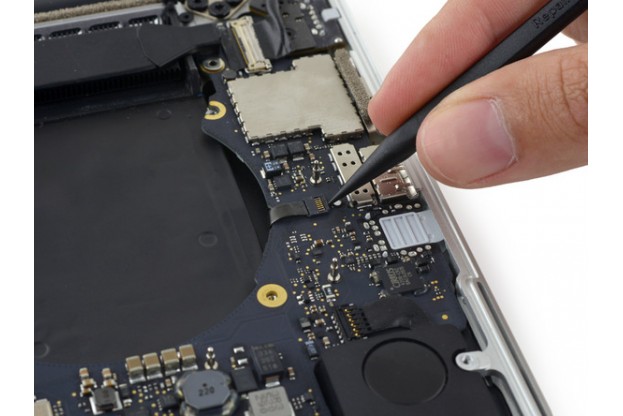

С помощью плоского конца спуджера поднимаем мостик шлейфа микрофона и извлекаем его параллельно материнской плате. Шаг 31 - Шлейф микрофона

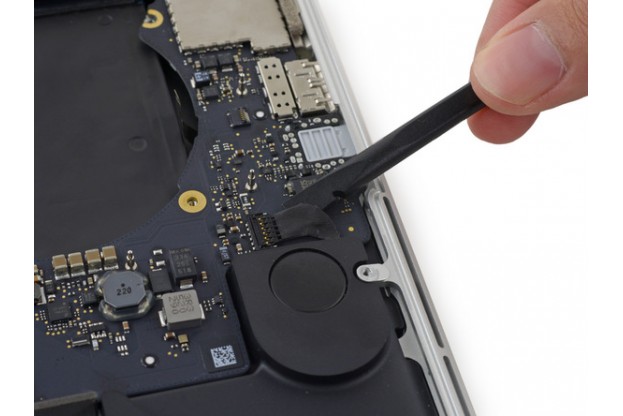

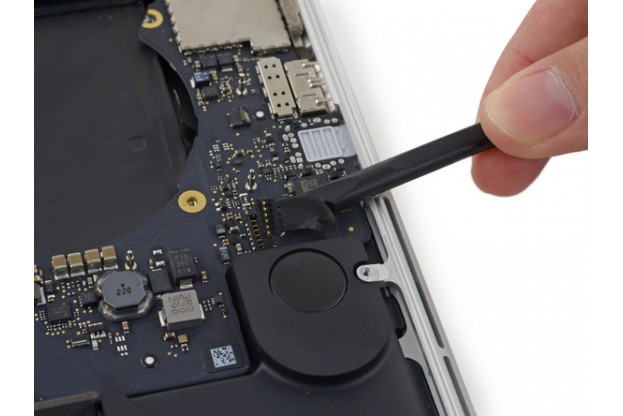

32

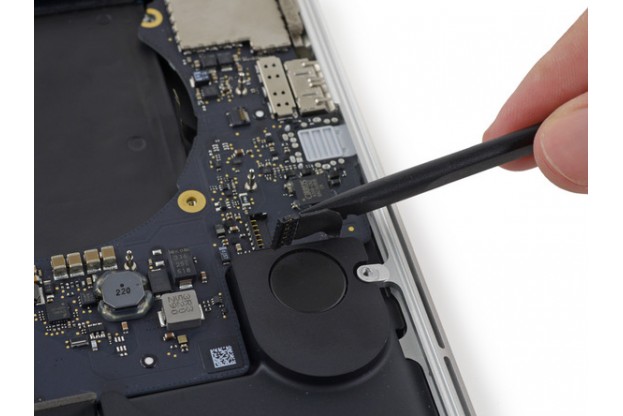

Плоской стороной спуджера поддеваем вверх шлейф левого динамика. Убедитесь, что подцепили именно сам шлейф, а не коннектор на материнской плате. Слегка отогните отсоединенный шлейф. Шаг 32 - Шлейф левого динамика
33

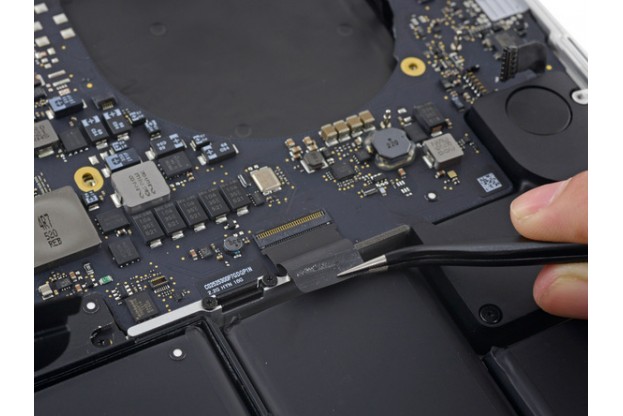

Отогните в сторону ленту, закрывающую шлейф клавиатуры. Шаг 33 - Шлейф клавиатуры
34

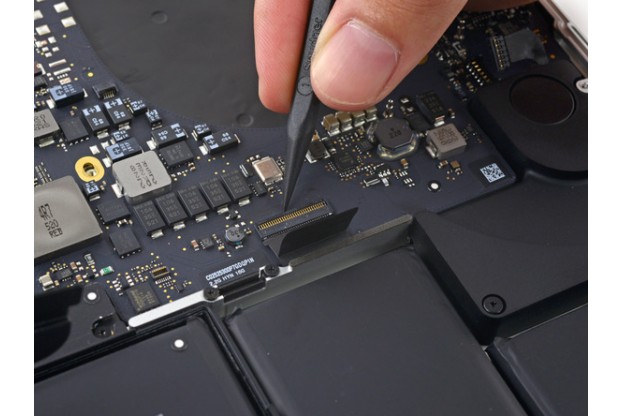

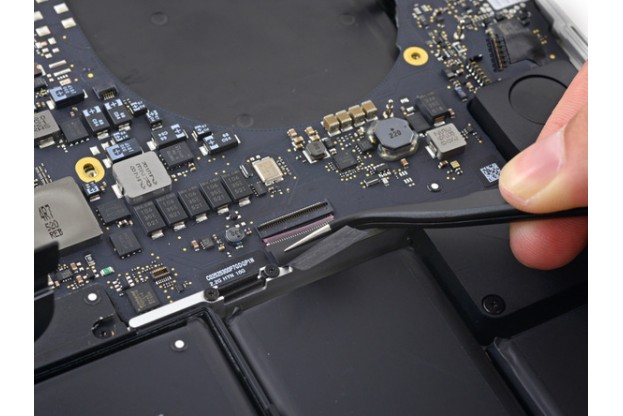

Острой стороной спуджера поднимаем мостик, освобождая шлейф клавиатуры. Параллельно материнской плате извлекаем его из коннектора. Шаг 34 - Шлейф клавиатуры
35

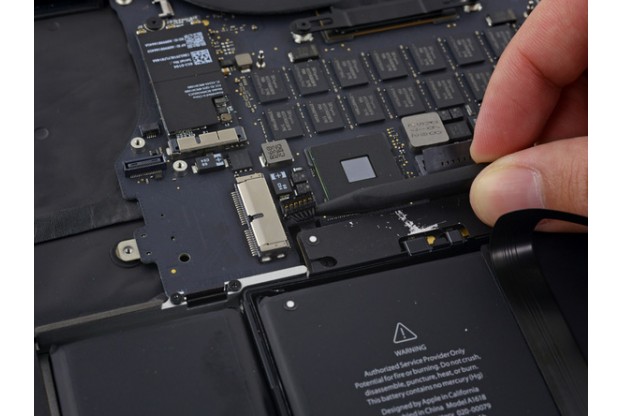

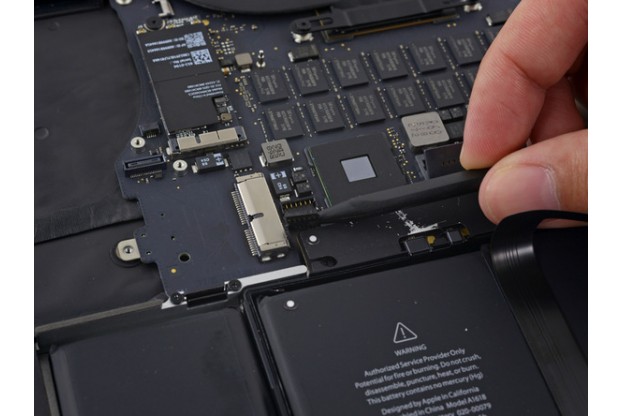

Острой стороной спуджера поддеваем вверх шлейф динамика. Убедитесь, что подцепили именно сам шлейф, а не коннектор на материнской плате. Слегка отогните отсоединенный шлейф. Шаг 35 - Шлейф динамика
36

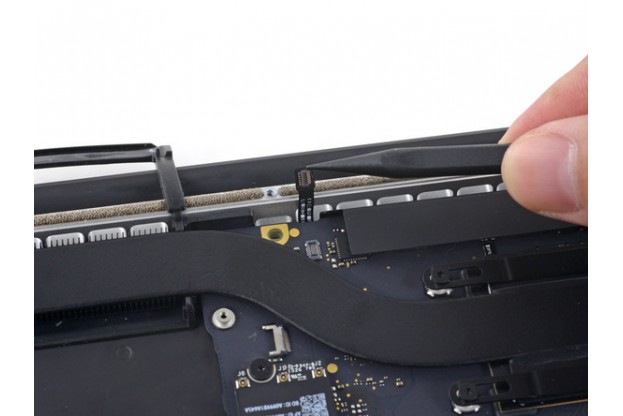

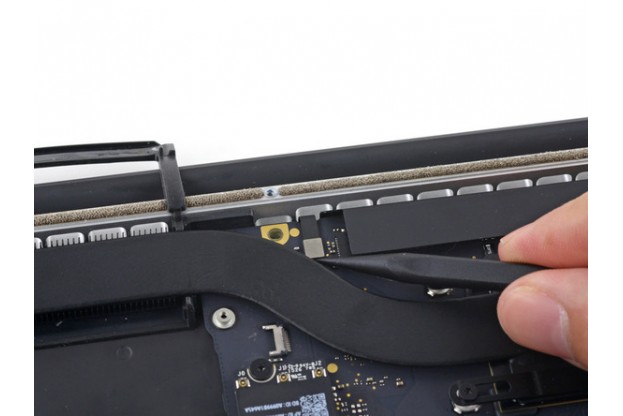

Спуджером аккуратно поддеваем и отсоединяем вверх шлейф подсветки клавиатуры. Шаг 36 - Шлейф подсветки клавиатуры
37

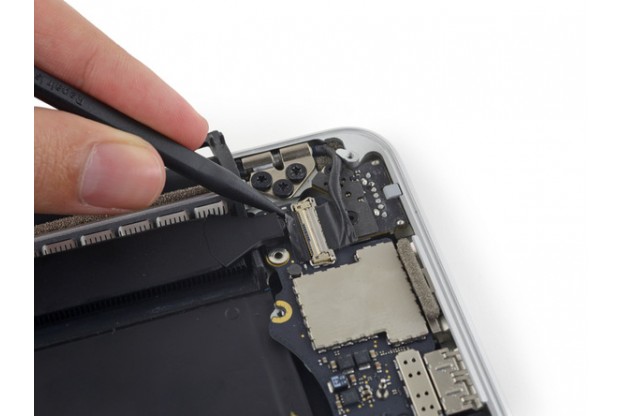

Острой стороной спуджера отгибаем защитную скобу в сторону платы MagSafe 2, фиксирующую шлейф матрицы. Шаг 37 - Шлейф матрицы

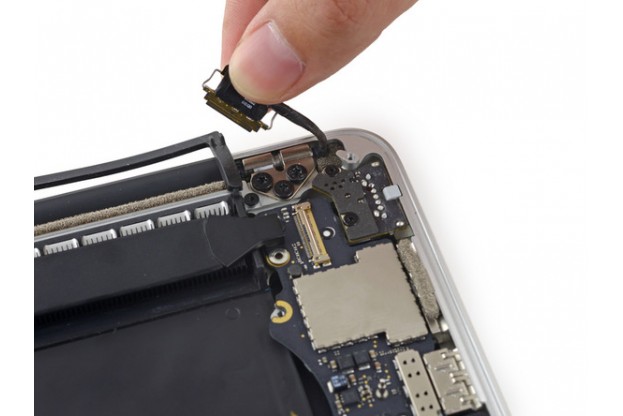

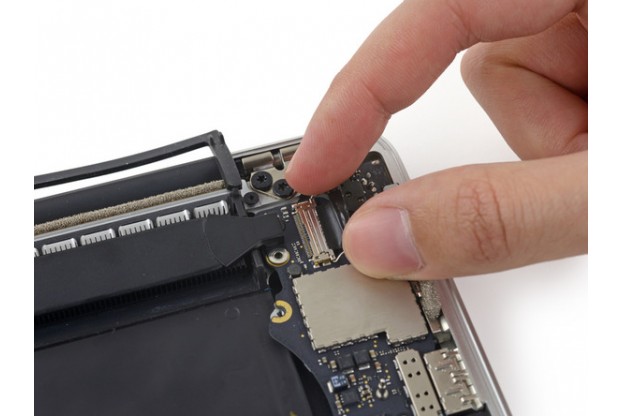

38

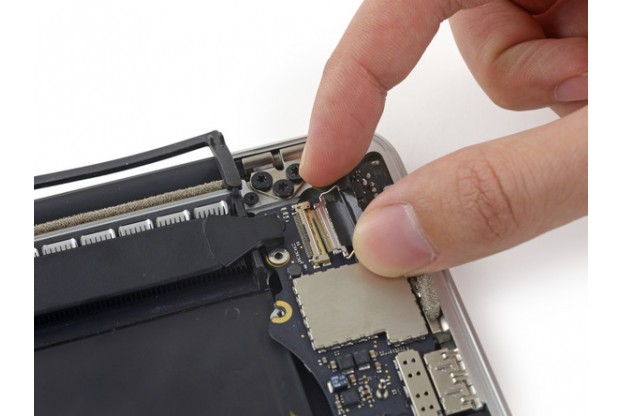

Пальцами очень осторожно тянем шлейф из гнезда на материнской плате. Если шлейф не выходит - попробуйте еще немного дожать скобу, возможно, она еще не отпустила шлейф. Не прикасайтесь пальцами до шлейфа или коннектора - грязь и жир с пальцев могут привести их в негодность.Отогните шлейф в сторону. Шаг 38 - Шлейф матрицы
39
Выкручиваем два винта Torx T5 4.0 мм из платы MagSafe 2. Шаг 39 - Плата MagSafe 2

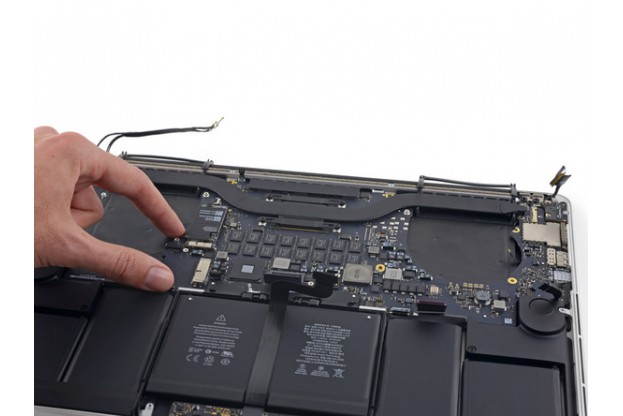

40

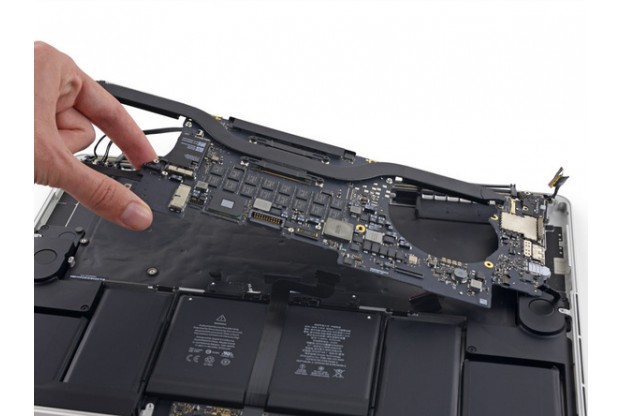

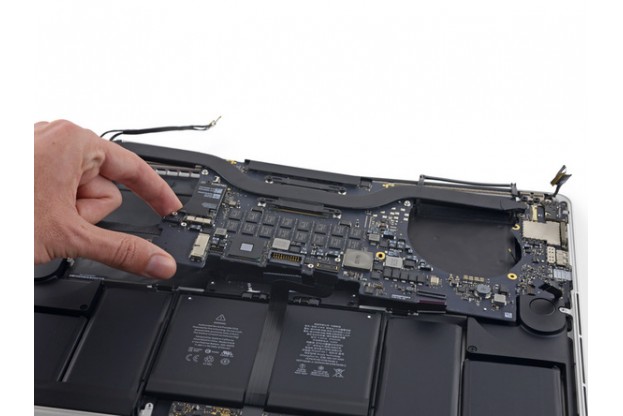

Поднимаем материнскую плату так, как показано на фотографии. Следим, чтобы порты спокойно вышли из соответствующих разъемов. При установке материнской платы обратно так же убедитесь, что порты без препятствий вошли в свои разъемы. Шаг 40 - Материнская плата

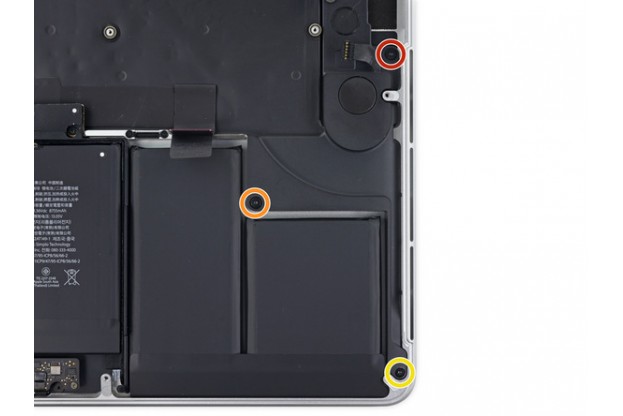

41
Выкручиваем винты, крепящие левый динамик к корпусу:Шаг 41 - Левый динамик
•Винт 2.7 мм Torx T5- 1 шт.
•Винт 6.9 мм Torx T5 - 1 шт.
•Винт 5.6 мм Torx T5 - 1 шт.
42
Убираем динамик из корпуса, потянув его сбоку от края корпуса. Шаг 42 - Левый динамик
43

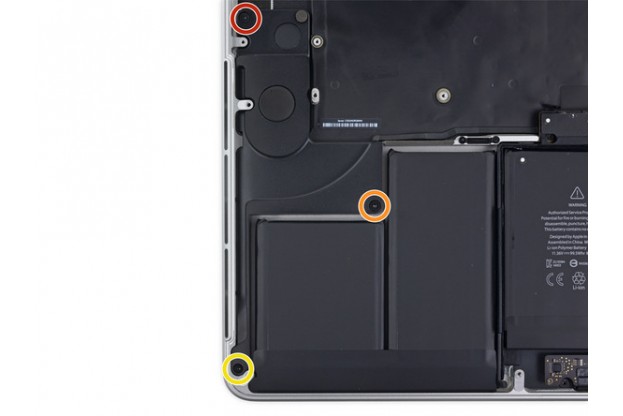

Выкручиваем винты, крепящие правый динамик к корпусу:Шаг 43 - Правый динамик
•Винт 2.7 мм Torx T5 - 1 шт.
•Винт 6.9 мм Torx T5 - 1 шт.
•Винт 5.6 мм Torx T5 - 1 шт.

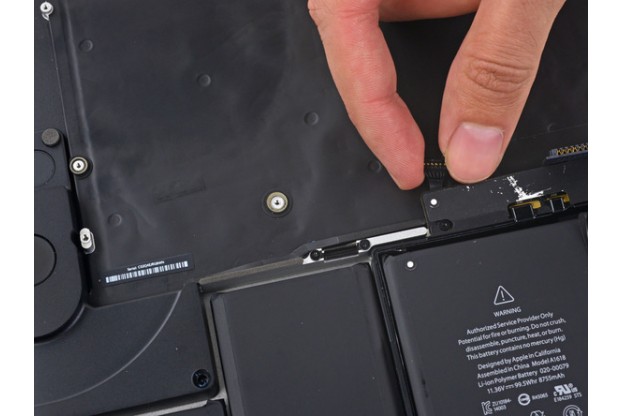

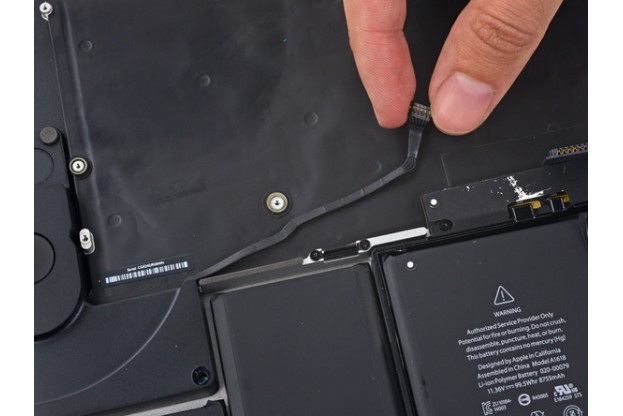

44
Шлейф правого динамика приклеен к корпусу MacBook. Осторожно отклейте его. Шаг 44 - Правый динамик
45
Извлекаем правый динамик, потянув его в обратную сторону от края корпуса. Шаг 45 - Правый динамик

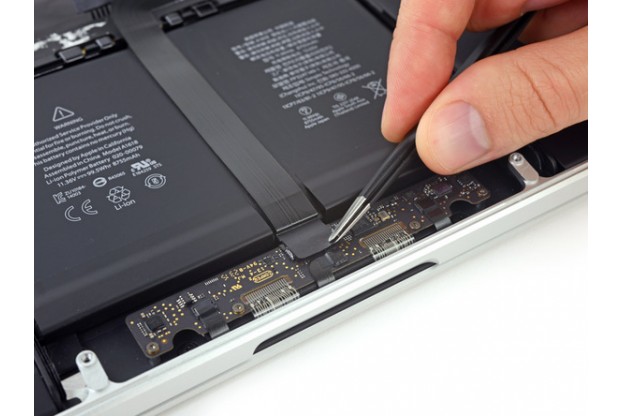

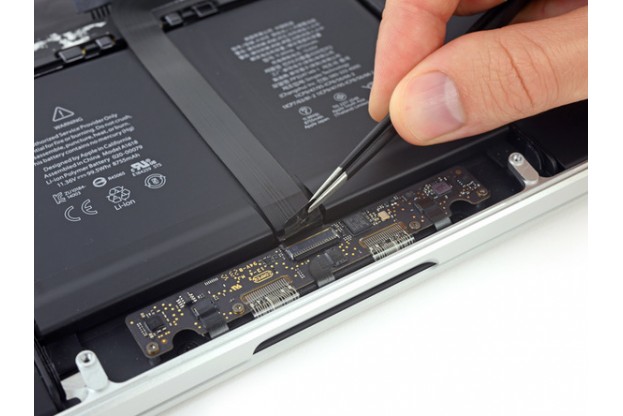

46
Поднимите ленту, закрывающую шлейф тачпада. Шаг 46 - Шлейф тачпада
47

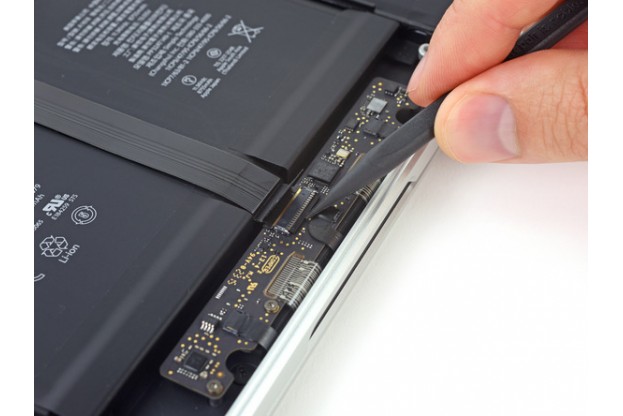

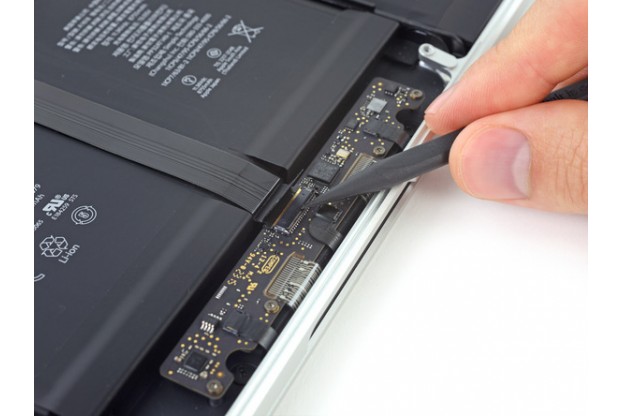

Острым концом спуджера поднимаем мостик шлейфа, блокирующий шлейф тачпада. Шаг 47 - Шлейф тачпада

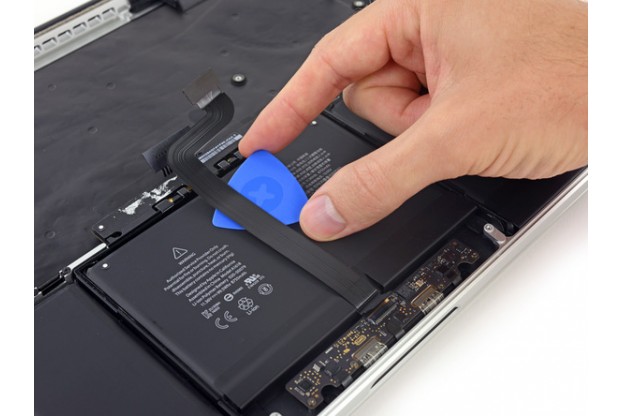

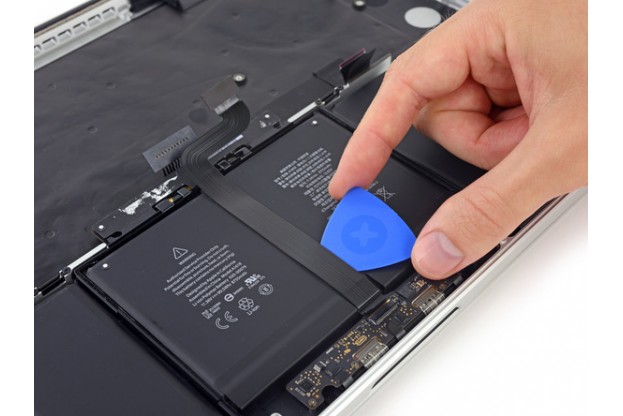

48
Медиатором осторожно отделяем шлейф от аккумуляторной батареи. Шаг 48 - Шлейф тачпада

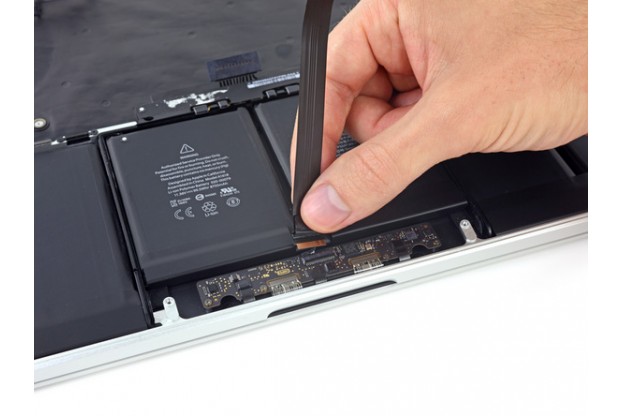

49

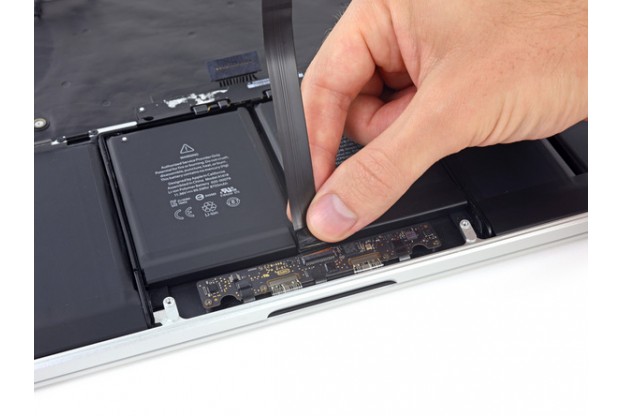

Снимаем шлейф тачпада, извлекая его параллельно материнской плате из коннектора. Шаг 49 - Шлейф тачпада
50

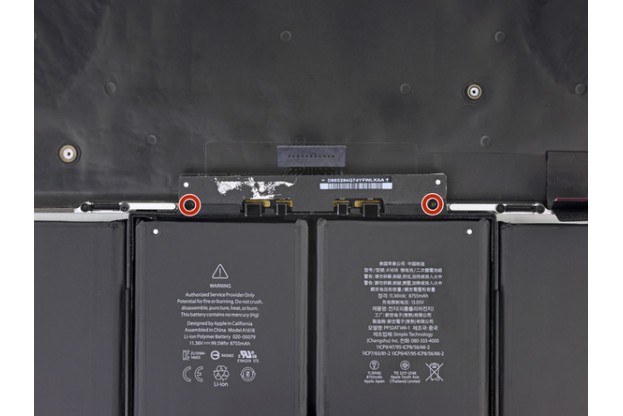

Выкручиваем два винта Torx T5 3.2 мм, крепящие батарею к корпусу MacBook. Шаг 50 - Батарея

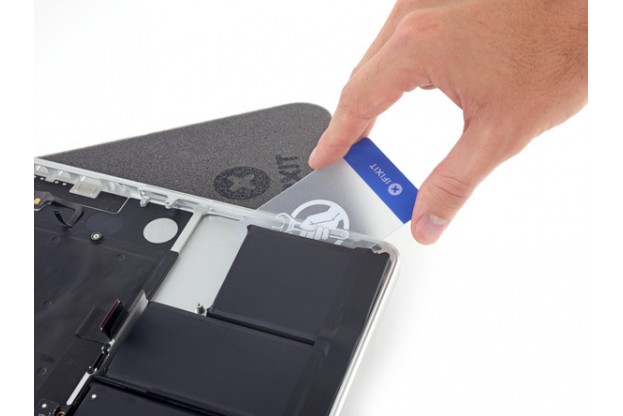

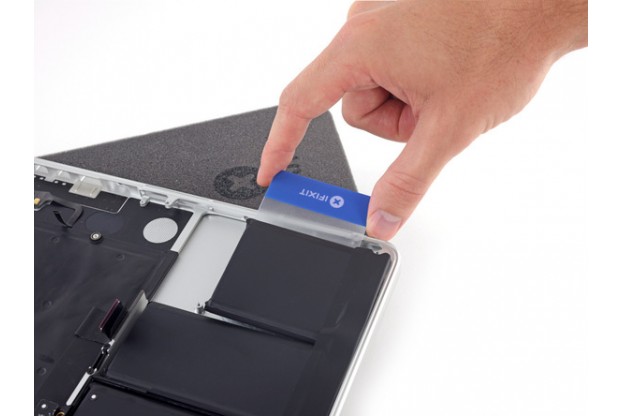

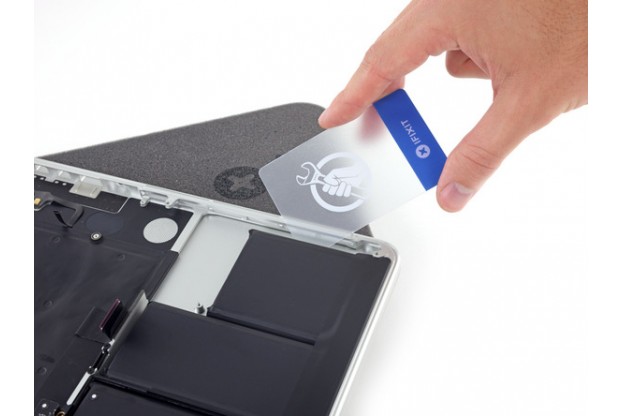

51
Разогреваем инструмент iOpener в микроволновой печи в течении полуминуты - минуты, в зависимости от мощности. Кладем iOpener на батарею, и ждём в течении минуты. Данная операция позволяет разогреть клей под батареей, что облегчит её извлечение.Пластиковой картой поддеваем угол батареи. Отклеиваем крайнюю секцию батареи. Шаг 51 - Батарея

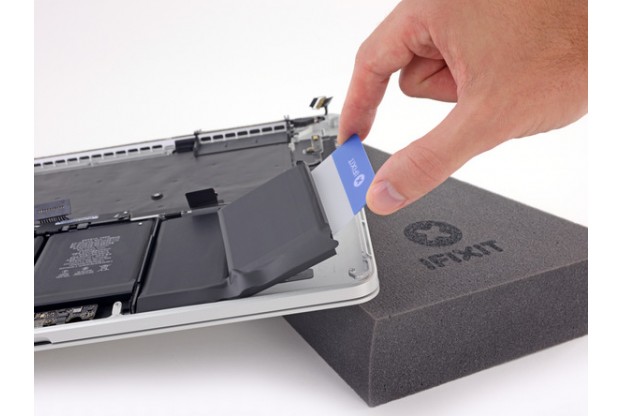

52

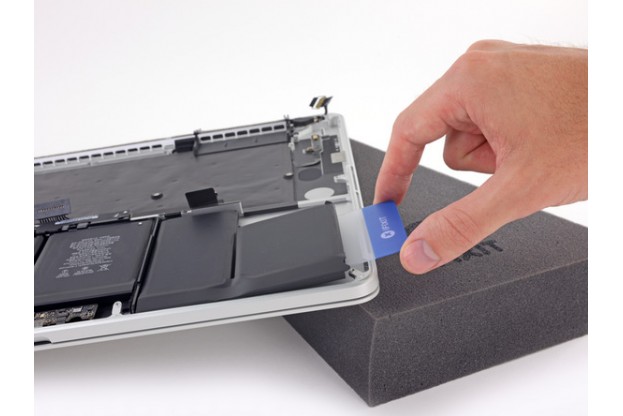

Приподнимаем отклеенную секцию, но не вытаскиваем её. Батарея макбука состоит из нескольких спаянных секций, не повредите их. Карточку необходимо оставить на этом же месте, чтобы предотвратить повторное склеивание батареи с корпусом. Шаг 52 - Батарея

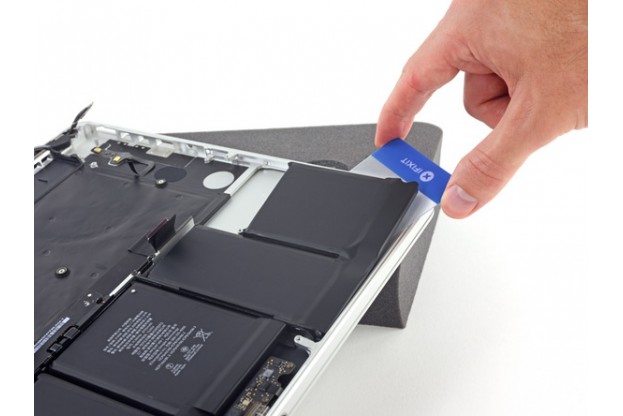

53

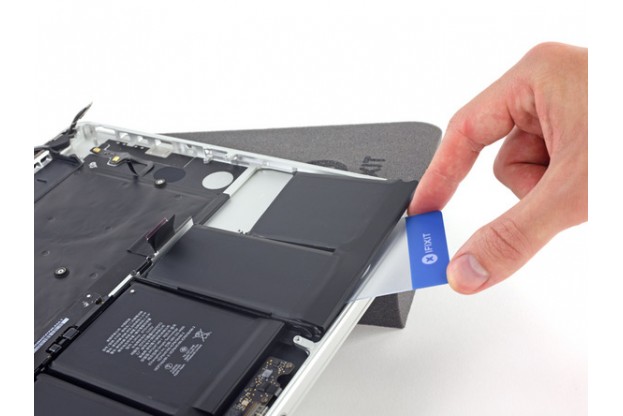

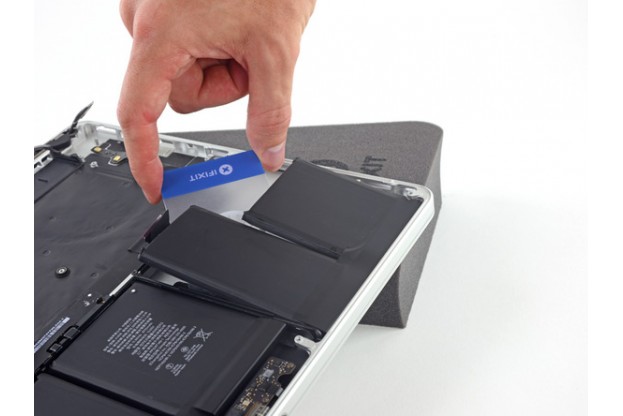

Продвиньтесь карточкой дальше, до второй секции. Подденьте её с других сторон. Оставьте карточку на месте, чтобы батарея не приклеилась обратно. Шаг 53 - Батарея

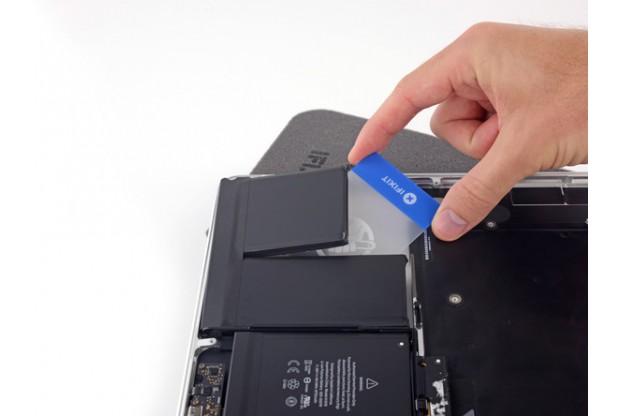

54
Повторяем всё с 51 шага, используем iOpener, начинаем отклеивать сначала крайнюю секцию, затем соседнюю. Оставляем карточку, избегая повторного склеивания. Шаг 54 - Батарея

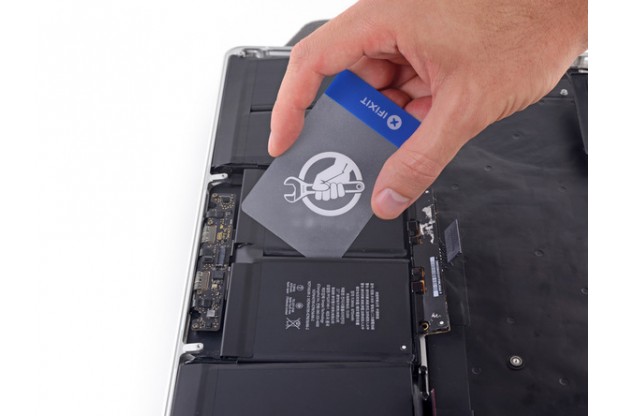

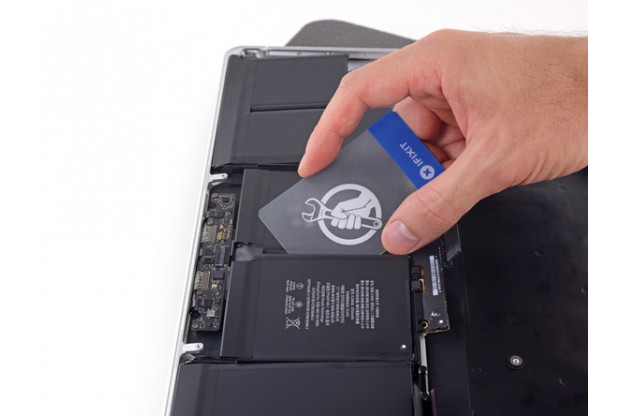

55

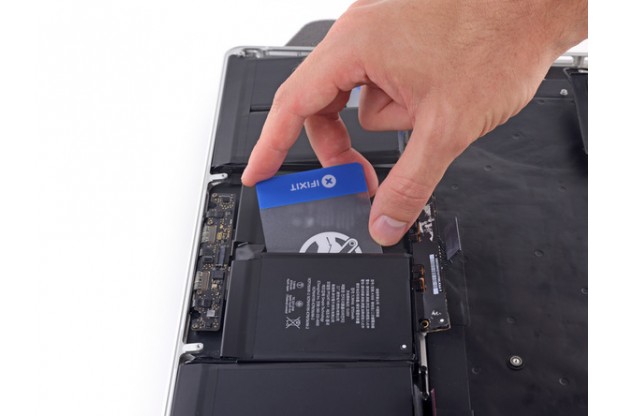

Разогреваем с помощью iOpener средние секции. Вставляем карточку меж секций, направляя её под правую центральную секцию. Сдвигаем её дальше, но не пытаемся одним движением отклеить всю часть. Оставляем карту на месте. Шаг 55 - Батарея

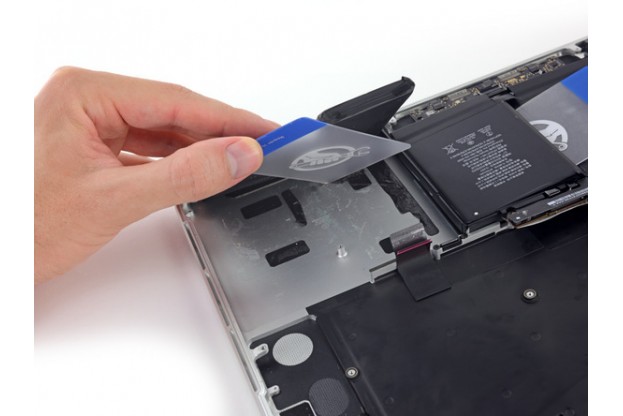

56
Осторожно переворачиваем две соседние секции, которые были отделены в предыдущих шагах. Шаг 56 - Батарея

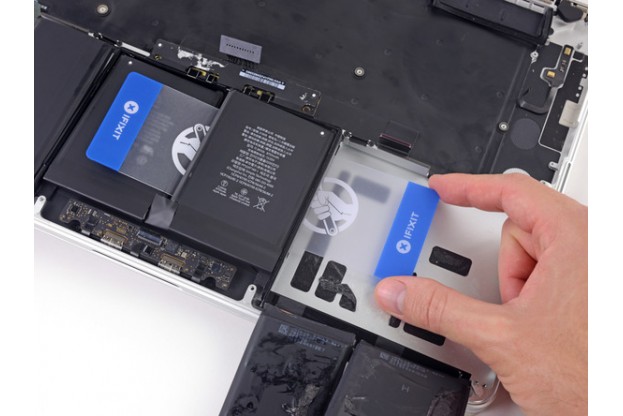

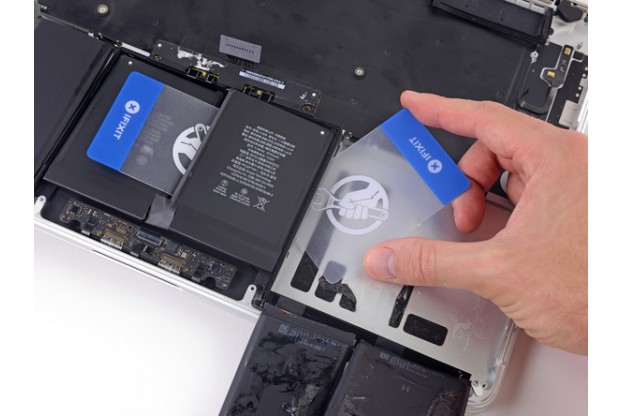

57

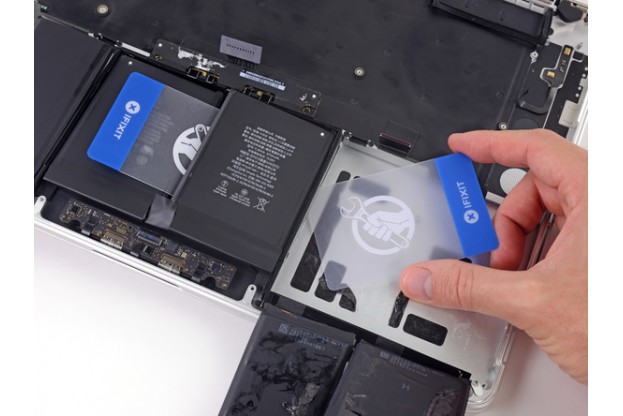

Отделяем ту же секцию, которую поддевали в 55 шаге. Не отделяйте батарею рядом с разъемом аккумулятора, таким образом есть вероятность повредить шлейф клавиатуры. Оставляем карточку. Шаг 57 - Батарея

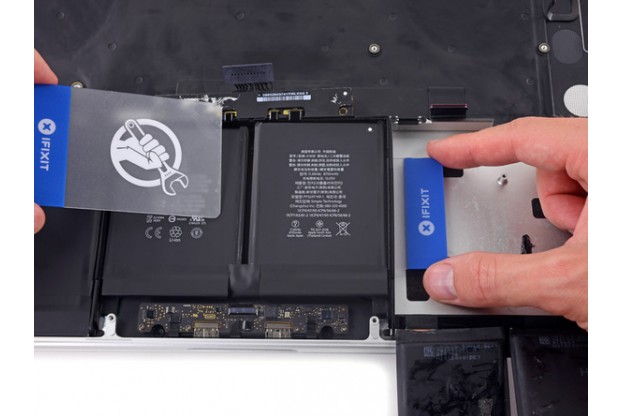

58

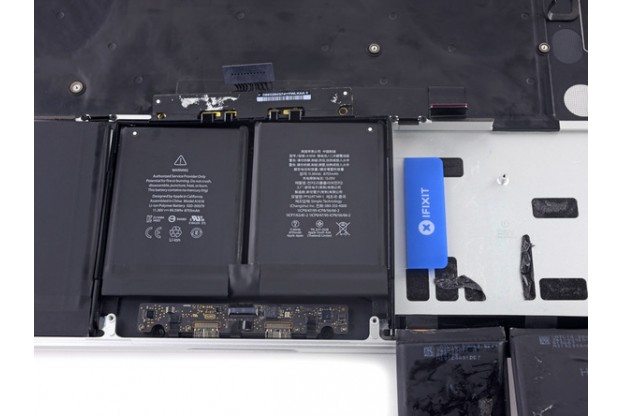

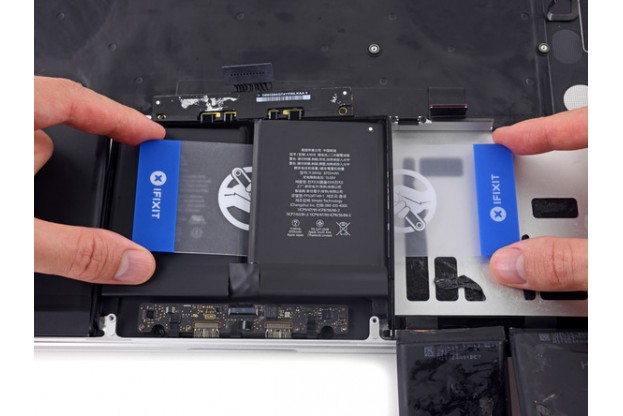

Вытаскиваем карточку, которая находится между двух центральных секций. Крайняя карточка остается на месте. Шаг 58 - Батарея

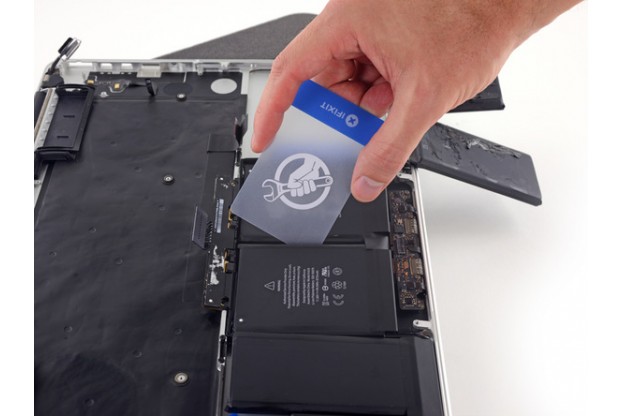

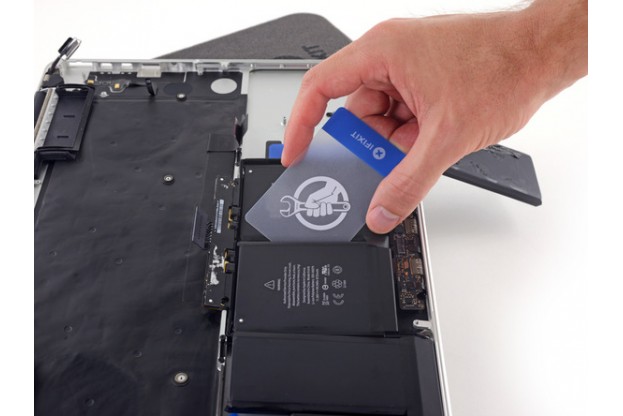

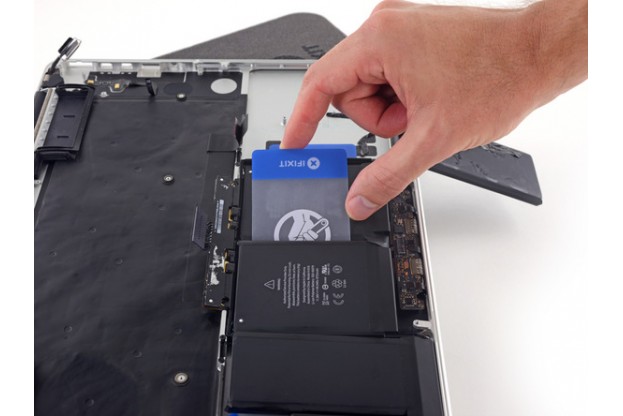

59
Снова прогреваем центральную секцию, делая акцент на левой части. Таким же образом вставляем карточку меж центральных секций, направляя ее в левую сторону. Не отклеиваем данную секцию сразу, целиком. Шаг 59 - Батарея
60

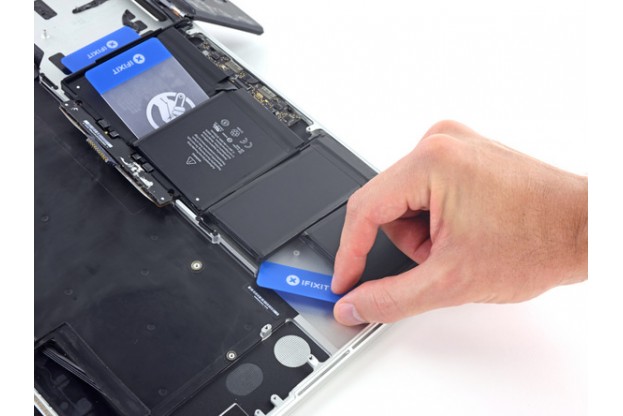

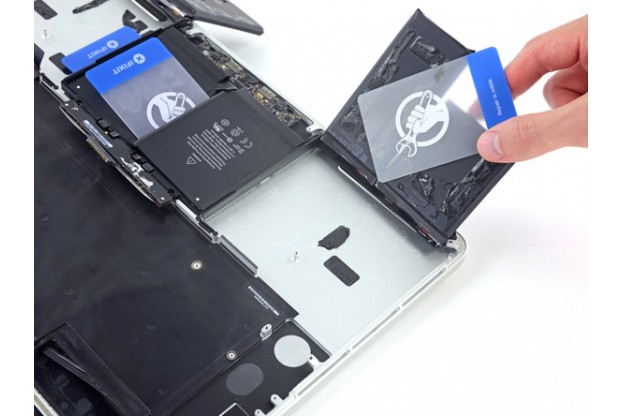

Таким же образом отворачиваем в сторону соседние 2 секции батареи, освобождая место для отклеивания центральных. Шаг 60 - Батарея

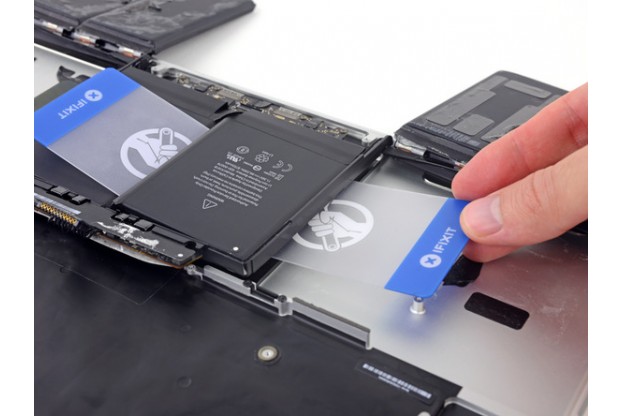

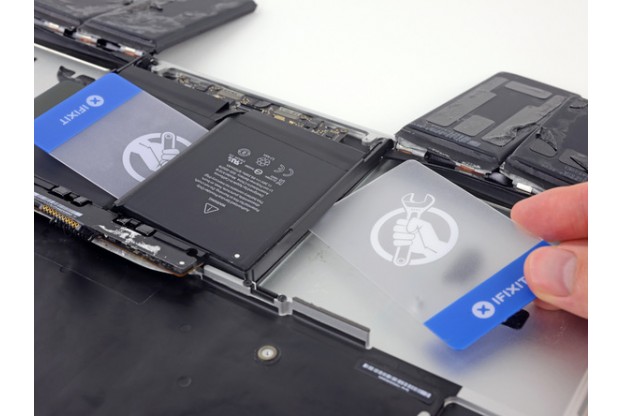

61

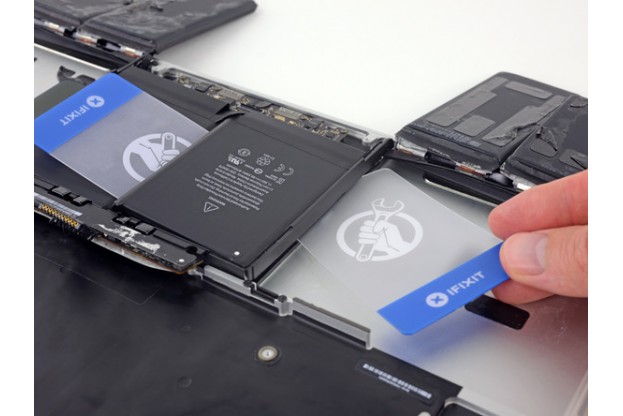

Поддеваем снизу, отклеиваем левую центральную секцию. Шаг 61 - Батарея

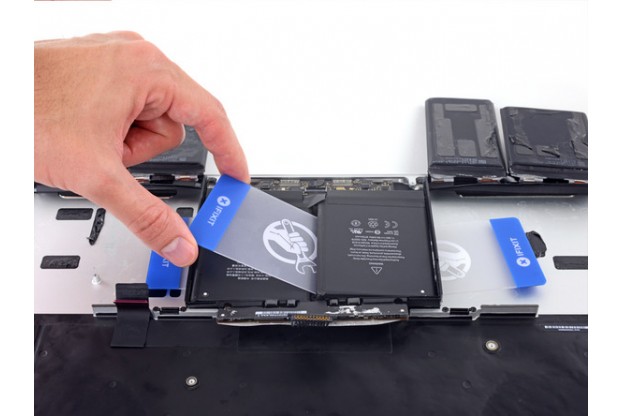

62

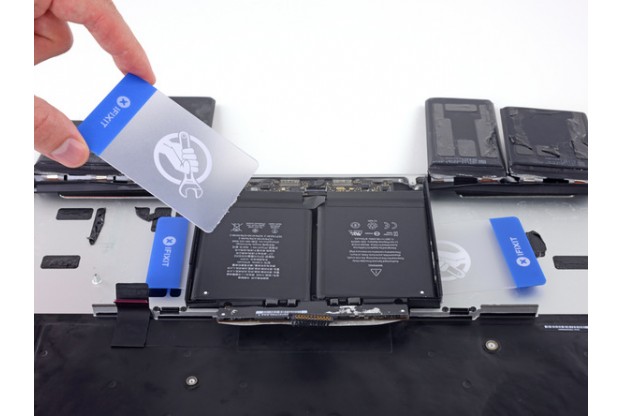

Вытаскиваем карточку, которая находится в середине и оставляем крайние. Шаг 62 - Батарея
63

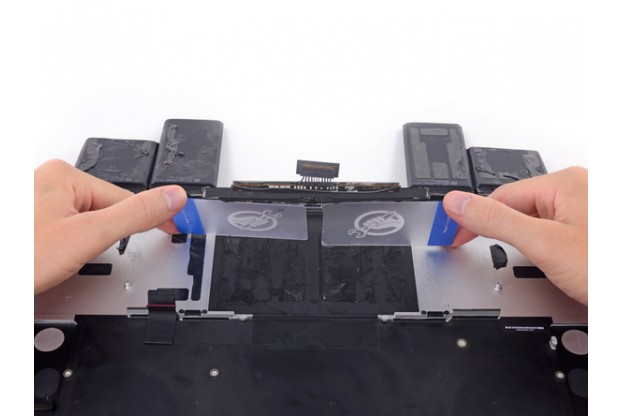

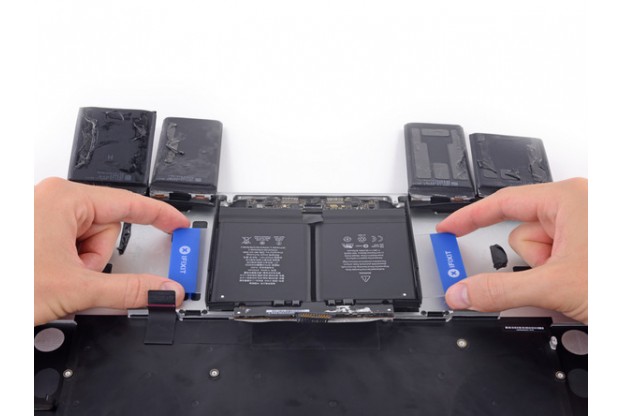

С помощью оставшихся двух карточек приподнимаем центральную часть батареи. Шаг 63 - Батарея

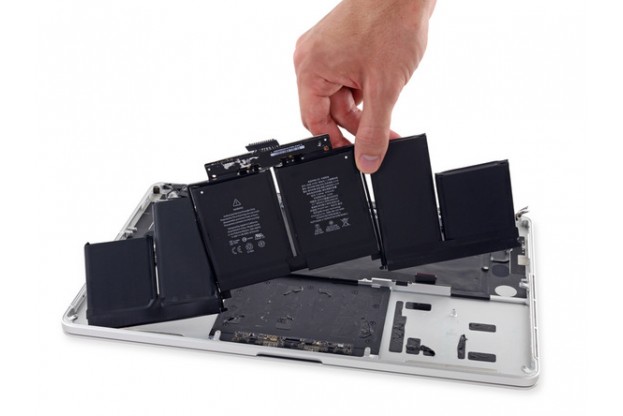

64

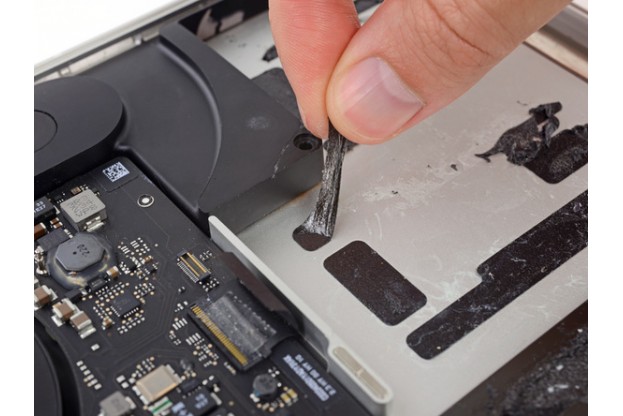

Извлекаем аккумулятор.Перед установкой нового аккумулятора необходимо удалить старый клей. Это можно сделать как пальцами, так и спуджером. Так же советуем протереть спиртом внутреннюю поверхность макбука под батареей.
