Замена дисплея в MacBook Pro Retina 13" Late 2012 / Early 2013

MacBook Pro 13" Retina Display Early 2013 MD212xx/A ME662xx/A

Данная модель имеет более тонкий и компактный корпус в сравнении и MacBook Pro, оснащена новый революционным дисплеем с технологией Retina разрешение 2560x1600. В новой версии разработчики Apple отказались от использования оптического привода, но добавили USB 3.0

Пошаговые инструкции Запчасти Инструмент



Пошаговая инструкция
1 - Шаг 1 - Снятие нижней панели
1

Шаг 1 - Снятие нижней панели

Перед началом работы выключаем ноутбук.
С помощью отвертки Pentalobe *1.5 откручиваем десять винтов:

Винт 2,3 мм Philips - 2 шт.


Винт 3,0 мм Philips - 8 шт.

2 - Шаг 2 - Снятие нижней панели
2

Шаг 2 - Снятие нижней панели

Снятие нижней панели начинаем со стороны петель. Нижняя панель дополнительно крепится к корпусу двумя пластиковыми защелками, при сборке сначала защелкиваем защелки, а потом закручиваем винты.
3 - Шаг 3 - Аккумулятор
3

Шаг 3 - Аккумулятор

Снимаем наклейку защищающую контакты.
4 - Шаг 4 - Аккумулятор
4

Шаг 4 - Аккумулятор

Откручиваем три винта:

Винт 2,8 мм Torx T6 - 2 шт.


Винт 7,0 мм Torx T8 - 1 шт.

Данные винты крепят разъем аккумулятора к материнской плате.
5 - Шаг 5 - Аккумулятор
5

Шаг 5 - Аккумулятор

При помощи пинцета вынимаем винт 7,0 мм Torx T8.
6 - Шаг 6 - Аккумулятор
6

Шаг 6 - Аккумулятор

При помощи пинцета снимаем пластиковую защитную крышку, расположенную с правой стороны разъема аккумулятора.
7 - Шаг 7 - Аккумулятор
7

Шаг 7 - Аккумулятор

Откручиваем винт:

Винт 6,4 мм Torx T6 - 1 шт.


8 - Шаг 8 - Аккумулятор
8 - Шаг 8 - Аккумулятор 8 - Шаг 8 - Аккумулятор
8

Шаг 8 - Аккумулятор

Приподнимаем плату аккумулятора. Для дальнейшего удобства работы с материнской платой отведите капель вверх.
Внимание! Не сгибайте шлейф сильно, иначе вы повредите его и приведет в негодность аккумулятор.
9 - Шаг 9 - Аккумулятор
9 - Шаг 9 - Аккумулятор 9 - Шаг 9 - Аккумулятор
9

Шаг 9 - Аккумулятор

Снимаем контактную пластину с помощью пинцета и откладываем в сторону. Удаление контактной пластины будет гарантировать, что батарея остается отключенной на протяжении всего ремонта и предотвратит случайное включение.
10 - Шаг 10 - Камера
10 - Шаг 10 - Камера 10 - Шаг 10 - Камера
10

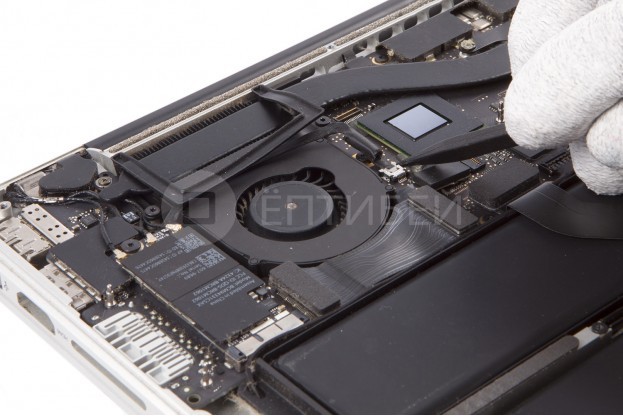

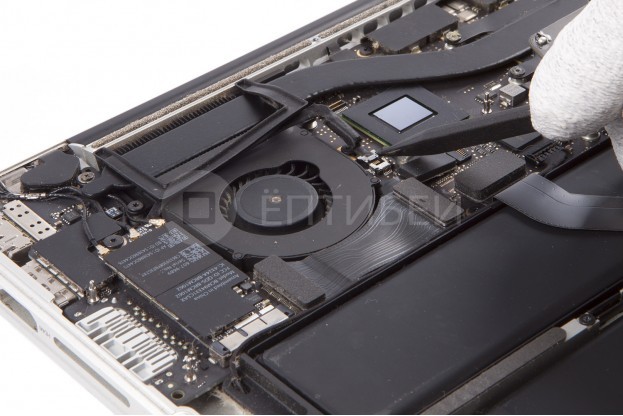

Шаг 10 - Камера

Кончиком диэлектрического спуджера поочередно с двух сторон вынимаем шлейф камеры из разъема на материнской плате.
11 - Шаг 11 - AirPort
11 - Шаг 11 - AirPort 11 - Шаг 11 - AirPort 11 - Шаг 11 - AirPort
11

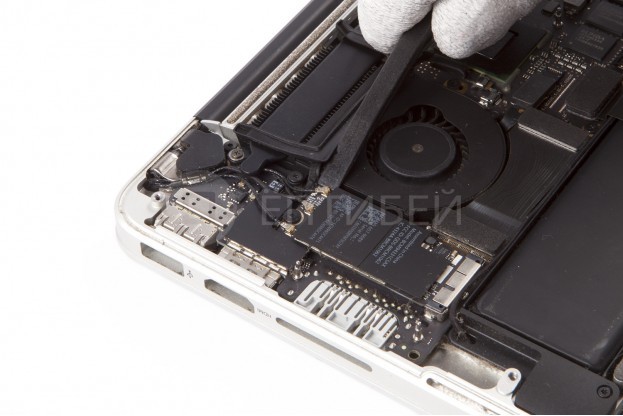

Шаг 11 - AirPort

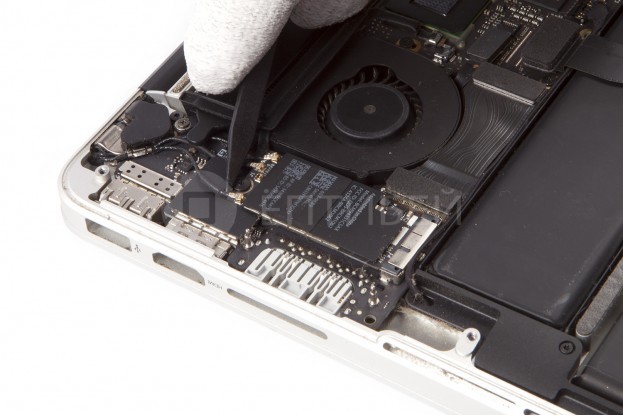

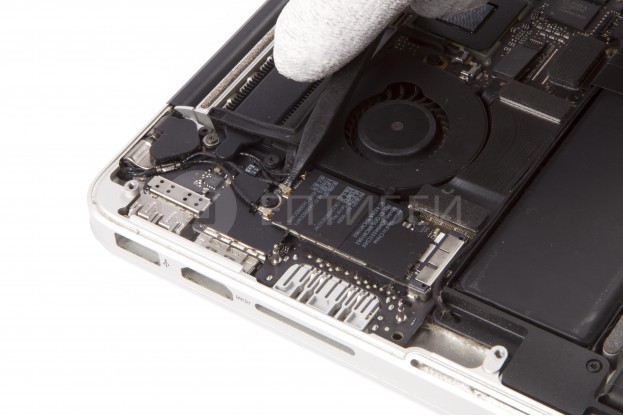

Кончиком диэлектрического спуджера поочередно отделяем три кабеля AirPort от материнской платы.
12 - Шаг 12 - Кабели
12

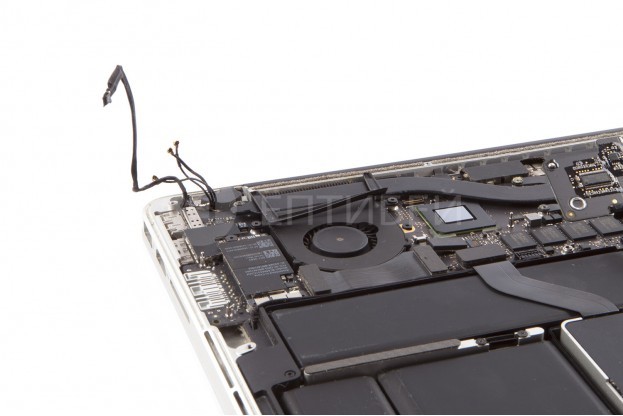

Шаг 12 - Кабели

Отводим в сторону кабели AirPort'a и камеры.
13 - Шаг 13 - Дисплей
13 - Шаг 13 - Дисплей 13 - Шаг 13 - Дисплей 13 - Шаг 13 - Дисплей
13

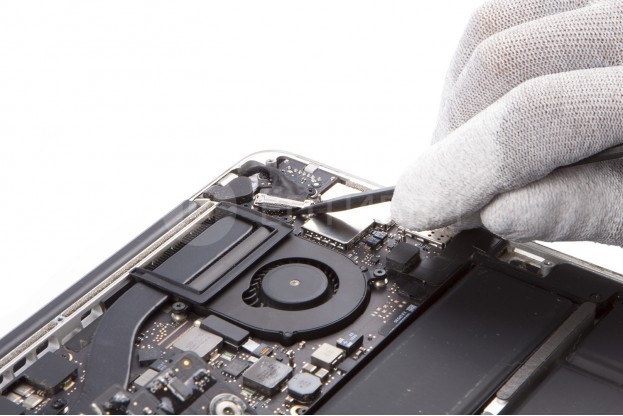

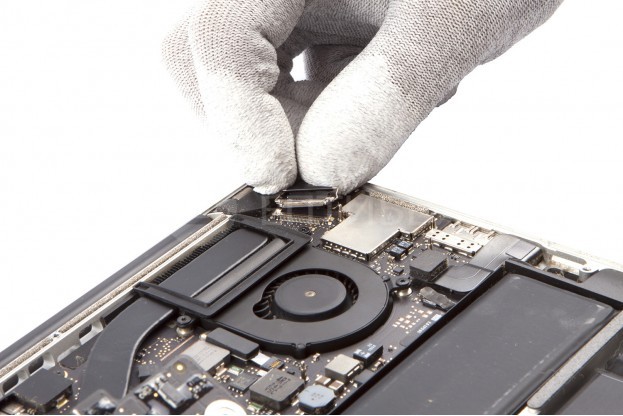

Шаг 13 - Дисплей

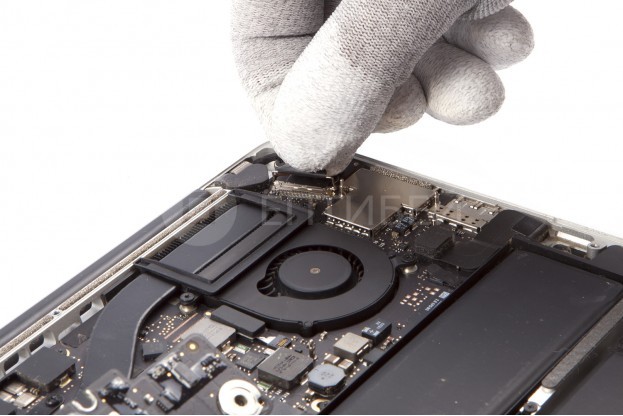

Приподнимаем фиксатор шлейфа дисплея и вынимаем шлейф и разъема на материнской плате.
Внимание! Извлечение шлейфа производим только параллельно материнской плате.
14 - Шаг 14 - Дисплей
14 - Шаг 14 - Дисплей 14 - Шаг 14 - Дисплей
14

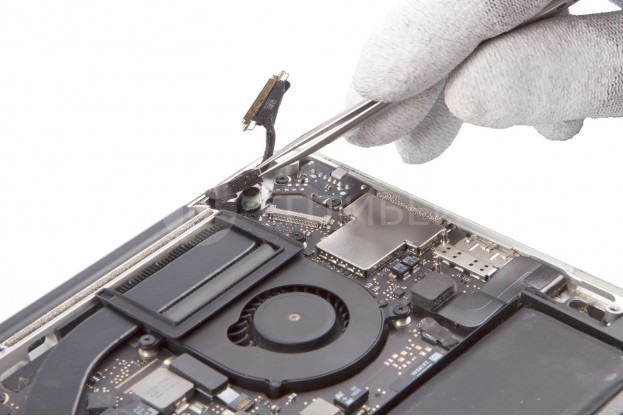

Шаг 14 - Дисплей

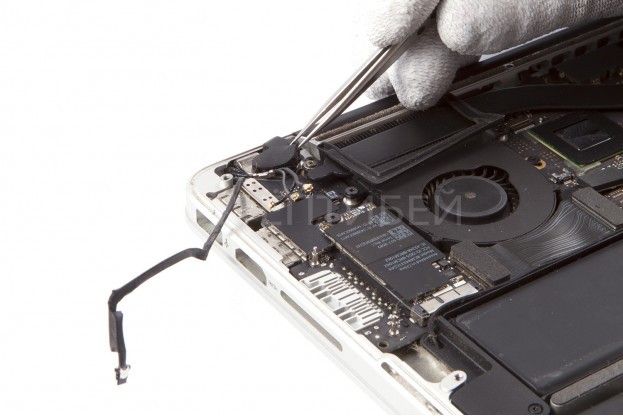

Используя пинцет извлекаем резиновые крышки с правой и левой стороны
15 - Шаг 15 - Дисплей
15 - Шаг 15 - Дисплей 15 - Шаг 15 - Дисплей
15

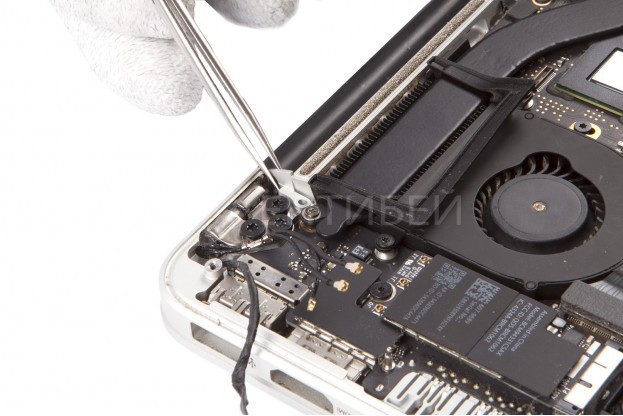

Шаг 15 - Дисплей

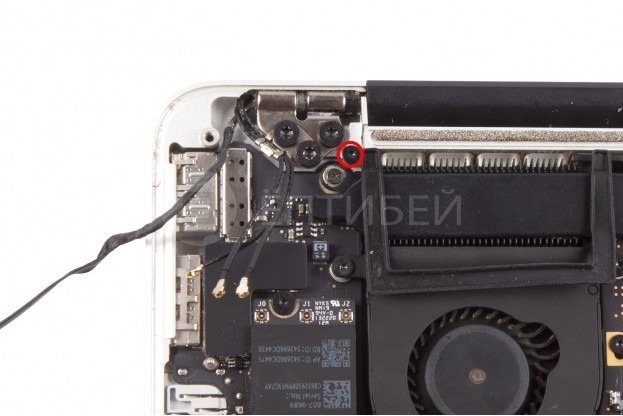

Откручиваем два винта:

Винт 3,1 мм Torx T5 - 2 шт.


Данные винты прикручивают направляющие петель к корпусу.
16 - Шаг 16 - Дисплей
16 - Шаг 16 - Дисплей 16 - Шаг 16 - Дисплей
16

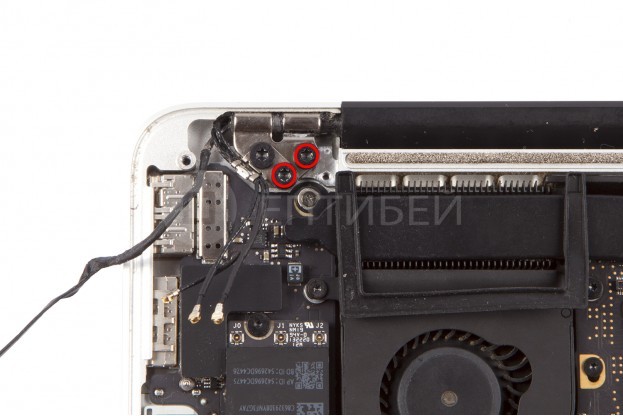

Шаг 16 - Дисплей

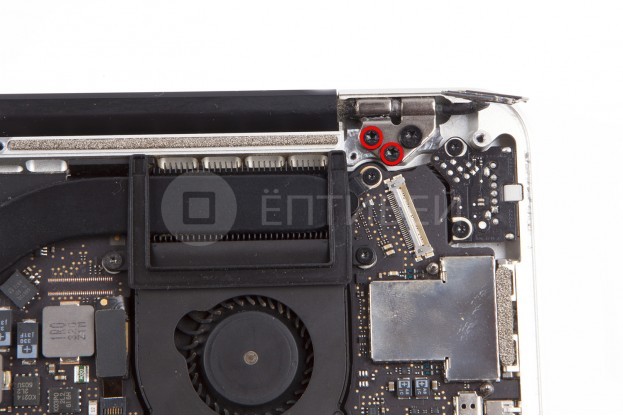

Откручиваем четыре винта:

Винт 5,3 мм Torx T8 - 4 шт.


Данные винты прикручивают петли дисплея к корпусу.
17 - Шаг 17 - Дисплей
17 - Шаг 17 - Дисплей 17 - Шаг 17 - Дисплей
17

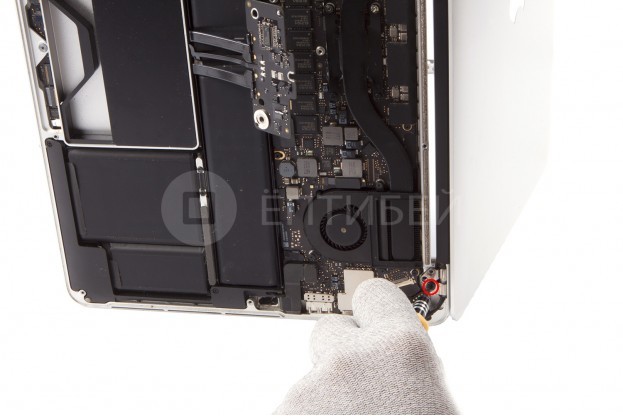

Шаг 17 - Дисплей

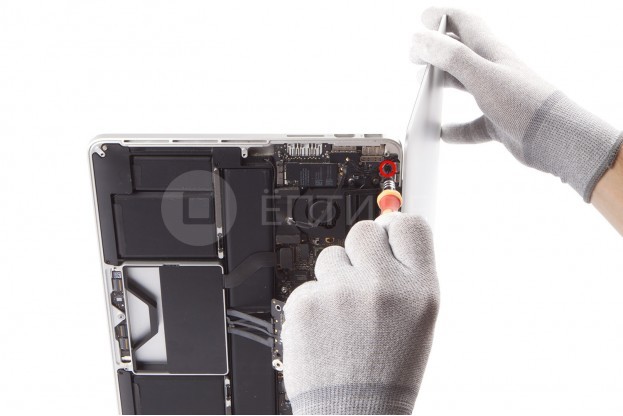

Для удобства раскрываем дисплей и ставим макбук ребром, придеоживая рукой откручиваем оставшиеся винты.
Откручиваем два винта:

Винт 5,3 мм Torx T8 - 2 шт.


Внимание! Обязательно придерживайте рукой в месте "изгиба" во избежания падения дисплея или нижней части, что может привести к повреждению.
18 - Шаг 18 - Дисплей
18 - Шаг 18 - Дисплей 18 - Шаг 18 - Дисплей 18 - Шаг 18 - Дисплей
18

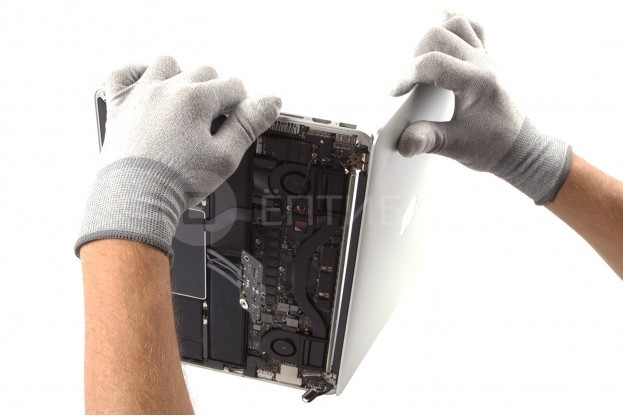

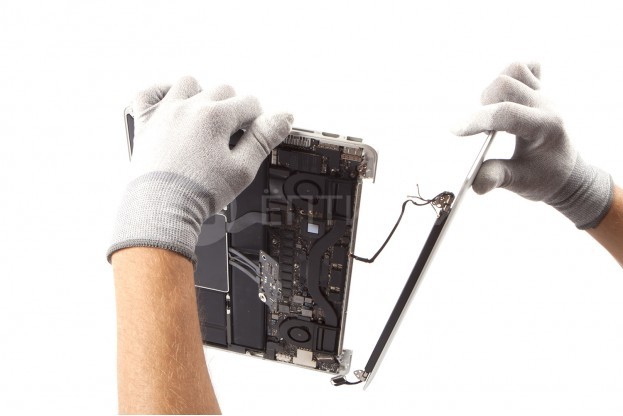

Шаг 18 - Дисплей

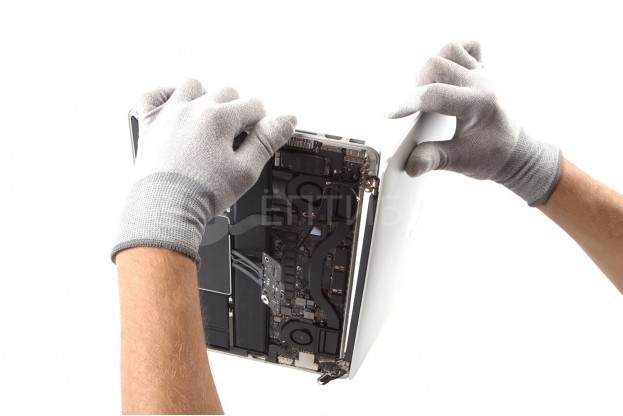

Аккуратно отведите дисплей в сторону задней крышки, нижнюю часть класть только клавиатурой на поверхность. Сборку осуществляем в обратной последовательности.
