Замена батареи в MacBook Pro Retina 13" Late 2012 / Early 2013

MacBook Pro 13" Retina Display Early 2013 MD212xx/A ME662xx/A

Данная модель имеет более тонкий и компактный корпус в сравнении и MacBook Pro, оснащена новый революционным дисплеем с технологией Retina разрешение 2560x1600. В новой версии разработчики Apple отказались от использования оптического привода, но добавили USB 3.0

Пошаговые инструкции Запчасти Инструмент



Пошаговая инструкция
1 - Шаг 1 - Снятие нижней панели
1

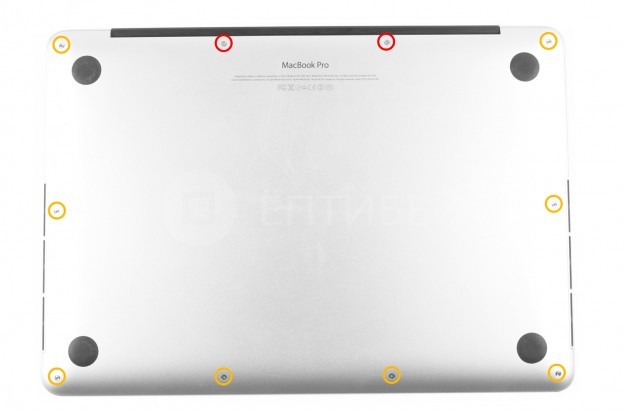

Шаг 1 - Снятие нижней панели

Перед началом работы выключаем ноутбук.
С помощью отвертки Pentalobe *1.5 откручиваем десять винтов:

Винт 2,3 мм Philips - 2 шт.


Винт 3,0 мм Philips - 8 шт.

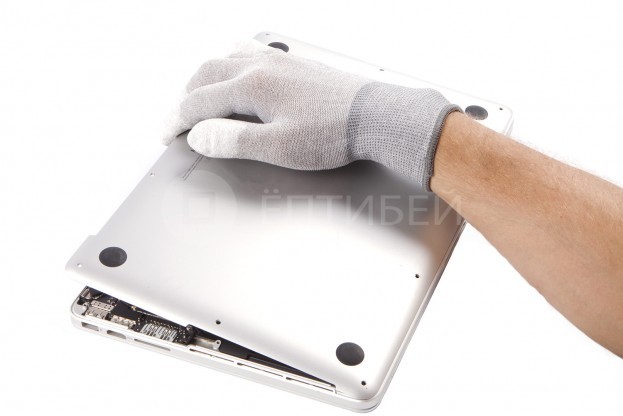

2 - Шаг 2 - Снятие нижней панели
2

Шаг 2 - Снятие нижней панели

Снятие нижней панели начинаем со стороны петель. Нижняя панель дополнительно крепится к корпусу двумя пластиковыми защелками, при сборке сначала защелкиваем защелки, а потом закручиваем винты.
3 - Шаг 3 - Аккумулятор
3

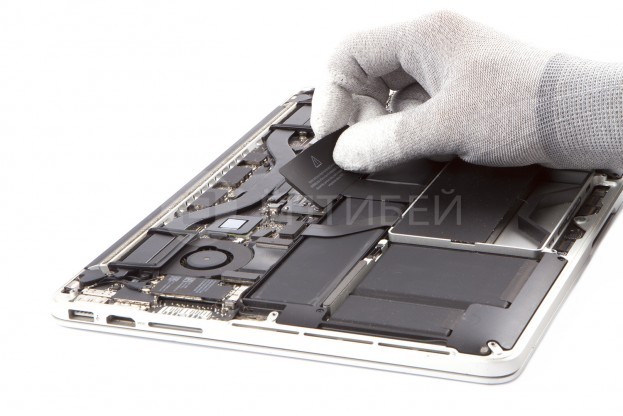

Шаг 3 - Аккумулятор

Снимаем наклейку защищающую контакты.
4 - Шаг 4 - Аккумулятор
4

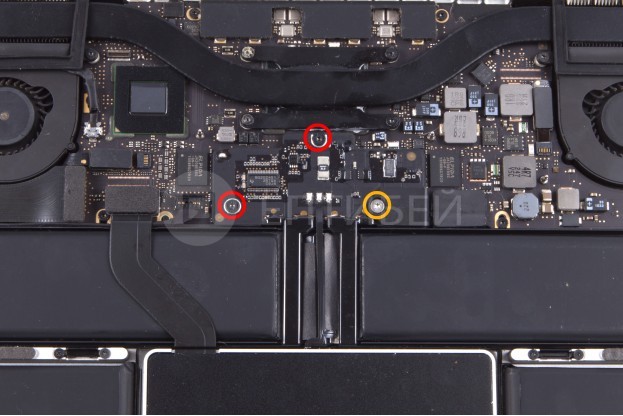

Шаг 4 - Аккумулятор

Откручиваем три винта:

Винт 2,8 мм Torx T6 - 2 шт.


Винт 7,0 мм Torx T8 - 1 шт.

Данные винты крепят разъем аккумулятора к материнской плате.
5 - Шаг 5 - Аккумулятор
5

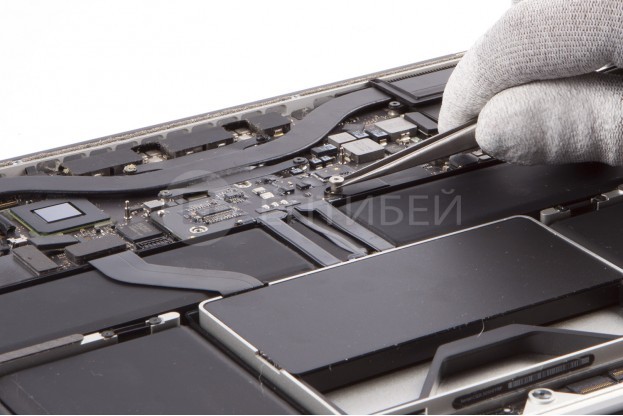

Шаг 5 - Аккумулятор

При помощи пинцета вынимаем винт 7,0 мм Torx T8.
6 - Шаг 6 - Аккумулятор

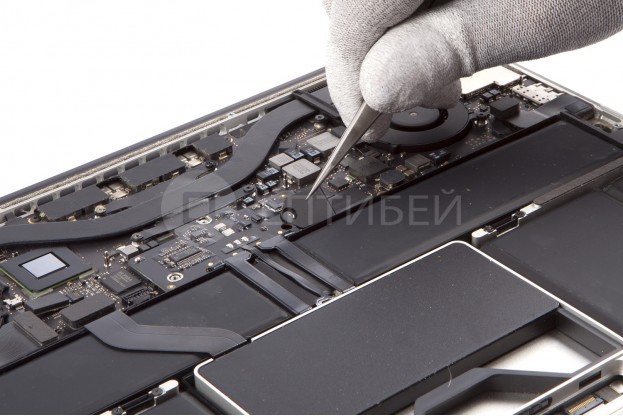

6

Шаг 6 - Аккумулятор

При помощи пинцета снимаем пластиковую защитную крышку, расположенную с правой стороны разъема аккумулятора.
7 - Шаг 7 - Аккумулятор
7

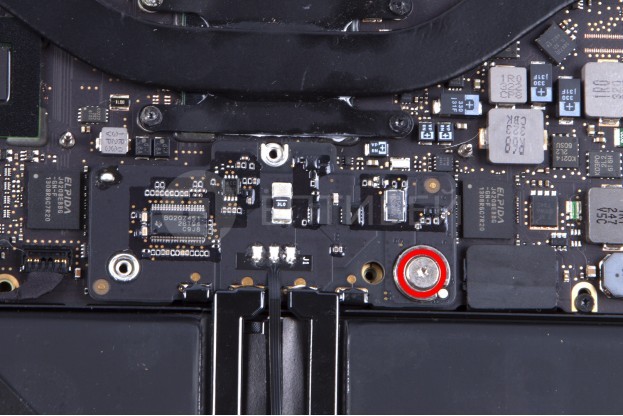

Шаг 7 - Аккумулятор

Откручиваем винт:

Винт 6,4 мм Torx T6 - 1 шт.


8 - Шаг 8 - Аккумулятор
8 - Шаг 8 - Аккумулятор 8 - Шаг 8 - Аккумулятор
8

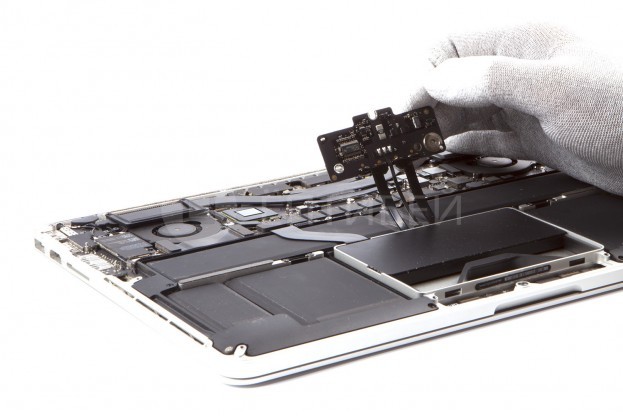

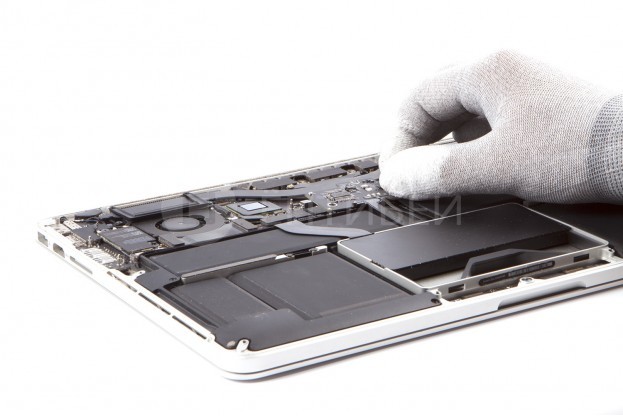

Шаг 8 - Аккумулятор

Приподнимаем плату аккумулятора. Для дальнейшего удобства работы с материнской платой отведите капель вверх.
Внимание! Не сгибайте шлейф сильно, иначе вы повредите его и приведет в негодность аккумулятор.
9 - Шаг 9 - Аккумулятор
9 - Шаг 9 - Аккумулятор 9 - Шаг 9 - Аккумулятор
9

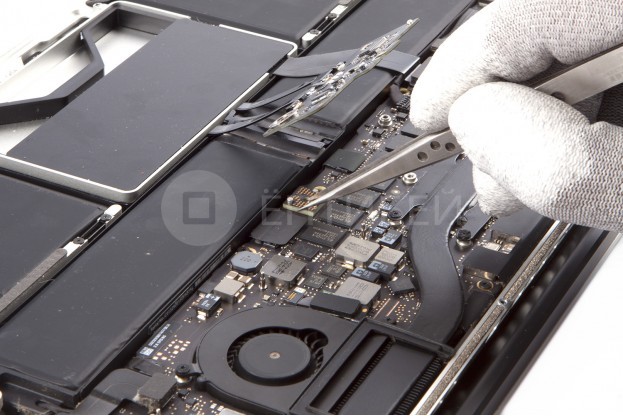

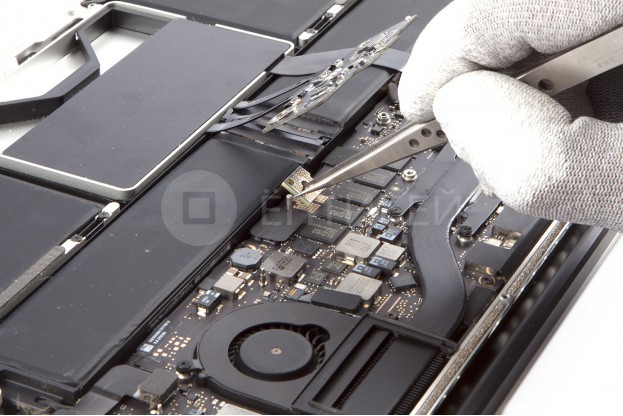

Шаг 9 - Аккумулятор

Снимаем контактную пластину с помощью пинцета и откладываем в сторону. Удаление контактной пластины будет гарантировать, что батарея остается отключенной на протяжении всего ремонта и предотвратит случайное включение.
10 - Шаг 10 - SSD
10

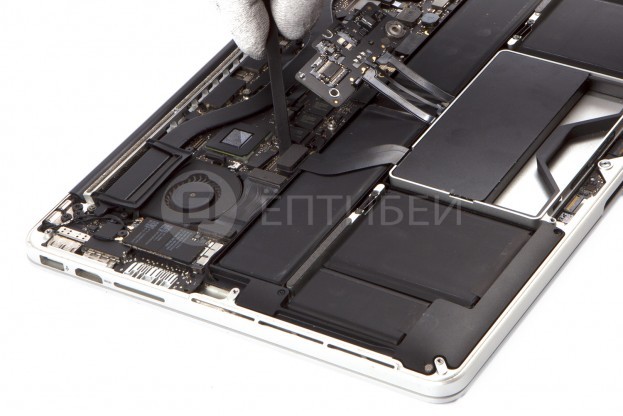

Шаг 10 - SSD

Диэлектрическим спуджером отсоединяем вверх разъем и аккуратно загибаем шлейф вверх.
11 - Шаг 11 - SSD
11 - Шаг 11 - SSD 11 - Шаг 11 - SSD

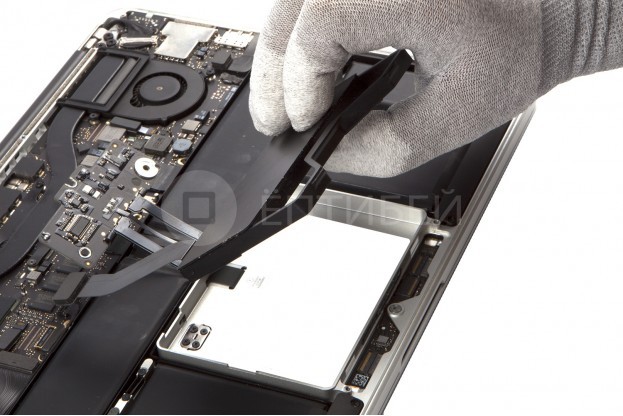

11

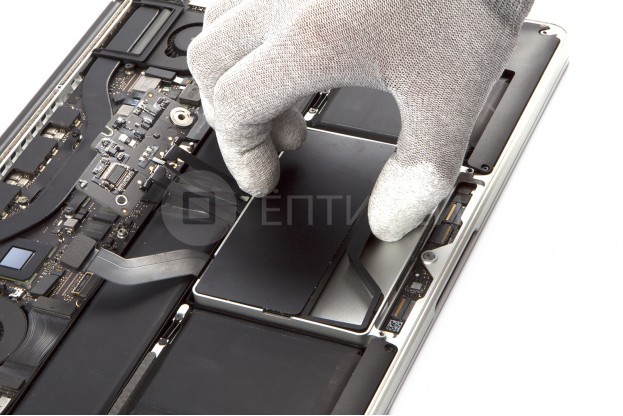

Шаг 11 - SSD

Сжимаем пластиковую пружину SSD кейса и вынимаем его.
12 - Шаг 12 - Аккумулятор

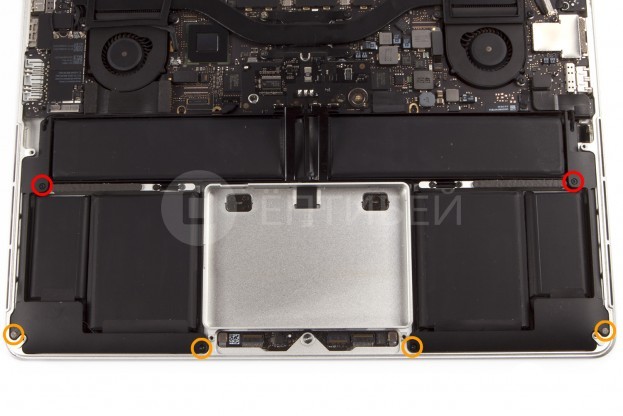

12

Шаг 12 - Аккумулятор

Откручиваем шесть винтов:

Винт 6,8 мм Torx T5 - 2 шт.

Винт 6,3 мм Torx T5 - 4 шт.


13 - Шаг 13 - Аккумулятор
13 - Шаг 13 - Аккумулятор 13 - Шаг 13 - Аккумулятор

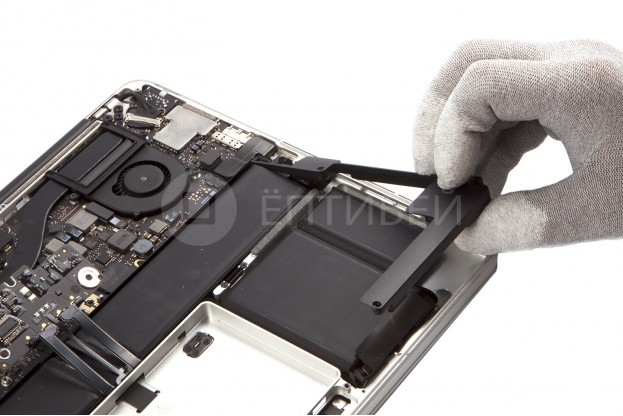

13

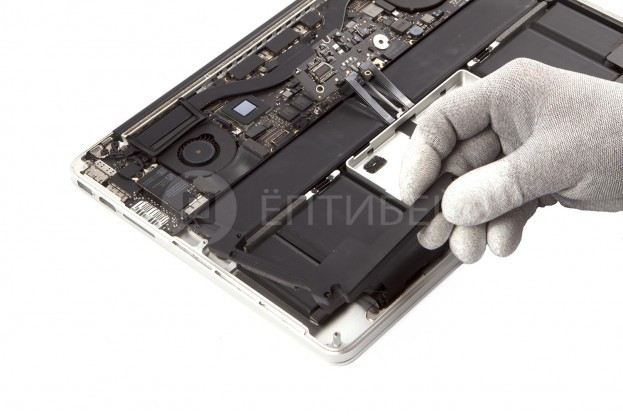

Шаг 13 - Аккумулятор

Вынимаем фиксаторы аккумулятора с левой и с правой стороны.
14 - Шаг 14 - Правый динамик
14

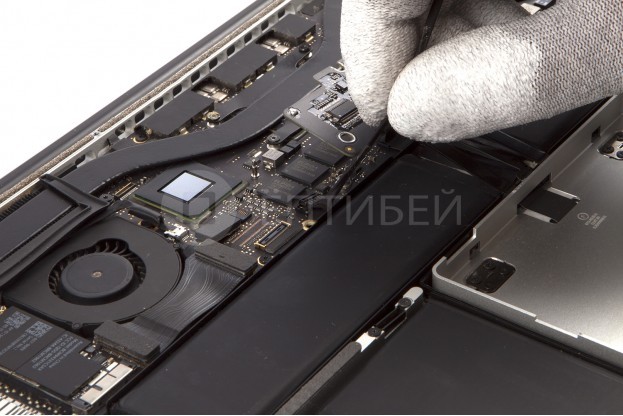

Шаг 14 - Правый динамик

Отсоединяем вверх разъем правого динамика.
15 - Шаг 15 - Наушники
15 - Шаг 15 - Наушники 15 - Шаг 15 - Наушники

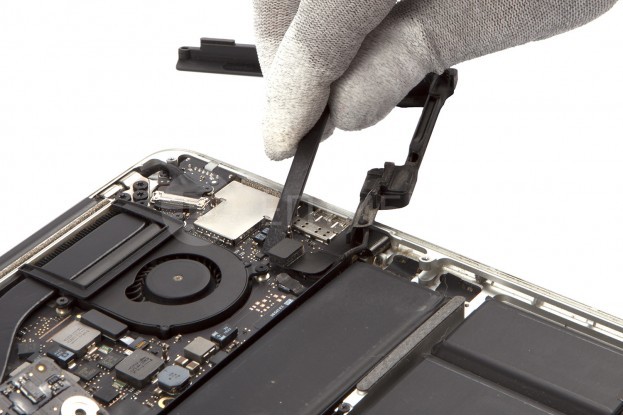

15

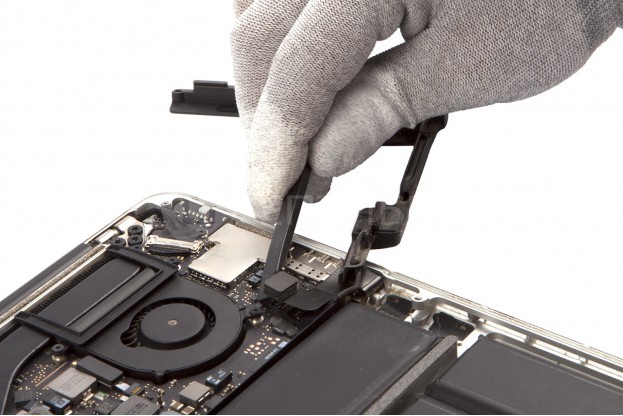

Шаг 15 - Наушники

Плоским спуджером отсоединяем вверх разъем наушников и загибаем его вверх, что бы не мешался при снятии разъема для левого динамика.
16 - Шаг 16 - Левый динамик
16

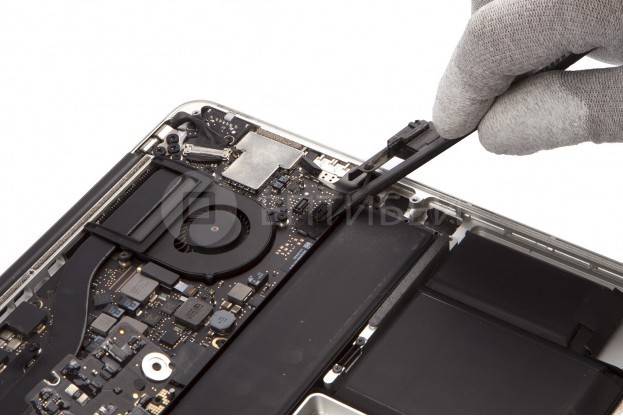

Шаг 16 - Левый динамик

Отсоединяем вверх разъем леовго динамика.
18 - Шаг 17 - Аккумулятор
18 - Шаг 17 - Аккумулятор 18 - Шаг 17 - Аккумулятор 18 - Шаг 17 - Аккумулятор

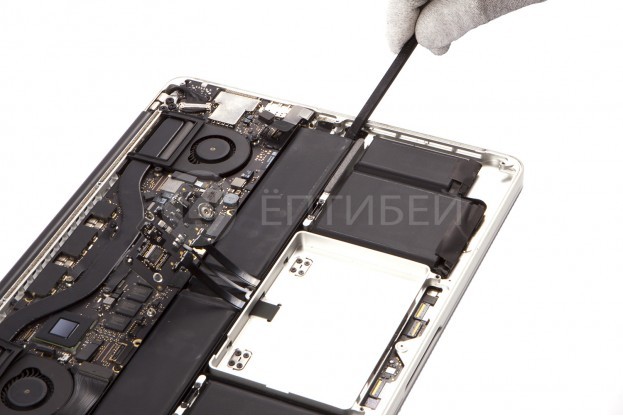

18

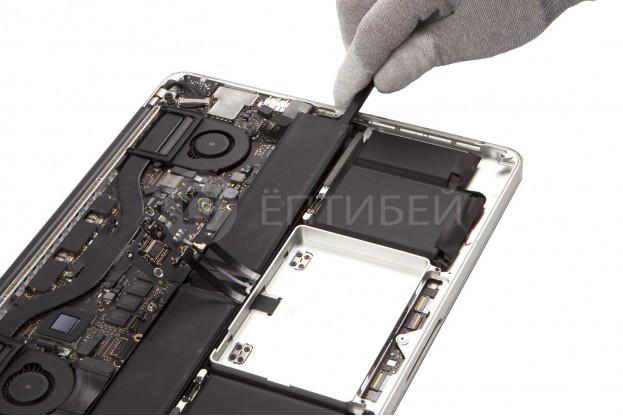

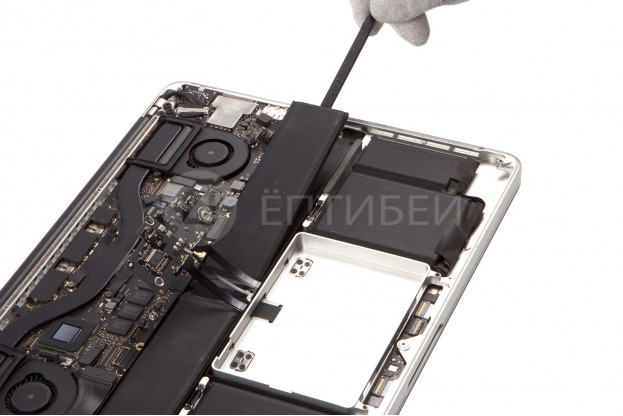

Шаг 17 - Аккумулятор

Используя плоский спуджер поддеваем аккумулятор и отклеиваем его с левой стороны.
19 - Шаг 18 - Аккумулятор
19 - Шаг 18 - Аккумулятор 19 - Шаг 18 - Аккумулятор 19 - Шаг 18 - Аккумулятор

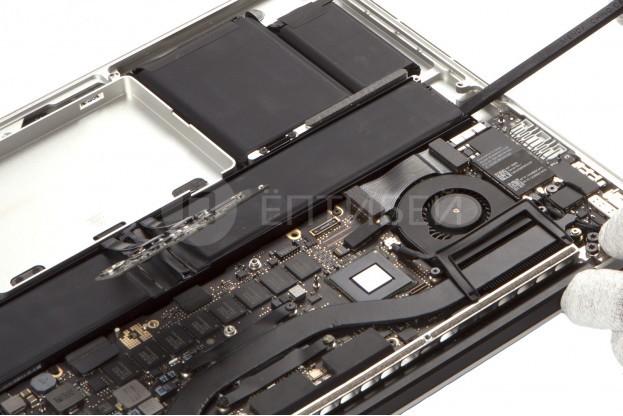

19

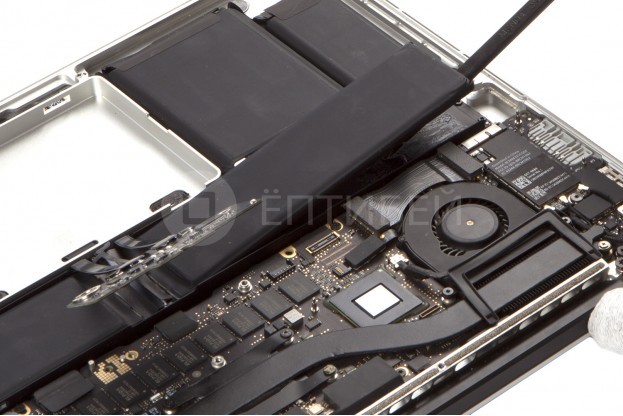

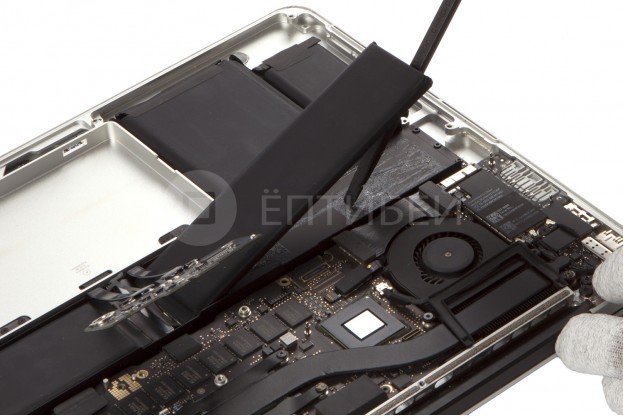

Шаг 18 - Аккумулятор

Используя плоский спуджер поддеваем аккумулятор и отклеиваем его с правой стороны.
20 - Шаг 19 - Аккумулятор
20 - Шаг 19 - Аккумулятор 20 - Шаг 19 - Аккумулятор

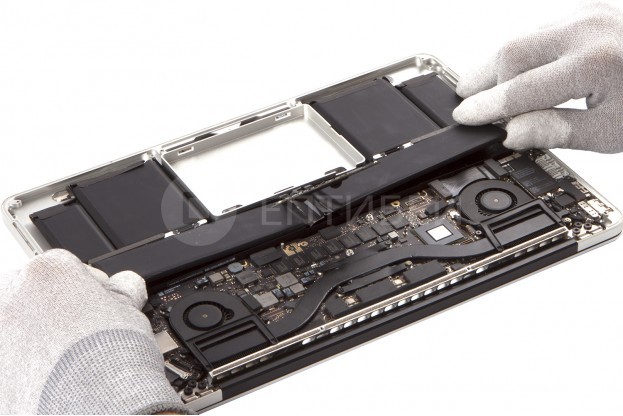

20

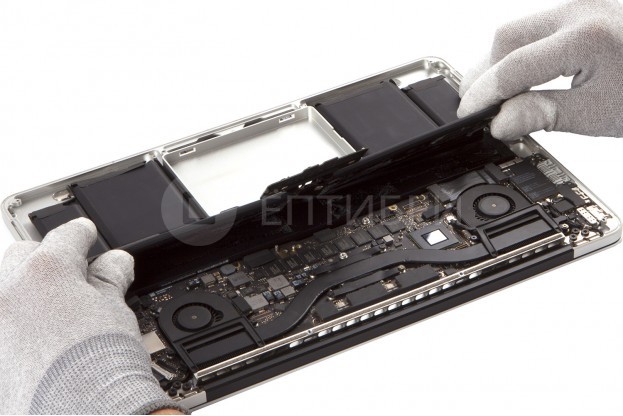

Шаг 19 - Аккумулятор

Поднимаем центральную часть аккумулятора.
21 - Шаг 20 - Аккумулятор
21 - Шаг 20 - Аккумулятор 21 - Шаг 20 - Аккумулятор 21 - Шаг 20 - Аккумулятор 21 - Шаг 20 - Аккумулятор 21 - Шаг 20 - Аккумулятор
21

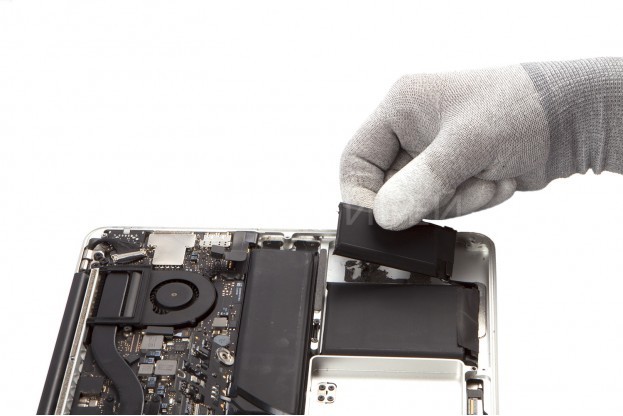

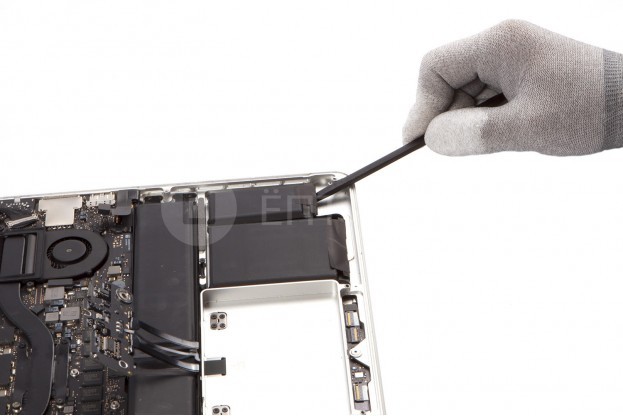

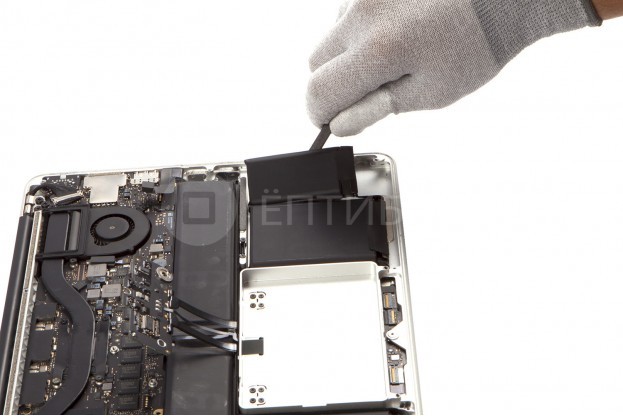

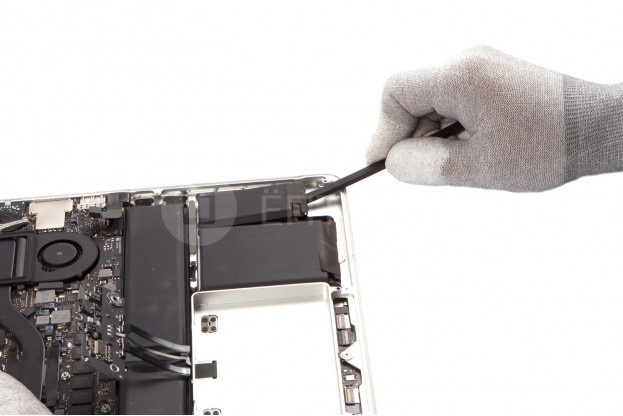

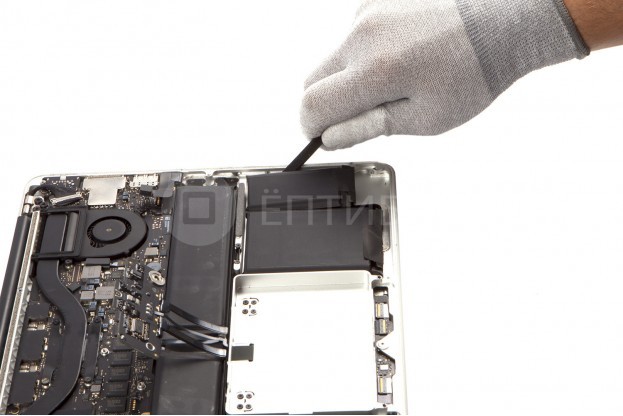

Шаг 20 - Аккумулятор

Используя плоский спуджер поддеваем нижнюю часть аккумулятора и отклеиваем его с правой стороны.
22 - Шаг 21 - Аккумулятор
22 - Шаг 21 - Аккумулятор 22 - Шаг 21 - Аккумулятор 22 - Шаг 21 - Аккумулятор 22 - Шаг 21 - Аккумулятор
22

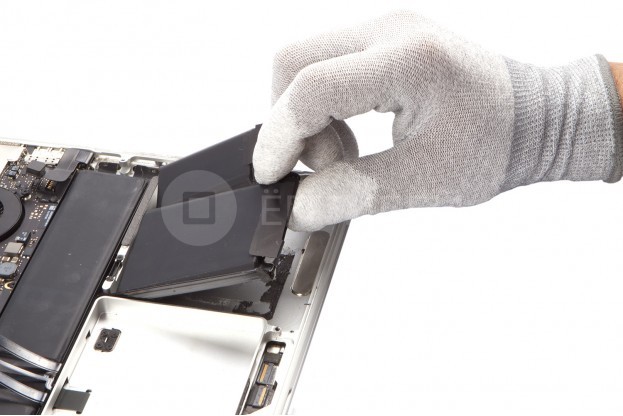

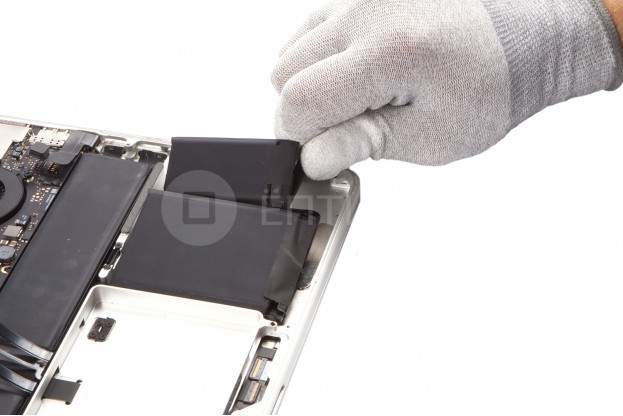

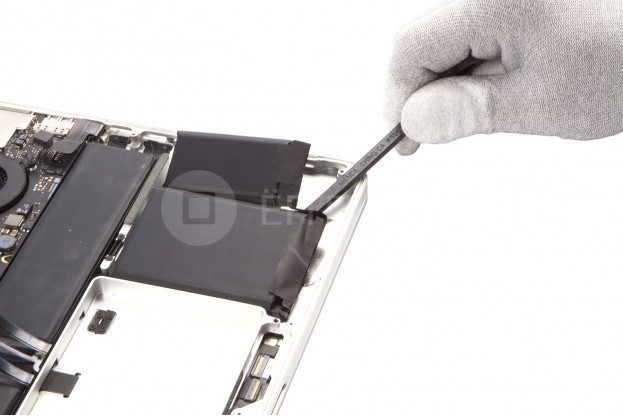

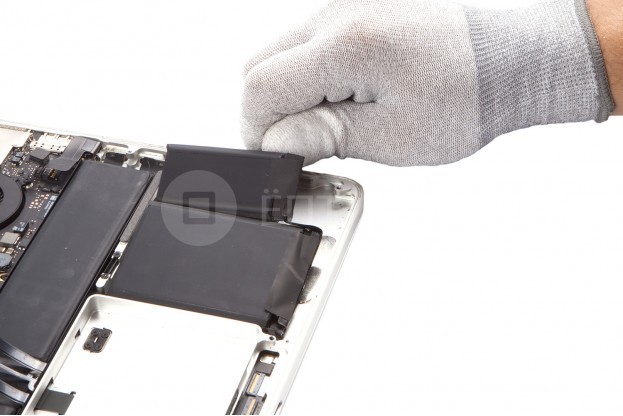

Шаг 21 - Аккумулятор

Используя плоский спуджер поддеваем нижнюю часть аккумулятора и отклеиваем его с левой стороны.
23 - Шаг 22 - Аккумулятор
23 - Шаг 22 - Аккумулятор 23 - Шаг 22 - Аккумулятор
23

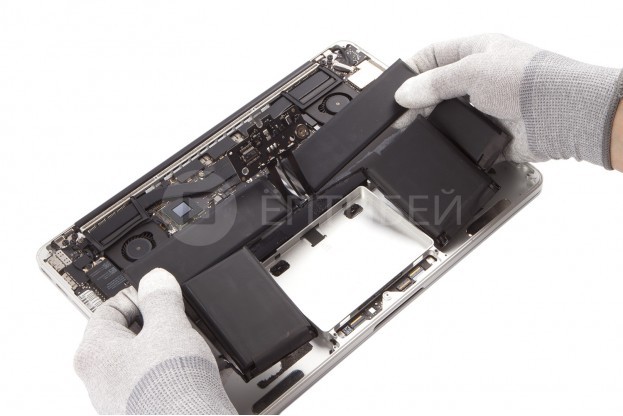

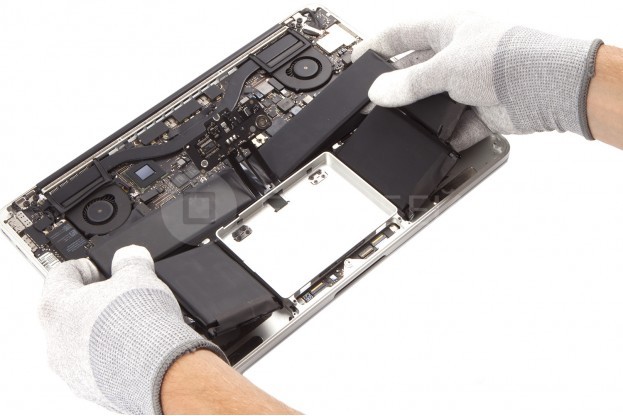

Шаг 22 - Аккумулятор

Берем двумя руками аккумулятор и аккуратно вынимаем из корпуса.
24 - Шаг 23 - Аккумулятор
24

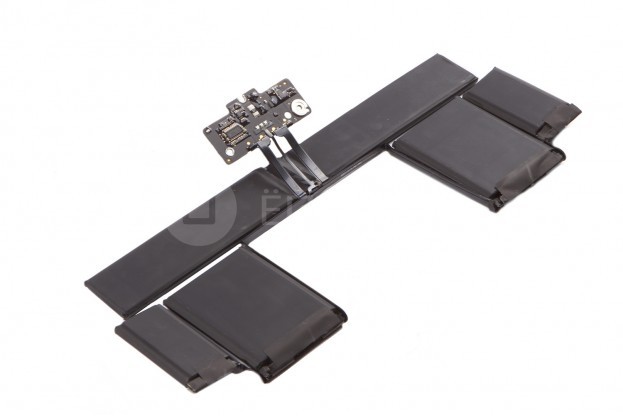

Шаг 23 - Аккумулятор

Готово! Вставляем новый аккумулятор, сборку осуществляем в обратной последовательности.
