Замена жесткого диска в MacBook Pro 13" 2011 - 2012

MacBook Pro 13" Unibody Early 2011

MacBook Pro 13" Early 2011 обладает двумя планками оперативной памяти DDR3 SDRAM объемом по 2ГБ каждая, а так же широкоформатным экраном с разрешением 1920х1200.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней крышки
1

Шаг 1 - Снятие задней крышки

Производим снятие задней крышки, откручивая следующие винты:

Винт 14.4 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 4 шт.
2 - Шаг 2 - Снятие задней крышки
2 - Шаг 2 - Снятие задней крышки 2 - Шаг 2 - Снятие задней крышки
2

Шаг 2 - Снятие задней крышки

С помощью пальцев поддеваем заднюю крышку и извлекаем её.
3 - Шаг 3 - Отключение аккумулятора
3 - Шаг 3 - Отключение аккумулятора 3 - Шаг 3 - Отключение аккумулятора
3

Шаг 3 - Отключение аккумулятора

С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его.
4 - Шаг 4 - Отгибание разъема аккумулятора
4

Шаг 4 - Отгибание разъема аккумулятора

Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись.
5 - Шаг 5 - Жесткий диск
5

Шаг 5 - Жесткий диск

Откручиваем два винта Phillips, крепящие кронштейн к корпусу макбука.
6 - Шаг 6 - Жесткий диск
6

Шаг 6 - Жесткий диск

Достаём кронштейн жесткого диска из корпуса макбука.

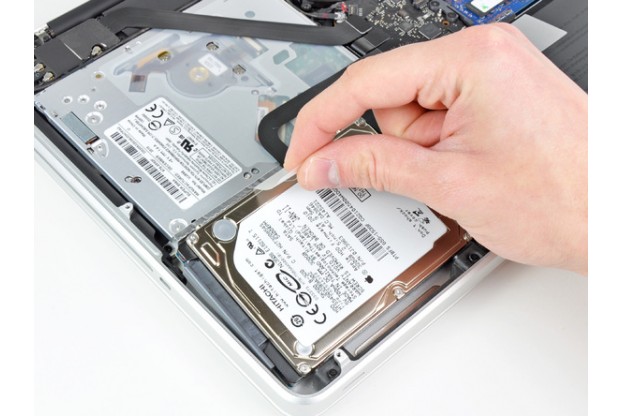

7 - Шаг 7 - Жесткий диск
7

Шаг 7 - Жесткий диск

С помощью прозрачного ярлычка извлекаем жесткий диск.
8 - Шаг 8 - Жесткий диск
8 - Шаг 8 - Жесткий диск 8 - Шаг 8 - Жесткий диск
8

Шаг 8 - Жесткий диск

Вытаскиваем шлейф жесткого диска из разъема диска. Необходимо придерживать за часть коннектора, которая вставлена в диск, а не за кабель, иначе рискуете повредить шлейф.

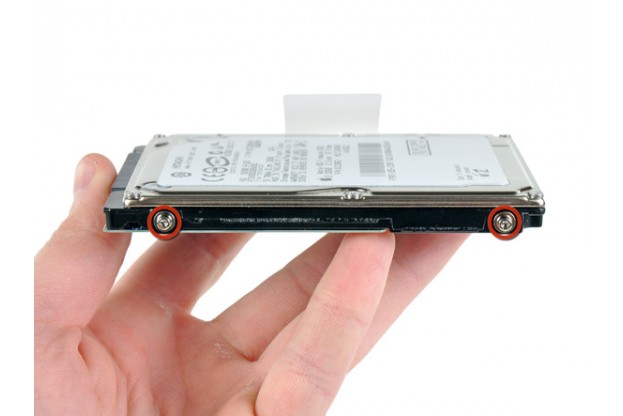

9 - Шаг 9 - Жесткий диск
9 - Шаг 9 - Жесткий диск 9 - Шаг 9 - Жесткий диск
9

Шаг 9 - Жесткий диск

Выкручиваем 4 винта Torx T6 - 6мм. При установке нового жесткого диска необходимо вернуть данные винты на их места.
