MacBook Pro 13" Unibody Early 2011
MacBook Pro 13" Early 2011 обладает двумя планками оперативной памяти DDR3 SDRAM объемом по 2ГБ каждая, а так же широкоформатным экраном с разрешением 1920х1200.
Пошаговая инструкция
1
Производим снятие задней крышки, откручивая следующие винты:Шаг 1 - Снятие задней крышки
•Винт 14.4 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 4 шт.
2
С помощью пальцев поддеваем заднюю крышку и извлекаем её. Шаг 2 - Снятие задней крышки
3
С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его. Шаг 3 - Отключение аккумулятора
4
Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись. Шаг 4 - Отгибание разъема аккумулятора

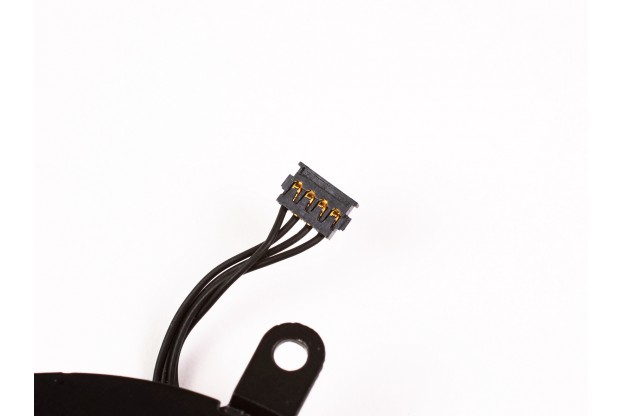

5

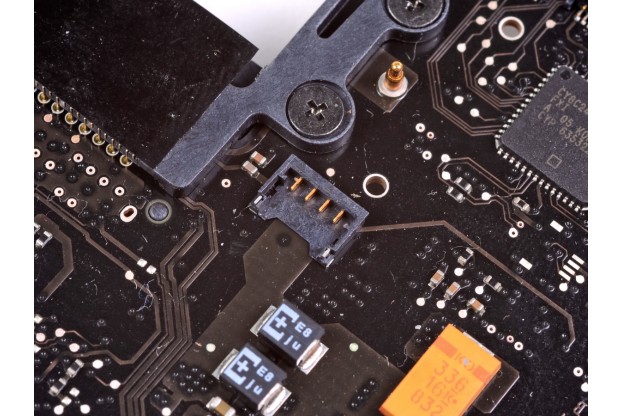

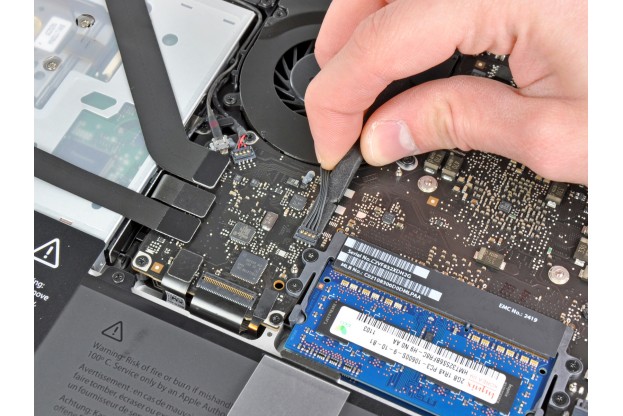

С помощью плоского конца спуджера - подденьте разъем. Поддевать необходимо снизу вверх, иначе можно повредить коннектор на материнской плате. Шаг 5 - Снятие кулера
6

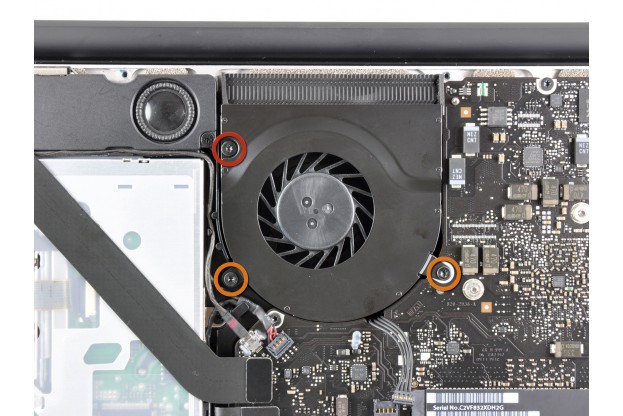

Откручиваем три винта, крепящие кулер к корпусу:Шаг 6 - Снятие кулера
•Винт 7 мм Torx T6- 1 шт.
•Винт 5.3 мм Torx T6 - 2 шт.
7
Извлекаем кулер. Шаг 7 - Снятие кулера
8
Достаём правый кабель динамика из-под удерживающего паза острым концом спуджера. Тянем вверх, чтобы открепить коннектор от материнской платы. Шаг 8 - Материнская плата
9
Отключаем шлейф камеры. Необходимо тянуть за кабель параллельно материнской плате, иначе рискуете повредить разъем. Шаг 9 - Материнская плата
10
Отключаем следующие четыре шлейфа:Шаг 10 - Материнская плата
•Шлейф платы AirPort / Bluetooth
•Шлейф оптического привода
•Шлейф жесткого диска
•Шлейф тачпада
11
С помощью медиатора, плоского конца спуджера или ногтя поднимите замок на коннекторе шлейфа клавиатуры на материнской плате. Извлекаем шлейф из коннектора. Шаг 11 - Материнская плата
12
Снимаем небольшой кусок защитной ленты над шлейфом подсветки клавиатуры, если он есть. Шаг 12 - Материнская плата
13

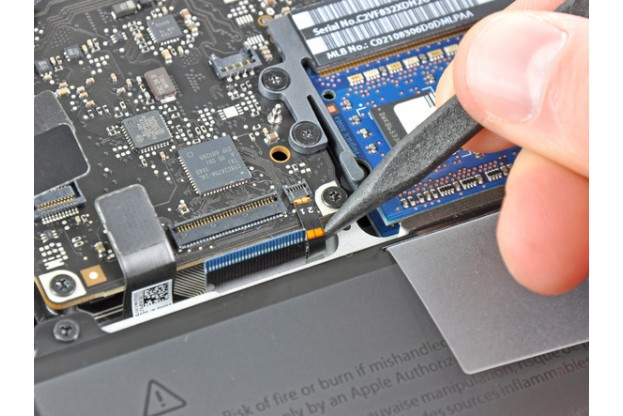

Тонким кончиком спуджера так же поднимаем замок шлейфа и извлекаем шлейф параллельно материнской плате. Шаг 13 - Материнская плата
14
Плоским концом спуджера отключаем шлейф датчика аккумулятора. Шаг 14 - Материнская плата
15

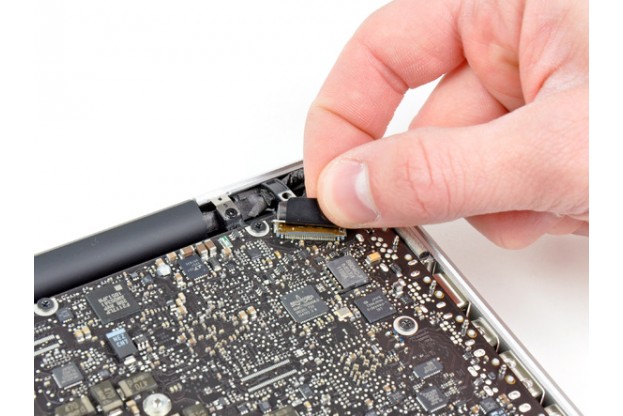

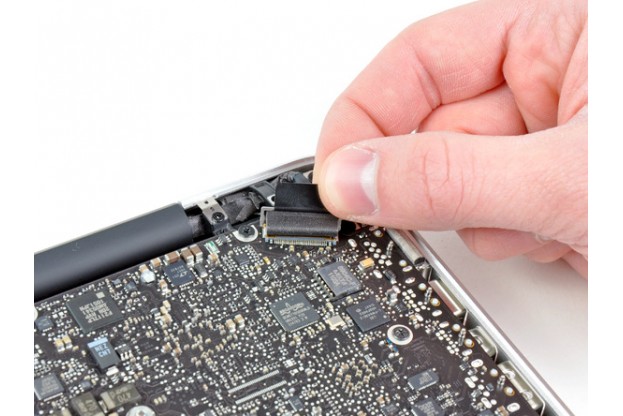

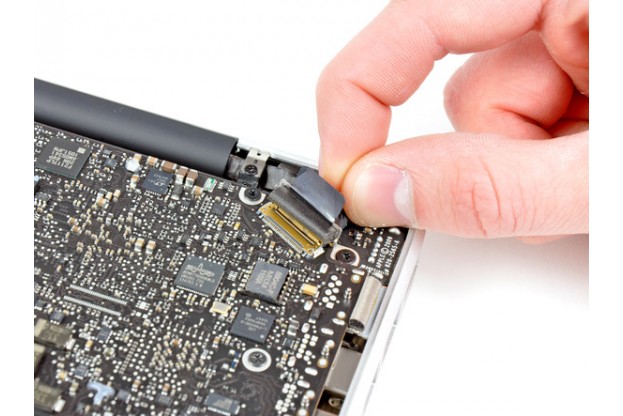

Медленным движением поднимаем замок крепления к материнской плате за ярлычок, после чего осторожно тянем сам кабель параллельно материнской плате в обратную сторону. Отключение следует производить аккуратно, так как при данной операции можно повредить материнскую плату. Шаг 15 - Материнская плата
16
Необходимо выкрутить следующие 9 винтов:Шаг 16 - Материнская плата
•Винт 3.6 мм Torx T6- 5 шт.
•Винт 4.3 мм Torx T6- 2 шт.
•Винт 7.2 мм Torx T6- 2 шт.
17

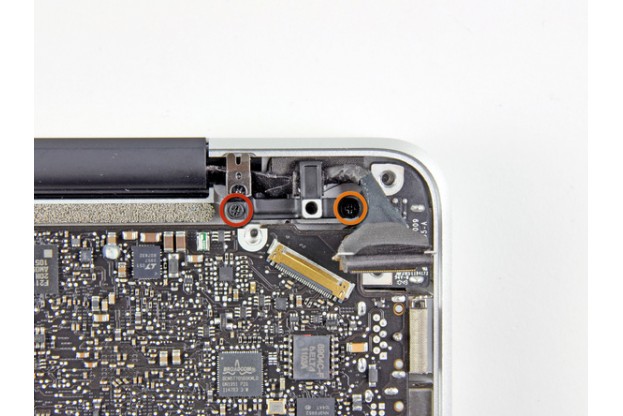

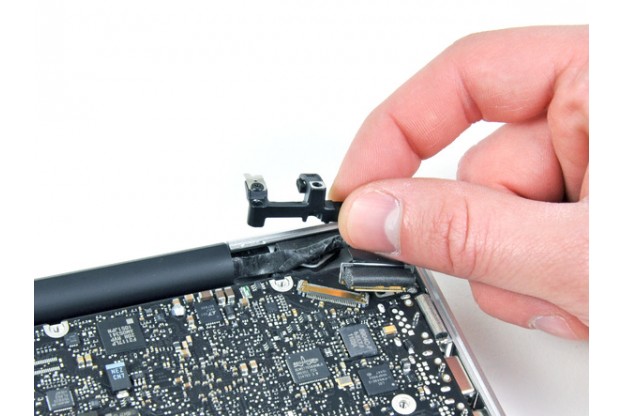

Выкручиваем винты, крепящие удерживающую планку:Шаг 17 - Материнская плата
•Винт 8.6 мм Phillips - 1 шт.
•Винт 5.5 мм Phillips - 1 шт.
Снимаем планку.

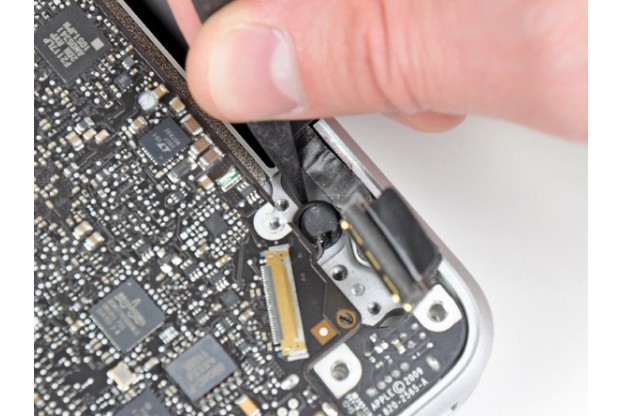

18
Острым концом спуджера аккуратно зачищаем от клея микрофон и закрепляем его в специальном отсеке материнской платы. Шаг 18 - Материнская плата
19
Приподнимая с обратной стороны от разъемов - вытаскиваем материнскую плату. Необходимо внимательно смотреть за разъемами, чтобы не повредить их. Шаг 19 - Материнская плата

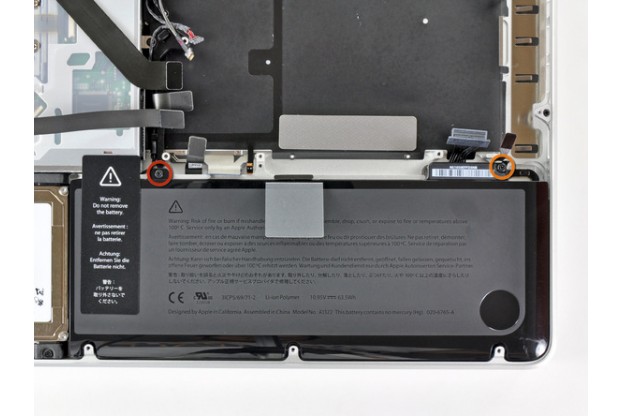

20
Откручиваем два винта, крепящие аккумулятор к корпусу:Шаг 20 - Батарея
•Винт 5.6 мм Y2.0- 1 шт.
•Винт 13 мм Y2.0- 1 шт.
21

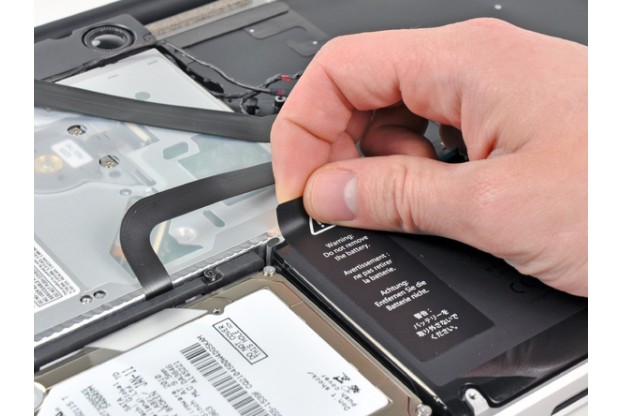

Аккуратно снимаем часть наклейки аккумулятора, которая лежит на оптическом приводе. Не нужно снимать наклейку целиком. Шаг 21 - Батарея
22

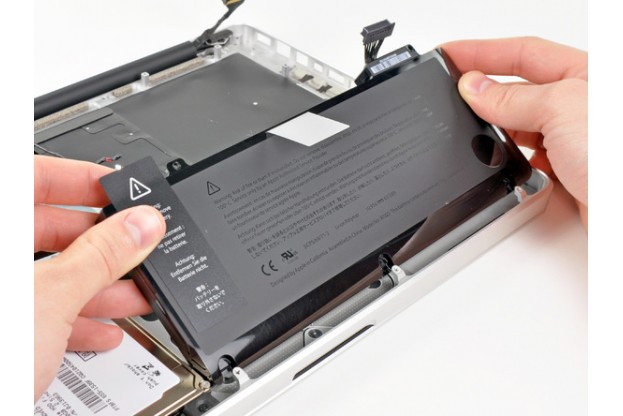

Держась за прозрачный ярлычок - извлекаем аккумулятор из корпуса. Шаг 22 - Батарея

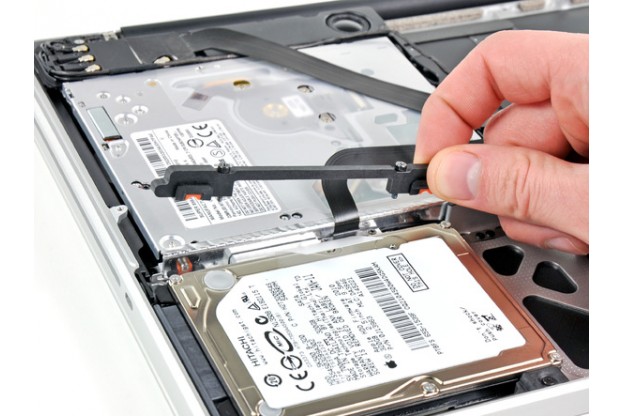

23

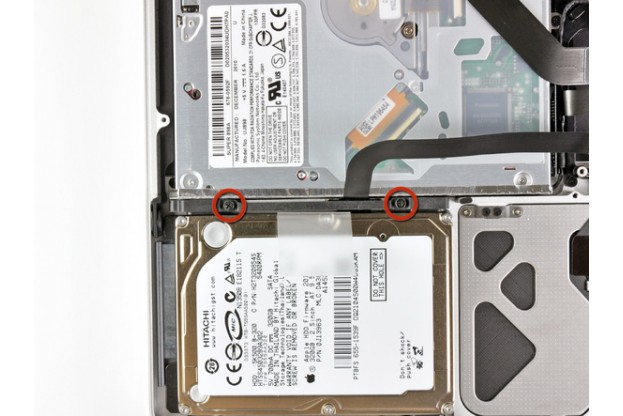

Откручиваем два винта Phillips, крепящие кронштейн к корпусу макбука. Достаём кронштейн жесткого диска из корпуса макбука. Шаг 23 - Жесткий диск

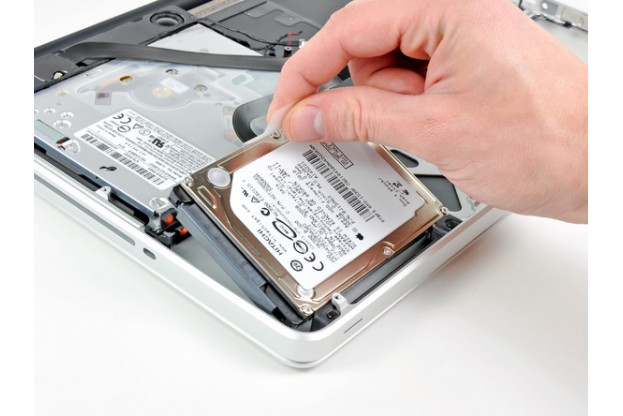

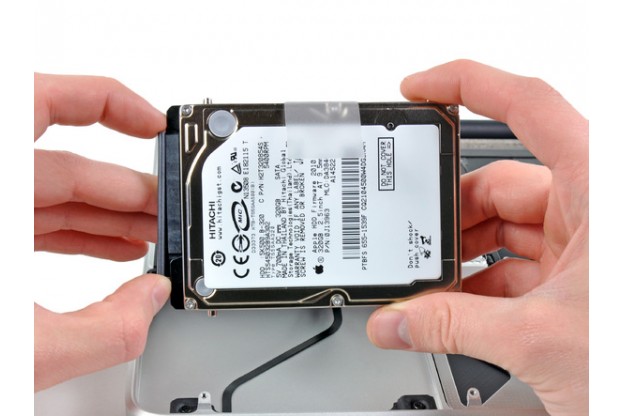

24

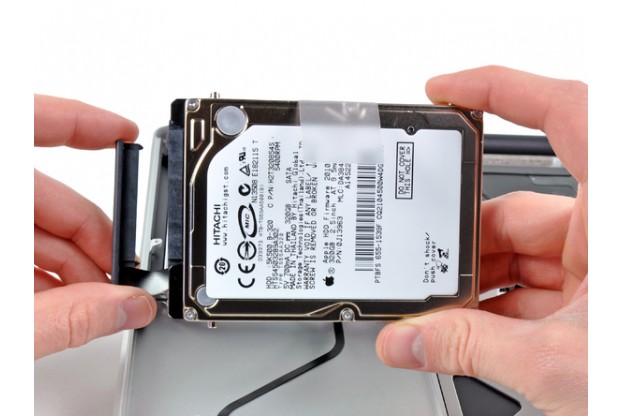

С помощью прозрачного ярлычка извлекаем жесткий диск. Отсоединяем шлейф от жесткого диска. Шаг 24 - Жесткий диск
25

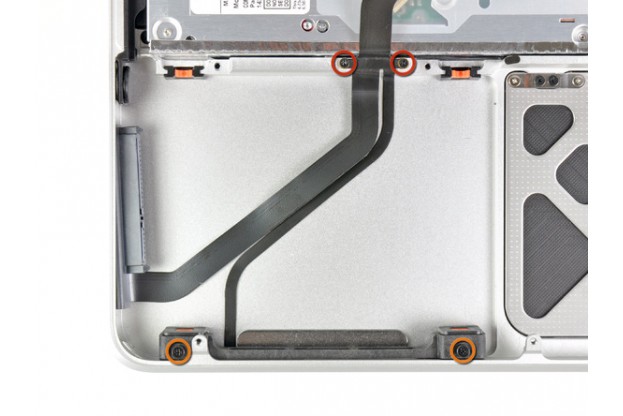

Откручиваем четыре крестовых винта:Шаг 25 - Шлейф жесткого диска
•Винт 3 мм Phillips - 2 шт.
•Винт 9.7 мм Phillips - 2 шт.
26

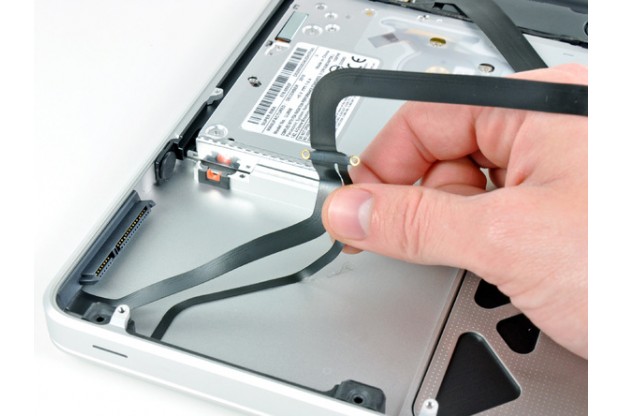

Обязательно очистите тонкий ИК датчик от клея с помощью спирта. Шаг 26 - Шлейф жесткого диска
27

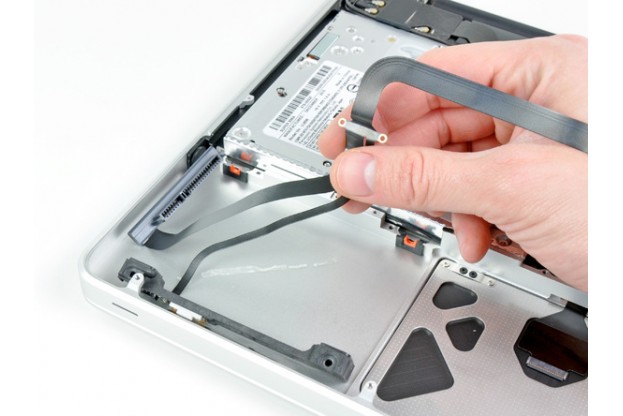

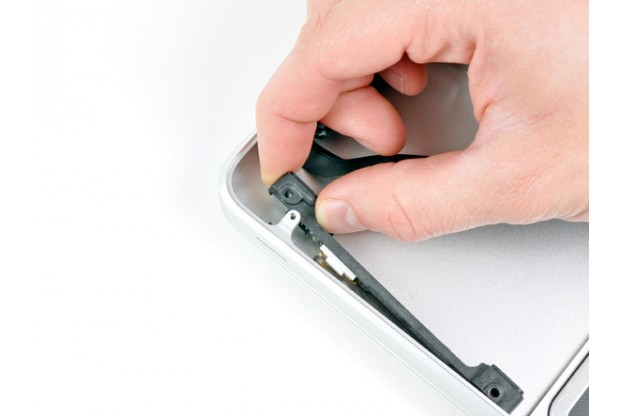

Отделите кронштейн жесткого диска от корпуса макбука, на котором находятся ИК датчик и индикатор сна. Извлекаем шлейф жесткого диска. Шаг 27 - Шлейф жесткого диска
28

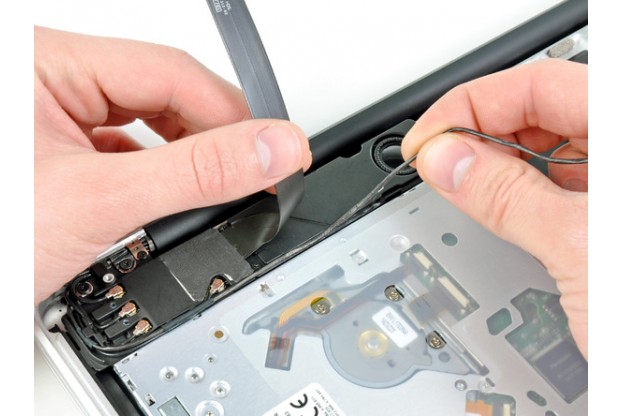

Приподнимая шлейф, извлекаем ленточный кабель платы AirPort / Bluetooth. Шаг 28 - Плата AirPort / Bluetooth
29

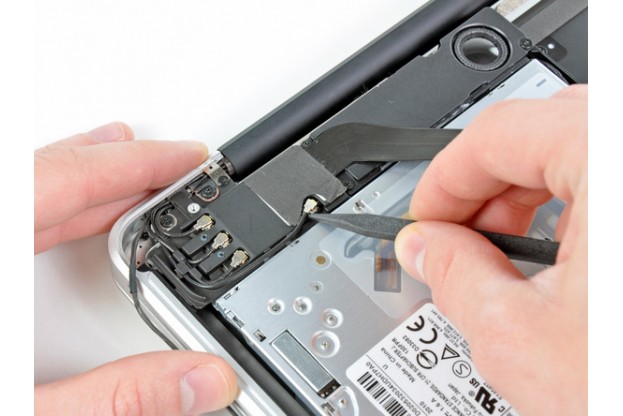

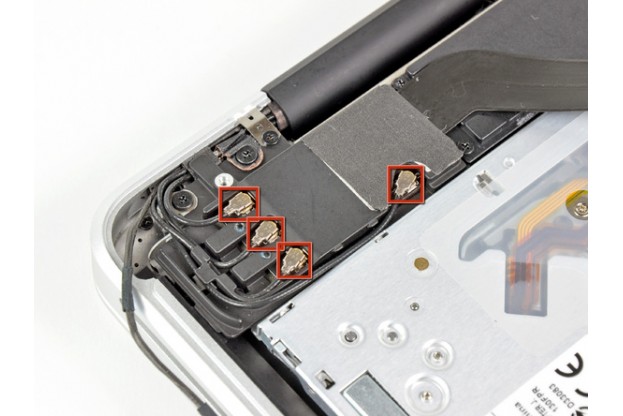

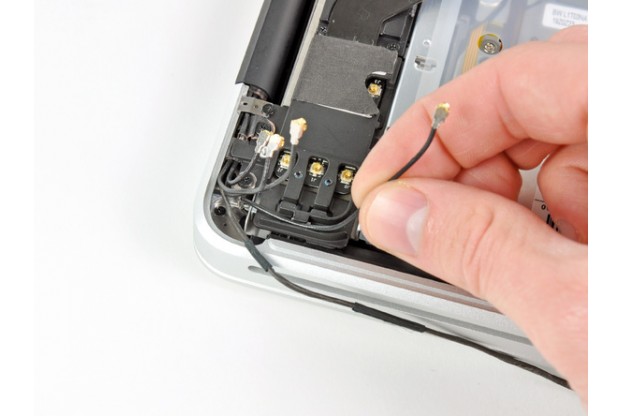

Острым концом спуджера отключаем коннектор антенны из гнезда платы и вытаскиваем его и отключаем остальные разъемы платы. Шаг 29 - Плата AirPort / Bluetooth

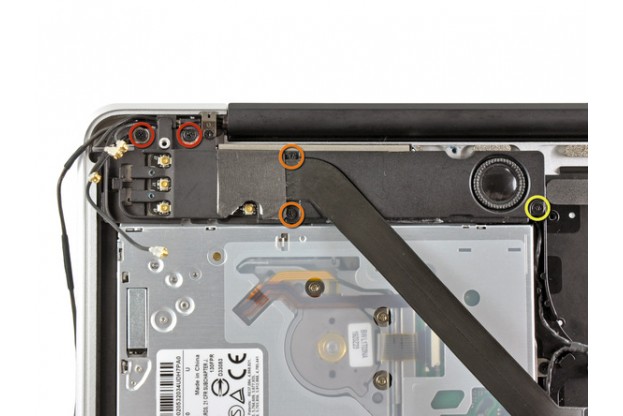

30
Откручиваем следующие винты:Шаг 30 - Шлейф платы AirPort / Bluetooth
•Винт 10.3 мм Phillips - 2 шт.
•Винт 3.1 мм Phillips - 2 шт.
•Винт 5 мм Phillips - 1 шт.
31

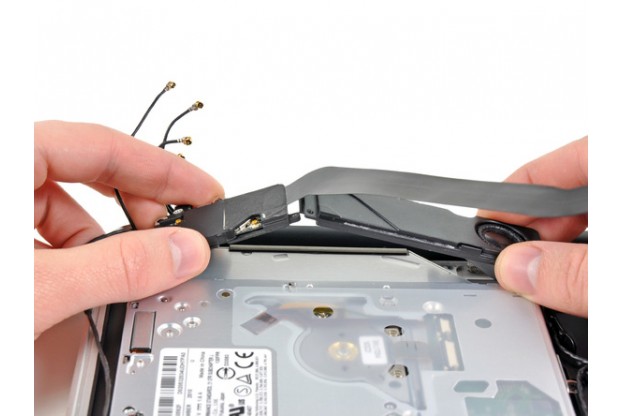

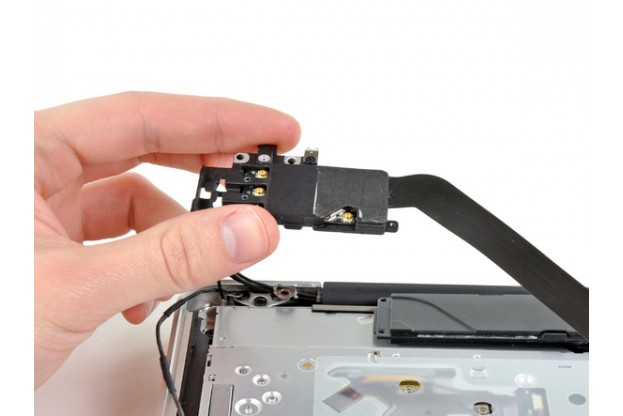

Медленно тянем вверх плату AirPort / Bluetooth с динамиком по середине до тех пор, пока они не разъединяться. Снимаем плату AirPort / Bluetooth. Шаг 31 - Шлейф платы AirPort / Bluetooth
32

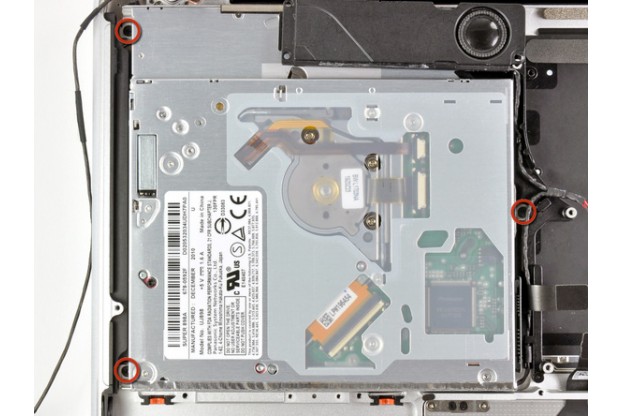

Удаляем три винта Phillips 2.7мм, крепящих оптический привод к корпусу. Шаг 32 - Оптический привод
33

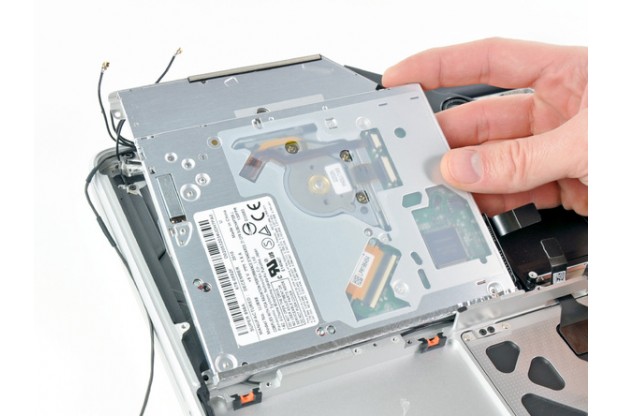

Тянем оптический привод с более узкой стороны оптический привод и извлекаем его. Шаг 33 - Оптический привод
34

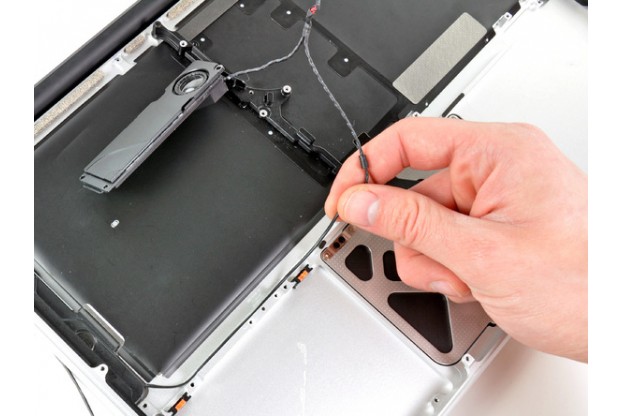

Вытаскиваем кабель динамика из специальных фиксаторов. Шаг 34 - Правый динамик

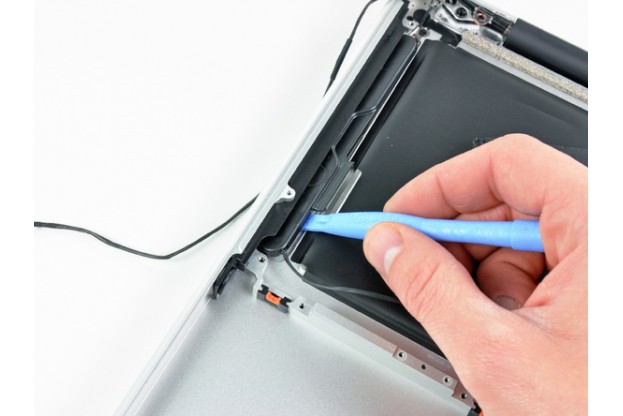

35

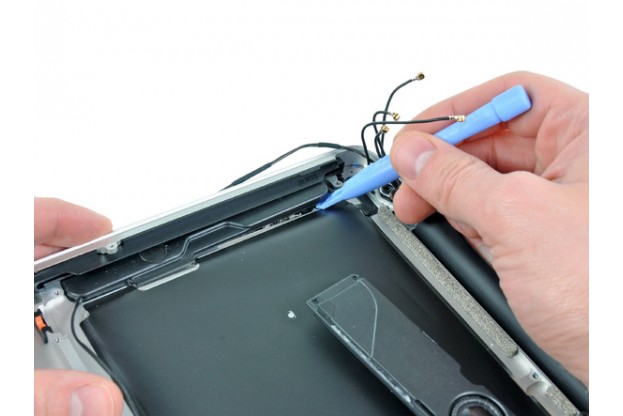

Плоским концом спуджера маленькими поступательными движениями постепенно отклеиваем правый динамик от корпуса. Необходимо начинать со стороны дисплея, так как в обратной стороне находится антенна, которую можно повредить. Шаг 35 - Правый динамик
36

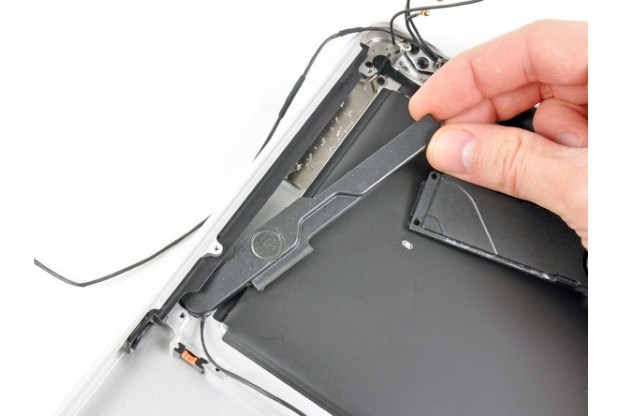

Извлекаем правый динамик. Шаг 36 - Правый динамик
37

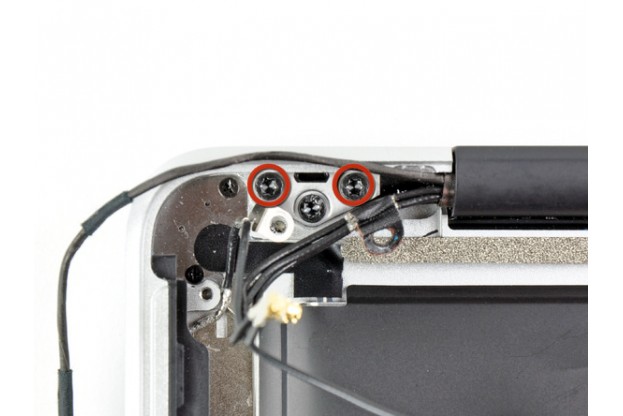

Откручиваем винты, удерживающие матрицу в сборе в правом углу:Шаг 37 - Матрица в сборе
•Винт 6 мм Torx T8- 2 шт.
38

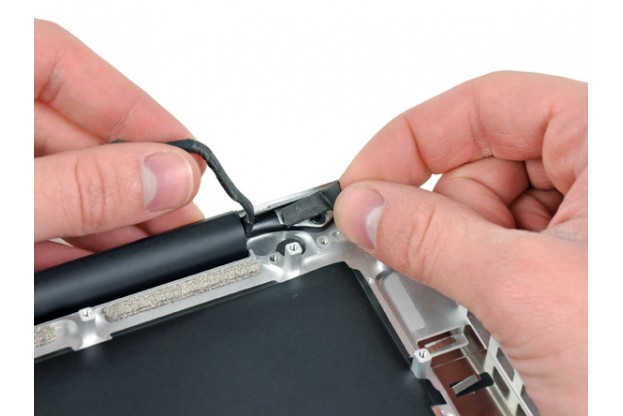

Снимаем кусок твердой ленты, закрывающей винты дисплея рядом с разъемом зарядки. Шаг 38 - Матрица в сборе
39

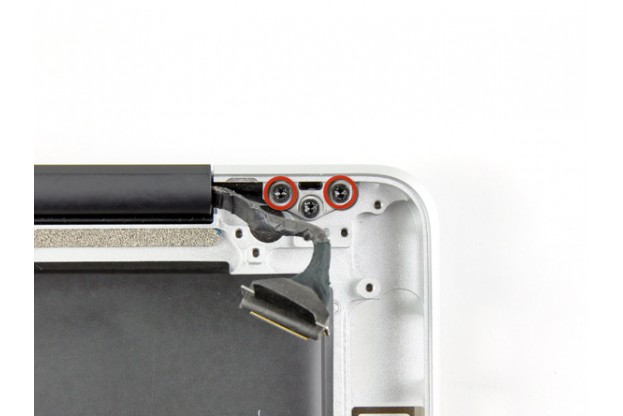

Откручиваем винты, удерживающие матрицу в сборе в левом углу:Шаг 39 - Матрица в сборе
•Винт 6 мм Torx T8- 2 шт.
40

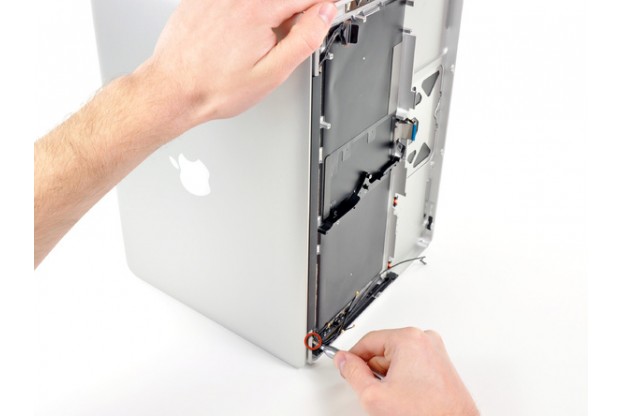

Откройте макбук под углом 90 градусов, расположив его клавишей Enter в стол. Удерживая дисплей рукой, открутите оставшийся третий винт Torx T8 из нижней части MacBook. Шаг 40 - Матрица в сборе
41

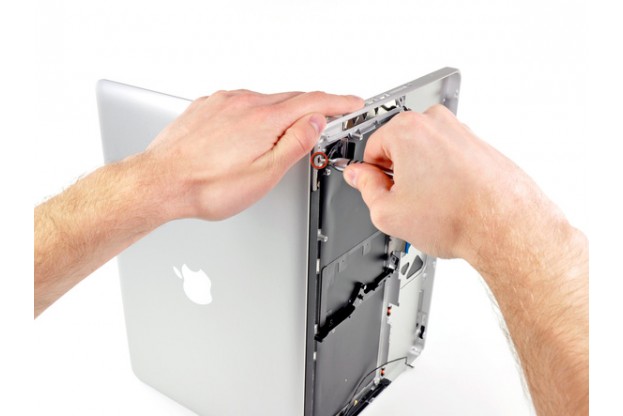

Обязательно придерживая дисплей рукой, выкрутите оставшийся третий винт Torx T8 в верхней части MacBook. Не отпускайте руку, придерживающую матрицу в сборе, иначе она может упасть, что повлечет за собой повреждение запчасти макбука. Шаг 41 - Матрица в сборе
42

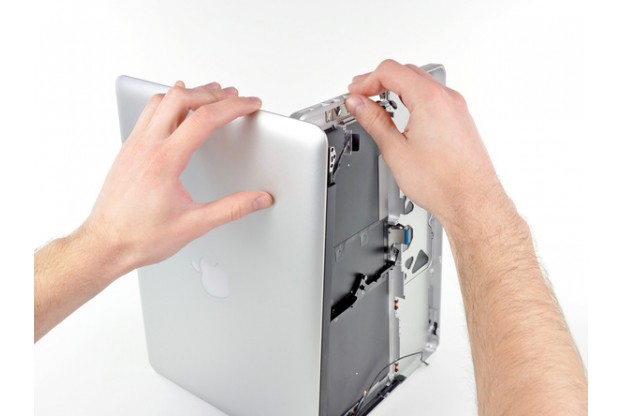

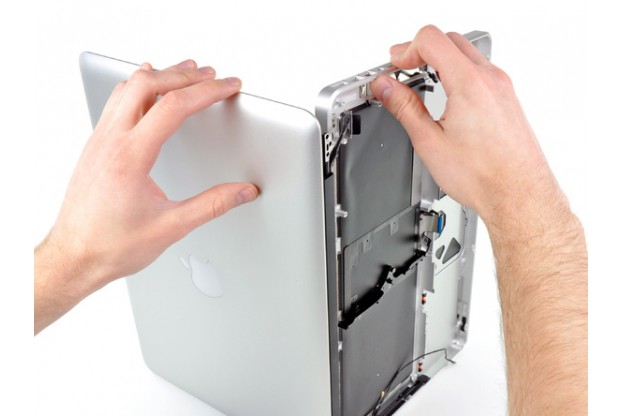

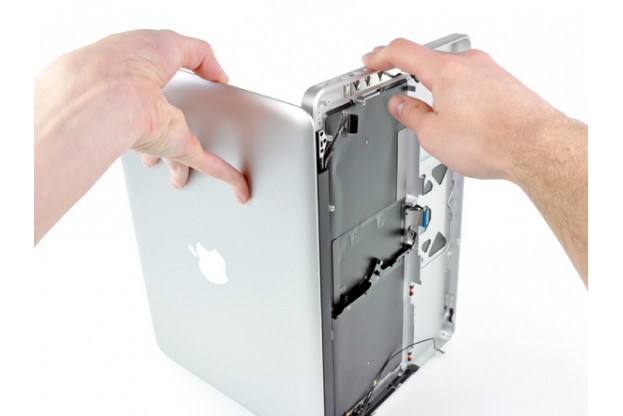

Возьмите обе части макбука пальцами, и слегка разведите их, чтобы матрица в сборе отделилась от основной части корпуса. Поверните корпус немного в сторону. Потяните матрицу в сборе немного вверх. Проследите за тем, чтобы различные элементы не цеплялись друг за друга. Шаг 42 - Матрица в сборе
43

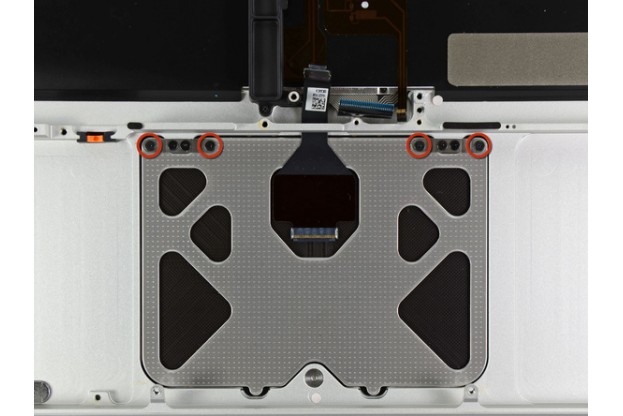

Придерживая край тачпада выкручиваем четыре винта Phillips 1.2 мм, помеченных красным цветом. Шаг 43 - Тачпад
44
Наклоняя тачпад - осторожно вынимаем шлейф через отверстие в корпусе макбука. Чтобы не повредить шлейф - можно подталкивать его спуджером. Шаг 44 - Тачпад
45

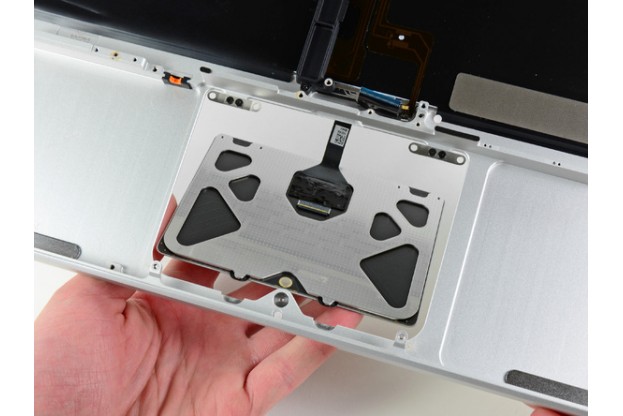

Извлекаем тачпад целиком, откладываем его в сторону, берем новый тачпад. На этом работа со старым топкейсом закончена. Возьмите в руки новый топкейс. Шаг 45 - Тачпад
46

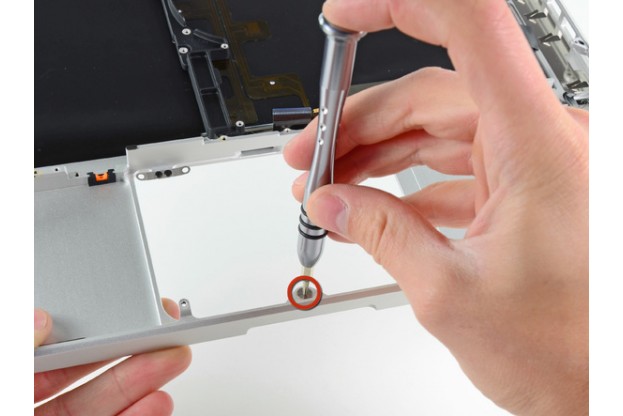

Необходимо закрутить в место, отмеченное на фотографии винт Torx T6 1.1 мм. Пока что необходимо затянуть его всего на один оборот. Шаг 46 - Тачпад
47

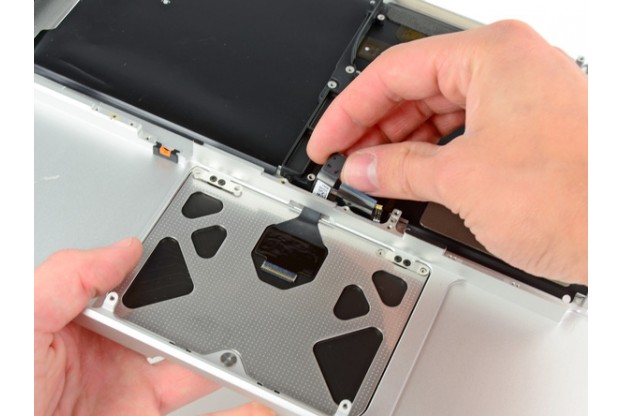

При установке тачпада обратно в макбук будьте аккуратны со шлейфом. Необходимо одновременно подталкивать шлейф как рукой, так и спуджером. Шаг 47 - Тачпад
48

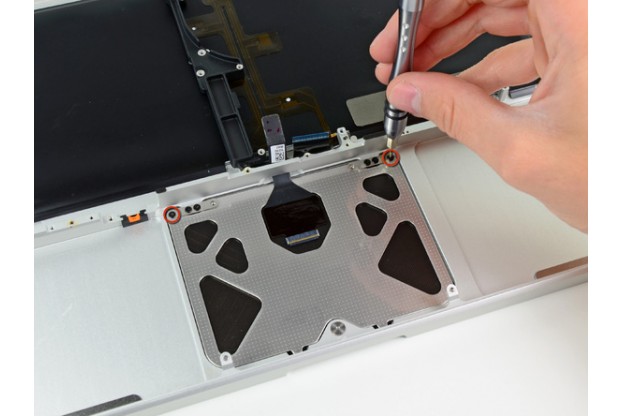

Закручиваем 2 крестовых винта Phillips 1.2 мм в места, отмеченные цветом. После того, как винты оказались затянуты - необходимо их раскрутить примерно на 1\4 оборота. Шаг 48 - Тачпад
49

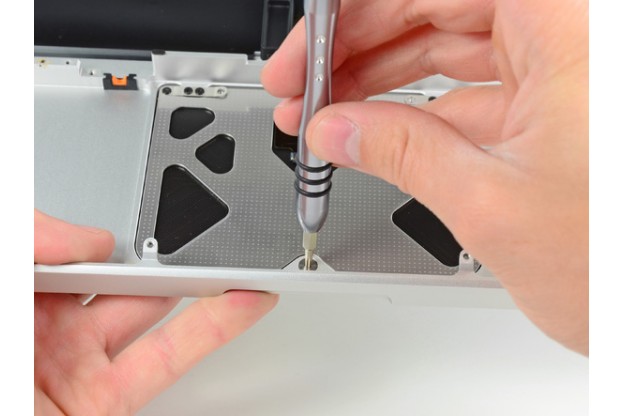

Попытаясь щелкнуть тачпадом, аккуратно затяните винт Torx T6, который был установлен выше. Глубина позиции данного винта отвечает за силу, с которой необходимо нажимать пальцем на тачпад для щелчка. Отрегулируйте до состояния, к которому Вы привыкли в MacBook. Шаг 49 - Тачпад
50

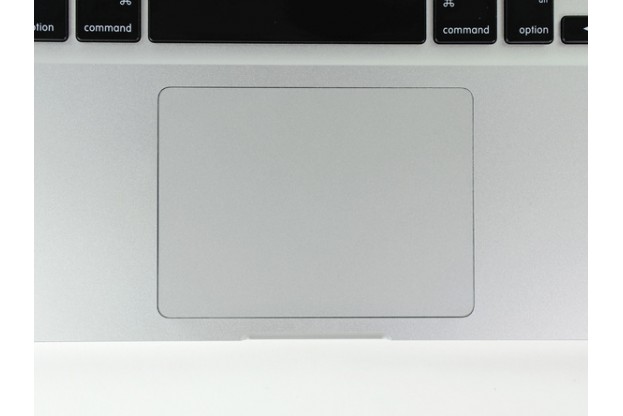

Убедитесь, что тачпад расположен ровно. Если это не так - раскрутите и заново закрутите 2 крестовых винта Phillips, которые крепят тачпад к топкейсу. Шаг 50 - Тачпад
51

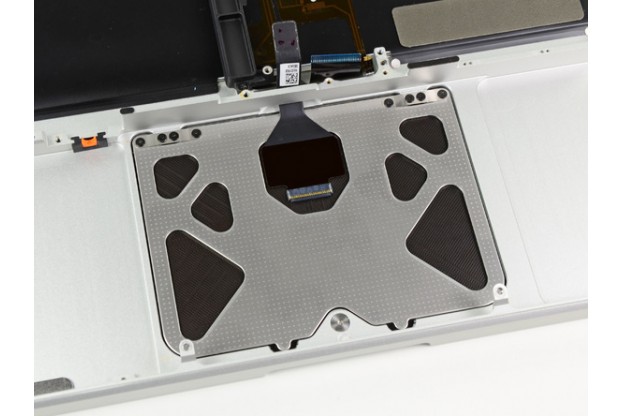

Если тачпад расположен ровно и сила нажатия щелчка вернулась в прежнее состояние, как и до ремонта - смело закручивайте оставшиеся два винта Phillips со внутренней стороны тачпада. Осталось повторить все шаги в обратном порядке, и Ваш MacBook станет как новенький!
