MacBook Pro 13" Early 2011 обладает двумя планками оперативной памяти DDR3 SDRAM объемом по 2ГБ каждая, а так же широкоформатным экраном с разрешением 1920х1200.
Производим снятие задней крышки, откручивая следующие винты:
•Винт 14.4 мм Phillips - 3 шт. •Винт 3.5 мм Phillips - 3 шт. •Винт 3.5 мм Phillips - 4 шт.
2
Шаг 2 - Снятие задней крышки
С помощью пальцев поддеваем заднюю крышку и извлекаем её.
3
Шаг 3 - Отключение аккумулятора
С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его.
4
Шаг 4 - Отгибание разъема аккумулятора
Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись.
5
Шаг 5 - Снятие жесткого диска
Откручиваем два винта Phillips, крепящие кронштейн к корпусу макбука.
6
Шаг 6 - Снятие жесткого диска
Достаём кронштейн жесткого диска из корпуса макбука.
7
Шаг 7 - Снятие жесткого диска
С помощью прозрачного ярлычка извлекаем жесткий диск.
8
Шаг 8 - Снятие жесткого диска
Вытаскиваем шлейф жесткого диска из разъема диска. Необходимо придерживать за часть коннектора, которая вставлена в диск, а не за кабель, иначе рискуете повредить шлейф.
9
Шаг 9 - Шлейф жесткого диска
С помощью плоского конца спуджера отключаем шлейф жесткого диска от материнской платы.
10
Шаг 10 - Шлейф жесткого диска
Откручиваем четыре крестовых винта:
•Винт 3 мм Phillips - 2 шт. •Винт 9.7 мм Phillips - 2 шт.
11
Шаг 11 - Шлейф жесткого диска
Обязательно очистите тонкий ИК датчик от клея с помощью спирта.
12

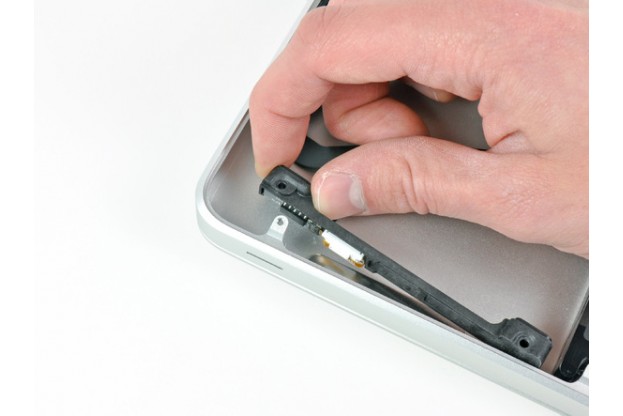

Шаг 12 - Шлейф жесткого диска
Отделите кронштейн жесткого диска от корпуса макбука, на котором находятся ИК датчик и индикатор сна.
13
Шаг 13 - Шлейф жесткого диска
Извлекаем шлейф жесткого диска.
14

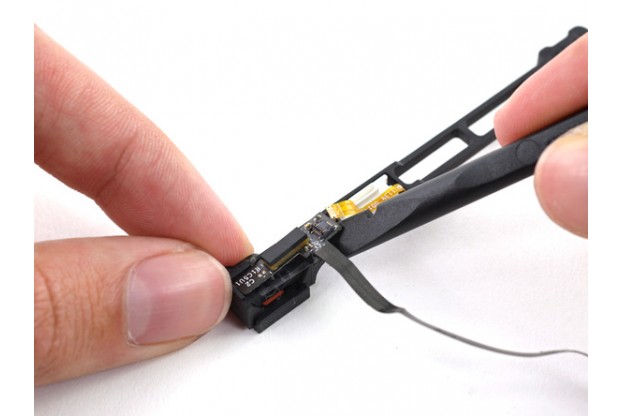

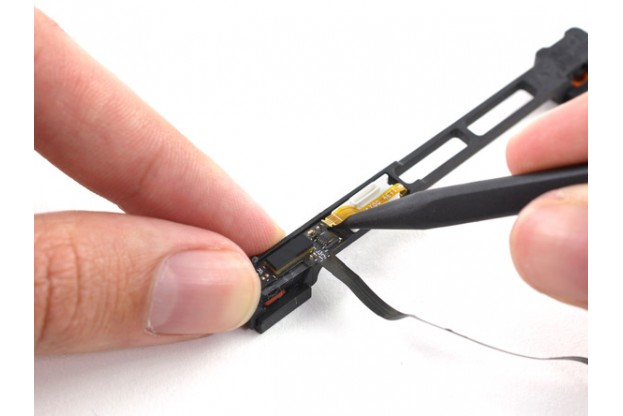

Шаг 14 - Шлейф жесткого диска
С помощью острого кончика спуджера отделите шлейф ИК датчика от кронштейна. Необходимо отщелкнуть разъем и извлечь шлейф. Теперь можно снять шлейф целиком.
