Замена платы AirPort / Bluetooth в MacBook Pro 13" 2011 - 2012

Производим снятие задней крышки, откручивая следующие винты:

•Винт 14.4 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 4 шт.

С помощью пальцев поддеваем заднюю крышку и извлекаем её.

С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его.

Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись.

С помощью плоского конца спуджера отключаем разъем шлейфа AirPort / Bluetooth от материнской платы.

Осторожно тянем параллельно материнской плате кабель камеры и извлекаем его из разъема.

Приподнимая шлейф, извлекаем ленточный кабель платы AirPort / Bluetooth.

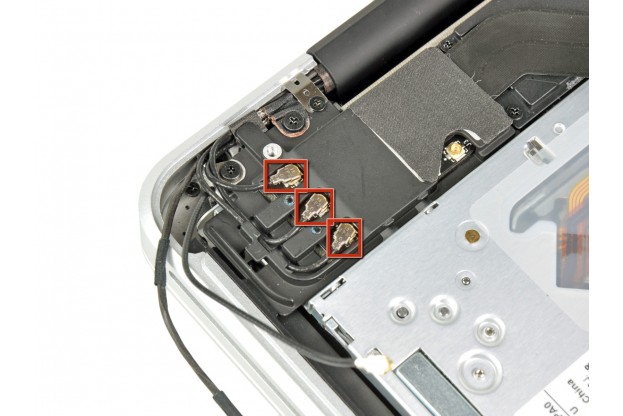

Острым концом спуджера отключаем коннектор антенны из гнезда платы и вытаскиваем его.

Таким же методом, как в прошлом шаге, отключаем разъемы от платы.

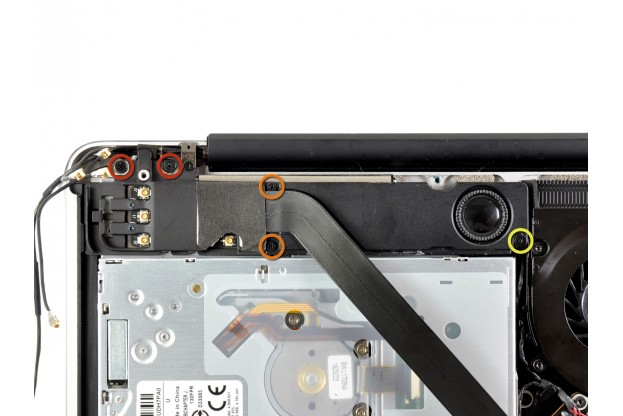

Откручиваем следующие винты:

•Винт 10.3 мм Phillips - 2 шт.
•Винт 3.1 мм Phillips - 2 шт.
•Винт 5 мм Phillips - 1 шт.

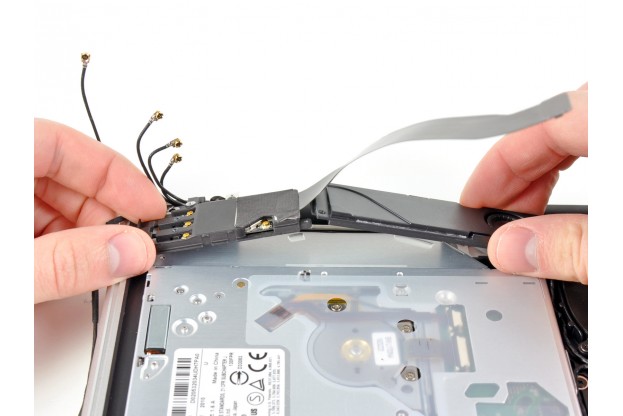

Медленно тянем вверх плату AirPort / Bluetooth с динамиком по середине до тех пор, пока они не разъединяться.

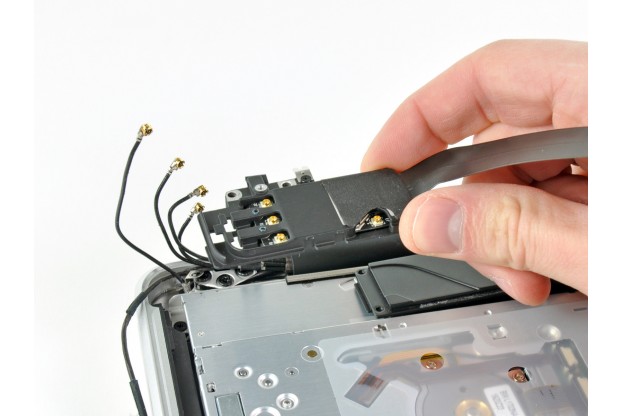

Аккуратно извлекаем плату AirPort / Bluetooth. Будьте осторожны с хрупким антенным контактом рядом с углом верхней части.

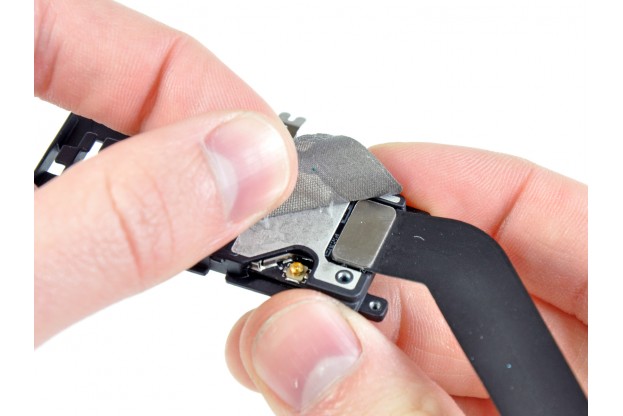

Снимаем ленту, которая покрывает разъем платы.

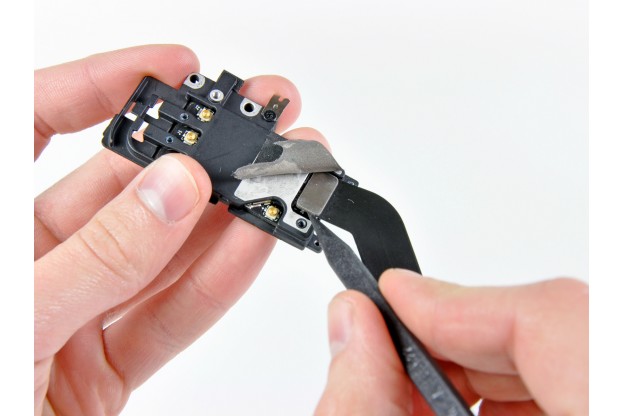

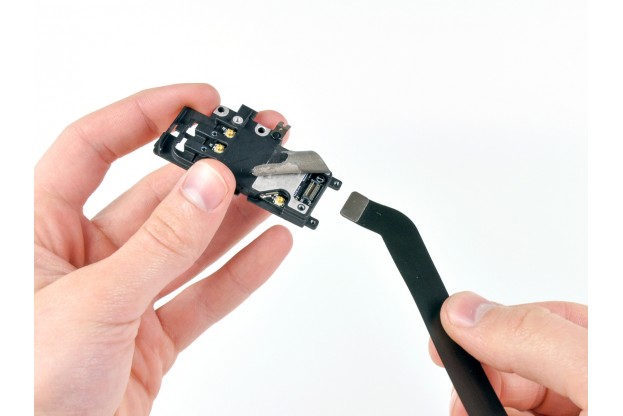

Острым кончиком спуджера отключаем шлейф от платы.

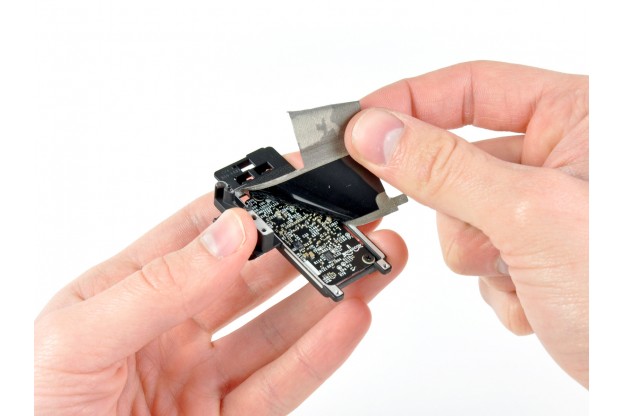

Продолжаем снимать защитную ленту.

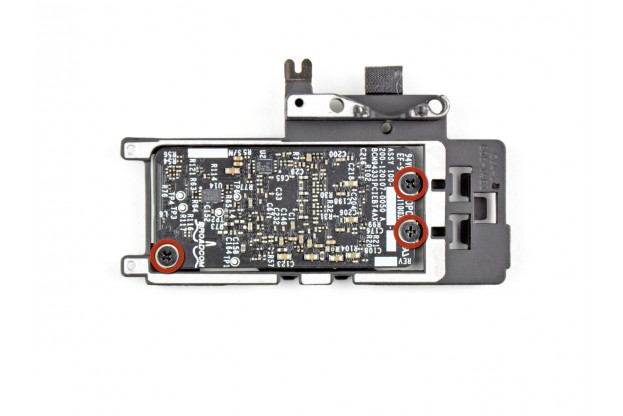

Откручиваем винты, крепящие плату AirPort / Bluetooth со своим крепежом:

•Винт 3 мм Phillips - 3 шт.

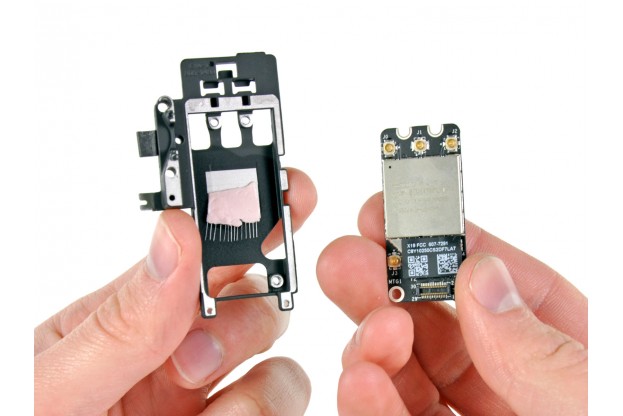

Вытаскиваем плату AirPort / Bluetooth из крепления. Не извлекайте плату резко, так как таким образом можно повредить термопанель, находящуюся на крепеже. Осталось установить в крепеж новую плату и повторить все шаги в обратном порядке!
