Замена матрицы в сборе в MacBook Pro 13" 2011 - 2012

Производим снятие задней крышки, откручивая следующие винты:

•Винт 14.4 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 3 шт.
•Винт 3.5 мм Phillips - 4 шт.

С помощью пальцев поддеваем заднюю крышку и извлекаем её.

С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его.

Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись.

С помощью плоского конца спуджера отключаем разъем шлейфа AirPort / Bluetooth от материнской платы.

Осторожно тянем параллельно материнской плате кабель камеры и извлекаем его из разъема.

Приподнимая шлейф, извлекаем ленточный кабель платы AirPort / Bluetooth.

Острым концом спуджера отключаем коннектор антенны из гнезда платы и вытаскиваем его.

Таким же методом, как в прошлом шаге, отключаем разъемы от платы.

Откручиваем следующие винты:

•Винт 10.3 мм Phillips - 2 шт.
•Винт 3.1 мм Phillips - 2 шт.
•Винт 5 мм Phillips - 1 шт.

Медленно тянем вверх плату AirPort / Bluetooth с динамиком по середине до тех пор, пока они не разъединяться.

Аккуратно извлекаем плату AirPort / Bluetooth. Будьте осторожны с хрупким антенным контактом рядом с углом верхней части.

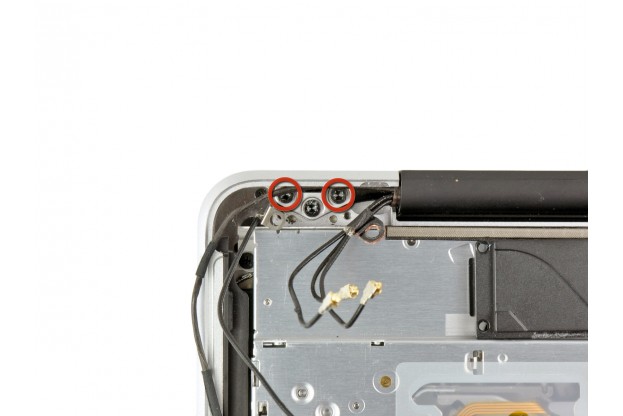

Откручиваем винты, удерживающие матрицу в сборе в правом углу:

•Винт 6 мм Torx T8- 2 шт.

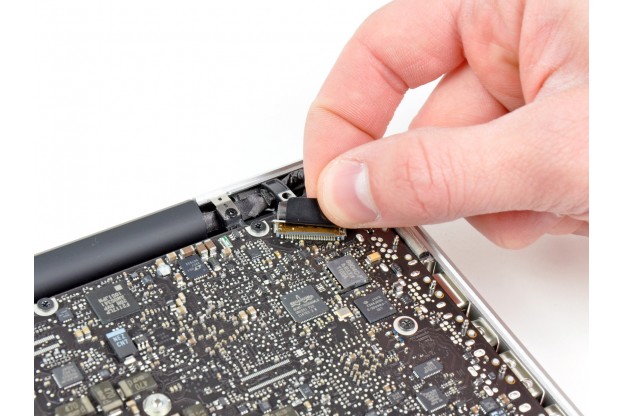

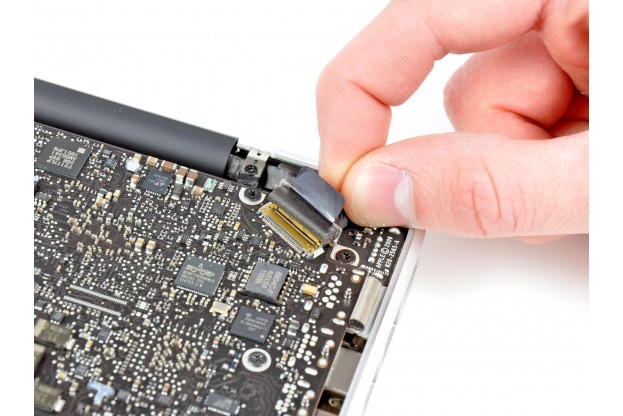

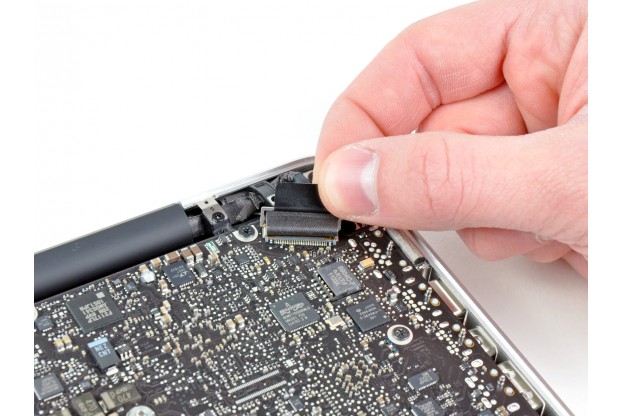

Медленным движением поднимаем замок крепления к материнской плате за ярлычок, после чего осторожно тянем сам кабель параллельно материнской плате в обратную сторону. Отключение следует производить аккуратно, так как при данной операции можно повредить материнскую плату.

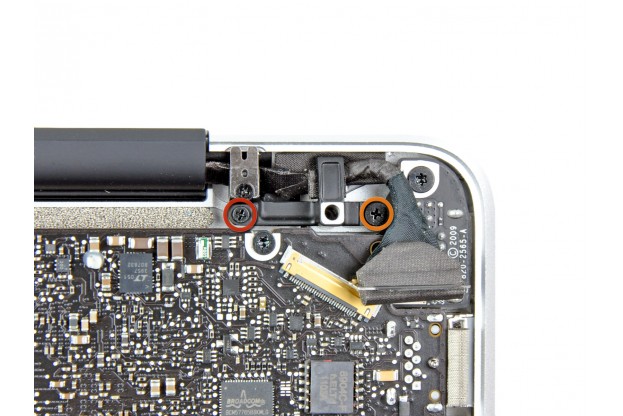

Выкручиваем винты, крепящие удерживающую планку:

•Винт 8.6 мм Phillips - 1 шт.
•Винт 5.5 мм Phillips - 1 шт.

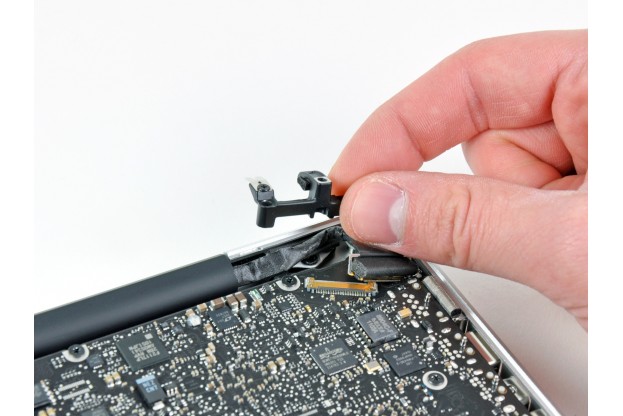

Снимаем планку.

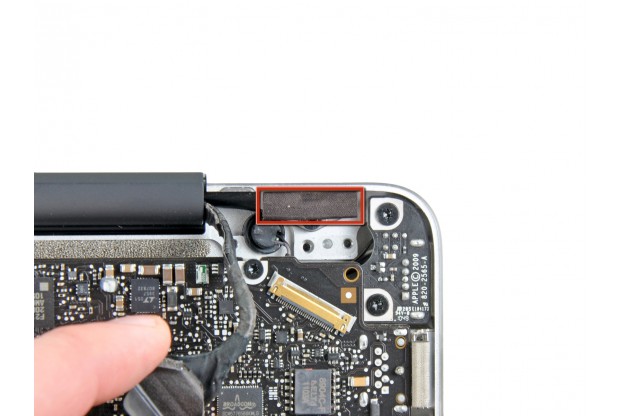

Снимаем кусок твердой ленты, закрывающей винты дисплея рядом с разъемом зарядки.

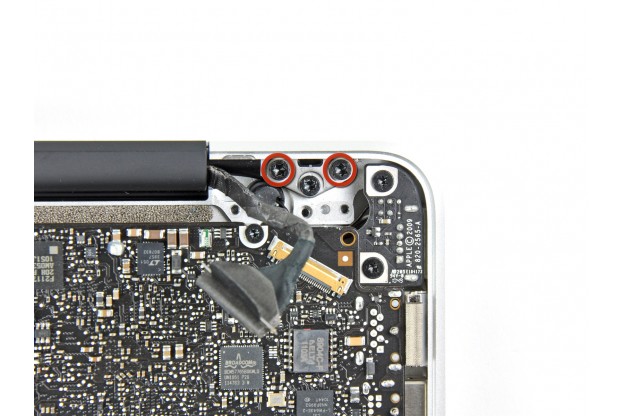

Откручиваем винты, удерживающие матрицу в сборе в левом углу:

•Винт 6 мм Torx T8- 2 шт.

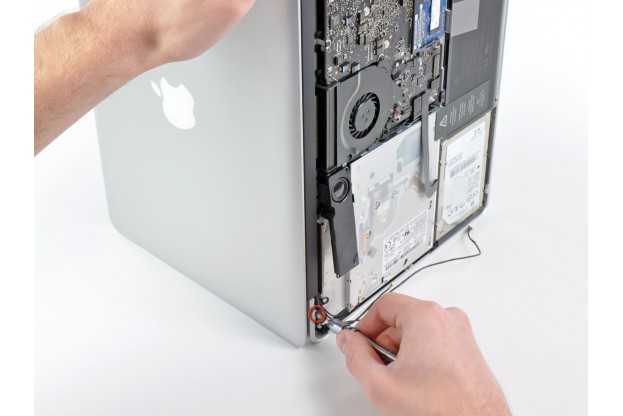

Откройте макбук под углом 90 градусов, расположив его клавишей Enter в стол. Удерживая дисплей рукой, открутите оставшийся третий винт Torx T8 из нижней части MacBook.

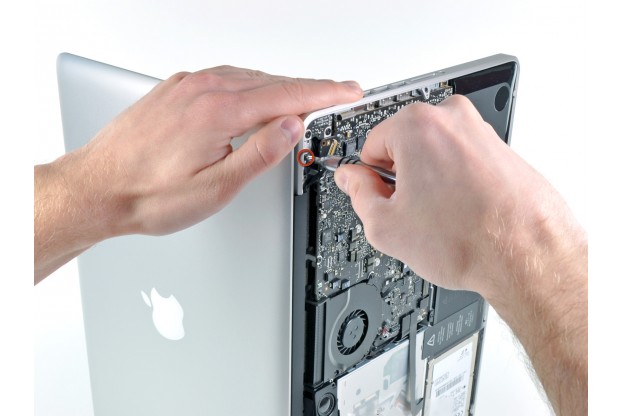

Обязательно придерживая дисплей рукой, выкрутите оставшийся третий винт Torx T8 в верхней части MacBook. Не отпускайте руку, придерживающую матрицу в сборе, иначе она может упасть, что повлечет за собой повреждение запчасти макбука.

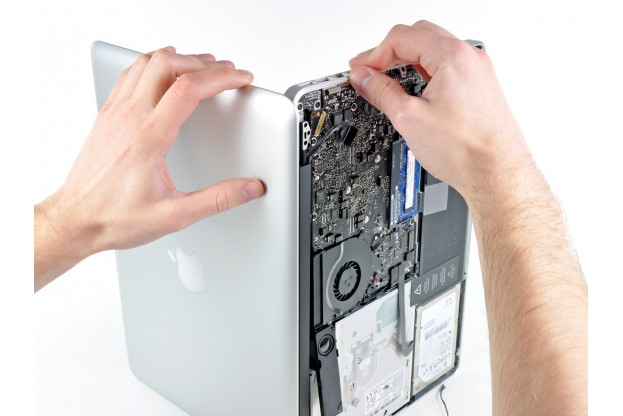

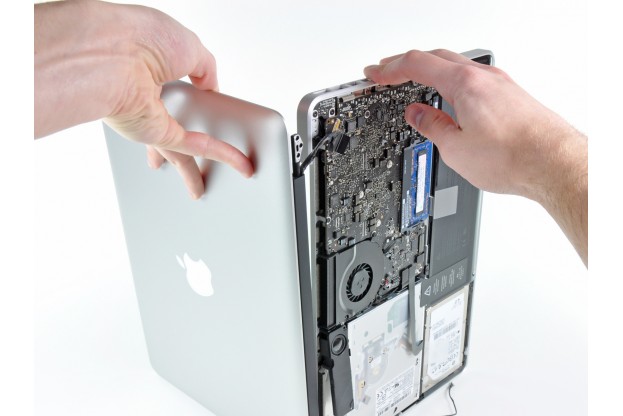

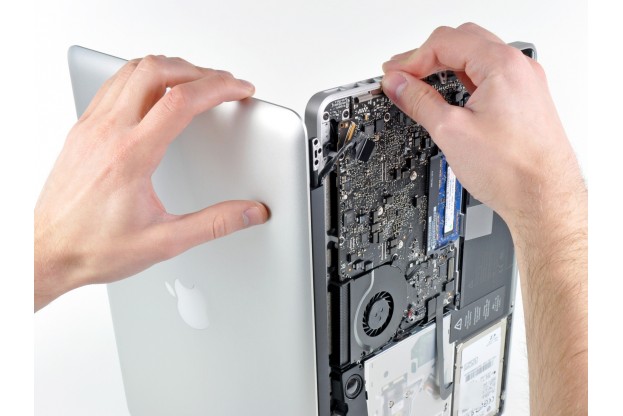

Возьмите обе части макбука пальцами, и слегка разведите их, чтобы матрица в сборе отделилась от основной части корпуса. Поверните корпус немного в сторону. Потяните матрицу в сборе немного вверх. Проследите за тем, чтобы различные элементы не цеплялись друг за друга. Готово. Осталось установить новую матрицу в сборе и произвести сборку в обратном порядке, следуя указаниям инструкции.
