Установка второго диска в MacBook Pro 13" 2011 - 2012

MacBook Pro 13" Unibody Early 2011

MacBook Pro 13" Early 2011 обладает двумя планками оперативной памяти DDR3 SDRAM объемом по 2ГБ каждая, а так же широкоформатным экраном с разрешением 1920х1200.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней крышки
1

Шаг 1 - Снятие задней крышки

Производим снятие задней крышки, откручивая следующие винты:

Винт 14.4 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 4 шт.
2 - Шаг 2 - Снятие задней крышки
2 - Шаг 2 - Снятие задней крышки 2 - Шаг 2 - Снятие задней крышки
2

Шаг 2 - Снятие задней крышки

С помощью пальцев поддеваем заднюю крышку и извлекаем её.
3 - Шаг 3 - Отключение аккумулятора
3 - Шаг 3 - Отключение аккумулятора 3 - Шаг 3 - Отключение аккумулятора
3

Шаг 3 - Отключение аккумулятора

С помощью антистатической лопатки поддеваем поочередно слегка с левой и правой сторон разъем аккумулятора. Отключаем его.
4 - Шаг 4 - Отгибание разъема аккумулятора
4

Шаг 4 - Отгибание разъема аккумулятора

Слегка отгибаем разъем аккумулятора от материнской платы для того, чтобы контакты случайно не замкнулись.

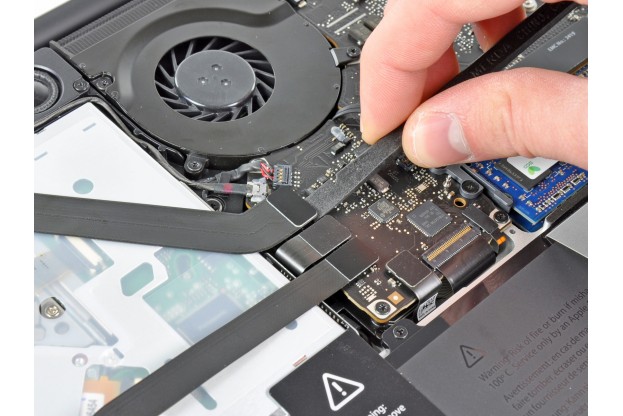

5 - Шаг 5 - Снятие шлейфа AirPort / Bluetooth
5

Шаг 5 - Снятие шлейфа AirPort / Bluetooth

С помощью плоского конца спуджера отключаем разъем шлейфа AirPort / Bluetooth от материнской платы.
6 - Шаг 6 - Отсоединение камеры
6

Шаг 6 - Отсоединение камеры

Осторожно тянем параллельно материнской плате кабель камеры и извлекаем его из разъема.

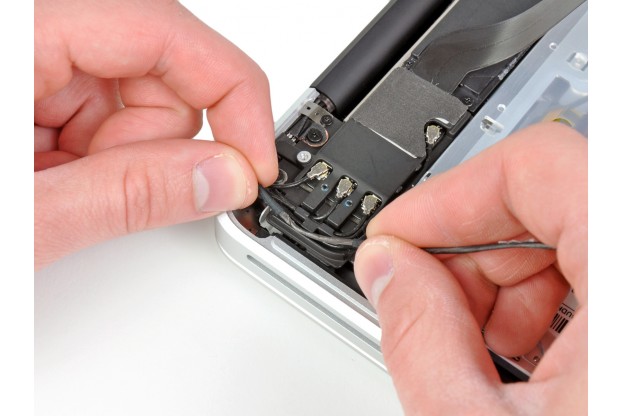

7 - Шаг 7 - Плата AirPort / Bluetooth
7 - Шаг 7 - Плата AirPort / Bluetooth 7 - Шаг 7 - Плата AirPort / Bluetooth
7

Шаг 7 - Плата AirPort / Bluetooth

Приподнимая шлейф, извлекаем ленточный кабель платы AirPort / Bluetooth.

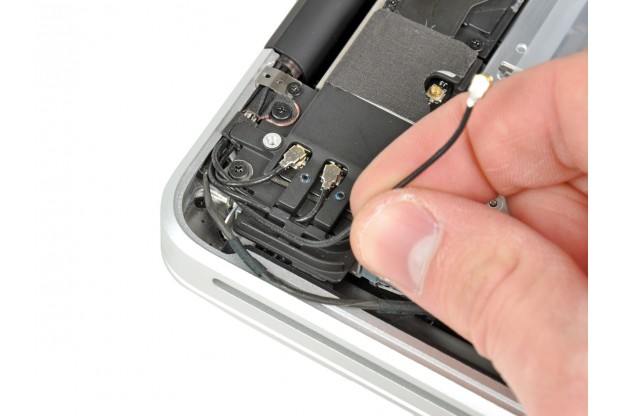

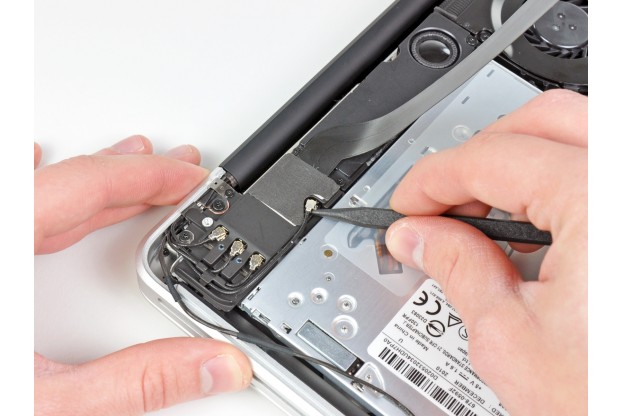

8 - Шаг 8 - Плата AirPort / Bluetooth
8 - Шаг 8 - Плата AirPort / Bluetooth 8 - Шаг 8 - Плата AirPort / Bluetooth
8

Шаг 8 - Плата AirPort / Bluetooth

Острым концом спуджера отключаем коннектор антенны из гнезда платы и вытаскиваем его.

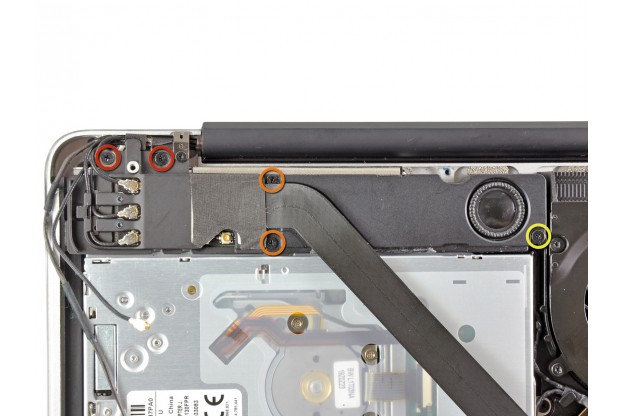

9 - Шаг 9 - Плата AirPort / Bluetooth
9

Шаг 9 - Плата AirPort / Bluetooth

Откручиваем следующие винты:

Винт 10.3 мм Phillips - 2 шт.
Винт 3.1 мм Phillips - 2 шт.
Винт 5 мм Phillips - 1 шт.
10 - Шаг 10 - Плата AirPort / Bluetooth
10 - Шаг 10 - Плата AirPort / Bluetooth 10 - Шаг 10 - Плата AirPort / Bluetooth
10

Шаг 10 - Плата AirPort / Bluetooth

Медленно тянем вверх плату AirPort / Bluetooth с динамиком по середине до тех пор, пока они не разъединяться.

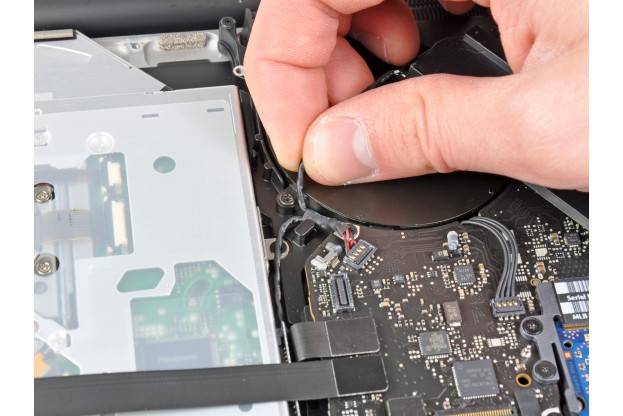

11 - Шаг 11 - Шлейф динамика
11 - Шаг 11 - Шлейф динамика 11 - Шаг 11 - Шлейф динамика
11

Шаг 11 - Шлейф динамика

Достаём правый кабель динамика из-под удерживающего паза. Тянем вверх, чтобы открепить коннектор от материнской платы.

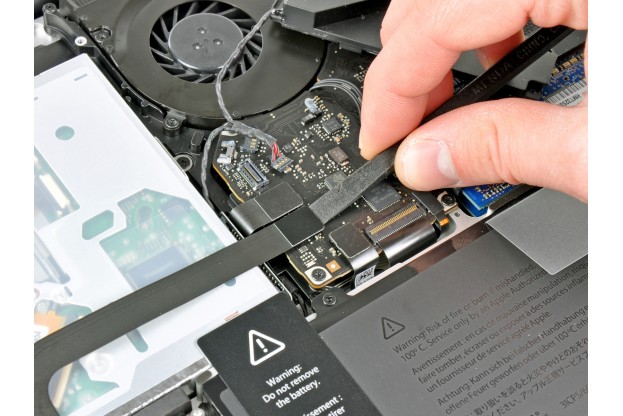

12 - Шаг 12 - Шлейф жесткого диска
12

Шаг 12 - Шлейф жесткого диска

С помощью плоского конца спуджера отключаем разъем жесткого диска от материнской платы. Немного отгибаем его в сторону.

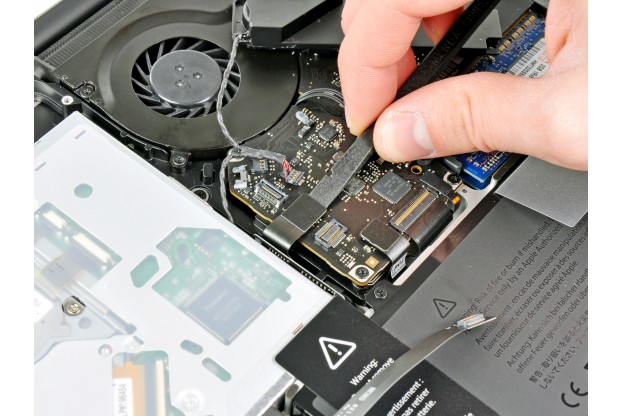

13 - Шаг 13 - Шлейф оптического привода
13

Шаг 13 - Шлейф оптического привода

Плоским кончиком спуджера отсоединяем шлейф оптического привода от материнской платы.
14 - Шаг 14 - Оптический привод
14

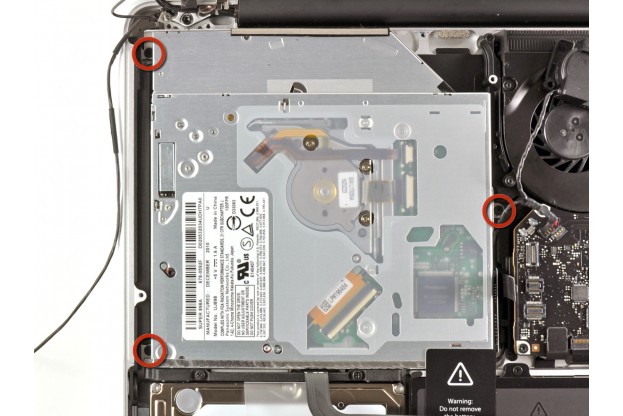

Шаг 14 - Оптический привод

Удаляем три винта Phillips 2.7мм, крепящих оптический привод к корпусу.
15 - Шаг 15 - Оптический привод
15

Шаг 15 - Оптический привод

Тянем оптический привод с более узкой стороны оптический привод и извлекаем его.

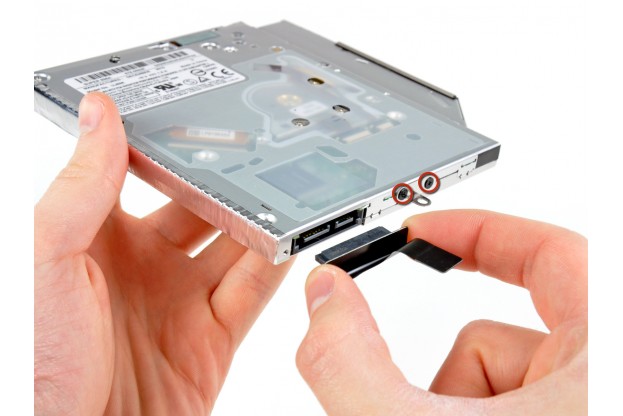

16 - Шаг 16 - Оптический привод
16 - Шаг 16 - Оптический привод 16 - Шаг 16 - Оптический привод
16

Шаг 16 - Оптический привод

Отключаем шлейф. Обязательно удерживаем за сам коннектор, который вставлен в разъем, а не за шлейф.

Выкручиваем два винта Phillips, которые крепят металлический кронштейн. Откладываем кронштейн в сторону.
17 - Шаг 17 - Optibay
17 - Шаг 17 - Optibay 17 - Шаг 17 - Optibay
17

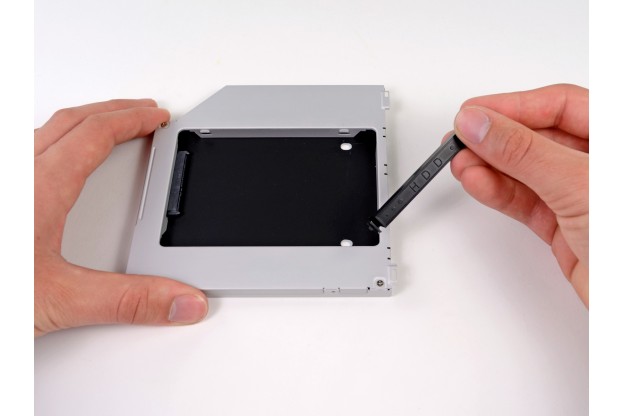

Шаг 17 - Optibay

Вытаскиваем пластиковый фиксатор жесткого диска из Optibay. Извлечение происходит за счет нажатия на один из концов фиксатора.

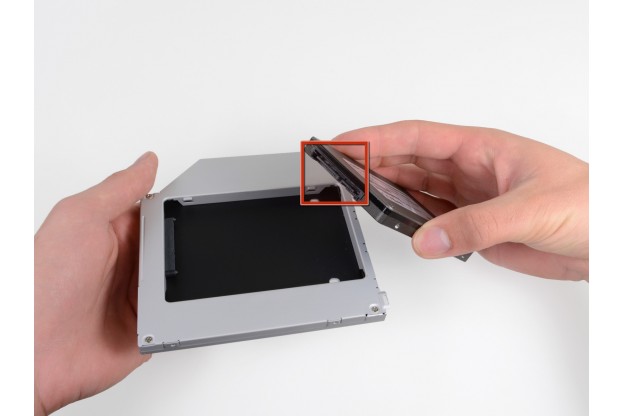

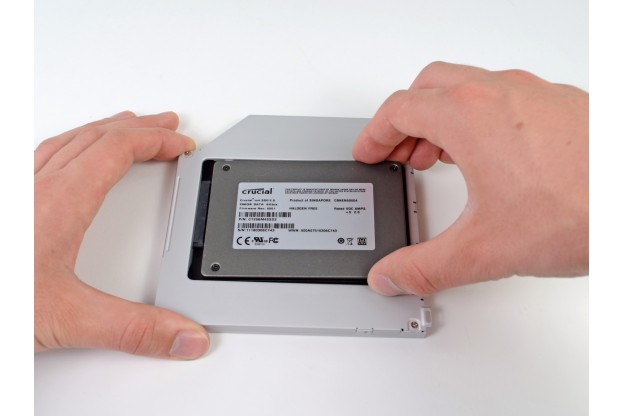

18 - Шаг 18 - Optibay
18 - Шаг 18 - Optibay 18 - Шаг 18 - Optibay 18 - Шаг 18 - Optibay
18

Шаг 18 - Optibay

Устанавливаем жесткий диск в Optibay разъемами вниз. С помощью пальцев задвигаем его в разъем.

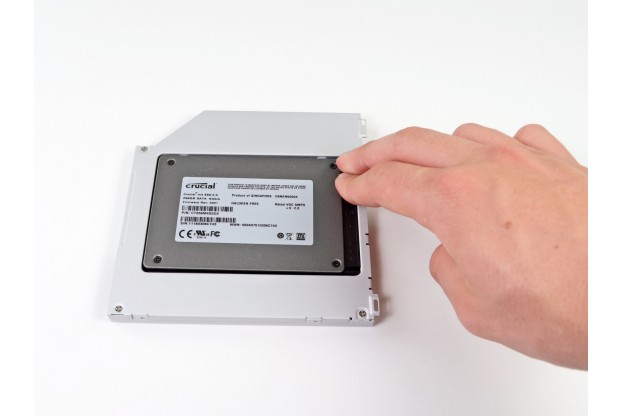

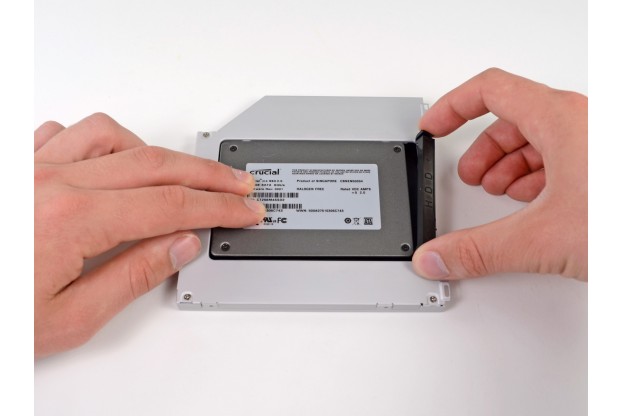

19 - Шаг 19 - Optibay
19 - Шаг 19 - Optibay 19 - Шаг 19 - Optibay
19

Шаг 19 - Optibay

Устанавливаем пластиковый фиксатор жесткого диска в Optibay.

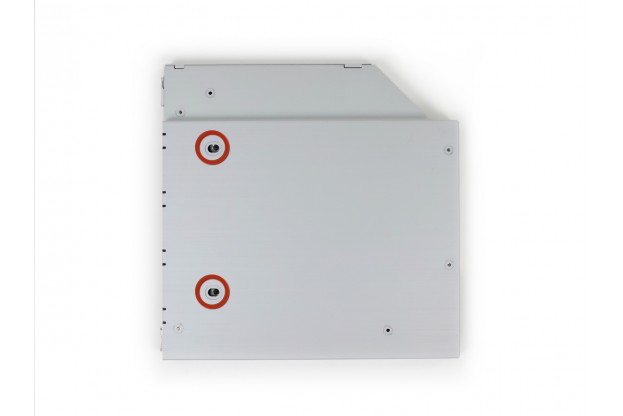

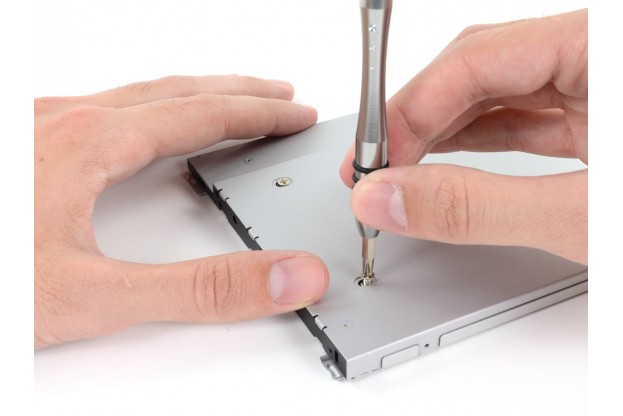

20 - Шаг 20 - Optibay
20 - Шаг 20 - Optibay 20 - Шаг 20 - Optibay
20

Шаг 20 - Optibay

Для закрепления фиксатора необходимо закрутить 2 винта Phillips #1, которые идут в комплекте.

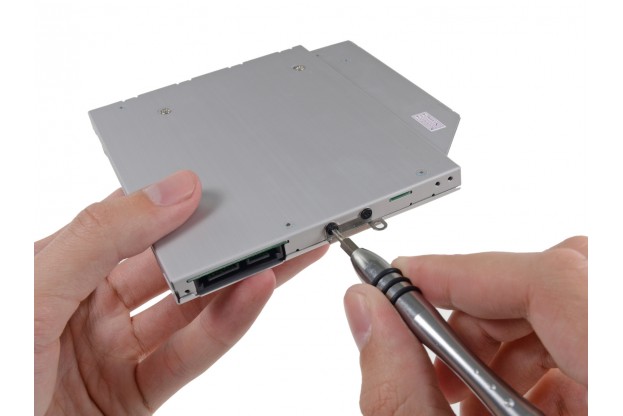

21 - Шаг 21 - Optibay
21

Шаг 21 - Optibay

Прикрепите кронштейн, снятый с оптического привода на Optibay с помощью двух винтов Phillips #0. Устанавливаем Optibay с жестким диском в макбук и производим всю инструкцию в обратном порядке.
