MacBook Pro 13" Unibody Mid 2009
MacBook Unibody Core 2 Duo. Имеет 3 порта USB2.0, разрешение экрана 1920х1200, а так же Mini DisplayPort, с помощью которого можно вывести изображение с разрешением до 2560х1600.
Пошаговая инструкция
1
Для начала убедитесь, что компьютер полностью выключен.
Далее открутите 10 винтиков на задней крышке ноутбука.
Шаг 1 - снятие задней крышки
Запомните, что верхние правые три винта длиннее остальных, поэтому при сборке их будет необходимо вернуть на свои места.
После того, как вы открутили все винты, возьмитесь за крышку сверху, в районе задней вентиляционной решетки и поднимите ее.
2
После снятия задней крышки, увидим оптический привод, который необходимо будет заменить на Optibay, и жесткий диск, место которого займет быстрый SSD.
Шаг 2
Перед тем как приступить к установке, необходимо отключить шлейф аккумулятора от разъема на материнской плате. Работы с подключенным аккумулятором могут привести к короткому замыканию и выводу ноутбука из строя!
3

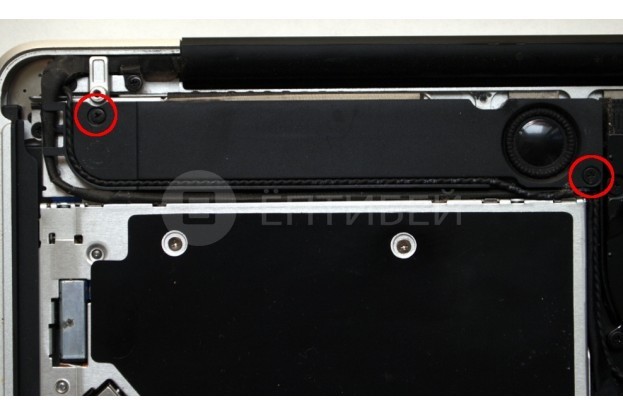

Рядом с оптическим приводом находится блок с динамиком, который крепится к корпусу 2 винтами. Открутите их.
После того, как винты откручены, вы можете просто приподнять блок. Кабели идущие к системной плате отключать нет необходимости, привод можно будет достать отведя блок немного вверх. Шаг 3 - снятие блока с динамиком
4

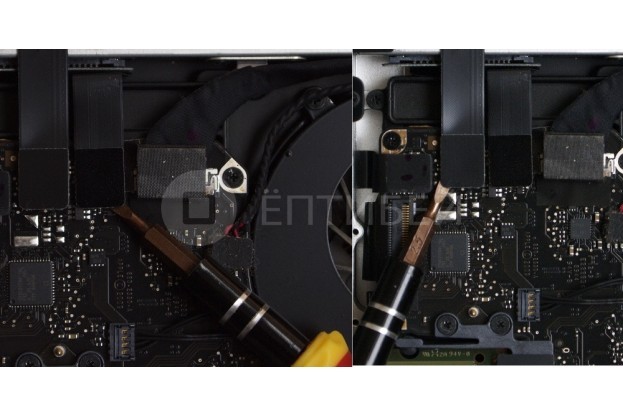

Между вентилятором охлаждения и батареей расположены два кабеля от оптического привода и жесткого диска. Необходимо аккуратно подцепить их снизу вверх и вытащить из коннекторов на системной плате. Шаг 4 - отключение кабелей оптического привода и жесткого диска
5

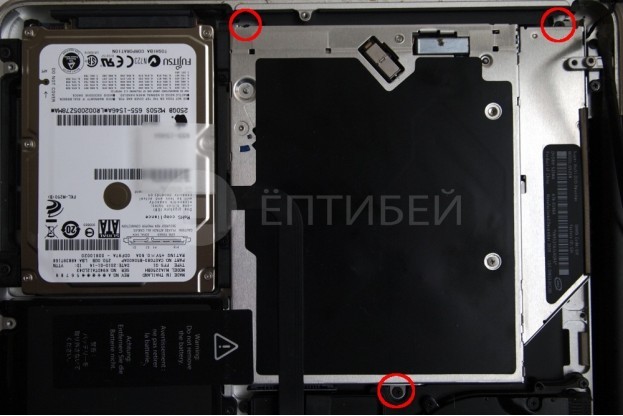

Оптический привод крепится к корпусу тремя винтами. Откручиваем два винта, находящиеся со стороны загрузки компакт-дисков. Далее, аккуратно, чтобы не повредить провода проходящие сверху, откручиваем третий винт, находящийся в задней части привода. Привод готов к извлечению. Шаг 5 - откручивание оптического привода
6

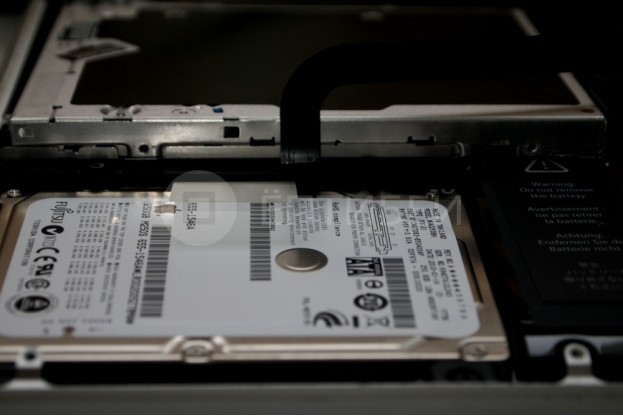

Приподнимите оптический привод со стороны жесткого диска и извлеките его из ноутбука. Шаг 6 - извлечение оптического привода
7

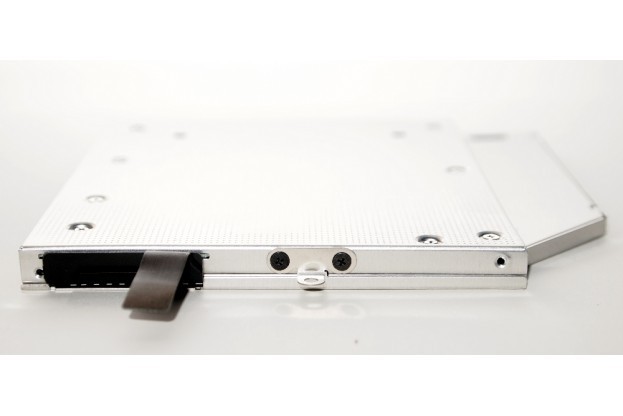

Необходимо перенести шлейф и крепление с оптического привода на Optibay. Просто отключите шлейф от привода и установите его на Optibay. Для переноса кронштейна, необходимо открутить два винта, после чего ими же закрепить кронштейн на Optibay. При переносе обратите внимание на ориентацию кронштейна. Шаг 7 - перенос шлейфа и крепления на Optibay
8
Чтобы извлечь жесткий диск из ноутбука, необходимо снять планку, крепящуюся двумя винтами. Откручиваем два винта. Шаг 8 - откручивание фиксатора жесткого диска
9
Снимаем скобу, фиксирующую жесткий диск. Шаг 9 - снятие фиксатора жесткого диска
10

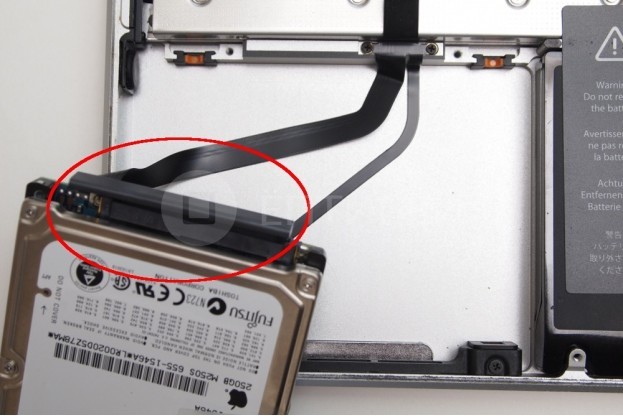

Достаньте жесткий диск из ноутбука и отключите от него шлейф. Шаг 10 - извлечение жесткого диска
11

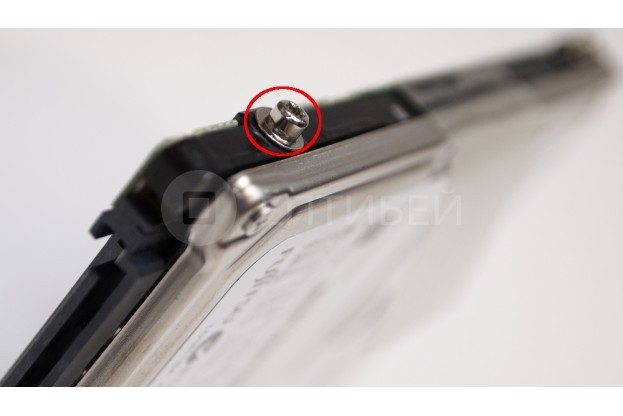

Открутите четыре фиксатора с жесткого диска. Далее их будет необходимо установить на SSD диск. Шаг 11 - снятие фиксаторов с жесткого диска
12

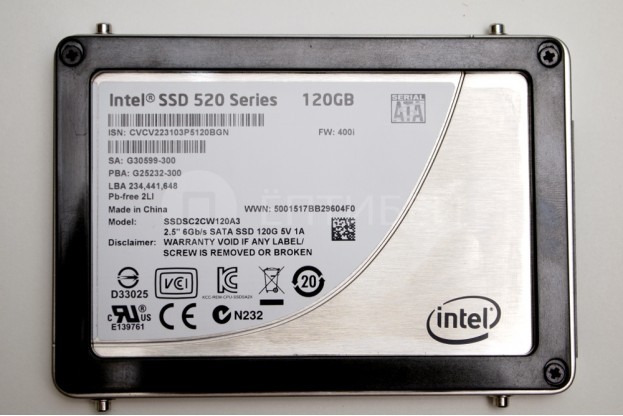

Установите четыре фиксатора, снятых с жесткого диска, на SSD. Шаг 12 - установка фиксаторов на SSD
13

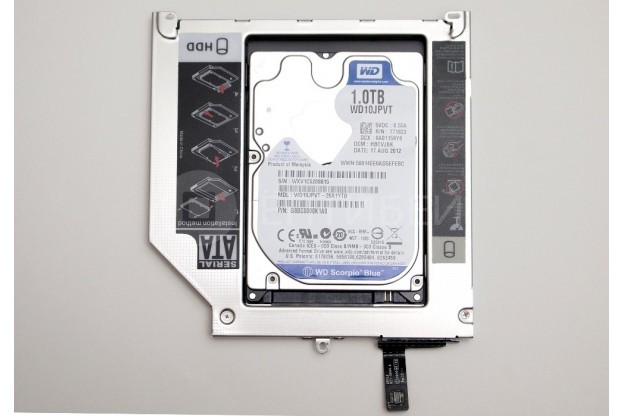

Установите жесткий диск в Optibay, закрепив его в корпусе четырьмя продольными винтами. Шаг 13 - установка жесткого диска в Optibay
14
Установите Optibay и SSD в ноутбук, подключите шлейфы, зафиксируйте устройства крепежными винтами. Шаг 14 - установка Optibay и SSD в ноутбук
15
Установите крышку на ноутбук и закрутите 10 крепежных винтов. Помните, что три верхних правых винта, длиннее остальных.
Ноутбук готов к включению. Шаг 15 - установка задней крышки
16

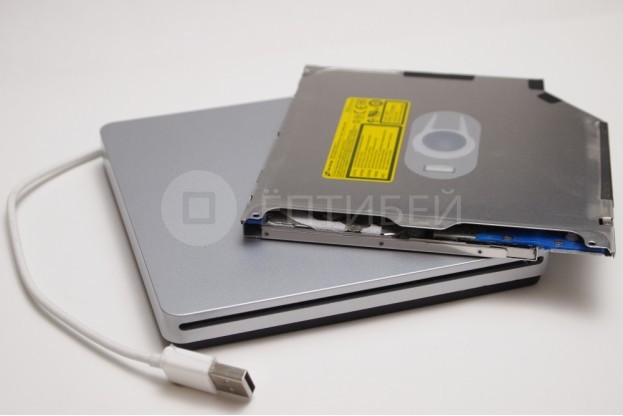

Оставшийся оптический привод необходимо установить в USB Box, который позволит использовать привод, подключая его к USB порту. Шаг 16 - Optibay + USB Box
17

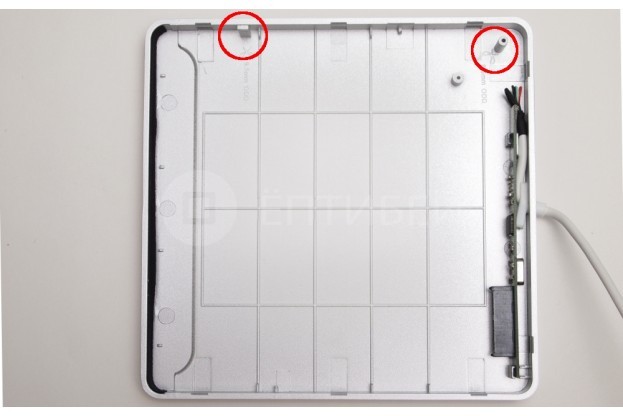

USB Box имеет универсальную конструкцию для установки в него привода толщиной 9.5мм и 12.5мм. В нашем случае, для установки 9.5мм привода необходимо удалить два ограничителя с верхней крышки коробки. Удалить их можно при помощи ножниц, бокорезов или плоскогубцев. Шаг 17 - подготовка USB Box
18

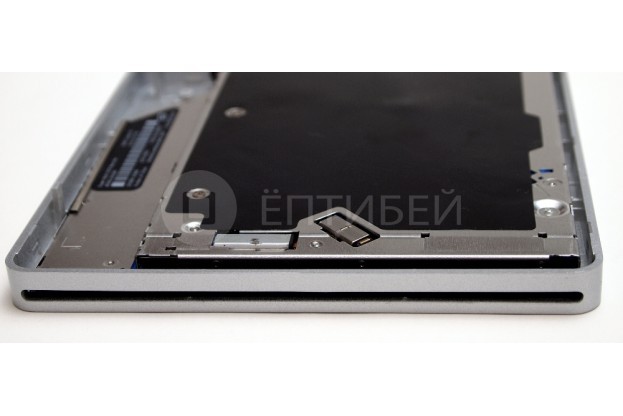

Подключите заднюю планку к приводу и уложите устройство в верхнюю крышку коробки. Шаг 18 - установка привода в Box
19

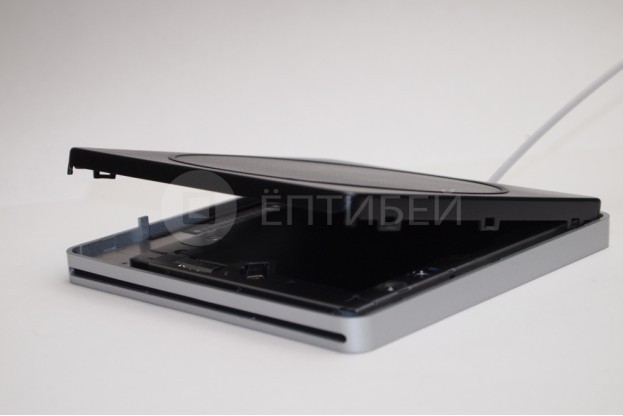

Соедините между собой две части коробки, накрыв верхнюю крышку, с установленным в нее приводом, металлическим основанием. Защелкните все фиксаторы по-кругу.
Устройство готово к использованию. Шаг 19 - сборка USB Box
20

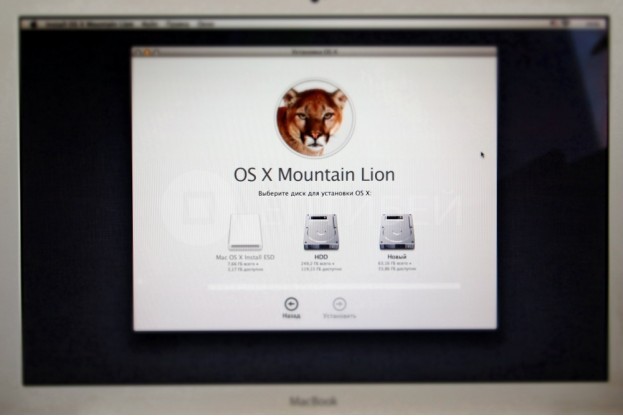

Перед установкой системы предварительно скачиваем образ OS X и разворачиваем его на USB носитель. Загружаемся с него, зажимая клавишу option. Отрываем дисковую утилиту и форматируем SSD диск. Затем приступаем к обычной установке системы на SSD.
При первом запуске система спросить о возможности переноса данных и программ со старого HDD, соглашаемся и выбираем те данные, которые нам нужны.
Система готова к использованию.
