Замена термопасты в MacBook Unibody A1278

MacBook Unibody

Model No: A1278

MacBook Unibody Core 2 Duo 2.0. Этот ноутбук был выпущен в конце 2008 года, и стал первым алюминиевым Laptop типа "Unibody" (монолитный корпус) . Но, все же осталась возможность самостоятельно заменить батарею.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Поднятие задней крышки
1

Шаг 1 - Поднятие задней крышки

Для начала разбора Вашего MacBook, необходимо его перевернуть, и надавить на специальную планку до того состояния, чтобы она приняла вертикальное положение.
2 - Шаг 2 - Поднятие задней крышки
2

Шаг 2 - Поднятие задней крышки

Теперь приподнимаем заднюю панель с двух сторон, и откладываем в сторону.
3 - Шаг 3 - Извлечение батареи
3

Шаг 3 - Извлечение батареи

Будьте внимательны - планка должна оставаться в вертикальном положении.

Необходимо потянуть за специальную прозрачную ручку, и извлечь батарею.
4 - Шаг 4 - Удаление винтов
4

Шаг 4 - Удаление винтов

Далее выкручиваем следующие винты с задней панели:

Винт 3 мм Phillips - 1 шт.
Винт 13.5 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 4 шт.
5 - Шаг 5 - Извлечение задней панели
5

Шаг 5 - Извлечение задней панели

Потянув одновременно с обеих сторон - аккуратно удаляем заднюю панель.
6 - Шаг 6 - Средняя планка
6

Шаг 6 - Средняя планка

Удаляем следующие винты :

Винт 10.3 мм Phillips - 4 шт.
7 - Шаг 7 - Извлечение средней планки
7

Шаг 7 - Извлечение средней планки

Поддеваем и извлекаем среднюю планку из MacBook.
8 - Шаг 8 - Кулер
8 - Шаг 8 - Кулер 8 - Шаг 8 - Кулер
8

Шаг 8 - Кулер

Используем спуджер, чтобы отключить коннектор кулера от материнской платы.

Будет лучше расположить спуджер под углом при удалении коннектора. Таким образом вероятность повредить провода резко снижается.
9 - Шаг 9 - Кулер
9

Шаг 9 - Кулер

Далее выкручиваем следующие винты с кулера:

Винт 5 мм Phillips - 2 шт.
Винт 7 мм Phillips - 1 шт.
10 - Шаг 10 - Извлечение кулера
10

Шаг 10 - Извлечение кулера

Аккуратно извлекаем кулер.
11 - Шаг 11 - Планка питания
11 - Шаг 11 - Планка питания 11 - Шаг 11 - Планка питания
11

Шаг 11 - Планка питания

Откручиваем Винт Phillips
находящийся около кабеля питания, и извлекаем металлическую планку.
12 - Шаг 12 - Индикатор заряда батареи
12

Шаг 12 - Индикатор заряда батареи

Используем спуджер, чтобы отключить кабель индикатора заряда батареи.
13 - Шаг 13 - Кабель питания
13

Шаг 13 - Кабель питания

Отключаем кабель питания от материнской платы.

Если вы испытываете трудность в извлечении его пальцами - используйте либо спуджер, либо пинцет с изогнутым наконечником.
14 - Шаг 14 - Кабель клавиатуры
14 - Шаг 14 - Кабель клавиатуры 14 - Шаг 14 - Кабель клавиатуры
14

Шаг 14 - Кабель клавиатуры

Спуджером поднимаем створку разъема фиксирующего кабель, а затем, поддевая с другой стороны, извлекаем кабель клавиатуры.
15 - Шаг 15 - Кабель тач-пада
15

Шаг 15 - Кабель тач-пада

Поддеваем с внутренней стороны спуджером коннектор тач-пада, и отсоединяем его от материнской платы.
16 - Шаг 16 - Кабель инфракрасного датчика
16 - Шаг 16 - Кабель инфракрасного датчика 16 - Шаг 16 - Кабель инфракрасного датчика
16

Шаг 16 - Кабель инфракрасного датчика

Поднимаем створку разъема фиксирующего кабель с другой стороны, приведя его в вертикальное положение, тем самым освободив кабель инфракрасного датчика.

Затем тянем за другую сторону, и вытаскиваем данный кабель.
17 - Ша 17 - Шлейф данных
17

Ша 17 - Шлейф данных

Осторожно приподнимаем и извлекаем шлейф жесткого диска из материнской платы.
18 - Шаг 18 - Шлейф оптического привода
18

Шаг 18 - Шлейф оптического привода

Используя спуджер, извлекаем шлейф оптического привода.
19 - Шаг 19 - Шлейф дисплея
19

Шаг 19 - Шлейф дисплея

Аккуратно вытаскиваем шлейф дисплея из материнской платы.
20 - Шаг 20 - Шлейф колонок
20

Шаг 20 - Шлейф колонок

Используя спуджер, отключаем коннектор динамика.
21 - Шаг 21 - Кабель дисплея
21 - Шаг 21 - Кабель дисплея 21 - Шаг 21 - Кабель дисплея
21

Шаг 21 - Кабель дисплея

Тянем за резиновую ручку, и приподнимаем ее до положения примерно в 135 градусов, чтобы металлическая оправа внизу приняла тот же угол. После этого вытаскиваем кабель дисплея.
22 - Шаг 22 - Экранная скоба
22 - Шаг 22 - Экранная скоба 22 - Шаг 22 - Экранная скоба
22

Шаг 22 - Экранная скоба

Далее выкручиваем следующие винты:

Винт 7 мм Phillips - 1 шт.
Винт 5 мм Phillips - 1 шт.
Винт 7 мм Phillips - 2 шт.


Вытаскиваем алюминиевую скобу.
23 - Шаг 23 - Держатель портов
23 - Шаг 23 - Держатель портов 23 - Шаг 23 - Держатель портов
23

Шаг 23 - Держатель портов

Выкручиваем

Винт 4 мм Phillips - 2 шт.

Данная пластина удерживает порты на боковой панели. Извлекаем ее.
24 - Шаг 24 - Крепеж шлейфа клавиатуры
24 - Шаг 24 - Крепеж шлейфа клавиатуры 24 - Шаг 24 - Крепеж шлейфа клавиатуры
24

Шаг 24 - Крепеж шлейфа клавиатуры

Извлекаем 2 винта 5 мм Phillips ,
удерживающие крепеж шлейфа клавиатуры . После этого извлекаем крепеж.
25 - Шаг 25 - Микрофон
25

Шаг 25 - Микрофон

Аккуратно вытаскиваем микрофон с помощью спуджера.
26 - Шаг 26 - Материнская плата
26 - Шаг 26 - Материнская плата 26 - Шаг 26 - Материнская плата
26

Шаг 26 - Материнская плата

Выкручиваем следующие винты, крепящие материнскую плату:

Винт 3 мм Phillips - 4 шт.
Винт 3.5 мм Phillips - 1 шт.


Извлекаем материнскую плату.

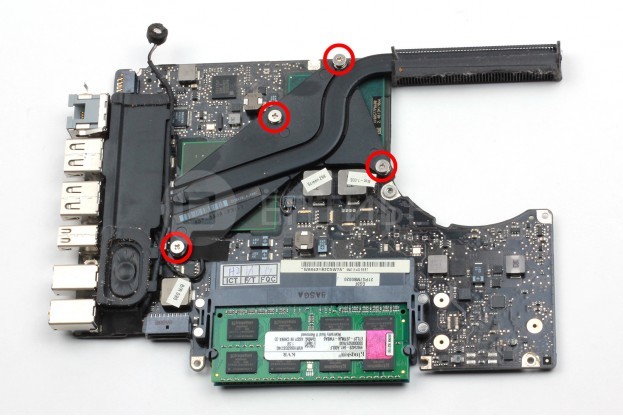

27 - Шаг 27 - Радиатор
27

Шаг 27 - Радиатор

Удаляем

4 винта 8.5 мм Phillips


Будьте осторожны, под каждым винтом есть пружина.

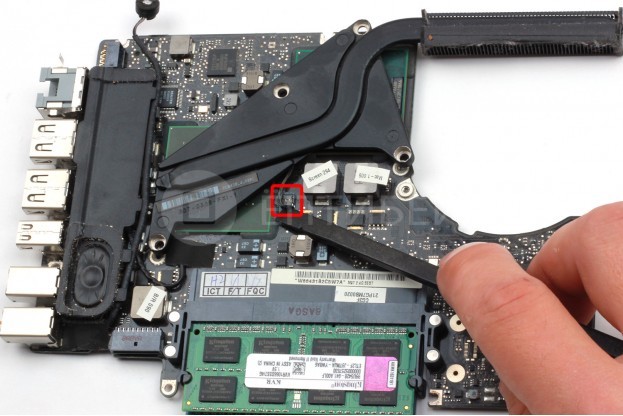

28 - Шаг 28 - Термодатчик
28

Шаг 28 - Термодатчик

Поддеваем спуджером шлейф температурного датчика, и извлекаем его.

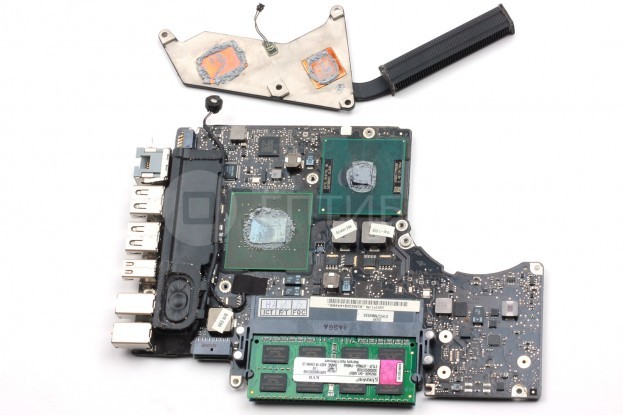

29 - Шаг 29 - Радиатор
29

Шаг 29 - Радиатор

Поднимаем и кладем обратной стороной крышку радиатора.

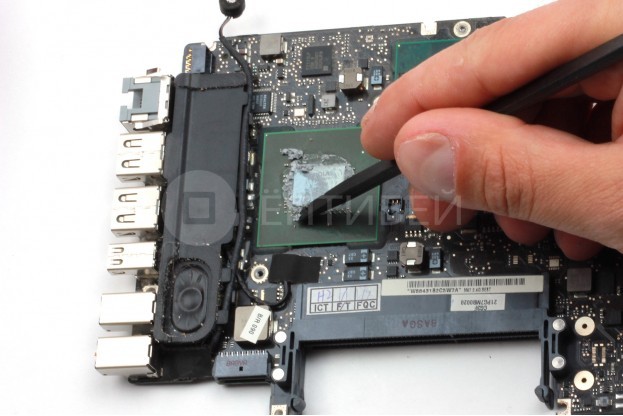

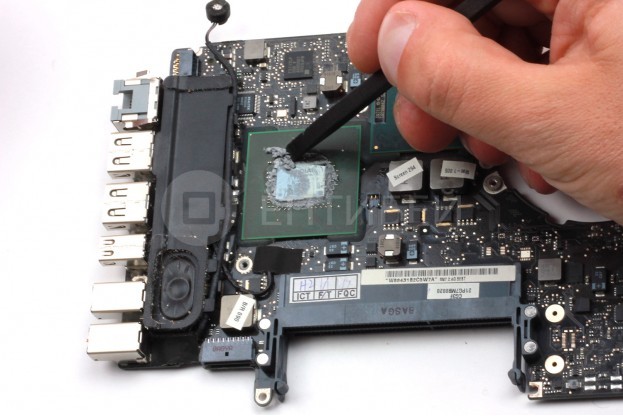

30 - Шаг 30 - Старая термопаста
30 - Шаг 30 - Старая термопаста 30 - Шаг 30 - Старая термопаста
30

Шаг 30 - Старая термопаста

Диэлектрической лопаткой аккуратно снимаем старую, возможно уже засохшую, термопасту.

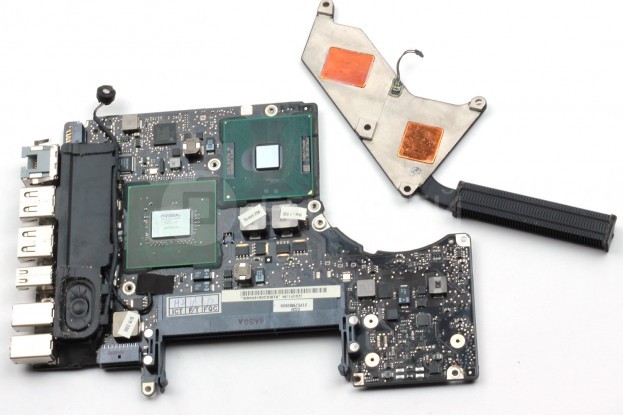

31 - Шаг 31 - Очистка
31

Шаг 31 - Очистка

Аккуратно протираем плату салфеткой из микрофибры. Примерно так должен выглядеть результат очистки.

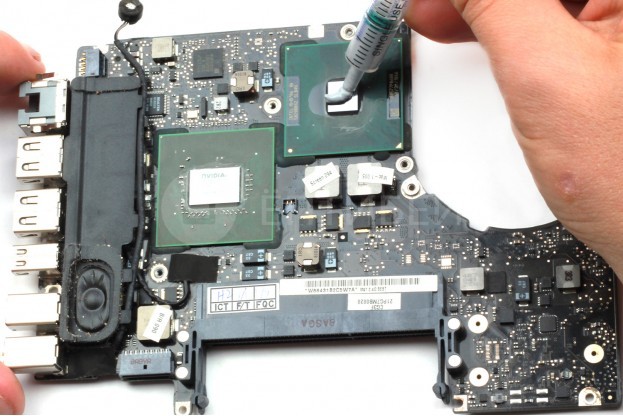

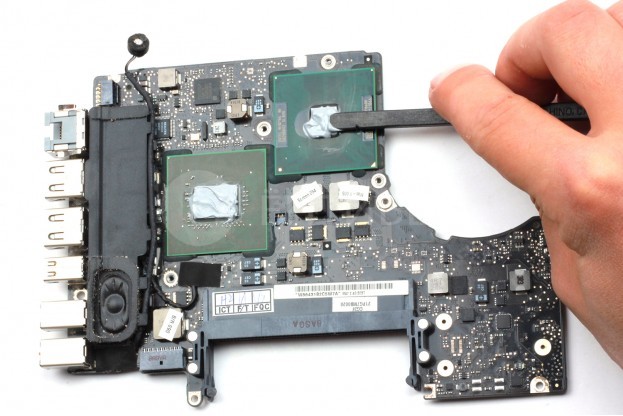

32 - Шаг 32 - Нанесение новой термопасты
32 - Шаг 32 - Нанесение новой термопасты 32 - Шаг 32 - Нанесение новой термопасты
32

Шаг 32 - Нанесение новой термопасты

Наносим новый слой термопасты, и равномерно распределяем его по поверхности с помощью спуджера или лопатки.

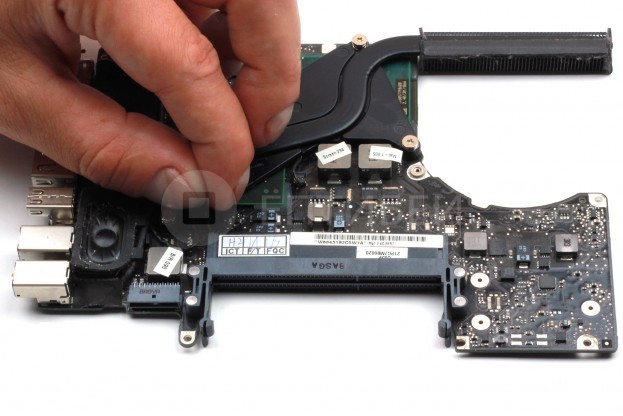

33 - Шаг 33 - Крышка радиатора
33

Шаг 33 - Крышка радиатора

Возвращаем крышку радиатора на место, и повторяем все шаги с 28 в обратном порядке.
