Установка Optibay в MacBook Unibody A1278

MacBook Unibody

Model No: A1278

MacBook Unibody Core 2 Duo 2.0. Этот ноутбук был выпущен в конце 2008 года, и стал первым алюминиевым Laptop типа "Unibody" (монолитный корпус) . Но, все же осталась возможность самостоятельно заменить батарею.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Поднятие задней крышки
1

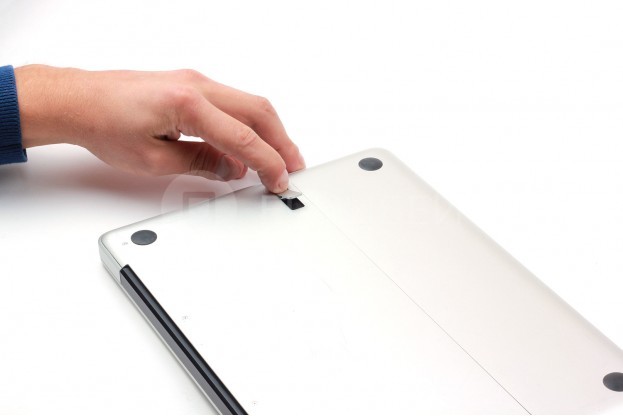

Шаг 1 - Поднятие задней крышки

Для начала разбора Вашего MacBook, необходимо его перевернуть, и надавить на специальную планку до того состояния, чтобы она приняла вертикальное положение.
2 - Шаг 2 - Поднятие задней крышки
2

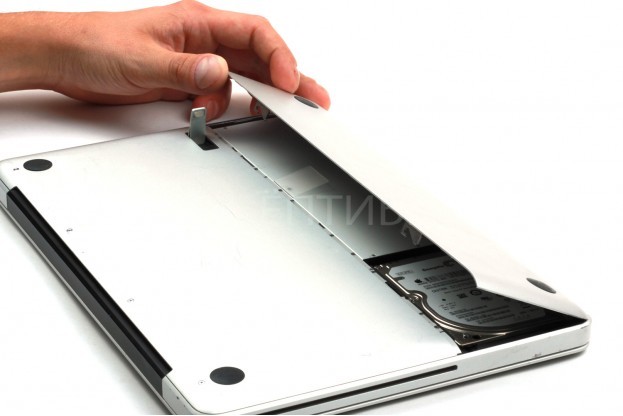

Шаг 2 - Поднятие задней крышки

Теперь приподнимаем заднюю панель с двух сторон, и откладываем в сторону.
3 - Шаг 3 - Извлечение батареи
3

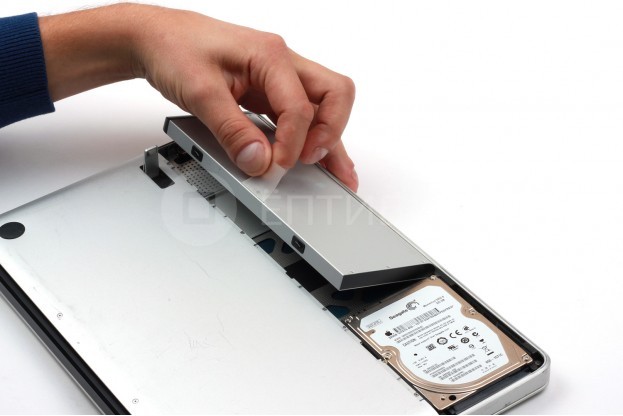

Шаг 3 - Извлечение батареи

Будьте внимательны - планка должна оставаться в вертикальном положении.

Необходимо потянуть за специальную прозрачную ручку, и извлечь батарею.
4 - Шаг 4 - Удаление винтов
4

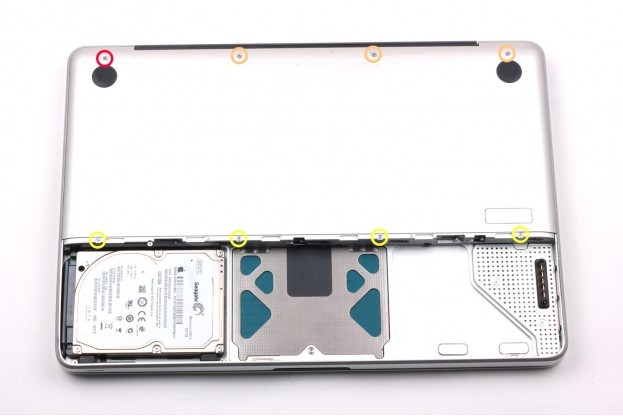

Шаг 4 - Удаление винтов

Далее выкручиваем следующие винты с задней панели:

Винт 3 мм Phillips - 1 шт.
Винт 13.5 мм Phillips - 3 шт.
Винт 3.5 мм Phillips - 4 шт.
5 - Шаг 5 - Извлечение задней панели
5

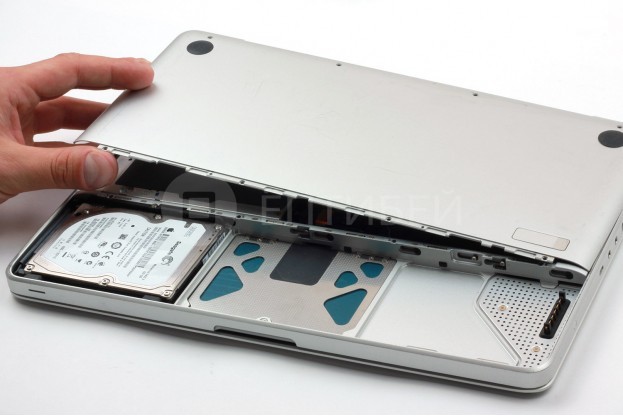

Шаг 5 - Извлечение задней панели

Тянем одновременно с обеих сторон - аккуратно удаляем заднюю панель.
6 - Шаг 6 - Шлейф динамика
6

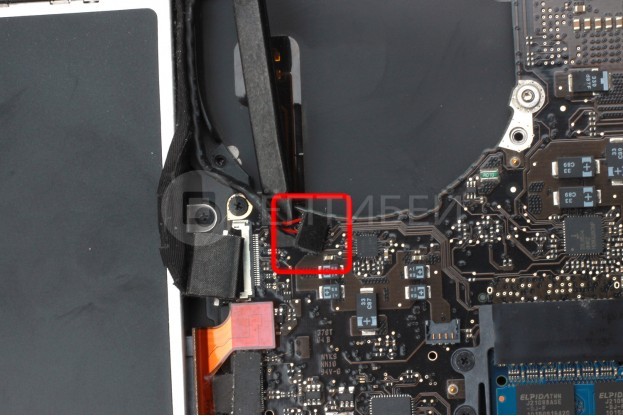

Шаг 6 - Шлейф динамика

Используем спуджер и отключаем коннектор колонок.
7 - Шаг 7 - Шлейф экрана
7

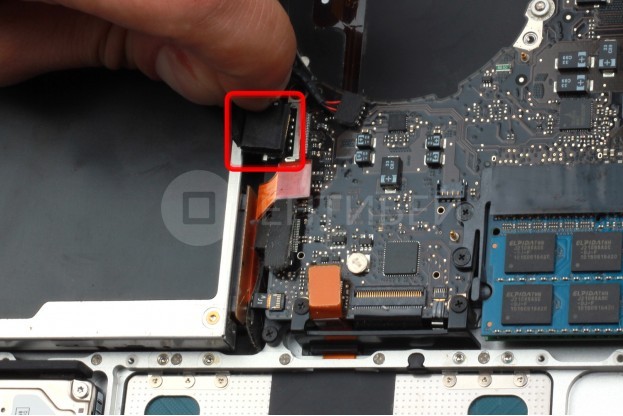

Шаг 7 - Шлейф экрана

Аккуратно вытаскиваем шлейф экрана из материнской платы.
8 - Шаг 8 - Шлейф оптического привода
8

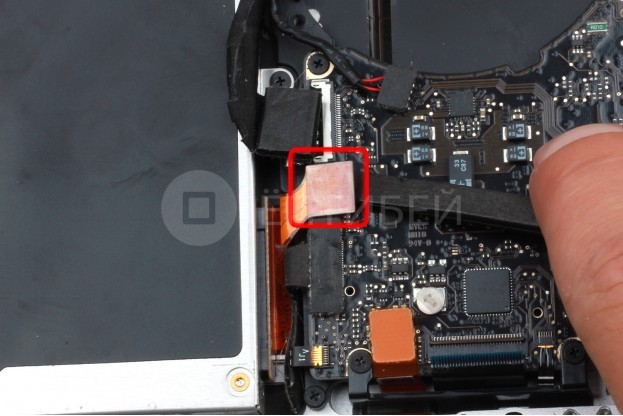

Шаг 8 - Шлейф оптического привода

Используем спуджер и извлекаем шлейф оптического привода.
9 - Шаг 9 - Динамик
9

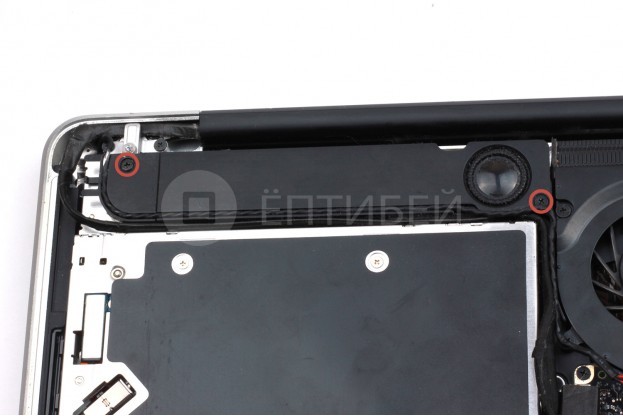

Шаг 9 - Динамик

Удаляем два винта Phillips, которые удерживают колонку. Винт справа является более длинным.
10 - Шаг 10 - Динамик
10

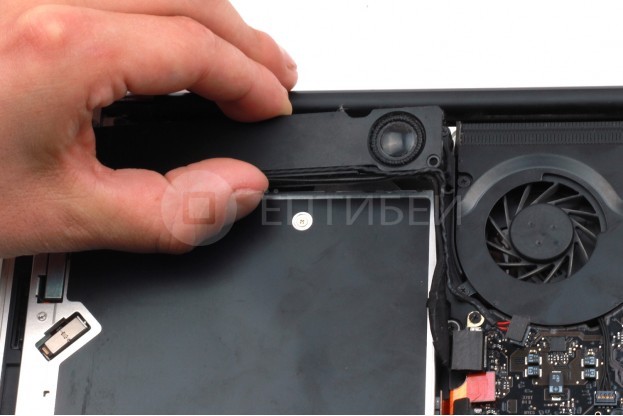

Шаг 10 - Динамик

Будьте внимательны, динамик все еще не отключен от макбука. Достаем его, и кладем рядом, не натягивая провод.
11 - Шаг 11 - Крепеж
11

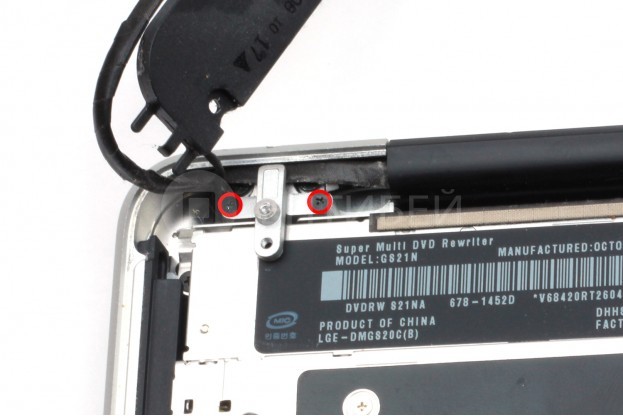

Шаг 11 - Крепеж

Выкручиваем два винта Phillips. Левый винт может остаться в отсеке, не выходя полностью.
12 - Шаг 12 - Оптический привод
12

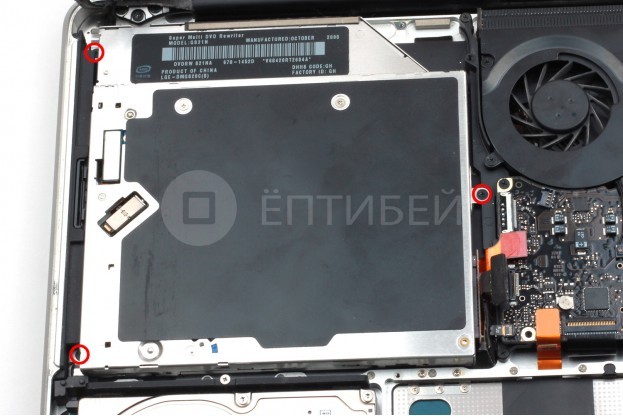

Шаг 12 - Оптический привод

Выкручиваем три винта Phillips, которые удерживают оптический привод.
13 - Шаг 13 - Оптический привод
13

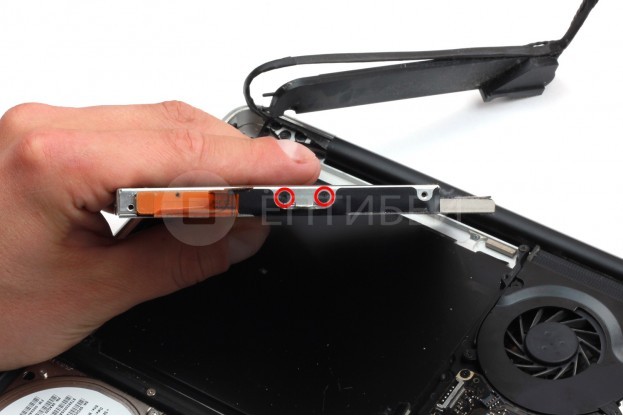

Шаг 13 - Оптический привод

Аккуратно вытаскиваем привод. Снимаем шлейф рыжего цвета, и устанавливаем его на Optibay. Нужный Optibay - находится в разделе "Необходимые запчасти" .

Так же выкручиваем два винта Phillips, и переставляем планку, которая была закреплена на приводе, на Optibay, после чего повторяем сборку соответственно инструкции в обратном порядке.
